Недавно ко мне обратился один из пользователей нашего сайта, с просьбой спроектировать несложный передатчик, работающий в телеграфном режиме. Напомню, что телеграфный код — это система передачи «алфавитного» кода, которая состоит из точек и длинных тире. Буквы и цифры представляются уникальными комбинациями точек и тире определенной длительности между ними.
В коде Морзе, комбинации длинных и коротких звуковых импульсов, образующие знаки Морзе, обозначаются комбинациями слогов одного из знакомых слов русского языка. Это слово должно начинаться с той буквы, которой оно трансформируется в код Морзе, либо отражать смысл обозначаемого знака, количество слогов в этом слове должно быть равно количеству точек и тире, комбинации которых образуют знаки азбуки кода. Слоги, в состав которых входят гласные а, о, ы, должны соответствовать тире, а все остальные слоги и слог ай — точке. Ниже представлена таблица кодов букв и цифр:

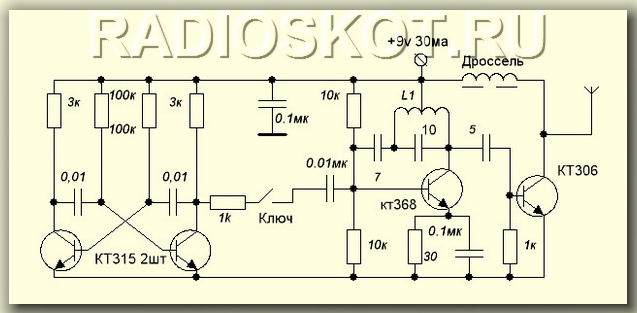

Естественно, проще всего выбрать диапазон вещательных приёмников ФМ, чтоб использовать приёмную часть уже готовую. Схема телеграфного передатчика ФМ диапазона представляет собой объединённое устройство ФМ передатчика и мультивибратора, тональный сигнал с которого модулирует ФМ несущую в такт с нажатиями телеграфного ключа. Тональность задаётся конденсаторами 0,01 мкФ. Для повышения тона, ёмкость конденсаторов уменьшаем, и наоборот. Принимаем сигнал ФМ передатчика на любой вещательный приёмник. В паузе между передачей кода, передатчик излучает несущую частоту ФМ сигнала, что с одной стороны упрощает настройку на него, а с другой — показывает, есть ли связь вообще. Ведь тогда было бы непонятно, то-ли приёмник молчит из-за отсутствия нажатий ключа, то-ли и-за того, что передатчик совсем не работает. Дальнобойность в зависимости от антенны и чувствительности используемого вещательного ФМ приёмника может достигать 0,5 км. Повысить её можно в 5 раз добавив ещё один усилительный каскад и подняв питание до 12-15 В.
Несмотря на тотальную избалованность людей мобилками уверен, выучить этот простой телеграфный код нужно. Кто знает, какие в дальнейшем возникнут ситуации и какие знания могут понадобиться. Вдруг придётся передавать зашифрованную записку или текст. Или в условиях плохой связи отправить сообщение подручными средствами (фонариком)? В общем учите, товарищи, азбуку Морзе. Может и пригодится.
