В предыдущей статье о телеграфном передатчике мы спроектировали несложный передатчик, работающий в телеграфном режиме. В качестве приёмного устройства был выбран диапазон FM, чтоб использовать приёмную часть вещательных приёмников уже готовую. Данная схема отличается более высокой стабильностью за счёт установки кварцевого резонатора в генератор ВЧ.

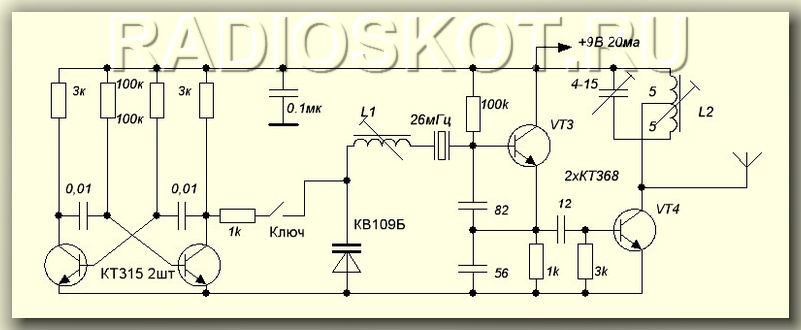

Усовершенствованная схема телеграфного тонального передатчика FM диапазона представляет собой тот-же мультивибратор, тональный сигнал с которого модулирует ФМ несущую в такт с нажатиями телеграфного ключа и более продвинутый трансмиттер с кварцевой стабилизацией частоты. Кварц используется на частоту 26 мегагерц, а в задающем генераторе выделяется его 4-я гармоника 26х4=104 МГц. Как раз вещательный диапазон. Аналогичным образом задающий генератор можно настроить и на другую частоту, для получения итоговой гармоники в пределах 88-108 МГц — просто рассчитать нужную гармонику кварца и выделить её контуром генератора. Благодаря высокой стабильности ЗГ, частота этого передатчика менее зависима от антенны, питания и окружающих предметов. В паузе между передачей кода, передатчик так-же излучает несущую частоту FM сигнала, что с одной стороны упрощает настройку на него, а с другой показывает есть ли связь вообще. Принимаемый сигнал, можно распечатывать на телеграфной ленте:)))))))
Резистор на 1 кОм с выхода мультивибратора, лучше увеличить до 47 кОм. Катушка, включенная последовательно кварцевому резонатору, имеет 25 витков провода 0,3 мм на каркасе диаметром 4 мм. Настройка заключается в регулировке индуктивности с помощью ферритового резьбового сердечника, для выбора оптимальной глубины модуляции и мощности выходного ВЧ сигнала, а так-же подстройка выходных LC контуров в резонанс выбранной частоте по максимуму излучаемой мощности. Транзисторы КТ368 заменимы на КТ306, КТ312, КТ316 и S9018. Для увеличения выходной мощности до 1 ватта, можно добавить ещё один каскад УВЧ на любом мощном СВЧ транзисторе.
