УКВ передатчик «Шмель» работает в нетрадиционном диапазоне 175-190 МГц с широкополосной частотной модуляцией. С целью повышения стабильности частоты задающего генератора, базовая цепь транзистора усилителя мощности запитана от стабилизатора напряжения (R5, LED1). Использован SMD RED светодиод. Уход частоты при «просадке» питания от 3-х до 2,2-х вольт составляет не более 100КГц. При касании антенны рукой, частота отклоняется тоже незначительно. Если у вас приемник с хорошей АПЧ — он это изменение отслеживает и ухода частоты в процессе работы передатчика не происходит вообще.

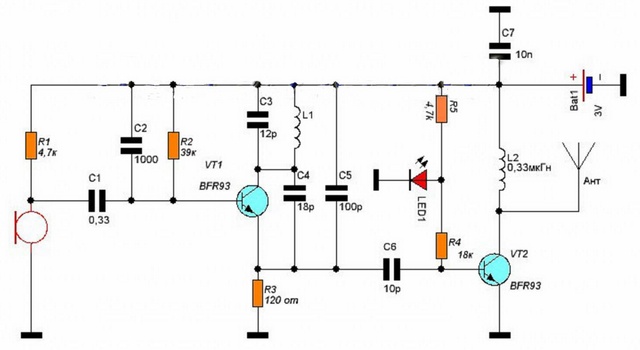

Принципиальная схема:
Дополнительного микрофонного усилителя не требуется, так как шепот воспринимается передатчиком за 5-6 метров. В качестве приемника может служить любой подходящий китайский, например «TECSUN R1012».
В этом приемнике уже имеется диапазон 175-223 МГц и сигнал передатчика был «честно» принят на расстоянии 400 м (девайс стоял на 5-м этаже, прием в условиях города).
Детали УКВ передатчика:
— микрофон диаметром 6мм из одной большой восточной страны.
— транзисторы, резисторы, конденсаторы, светодиод-SMD.
— катушки содержат: L1-4 витка медного провола в лаковой изоляции диаметром 0,4-0,5 мм, намотанной на оправке диаметром 2,5 мм.
— L2-20 витков провода диаметром 0,31мм, намотанной на оправке диаметром 2,5мм
— антенна представляет собой отрезок провода длинной 62 см (не удивляйтесь, но с ней наилучшее согласование и дальность).
— в качестве батареи питания в авторском варианте применена литиевая батарея CR2450 ёмкостью 560 мА/ч, заряда которой хватает на 80 часов непрерывной работы жучка. Устройство потребляет порядка 7 мА тока.

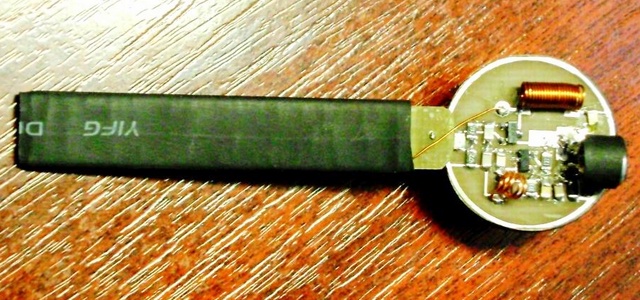

Продолжая эксперименты, решил немного переделать антену без потери дальности, и вот что имеем: длина намотки 50 мм., ширина каркаса антены (текстолит 0,5мм) 8 мм., провод намотки 0,25 мм. — до заполнения.

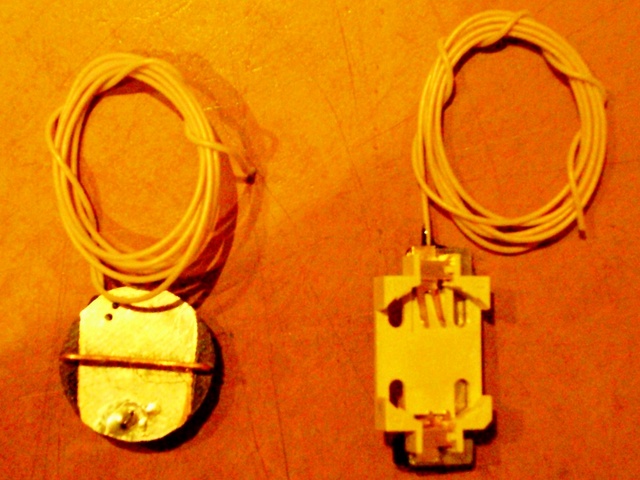

Если нет возможности найти приёмник с расширенными частотами, то Шмель прекрасно работает и на FM диапазоне. А если залазить повыше, то надо делать не на 175-190, а на все 250 мегагерц — дальше стреляет. Затем собрал второго «ШМЕЛЯ» с антенной 62 см. Провод — кусок МГТФ 0,75.

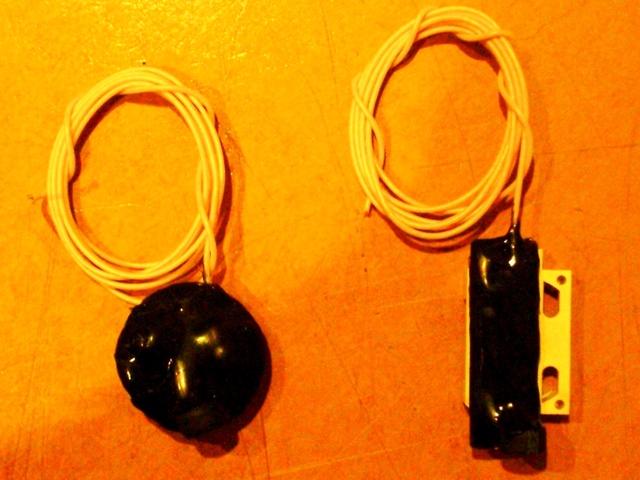

Итог: уверенная дальность приёма через одну Ж/Б стену 200м, причем дальше двигаться мешают дома, ухода частоты не наблюдал вообще, чувствительность микрофона полностью контролирует всю квартиру, звук мягкий, четкий, не напрягающий, как будто работа АРУ.
Закончил «жука» с SMD индуктивностями. Результат превзошел ожидания, а именно — дальность приёма значительно возросла, порядка 300 м, правда и ток чуток подрос до 8 мА.

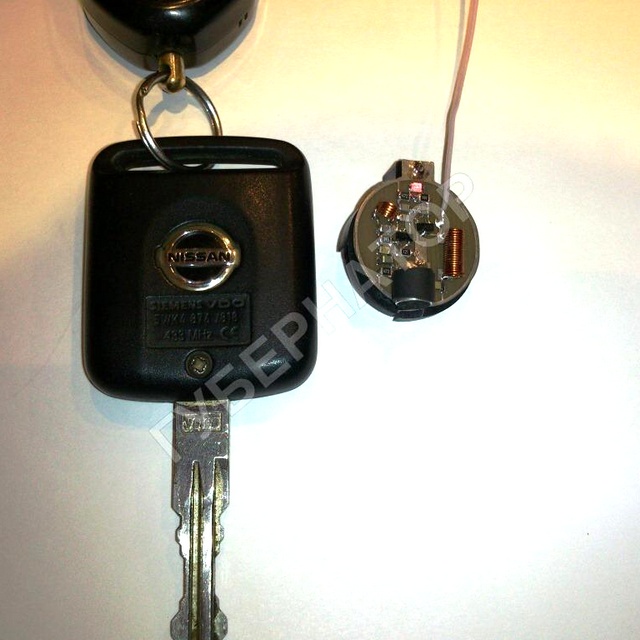

Печать производилась новая, размеры самого «Шмеля» определяются в основном габаритами элемента питания. Собирайте, не пожалеете — повторяемость 100%, и сложностей никаких нет. Еще раз повторюсь: это наверное самое удачное «насекомое» из 2-х транзисторных схем. Как говорится — РЕСПЕКТ И УВАЖУХА автору! Сборка и испытание: ГУБЕРНАТОР.
