Это очень неплохой радиопередающий микрофон, с небольшим количеством деталей. Дальность у него нормальная, если хорошо настроить потянет и 300 метров, питается от 9 вольт. Схема состоит из двух транзисторов: КТ315 и S9018, восьми конденсаторов и семи резисторов. Вместо транзистора S9018 можно использовать КТ368, а заменить КТ315 можно bc847 или bc546. Я применил кт315 и 9018. Можете скачать файл с печатной платой под SMD.
Принципиальная электрическая схема радиомикрофона

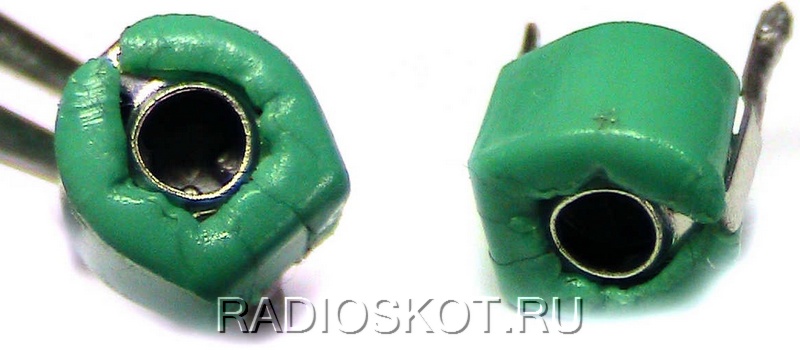

Собирал эту схему и на дип, и на чип деталях – всё хорошо работало. В качестве конденсатора C6 удобнее всего будет использовать подстрочный конденсатор 8-30 пф с воздушным диэлектриком, изменяя его ёмкость, можно будет легко найти радиомикрофон в эфире. Крутить винт конденсатора нужно пластмассовой отвёрткой, а не металлической.
Дальность при вертикальной антенне длинной 35 см, без всякой настройки радиомикрофона составила почти 200 метров, что довольно много. Кстати без антенны дальность в пределах где-то пятнадцати метров. Антенну надо припаивать к минусу схемы — это конечно не правильно, но так улучшится дальность при сохранении высокой стабильности.
Питал передатчик от разряженной кроны (выдаёт 7,35 Вольт без нагрузки), при этом ток потребления вышел 11,13 mA. Слышимость отличнейшая, слышно наименьший шорох в радиусе нескольких метров. Катушка L1 состоит из 6 витков медного провода сечением 0,25 мм. Мотал катушку на пасте от обычной ручки.

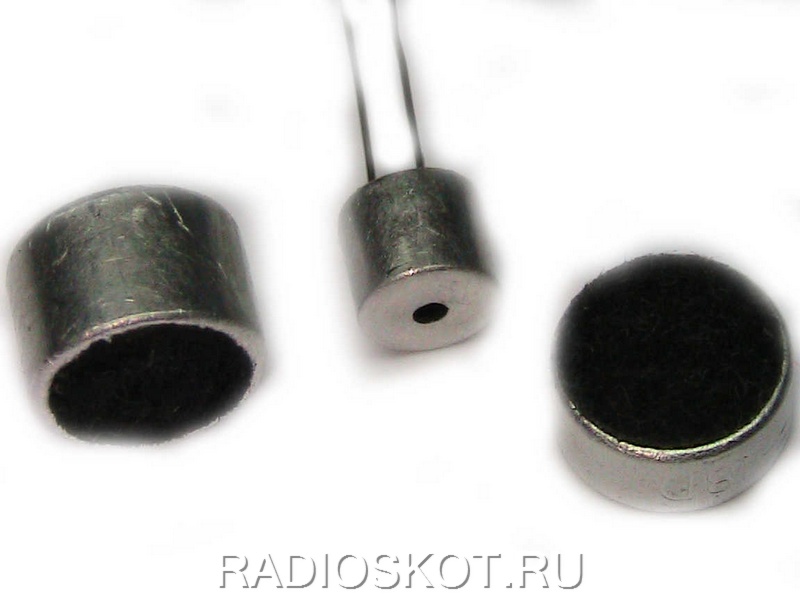

Микрофон можно откуда-то выпаять, или просто купить. Минус микрофона тот вывод, который идет к его корпусу. Проверить рабочий микрофон или нет, можно подключив его к мультиметру в режиме измерения сопротивление. На дисплее должны быть показания около 1 килоОма и больше, если подуть в микрофон сопротивление должно измениться.
Биполярный транзистор s9018 существует как в TO-92, так и в SOT-23 корпусе. Ниже вы можете видеть цоколёвку транзисторов применяемых в этом передатчике.

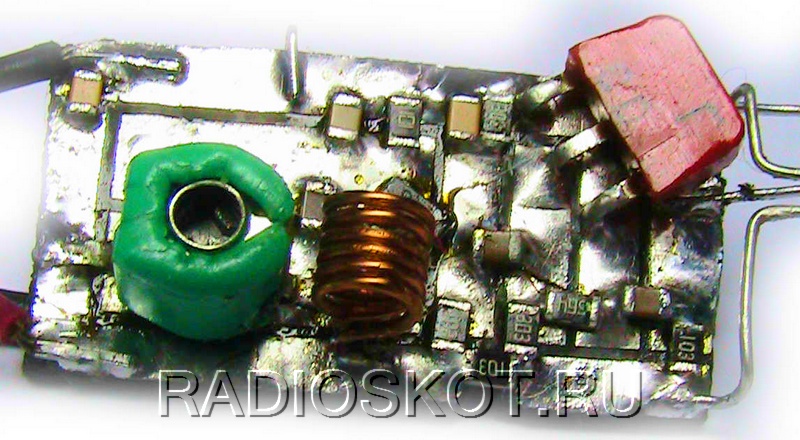

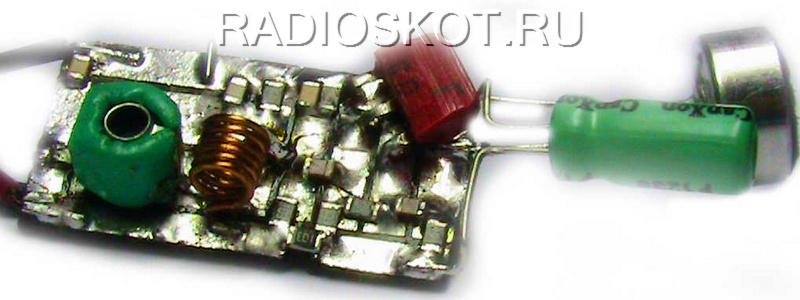

В качестве конденсатора C7 использовал неполярный электролитический. Ну, а вот фото готового девайса, после того как вы поймали его в эфире, подстроечный конденсатор можно поменять на обычный SMD.
Такой передатчик удобно использовать как радиомикрофон, питать его нужно от габаритной кроны. Автор egoruch72.
