Проверка деталей мультиметром на работоспособность

Мультиметр — лучший универсальный измерительный прибор, который, несмотря на доступную каждому цену, имеет множество функций и позволяет проверить работоспособность разных электрических компонентов, модулей, измерить напряжение, ток и сопротивление. Он широко применяется как в бытовых условиях, так и в автодиагностике, ремонте электротехники и радиоэлектронике.

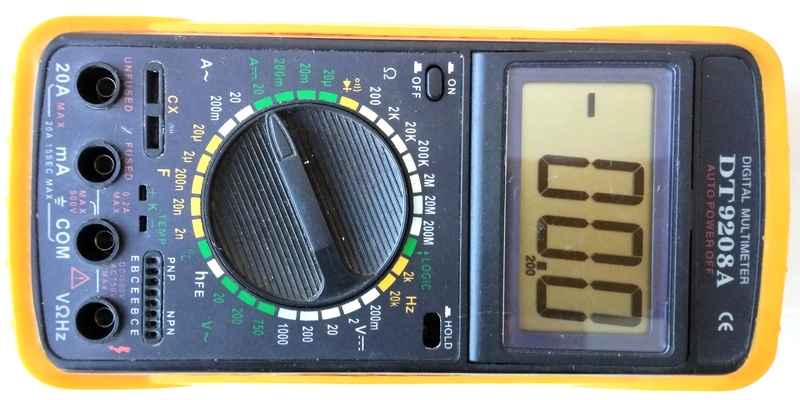

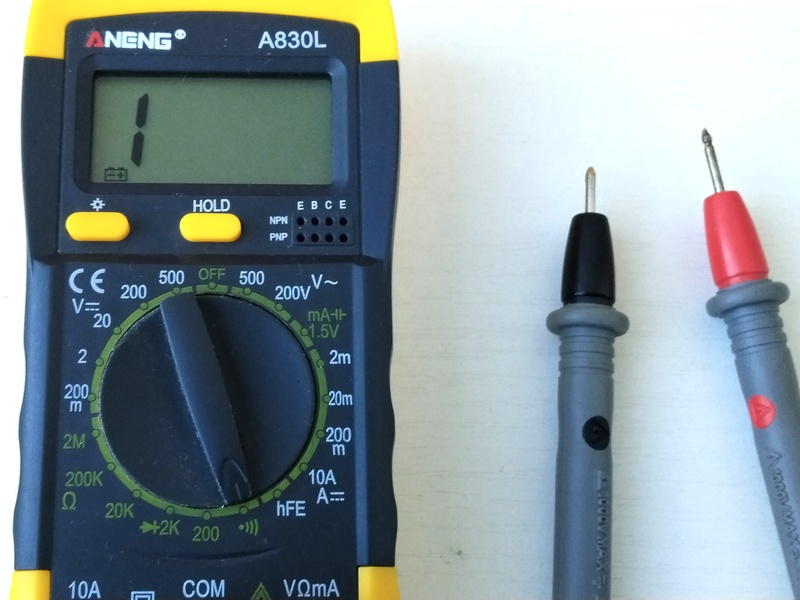

Режимы работы мультиметра

Современные мультиметры бывают аналоговыми и цифровыми, но наибольшую популярность получили цифровые устройства благодаря высокой точности и удобству использования. И сегодня безраздельно царствуют в измерительной области, несмотря на свой большой недостаток — неспособность показать кратковременные изменения (связано с частотой обновления цифр и способностью их восприятия глазом).

Основные функции мультиметра

  1. Измерение постоянного и переменного напряжения (V) – используется для проверки батареек, аккумуляторов, сетевого напряжения и работы электронных схем.
  2. Измерение постоянного и переменного тока (A) – позволяет диагностировать токовые нагрузки и выявлять неисправности в электроприборах.
  3. Измерение сопротивления (Ω) – применяется для проверки исправности проводников, резисторов, нагревательных элементов и датчиков.
  4. Прозвонка цепей – функция звуковой индикации, удобна для проверки целостности проводов и соединений.
  5. Проверка диодов и транзисторов – позволяет оценить работоспособность полупроводниковых компонентов.
  6. Измерение емкости конденсаторов (в некоторых моделях) – помогает выявить неисправные конденсаторы.

Таблица с основными функциями

Функция Обозначение на мультиметре Описание Пример использования
Измерение постоянного напряжения DCV (V⎓) или просто V Определяет уровень напряжения в цепях с постоянным током Проверка аккумулятора, блока питания
Измерение переменного напряжения ACV (V~) Определяет уровень напряжения в цепях с переменным током Проверка розетки, сети 220 В
Измерение постоянного тока DCA (A⎓) или просто A Измеряет ток в цепях постоянного тока Проверка потребления электроэнергии приборами
Измерение переменного тока ACA (A~) Измеряет ток в цепях переменного тока Проверка нагрузки в сети 220 В
Измерение сопротивления Ω (Ом) Определяет сопротивление проводников, компонентов Проверка резисторов, катушек, датчиков
Прозвонка цепи 🔊 (звуковой сигнал) Проверяет целостность проводов, замкнутость цепи Поиск обрыва в проводке
Проверка диодов ➤ Измеряет падение напряжения на диодах Проверка исправности диодных мостов
Проверка емкости CAP (F) Определяет емкость конденсаторов Диагностика конденсаторов в схемах

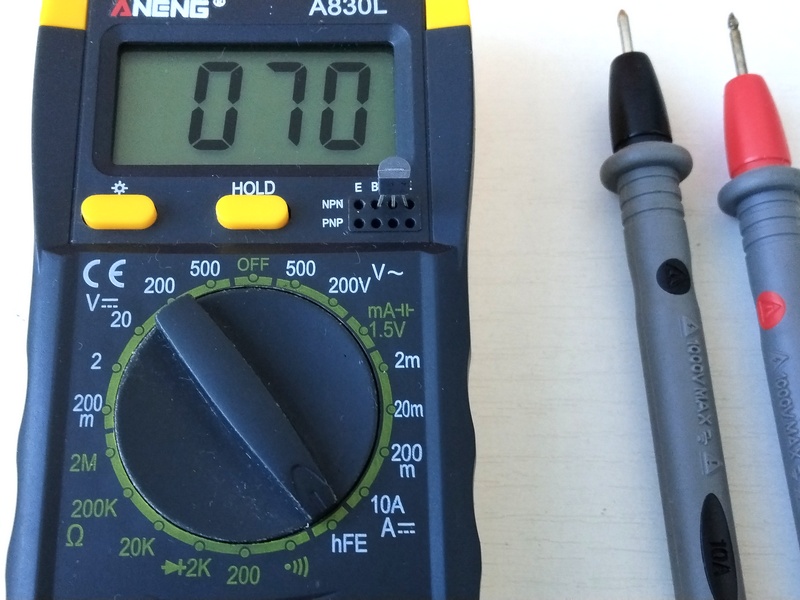

Проверка транзисторов hFE Определяет коэффициент усиления биполярных транзисторов Проверка работоспособности транзисторов
Измерение частоты Hz Определяет частоту сигнала в цепи Анализ работы генераторов, импульсных схем
Измерение температуры °C / °F Измеряет температуру с помощью термопары Проверка нагрева компонентов, датчиков
Измерение индуктивности L (H) Определяет параметры катушек индуктивности Диагностика трансформаторов, катушек

Правила безопасного использования

  1. Перед измерением напряжения убедитесь, что щупы подключены правильно, и выбран соответствующий режим (переменное или постоянное напряжение).
  2. При измерении тока прибор должен быть включен в разрыв цепи, а предел измерения должен соответствовать предполагаемому значению.
  3. Никогда не измеряйте сопротивление или проверяйте диоды на работающей цепи – это может повредить мультиметр.
  4. Следите за состоянием щупов и проводов – поврежденные провода могут привести к ошибочным измерениям или поражению электрическим током.
  5. При работе с сетевым напряжением (220 В и выше) используйте защитные средства и избегайте случайного контакта с токопроводящими элементами.

Проверка источников питания

Как проверить аккумулятор мультиметром

Аккумулятор — один из самых важных элементов автономных электрических систем. Проверка его состояния позволяет оценить уровень заряда и определить необходимость замены.

Порядок проверки аккумулятора:

  1. Переведите мультиметр в режим измерения постоянного напряжения (DCV).
  2. Подключите черный щуп к отрицательной клемме (-), красный – к положительной (+).
  3. Снимите показания:
    • Полностью заряженный 12-вольтовый аккумулятор должен показывать 12,6–12,8 В.
    • Если напряжение ниже 12,0 В, аккумулятор разряжен.
    • Значение 10,5 В и ниже говорит о глубоком разряде или неисправности.
  4. Для проверки под нагрузкой запустите двигатель автомобиля и измерьте напряжение снова:
    • В рабочем состоянии при заведенном моторе напряжение должно быть 13,8–14,5 В.
    • Если значение ниже 13,2 В, возможны проблемы с генератором или реле-регулятором.

Если вы нечаянно установите режим измерения переменного напряжения, то на экране будут сильно искаженные показания. Полярность менять допустимо — прибор просто высветит знак минуса на экране.

Как проверить батарейку мультиметром

Стандартные батарейки (AA, AAA, «Крона») можно проверить на оставшийся заряд.

  1. Выберите режим DCV и установите предел 2 В или выше.
  2. Подключите щупы: красный – к плюсу, черный – к минусу.
  3. Оцените напряжение:
    • 1,5 В и выше – батарейка в хорошем состоянии.
    • 1,3–1,4 В – уровень заряда средний.
    • Менее 1,2 В – батарейка разряжена.

Для «Кроны» (9 В) применяются аналогичные принципы.

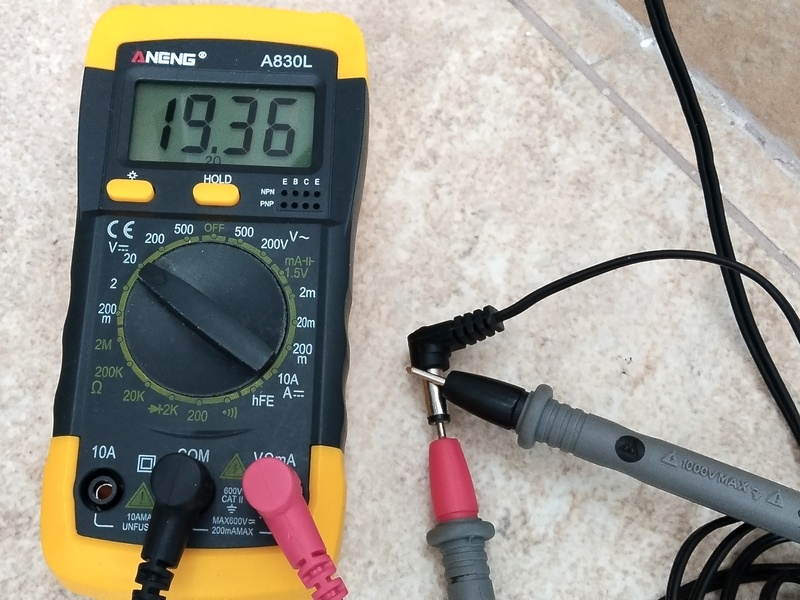

Как проверить зарядное или БП мультиметром

Проверка зарядных устройств позволяет убедиться в их исправности.

  1. Переключите мультиметр в режим DCV.
  2. Подключите щупы к выходным контактам зарядного устройства.
  3. Оцените выходное напряжение:
    • Если номинал зарядного устройства 5 В, а мультиметр показывает 4,8–5,2 В, устройство работает исправно.
    • Если значение сильно отклоняется, возможны неисправности.

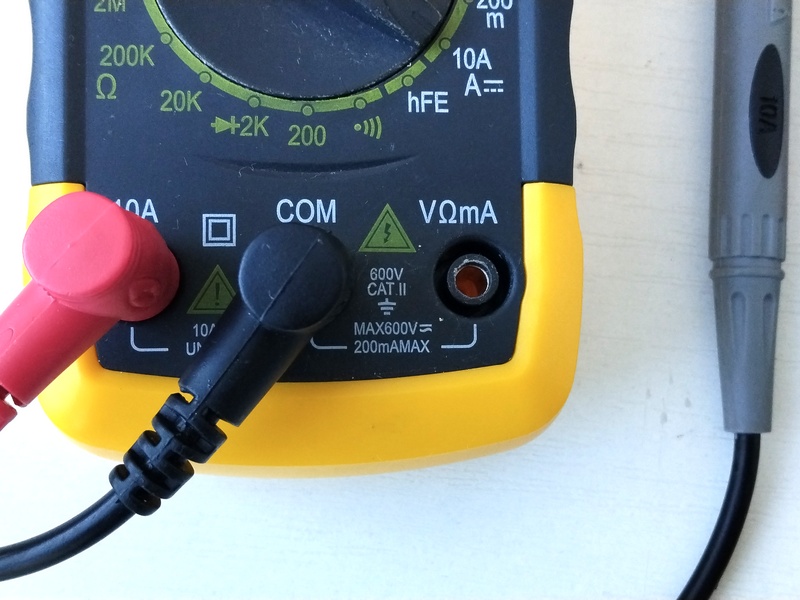

Внимание! Если вы по ошибке будете мерять на режиме тока (щуп переставлен на Амперы), то прибор фактически замкнет выход БП и если не сработает в блоке питания защита — будет взрыв!

Проверка электрических цепей и компонентов

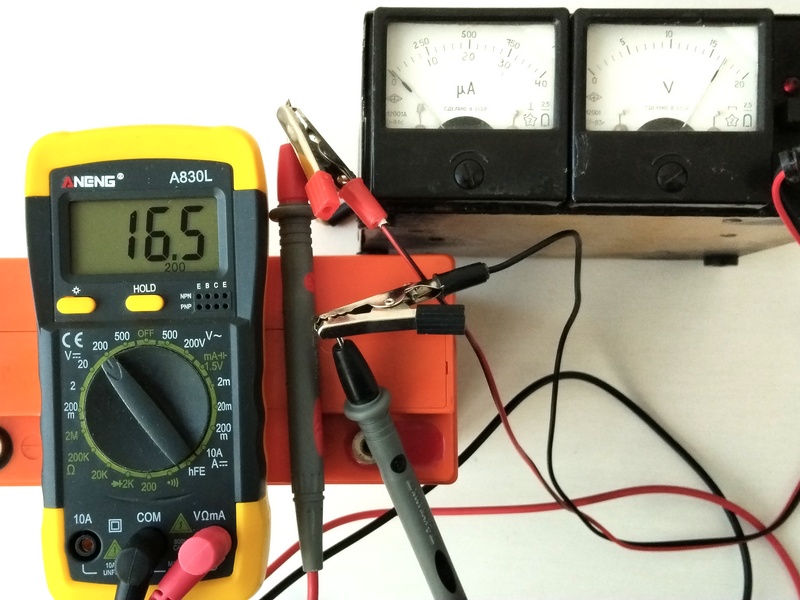

Как проверить напряжение мультиметром

Измерение напряжения необходимо для диагностики работы электрооборудования.

  1. Выберите режим измерения напряжения (ACV или DCV).
  2. Установите предел выше ожидаемого значения (например, 20 В для проверки 16-вольтовой цепи).
  3. Подключите щупы к тестируемым контактам.
  4. Оцените показания: если напряжение значительно отличается от нормы, возможно, есть неисправность.

Если вы по ошибке установите режим измерения переменного напряжения, то на экране будут сильно измененные показания (либо нули, либо в 2 раза выше реальных).

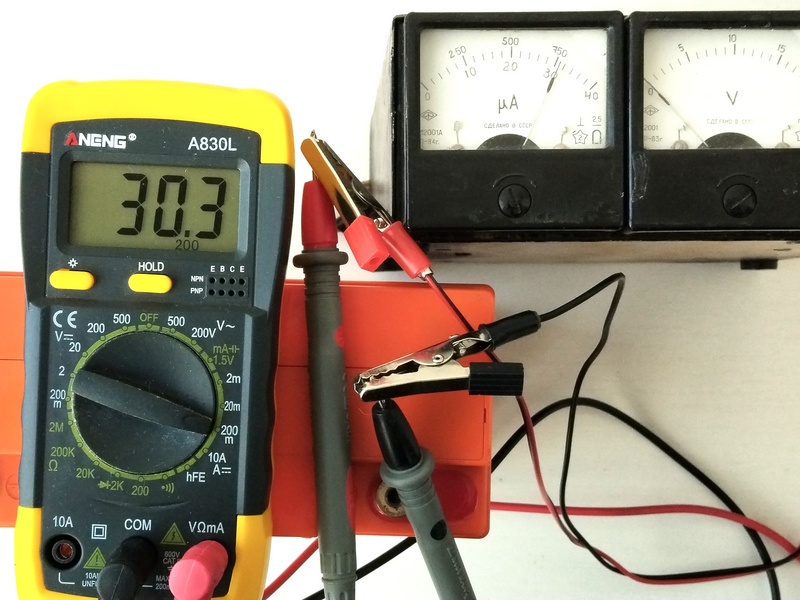

Как проверить ток мультиметром

Измерение тока требует последовательного подключения прибора в цепь.

  1. Установите режим амперметра (A).
  2. Отключите цепь и подключите мультиметр в разрыв.
  3. Снимите показания и оцените их соответствие норме.

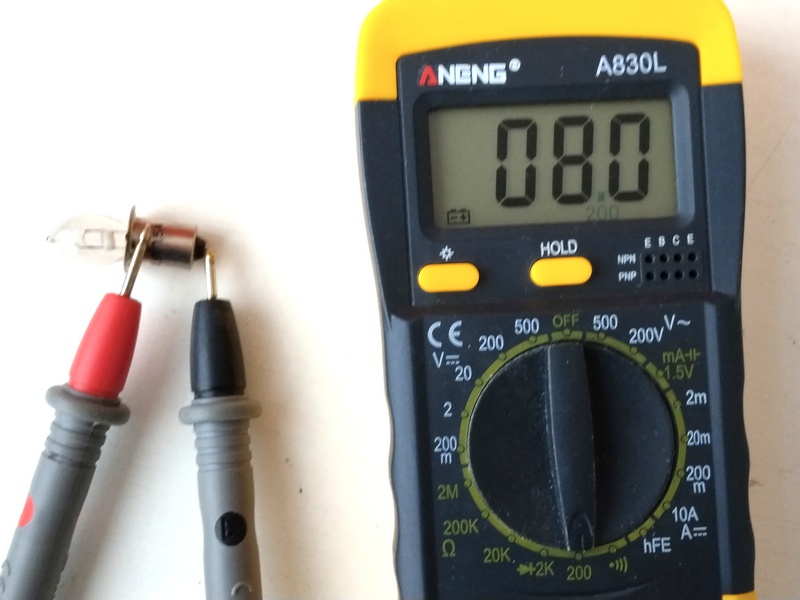

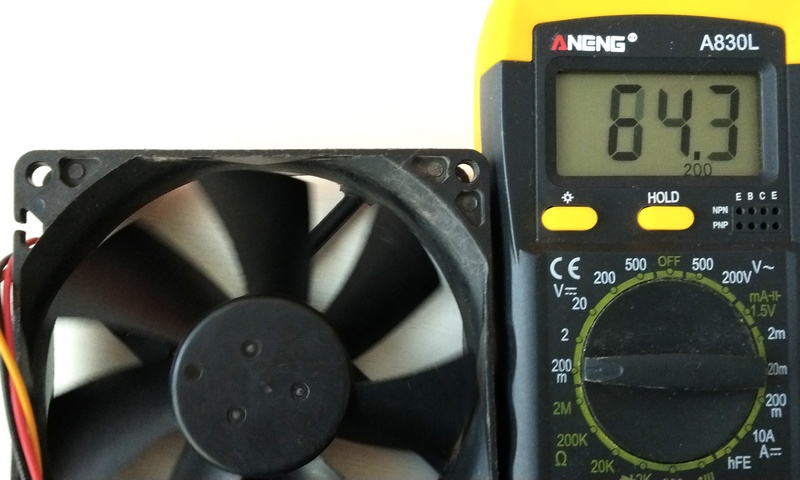

Как проверить сопротивление мультиметром

  1. Выберите режим измерения сопротивления (Ω).
  2. Соедините щупы с концами проверяемого элемента.
  3. Оцените показания:
    • Если сопротивление близко к нулю, цепь исправна.
    • Если бесконечное – обрыв или повреждение.

Обратите внимание, что нужен хороший контакт в переключателе, гнездах, и между щупами и деталью. Иначе будут сильные искажения значений, как на фото, где измеряется точный резистор на 160 Ом +/-0,5%, а показывает 192 Ом из-за погрешности.

Проверка автомобильных систем

Как проверить генератор мультиметром

Генератор отвечает за зарядку аккумулятора и питание электрооборудования автомобиля. Если он выходит из строя, батарея быстро разряжается.

Порядок проверки генератора на автомобиле:

  1. Установите мультиметр в режим DCV (постоянное напряжение).
  2. Подключите черный щуп к минусовой клемме аккумулятора, красный – к плюсовой.
  3. Выполните замер без нагрузки (при выключенном двигателе). Напряжение должно быть в диапазоне 12,4–12,8 В.
  4. Запустите двигатель и замерьте напряжение на аккумуляторе. В норме оно должно подняться до 13,8–14,5 В.
  5. Если напряжение не превышает 12,8 В, генератор может быть неисправен.
  6. Если напряжение превышает 15 В, возможно, проблема с реле-регулятором.

Дополнительно можно проверить падение напряжения между плюсовой клеммой генератора и аккумулятором. Оно не должно превышать 0,5 В.

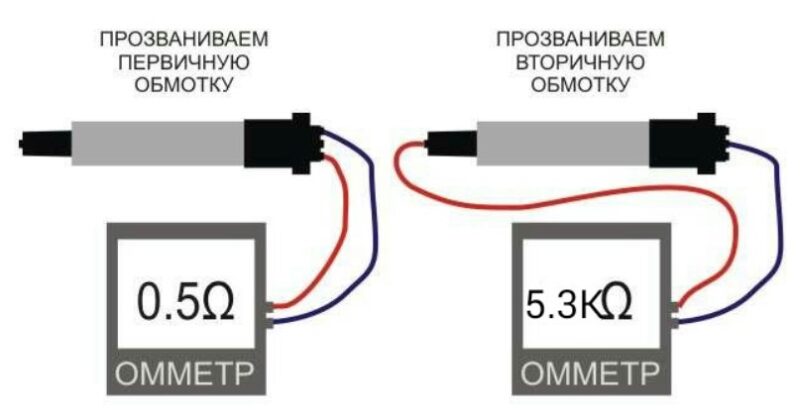

Как проверить катушку зажигания мультиметром

Катушка зажигания преобразует низкое напряжение бортовой сети в высокое, необходимое для свечей зажигания.

Алгоритм проверки катушки зажигания:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к входным контактам катушки зажигания (первичная обмотка). В норме сопротивление составляет 0,5–3 Ом. Если мультиметр показывает 0 Ом или бесконечность, значит катушка неисправна.
  3. Проверьте вторичную обмотку катушки, подключив щупы к выходному контакту для свечи и корпусу катушки. Нормальное сопротивление должно быть в диапазоне 5 000–15 000 Ом. Если значение выходит за пределы, катушка требует замены.

Как проверить свечу зажигания

Порядок проверки свечи зажигания:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите один щуп к центральному электроду свечи, второй – к ее резьбе.
  3. Исправная свеча должна иметь сопротивление 5–10 кОм.
  4. Если сопротивление равно 0 Ом или бесконечно, свеча неисправна.

Как проверить датчики мультиметром

Датчики измеряют различные параметры, такие как температура, давление, положение дроссельной заслонки и другие. Рассмотрим пример на температурном датчике.

Этапы проверки:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к контактам датчика.
  3. Нагрейте датчик (например, погрузив его в горячую воду).
  4. Если сопротивление изменяется в зависимости от температуры, датчик исправен. Если сопротивление не меняется, датчик неисправен.

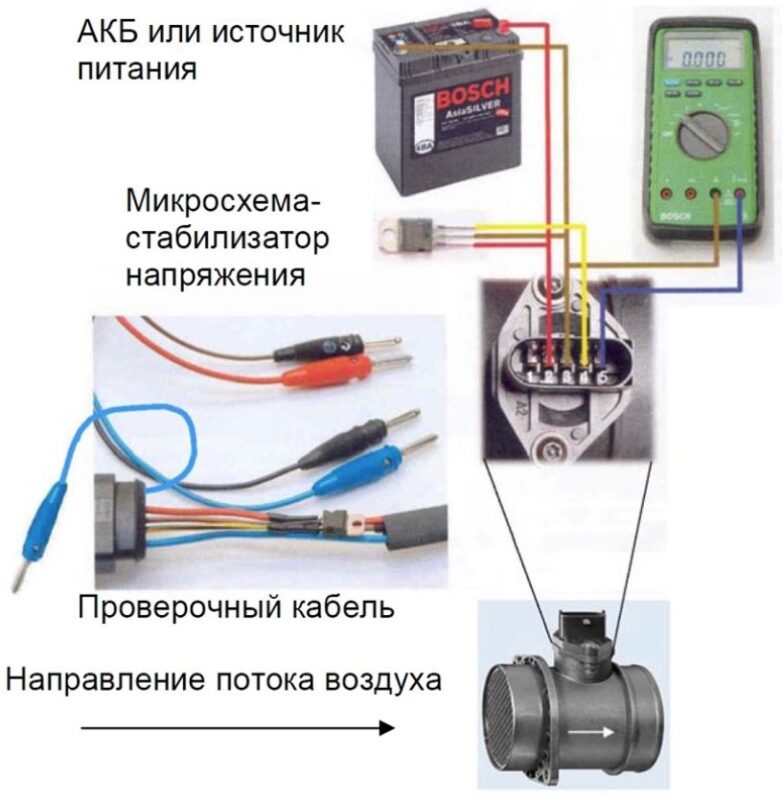

Как проверить датчик массового расхода воздуха (ДМРВ)

ДМРВ измеряет количество воздуха, поступающего в двигатель, и передает данные в блок управления.

Проверка датчика ДМРВ:

  1. Установите мультиметр в режим DCV (постоянное напряжение).
  2. Подключите черный щуп к массе автомобиля, красный – к сигнальному проводу датчика.
  3. Включите зажигание, но не запускайте двигатель.
  4. Напряжение должно быть в диапазоне 0,98–1,2 В.
  5. Если напряжение выходит за пределы нормы, датчик может быть неисправен.

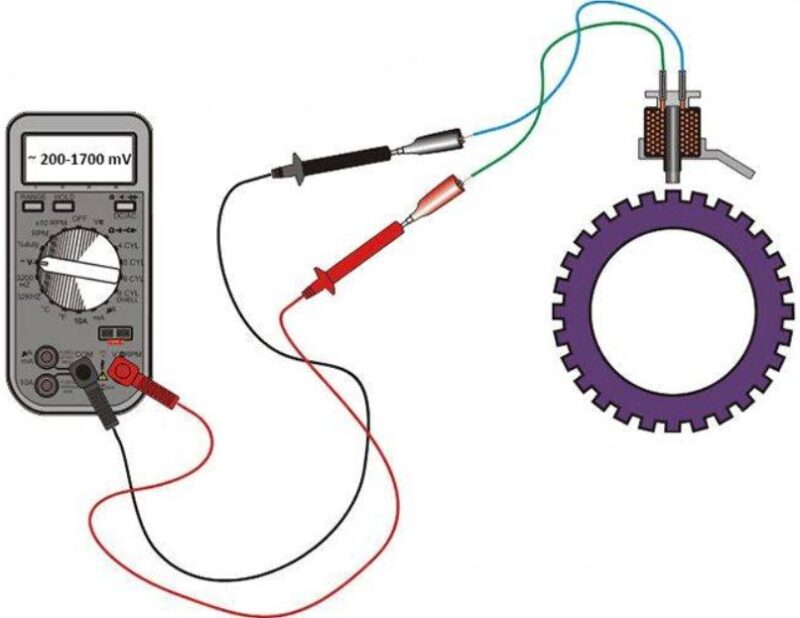

Как проверить систему ABS мультиметром

Порядок проверки датчика ABS:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к контактам датчика.
  3. Нормальное сопротивление составляет от 800 до 2 500 Ом.
  4. Если сопротивление выходит за пределы нормы, датчик неисправен.

Проверка электрических компонентов

Как прозвонить провод мультиметром

Проверка целостности провода позволяет выявить обрывы внутри изоляции, которые не всегда заметны визуально.

Порядок проверки:

  1. Установите мультиметр в режим прозвонки (значок диода или символ динамика).
  2. Подключите щупы к обоим концам провода.
  3. Оцените результат:
    • Если мультиметр издает звуковой сигнал, значит, провод исправен.
    • Если сигнал отсутствует – в проводе обрыв.

Дополнительно можно измерить сопротивление: если оно слишком велико (например, больше 1 Ом для короткого провода), это может указывать на частичное повреждение.

Как проверить утечку тока мультиметром

Утечка тока – это ненужный отток электроэнергии, который может разряжать аккумулятор в автомобиле или увеличивать потребление в бытовой сети.

Как проверить утечку тока в авто:

  1. Переключите мультиметр в режим измерения тока (мА или А).
  2. Подключите его последовательно в разрыв минусового провода аккумулятора.
  3. Оцените показания:
    • Если в покое утечка превышает 50 мА, это говорит о проблеме.
    • Найдите виновника, отключая предохранители по очереди.

Как проверить утечку в бытовой сети:

  1. Отключите все приборы.
  2. Установите мультиметр в режим переменного тока (AC mA или A).
  3. Подключите один щуп к фазе, второй – к заземлению.
  4. Если есть ток – возможно, где-то идет утечка.

Как проверить реле мультиметром

Реле – это электромеханическое устройство, переключающее контакты в зависимости от наличия напряжения на катушке.

Проверка обмотки реле:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к контактам катушки.
  3. Нормальное сопротивление: от 50 до 1000 Ом.
  4. Если сопротивление 0 Ом или бесконечность – катушка повреждена.

Проверка контактов реле:

  1. Установите мультиметр в режим прозвонки.
  2. Подключите щупы к выходным контактам реле.
  3. Подавайте напряжение на катушку и проверяйте:
    • Если контакты замыкаются – реле исправно.
    • Если нет изменений – реле неисправно.

Проверка радиоэлектронных компонентов

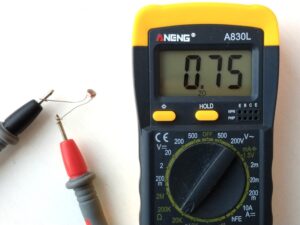

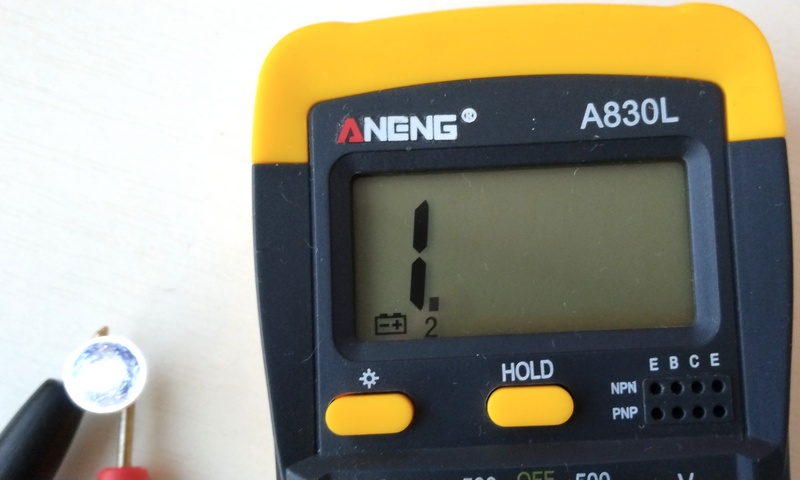

Как проверить диод мультиметром

Диод пропускает ток только в одном направлении. Проверка мультиметром позволяет определить его исправность.

Процедура тестирования:

  1. Выберите режим прозвонки (значок диода).
  2. Подключите красный щуп к аноду, черный – к катоду.
  3. Оцените показания:
    • Если мультиметр показывает 0,3–0,8 В – диод исправен.
    • Если бесконечное сопротивление в обе стороны – диод сгорел.
    • Если мультиметр «пищит» в обе стороны – диод пробит.

Как проверить диод Шоттки

Так же как обычный, только напряжение на нём будет в районе 0,1-0,3 В.

Таблица — падение напряжения на различных типах диодов:

Тип диода Падение напр. (Vf), В Описание
Кремниевый (обычный) 0,6–0,7 Стандартный выпрямительный диод
Германиевый 0,2–0,4 Используется в низковольтных схемах, детекторах сигналов
Шоттки 0,15–0,45 Обладает низким падением напряжения и высокой скоростью работы
Стабилитрон (Зенера) 2,4–200 (в зависимости от напряжения стабилизации) Применяется для стабилизации напряжения

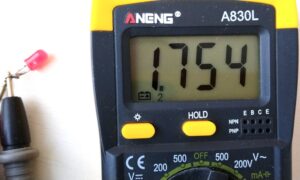

Светодиод (красный) 1,8–2,2 Используется в индикаторах и освещении
Светодиод (зеленый) 2,0–3,5 Применяется в различных устройствах отображения
Светодиод (синий, белый) 2,5–4,0 Используется в мощных индикаторах и освещении
Выпрямительный мощный 0,7–1,1 Используется в блоках питания и высокомощных схемах
Туннельный 0,05–0,1 Обладает эффектом отрицательного сопротивления, применяется в СВЧ-технике

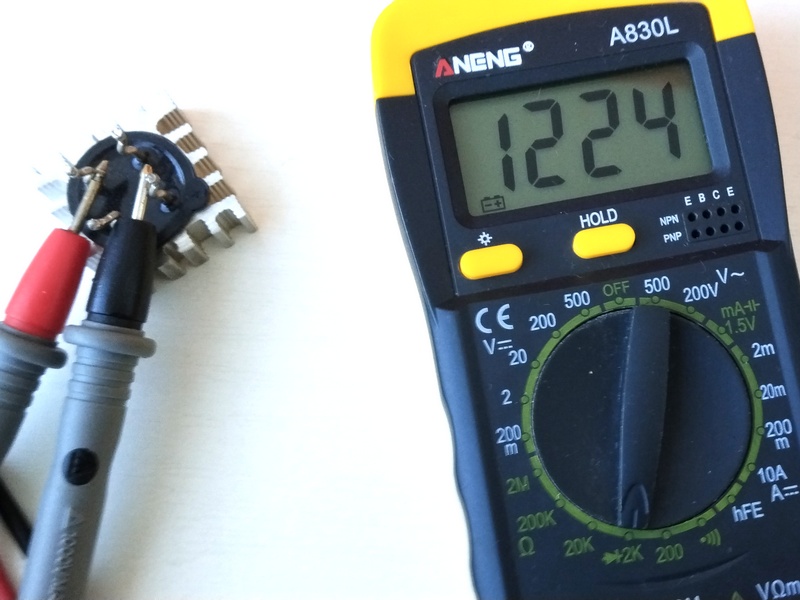

Как проверить диодный мост мультиметром

Диодный мост состоит из четырех диодов, каждый из которых имеет два вывода. На выходах диодного моста два вывода будут использоваться для подключения нагрузки (выходное напряжение), а два других — для подключения к источнику переменного тока (входное напряжение).

  1. Подключите мультиметр к выводам AC-входа (или выводам, которые подсоединяются к источнику переменного тока).
  2. Мультиметр должен показывать сопротивление, которое зависит от положения диодов. В идеале сопротивление должно быть очень высоким (в режиме «OL» на цифровом мультиметре).
  3. Поверните мультиметр в режим измерения диодов (режим проверки диодов) и проверьте каждый диод в мосту, измеряя падение напряжения.

1. Проверка падения напряжения на каждом диоде

Диодный мост состоит из четырех диодов, расположенных в двух парах (по два диода в каждой паре). Вы должны проверить все эти диоды на корректное падение напряжения.

  1. Для каждого диода проверьте падение напряжения, подключив мультиметр в режиме измерения диодов:
    • Подключите один щуп мультиметра к аноду первого диода, а второй — к катоду.
    • На рабочем диоде падение напряжения должно быть в пределах 0,5–0,7 В для кремниевых диодов и 0,2–0,3 В для германиевых.
  2. Повторите эти действия для всех четырех диодов.
  3. Для правильной работы моста, диоды должны показывать падение напряжения только в одном направлении (при подключении щупов правильно). Если мультиметр показывает падение напряжения в обоих направлениях, это указывает на неисправность диода, так как он должен пропускать ток только в одном направлении.

2. Проверка работы диодов в мосту

  1. Находясь в режиме проверки диодов, подключите мультиметр к каждой из пар выводов.
  2. Вы должны проверить направление тока. Мультиметр должен показывать падение напряжения (например, 0,4–0,7 В) только в одном направлении и «OL» (или бесконечное сопротивление) в другом направлении для каждого из диодов.
  3. Если мультиметр показывает «OL» в обоих направлениях, это свидетельствует о неисправности диода (он полностью обрывной).
  4. Если падение напряжения слишком высокое (больше 1 В), диод может быть неисправным или иметь неправильные характеристики.

3. Проверка на короткое замыкание

Для проверки на короткое замыкание в диодном мосту:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите мультиметр к выходным выводам диодного моста.
  3. В нормальном рабочем диодном мосту мультиметр должен показывать высокое сопротивление или «OL».
  4. Если мультиметр показывает низкое сопротивление, это означает, что в мосту есть короткое замыкание, и диоды в мосту неисправны.

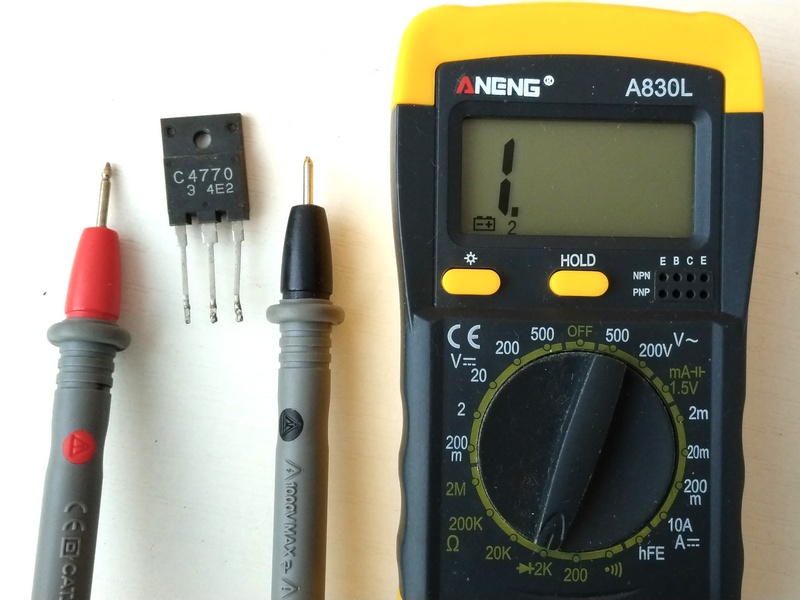

Как проверить биполярный транзистор

Транзисторы бывают биполярные (NPN, PNP) и полевые. Рассмотрим проверку биполярного транзистора.

Если есть функция в тестере hFE (проверка коэффициента усиления), то просто правильно подключить в гнездо базу, коллектор и эмиттер. Если нет — прозваниям как диод.

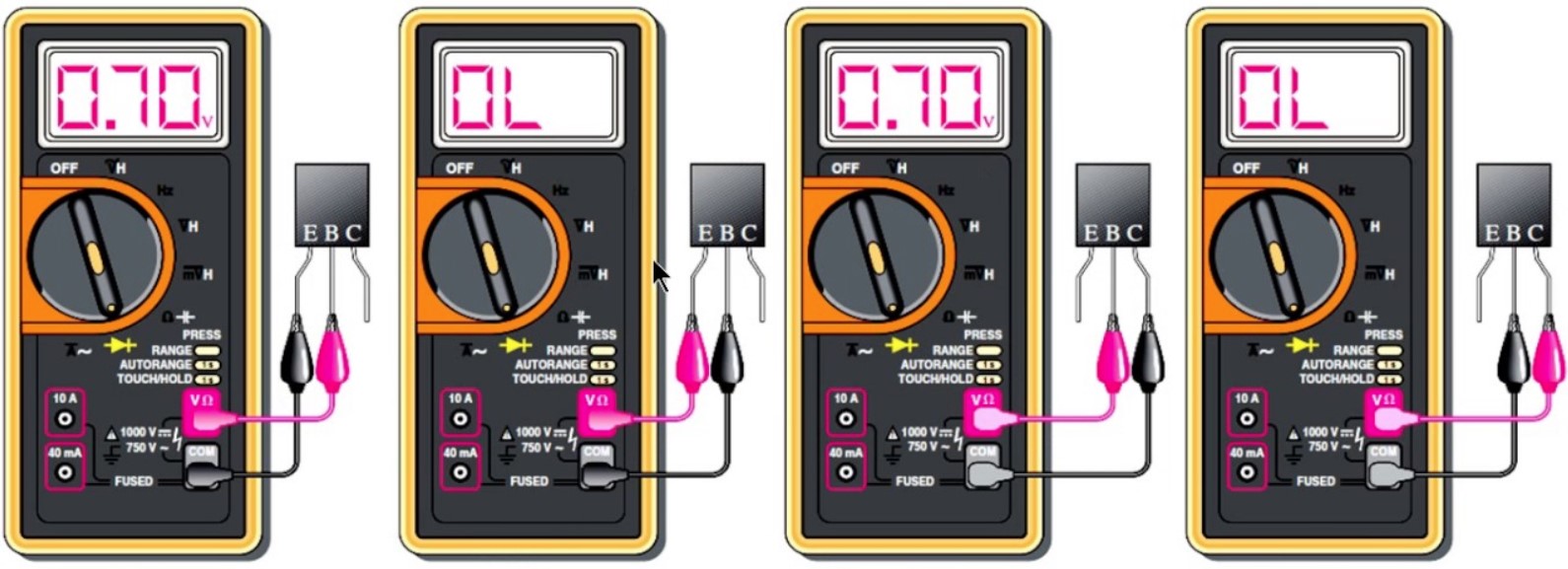

Алгоритм проверки:

  1. Установите мультиметр в режим прозвонки.
  2. Найдите базу транзистора (обычно она находится в центре).
  3. Проверьте переход база-коллектор и база-эмиттер:
    • В одном направлении мультиметр должен показывать 0,5–0,7 В.
    • В обратном – бесконечное сопротивление.
  4. Если ток идет в обоих направлениях или нет вообще – транзистор неисправен.

Как проверить полевой транзистор

Для проверки полевого транзистора (MOSFET) мультиметром необходимо использовать режим проверки диодов и проверять его работу в разных направлениях. Рассмотрим, как это сделать.

1. Определите выводы транзистора

Полевой транзистор имеет три вывода: исток (S), сток (D) и затвор (G). На корпусе транзистора обычно указаны эти выводы, но если информация отсутствует, можно использовать документацию на транзистор.

2. Проверка диодных переходов (исток-сток, сток-исток)

Установите мультиметр в режим проверки диодов.

Проверка между истоком и стоком: Подключите красный щуп к истоку (S), а черный — к стоку (D). В норме мультиметр должен показывать очень высокое сопротивление, так как полевой транзистор не должен проводить в этом направлении. Разверните мультиметр (красный щуп к стоку, черный — к истоку). В норме должно показываться очень высокое сопротивление или «OL» (бесконечность).

Проверка в обратном направлении: Если транзистор работает, то между истоком и стоком не будет проводимости, даже если мультиметр стоит в обоих направлениях.

3. Проверка затвора

Проверка перехода «затвор-исток»: Установите мультиметр в режим проверки диодов. Подключите щупы мультиметра к затвору и истоку транзистора. В нормальном состоянии на полевом транзисторе не должно быть проводимости между этими выводами. После этого можно подать небольшое напряжение на затвор (например, 9 В для MOSFET с N-каналом) и снова провести измерение. Если транзистор работает, после подачи напряжения мультиметр должен показать проводимость между истоком и стоком, что означает, что транзистор открылся.

4. Проверка канала транзистора (для N-канала и P-канала)

Для N-канала MOSFET: Сначала мультиметр должен показывать очень высокое сопротивление между истоком и стоком. При подаче напряжения на затвор (положительное для N-канала) транзистор должен начать проводить, и мультиметр покажет низкое сопротивление между истоком и стоком.

Для P-канала MOSFET: Сначала мультиметр покажет высокое сопротивление между истоком и стоком. При подаче отрицательного напряжения на затвор транзистор должен начать проводить, и мультиметр покажет низкое сопротивление между истоком и стоком.

Если полевой транзистор функционирует нормально, он будет показывать высокое сопротивление в нормальном состоянии и низкое сопротивление при подаче напряжения на затвор. Если мультиметр показывает проводимость в неправильных направлениях, транзистор неисправен.

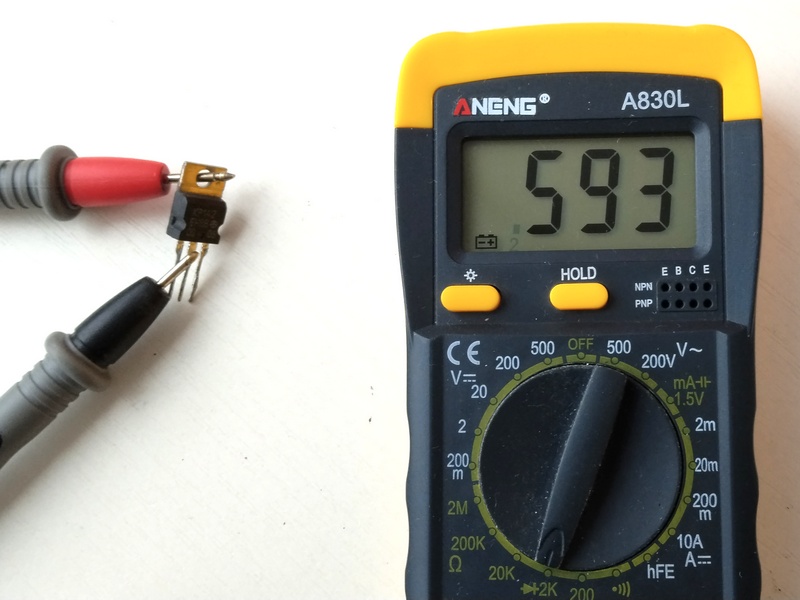

Как проверить микросхему-стабилизатор

Такие интегральные стабилизаторы чаще всего оснащены внутри двумя защитными диодами (на входе и на выходе) от переполюсовки. Поэтому крайние выводы с центральным будут звониться как диоды. Если сопротивление бесконечное — возможно тоже всё ОК, но если низкое — микросхема сгорела.

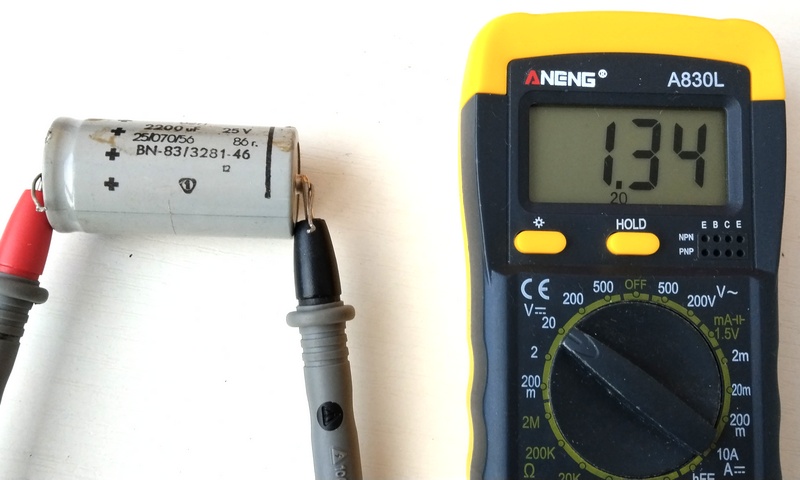

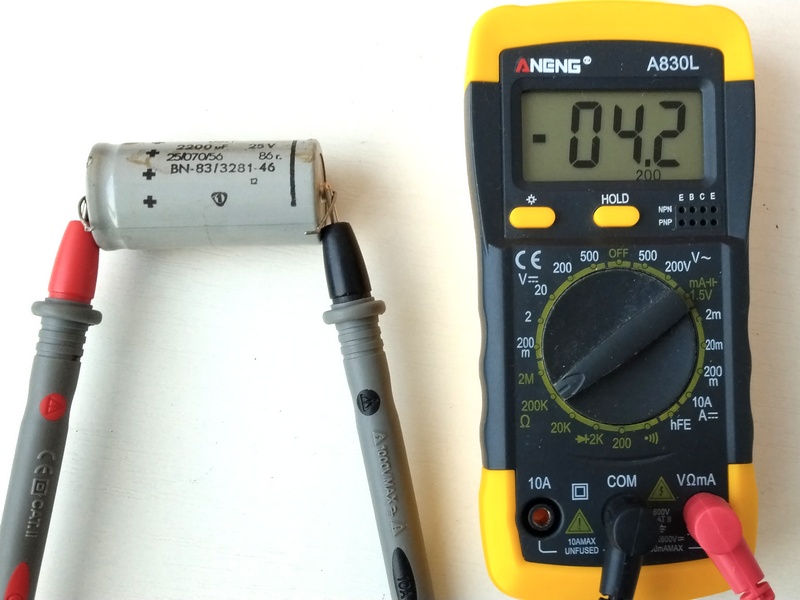

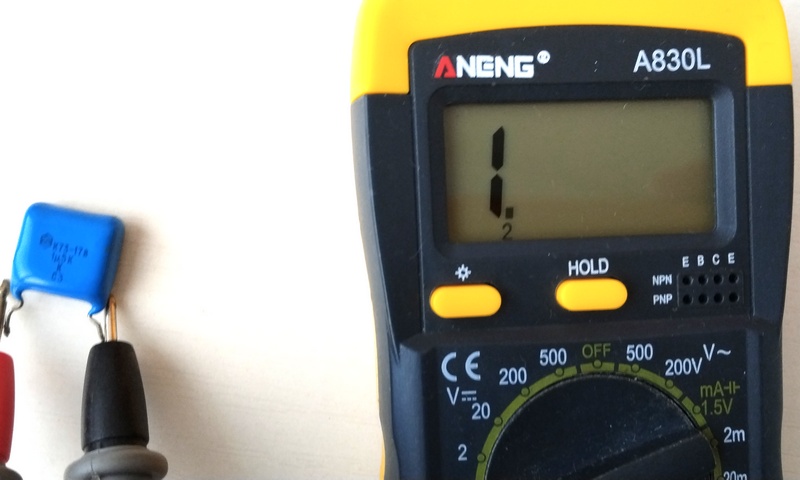

Как проверить конденсатор мультиметром

Конденсаторы используются в фильтрах питания, схемах управления и других электронных устройствах.

Проверка работоспособности:

  1. Выберите режим измерения сопротивления (MΩ).
  2. Подключите щупы к выводам конденсатора.
  3. Если мультиметр сначала показывает малое сопротивление, а потом оно растет, конденсатор исправен.
  4. Если сопротивление не меняется или равно 0 Ом – элемент неисправен.

Можно, если это конденсатор ёмкостью от нескольких микрофарад и выше, просто зарядить его батарейкой или от БП и посмотреть — удерживает ли он после отключения напряжение, и как долго. Пример на третьем фото.

В мультиметрах с функцией измерения емкости можно просто подключить щупы и проверить соответствие номиналу.

Как проверить трансформатор мультиметром

Трансформатор — это устройство, которое передает электроэнергию между цепями, изменяя напряжение. В случае неисправности могут наблюдаться перегрев, отсутствие выходного напряжения или короткое замыкание. Проверка трансформатора мультиметром поможет определить работоспособность обмоток и выявить обрывы или замыкания.

1. Внешний осмотр

Перед началом работы визуально осмотрите трансформатор:

  • Проверьте корпус на наличие повреждений, перегрева, подгорания.
  • Обратите внимание на запах гари — это признак перегрева обмоток.
  • Проверьте надежность контактов и соединений.

2. Проверка первичной обмотки (входная цепь)

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к выводам первичной обмотки (обычно это контакты 220 В).
  3. Нормальное сопротивление для маломощных трансформаторов (зарядных устройств, бытовой электроники) — от 100 Ом до нескольких кОм.
  4. Если мультиметр показывает бесконечность (разрыв цепи), значит, обмотка сгорела.
  5. Если сопротивление слишком низкое (менее 10 Ом), возможно, в обмотке произошло короткое замыкание.

3. Проверка вторичной обмотки (выходная цепь)

  1. Подключите щупы мультиметра к выводам вторичной обмотки.
  2. Сопротивление должно быть меньше, чем у первичной, но не равняться нулю (обычно 0,1–50 Ом в зависимости от мощности трансформатора).
  3. Бесконечное сопротивление говорит о разрыве обмотки.
  4. Нулевое сопротивление указывает на короткое замыкание.

4. Проверка межобмоточного короткого замыкания

  1. Подключите один щуп мультиметра к выводу первичной обмотки, второй — к выводу вторичной.
  2. В исправном трансформаторе сопротивление должно быть бесконечно большим (на цифровом мультиметре – «OL»).
  3. Если есть небольшое сопротивление (например, несколько Ом), значит, между обмотками пробой или частичное замыкание.

5. Проверка трансформатора под напряжением

  1. Переключите мультиметр в режим измерения переменного напряжения (ACV).
  2. Включите трансформатор в сеть.
  3. Измерьте напряжение на вторичной обмотке — оно должно соответствовать заявленным характеристикам.
  4. Если напряжения нет, значит, есть обрыв или перегоревший внутренний предохранитель.

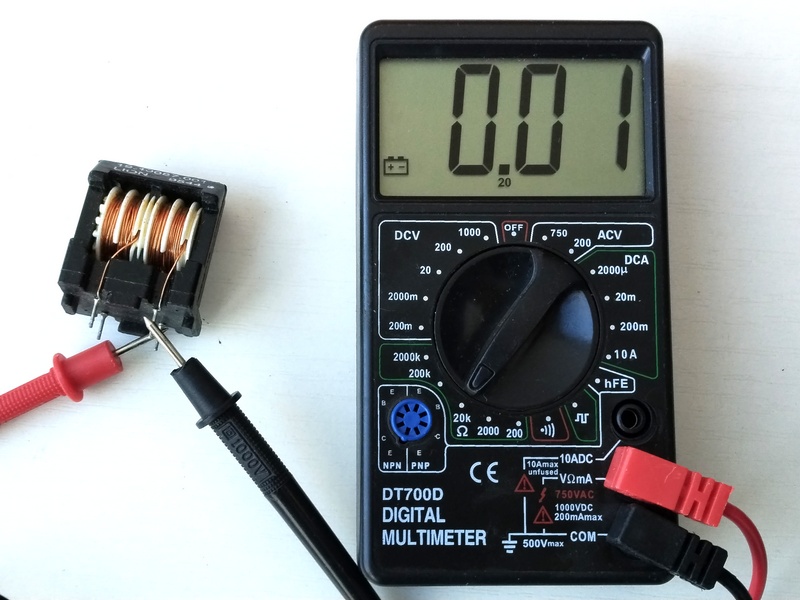

Как проверить дроссель мультиметром

Дроссели, как и другие катушки, имеют сопротивление от нуля до нескольких Ом.

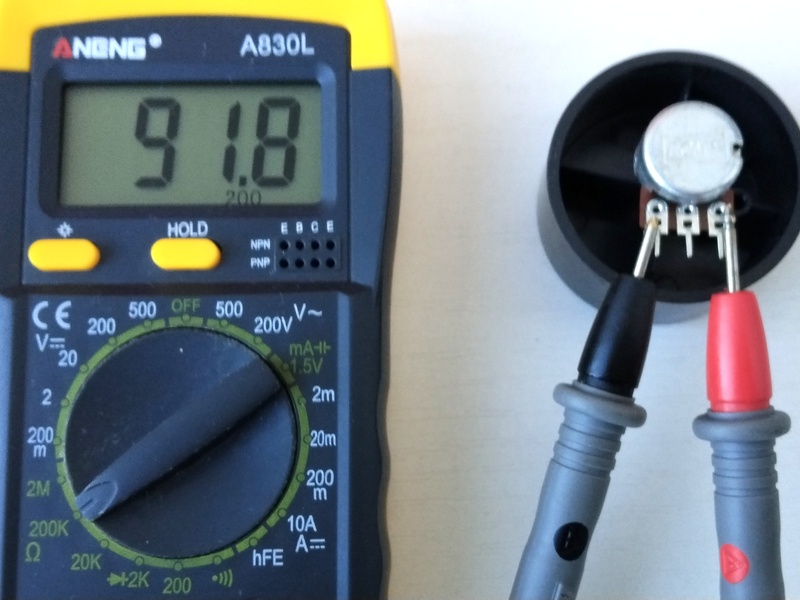

Как проверить переменный резистор мультиметром

Переменные резисторы, или потенциометры, часто используются в схемах для регулировки тока или напряжения, например, в регулировке громкости, яркости, скорости вращения моторов и других приложениях. Проверка переменного резистора мультиметром позволяет выявить его неисправности, такие как обрыв, короткое замыкание или неправильное изменение сопротивления при вращении ручки.

1. Подготовка мультиметра

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подготовьте мультиметр для измерений, подключив щупы к его входам. Черный щуп обычно подключается к общему контакту, а красный – к входу для измерений.

2. Проверка сопротивления в статическом положении

  1. Подключите щупы мультиметра к двум крайним выводам переменного резистора.
  2. Повертите ручку резистора в крайнее положение (в один конец диапазона).
  3. В норме мультиметр должен показывать определенное сопротивление в зависимости от номинала резистора (например, если номинал резистора 10 кОм, мультиметр должен показывать 10 кОм в одном из крайних положений).
  4. Если мультиметр показывает бесконечность (OL) или 0 Ом, это может свидетельствовать о неисправности резистора: либо обрыв, либо короткое замыкание.

3. Проверка изменения сопротивления при вращении ручки

  1. Слегка поверните ручку переменного резистора.
  2. Вы должны увидеть изменение сопротивления на дисплее мультиметра. Например, при вращении ручки от минимального значения (нулевого положения) до максимального сопротивление должно плавно увеличиваться.
  3. Если сопротивление не меняется или меняется с рывками (некорректно), это указывает на неисправность резистора, возможно, его износ или окисление контактов.

4. Проверка на обрыв

  1. Для проверки обрыва подключите мультиметр к выводам резистора при его минимальном и максимальном положении.
  2. Если мультиметр показывает бесконечность в обоих положениях, это значит, что резистор имеет обрыв.
  3. Если обрыв проявляется только в одном положении, возможно, это проблема в одном из контактов или выводов.

Как проверить переменный конденсатор мультиметром

Даже если прибор имеет встроенный емкостеметр, то вряд ли он покажет такие малые величины, как пикофарады, поэтому просто проверим отсутствие замыкания в конденсаторе при вращении.

Как проверить фотодиод мультиметром

Установите мультиметр в режим проверки диодов (режим «Диод»).

Проверка падения напряжения

Подключите щупы мультиметра к выводам фотодиода:

  • В нормальном состоянии фотодиод должен показывать падение напряжения в одном направлении (примерно 0,6–0,7 В для кремниевых фотодиодов).
  • В другом направлении мультиметр должен показывать «OL» (бесконечное сопротивление).

Проверка фотодиода под воздействием света

Фотодиоды изменяют свои характеристики при воздействии света. Проведите проверку, направив на диод источник света (например, фонарик). При этом падение напряжения должно измениться.

  • Если падение напряжения присутствует в обоих направлениях, фотодиод неисправен.
  • Если падение напряжения не меняется при воздействии света, это также указывает на неисправность.

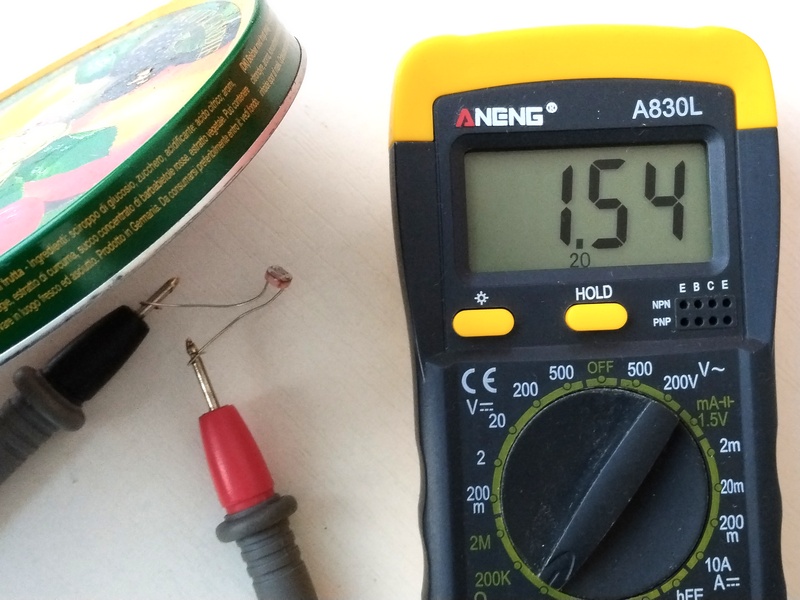

Как проверить фоторезистор мультиметром

Для проверки фоторезистора мультиметром, установите его в режим измерения сопротивления. В затемненном состоянии фоторезистор должен показывать высокое сопротивление, обычно в пределах мегомов. При попадании света сопротивление фоторезистора должно значительно уменьшиться, что можно проверить при направленном источнике света. Если сопротивление не изменяется при изменении освещенности, фоторезистор неисправен.

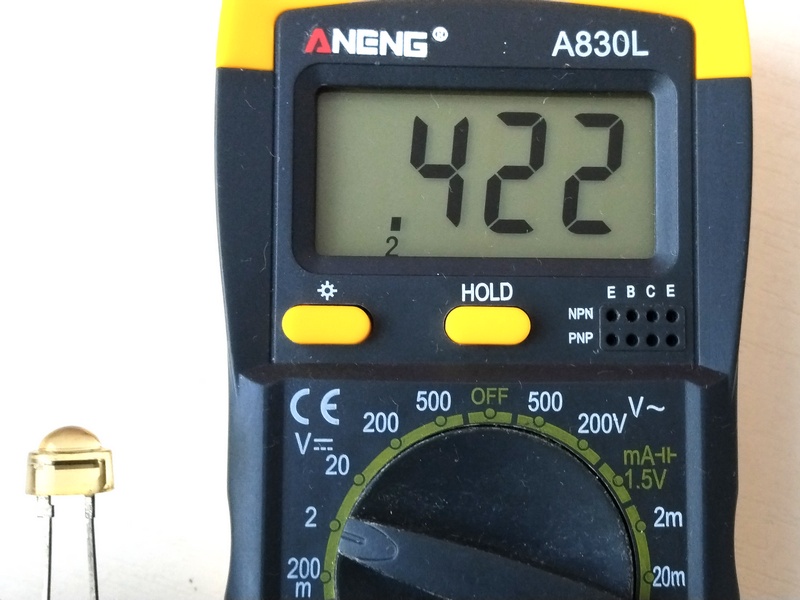

Как проверить светодиод мультиметром

Для проверки светодиода мультиметром установите его в режим проверки диодов. Подключите мультиметр к выводам светодиода, соблюдая полярность: красный щуп — к аноду (длинный вывод), черный — к катоду (короткий вывод). Светодиод должен показать падение напряжения в пределах 1,8–3 В, в зависимости от типа (например, для красного — около 1,8 В, для белого — около 3 В). Если мультиметр показывает «OL» (бесконечность) в одном направлении и маленькое падение напряжения в другом, светодиод исправен. Если падение напряжения отсутствует или есть проводимость в обоих направлениях, светодиод неисправен.

Смотрите, белый светодиод имеет падение напряжения более 2 вольт, и простой цифровой мультиметр уже не смог его показать, но сам диод видно что немного светится. А вот красный, более низким падением напряжения, уже нормально измеряется.

Как проверить стабилитрон мультиметром

Для проверки стабилитрона мультиметром установите его в режим проверки диодов. Подключите мультиметр к выводам стабилитрона, соблюдая полярность. В нормальном состоянии стабилитрон будет показывать падение напряжения в одном направлении, обычно около 0,7 В, как диод, но многие показывают более 1 В — как 2 диода. При подключении мультиметра в обратном направлении стабилитрон должен вести себя как стабилитрон, т.е. показывать высокое сопротивление до достижения своего напряжения стабилизации. Если стабилитрон неисправен, мультиметр покажет низкое сопротивление в обоих направлениях, что указывает на короткое замыкание, или очень высокое сопротивление в обоих направлениях, если стабилитрон не проводит.

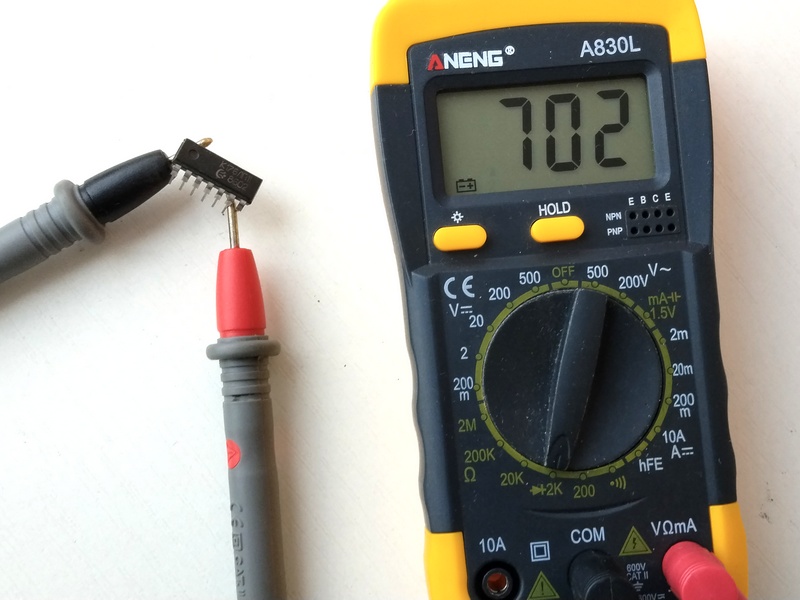

Как проверить микросхему мультиметром

Многие микросхемы, причём не только цифровые, имеют внутри по питанию диод, защищающий чип от переполюсовки. Вот его то и можно прозвонить на диодном режиме. Пример на фото.

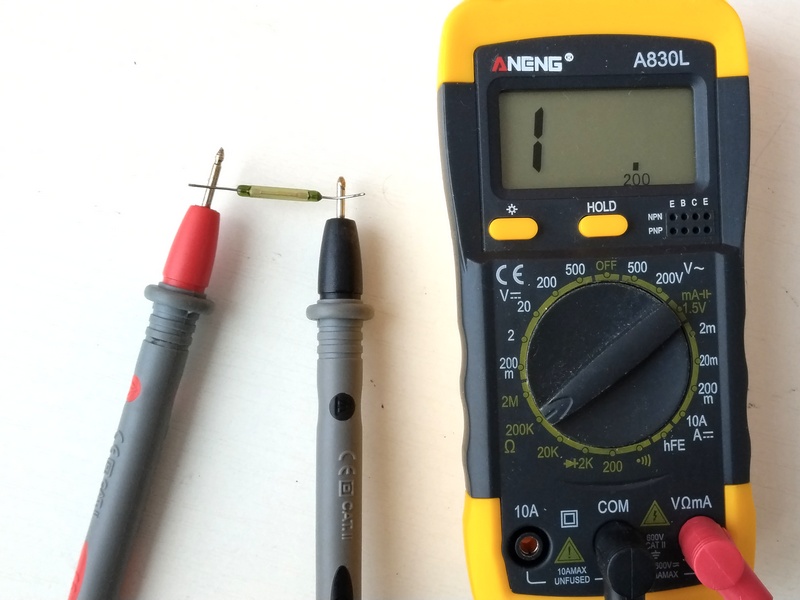

Как проверить геркон мультиметром

Для проверки геркона мультиметром установите его в режим измерения сопротивления (Ω) или в режим проверки диодов. Геркон — это контактный элемент, который замкнется или разомкнется в зависимости от наличия магнитного поля.

  1. Подключите щупы мультиметра к выводам геркона.
  2. В нормальном состоянии геркон должен показывать очень высокое сопротивление (или «OL» на цифровом мультиметре), так как его контакты разомкнуты.

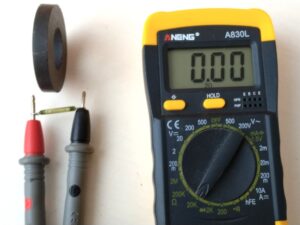

  3. Поместите геркон рядом с магнитом. При приближении магнита контакты геркона должны замкнуться, и мультиметр покажет низкое сопротивление (приблизительно 0 Ом).
  4. Если сопротивление не изменяется при приближении магнита, геркон неисправен.

Также можно проверить геркон в режиме проверки диодов. В норме он должен показывать падение напряжения в одном направлении (когда контакты замкнуты) и «OL» в другом направлении (когда контакты разомкнуты).

Проверка бытовых приборов

Как проверить розетку мультиметром

  1. Переключите мультиметр в режим переменного напряжения (ACV).
  2. Подключите щупы к контактам розетки.
  3. Нормальное напряжение в сети: 220–230 В.
  4. Если напряжение отсутствует или сильно ниже нормы – возможны проблемы в проводке.

Дополнительно можно проверить фазу:

  • Один щуп подключить к фазному контакту, второй – к заземлению.
  • Если напряжение между фазой и землей около 220 В – заземление исправно.

Внимание, следите чтоб щуп не был на измерении Ампер), иначе прибор замкнет выход сети 220 В и будет взрыв!

Как проверить лампочку мультиметром

Для проверки лампочки накаливания мультиметром установите его в режим измерения сопротивления (Ω). Подключите щупы мультиметра к выводам лампочки. В исправной лампочке накаливания мультиметр покажет небольшое сопротивление, которое обычно составляет несколько Ом. Это связано с нитью накала, которая в холодном состоянии имеет малое сопротивление. Если мультиметр показывает бесконечность (OL), это означает, что нить накала перетерта и лампочка неисправна. Если сопротивление слишком низкое, возможно, произошел короткий замкнутый контакт внутри лампы.

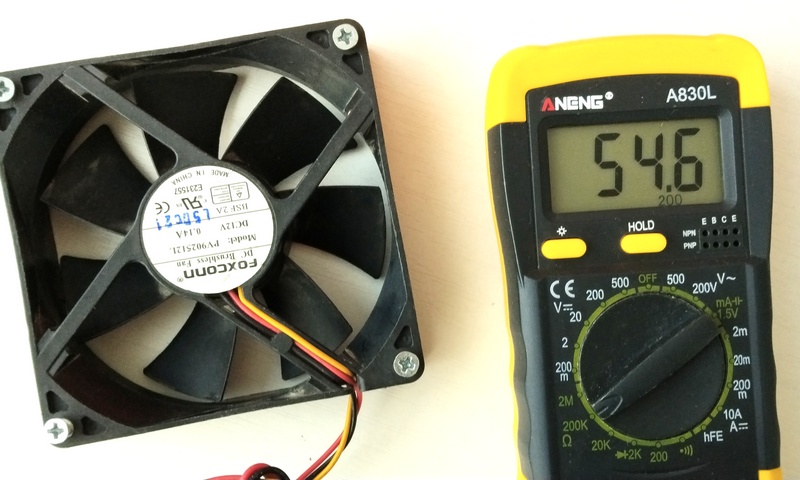

Как проверить вентилятор ПК мультиметром

Установите мультиметр в режим измерения сопротивления (Ω) и подключите его щупы между проводам вентилятора (обычно два или три провода: питание, земля и сигнал). Если мультиметр показывает очень низкое сопротивление или короткое замыкание, это может означать, что внутри что-то повреждено. На тестовом кулере вышло около 50 кОм между питающими проводами.

Для точного теста работоспособности, можно крутануть лопасти, при этом на выходе (+/-) появится небольшое напряжение в доли вольт.

Как проверить паяльник мультиметром

Для проверки паяльника мультиметром установите его в режим измерения сопротивления (Ω). Подключите щупы мультиметра к контактам паяльника, а именно к его проводам (или к контактным выводам, если паяльник разборный). В исправном паяльнике мультиметр должен показать небольшое сопротивление, что соответствует сопротивлению нагревательной спирали. Если мультиметр показывает бесконечность (OL), это значит, что нагревательная спираль паяльника перервалась, и паяльник неисправен. Если сопротивление слишком низкое, это может свидетельствовать о коротком замыкании внутри паяльника.

Но если паяльник со встроенным регулятором мощности — проверить его не получится — сопротивление будет везде бесконечность (влияние схемы внутри).

Как проверить ТЭН мультиметром

ТЭН – это трубчатый электронагреватель, используемый в стиральных машинах, чайниках, бойлерах.

Проверка исправности ТЭНа:

  1. Выберите режим измерения сопротивления (Ω).
  2. Подключите щупы к контактам нагревательного элемента.
  3. Сопротивление ТЭНа должно быть в пределах 20–50 Ом (зависит от мощности).
  4. Если сопротивление бесконечное – нагревательный элемент сгорел.

Дополнительно можно проверить утечку на корпус:

  • Один щуп подключите к контакту, второй – к корпусу.
  • Если сопротивление меньше 1 МОм – есть утечка, ТЭН подлежит замене.

Как проверить стиральную машину мультиметром

Для диагностики неисправности стиральной машины проверяют несколько ключевых элементов.

Проверка ТЭНа стиральной машины:

  1. Установите мультиметр в режим измерения сопротивления (Ω).
  2. Подключите щупы к клеммам нагревательного элемента.
  3. В норме сопротивление составляет 20–50 Ом.
  4. Если сопротивление бесконечное, ТЭН неисправен.

Проверка двигателя стиральной машины:

  1. Найдите контакты обмотки двигателя.
  2. Измерьте сопротивление между ними.
  3. Если мультиметр показывает бесконечность – обрыв цепи.
  4. Если сопротивление слишком низкое – возможно, короткое замыкание.

Как проверить микроволновку мультиметром

Проверка диодного моста и высоковольтного диода:

  1. Установите мультиметр в режим прозвонки.
  2. Подключите щупы к контактам диода.
  3. В одну сторону должно быть падение напряжения 0,3–0,7 В, в другую – бесконечность.

Проверка магнетрона:

  1. Проверьте сопротивление катушек магнетрона.
  2. Если сопротивление 0 Ом или бесконечно, магнетрон неисправен.

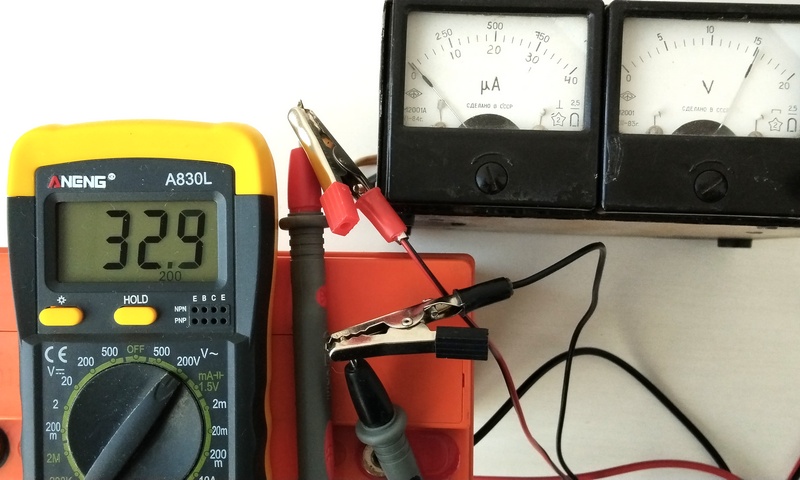

Проверка самого мультиметра

Простая диагностика измерителя в домашних условиях

Проверка на батарейке. Подключите его к новой батарейке (1,5 В). Если показания верны, прибор исправен. Если собственная батарея, чаще всего Крона 9V, подсела (горит значок на экране) — будет сильная погрешность при измерениях. Можно подзарядить её от подходящего БП током в 20-40 мА, если нет времени бежать в магазин за новой — на пару часов работы хватит.

Прозвонка щупов. Замкните щупы и проверьте, подает ли мультиметр звуковой сигнал. А главное, каково сопротивление их проводов. Тут чем меньше — тем лучше. Обычно меньше 1 Ома.

Измерение напряжения в розетке. Если мультиметр показывает примерно 220 В, он работает корректно (в сети может быть от 200 до 240 вольт — и это нормально для неё).

Если мультиметр показывает совсем уже неверные значения, проверьте его батарейку или предохранитель.

Выводы

Мультиметр – универсальный инструмент для диагностики электрических цепей, автомобильных систем и бытовых приборов. С его помощью можно проводить:

  • Проверку аккумуляторов, батареек и генераторов.
  • Диагностику автомобильных систем, включая зажигание, ABS и ДМРВ.
  • Проверку проводки, реле, розеток и бытовых приборов.

Регулярное использование мультиметра помогает выявлять неисправности на ранних стадиях и предотвращать серьезные поломки.

Литература

Оцените материал:

5 / 5. Рейтинг: 2

Может подскажете что улучшить?
