Хотите чего-нибудь яркого и цветного? Тогда можете собрать 3-х канальный цветофон на светодиодах. Устройство позволит делать красивое освещение из отдельных цветов или все сразу, чтобы создать атмосферу праздника и хорошего настроения. Когда в комнате зазвучит музыка — автоматически включится и эта светомузыка, она будет улавливать микрофоном звуки и разделяя их по частотам отображать вспышками и свечением лампочек, в общем по принципу цветомузыки.
Онлайн калькулятор фильтров
НЧ: - Гц, СЧ: - Гц, ВЧ: - Гц

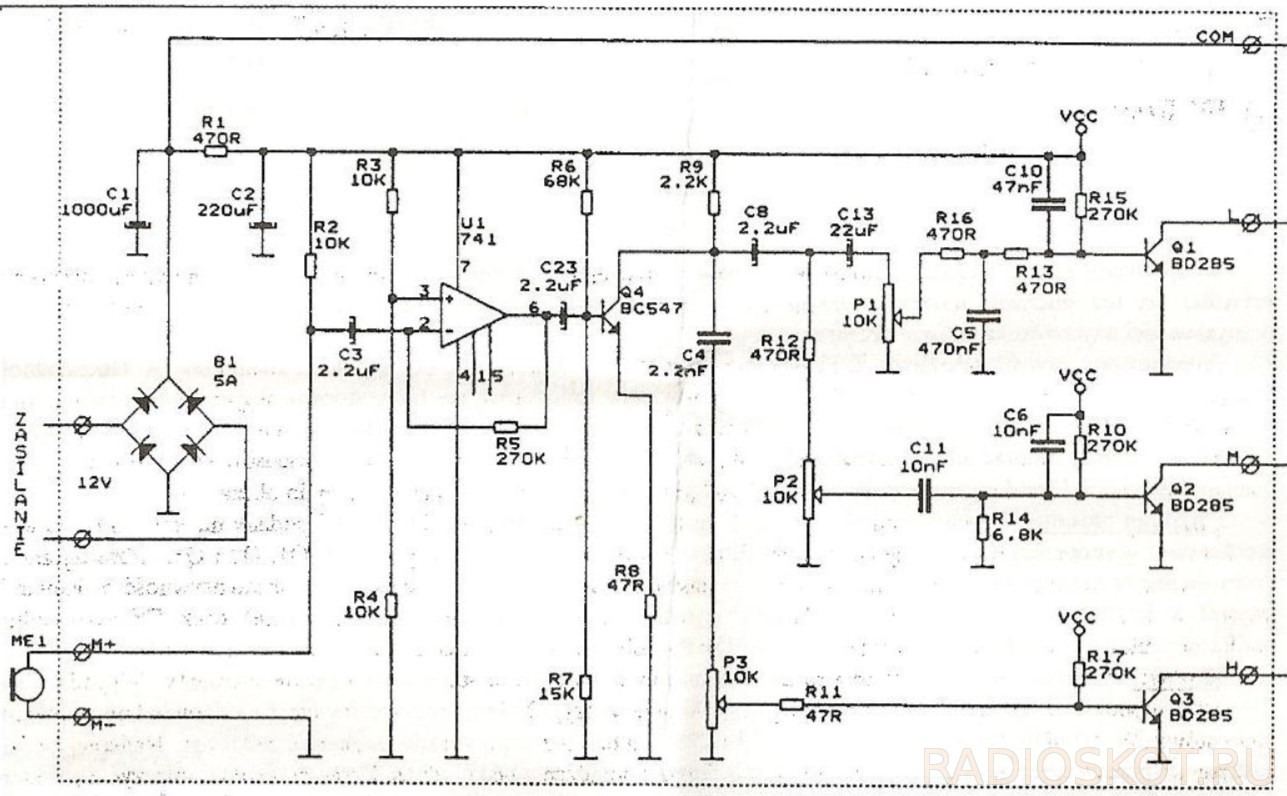

Схема принципиальная цветофона

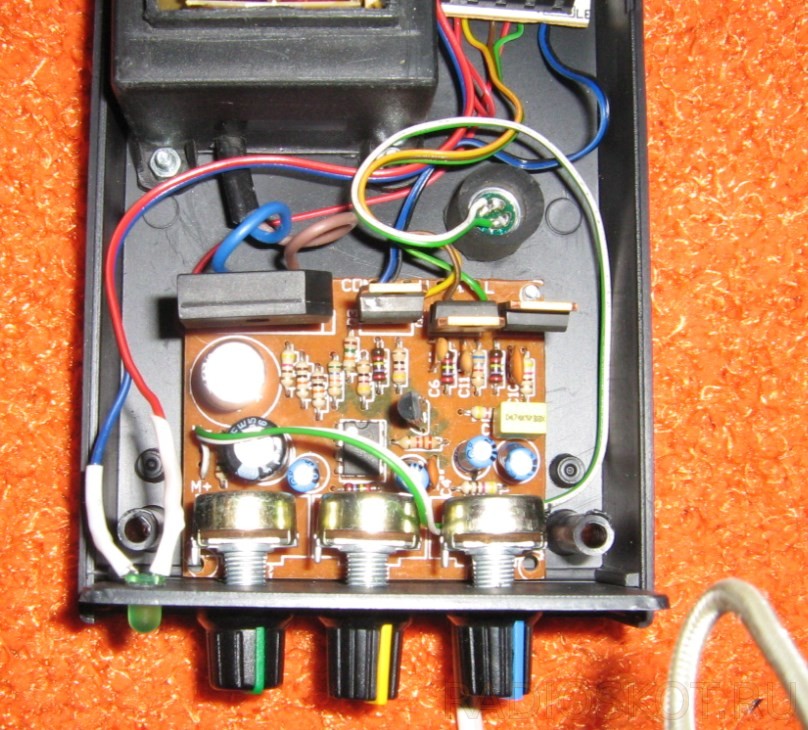

Схема может быть запитана БП с максимальным током 1 А, она питается от 12 В. Тут использовался маленький трансформатор, чтобы поместить всё в корпусе. Лампы имеют мощность 1 Вт.

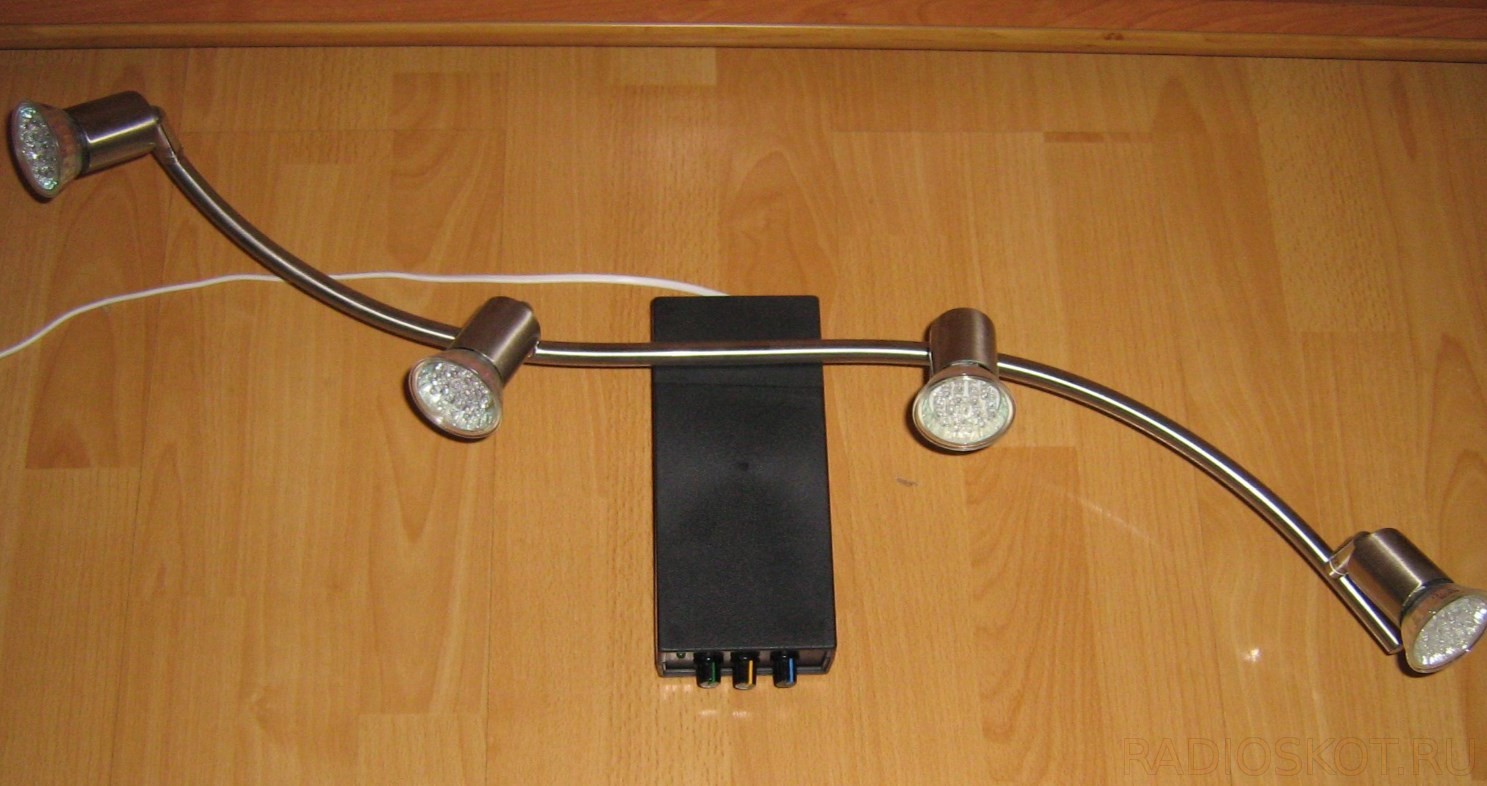

В четвертом патроне есть также светодиодная лампа которая не относится к системе, это канал фоновой подсветки.

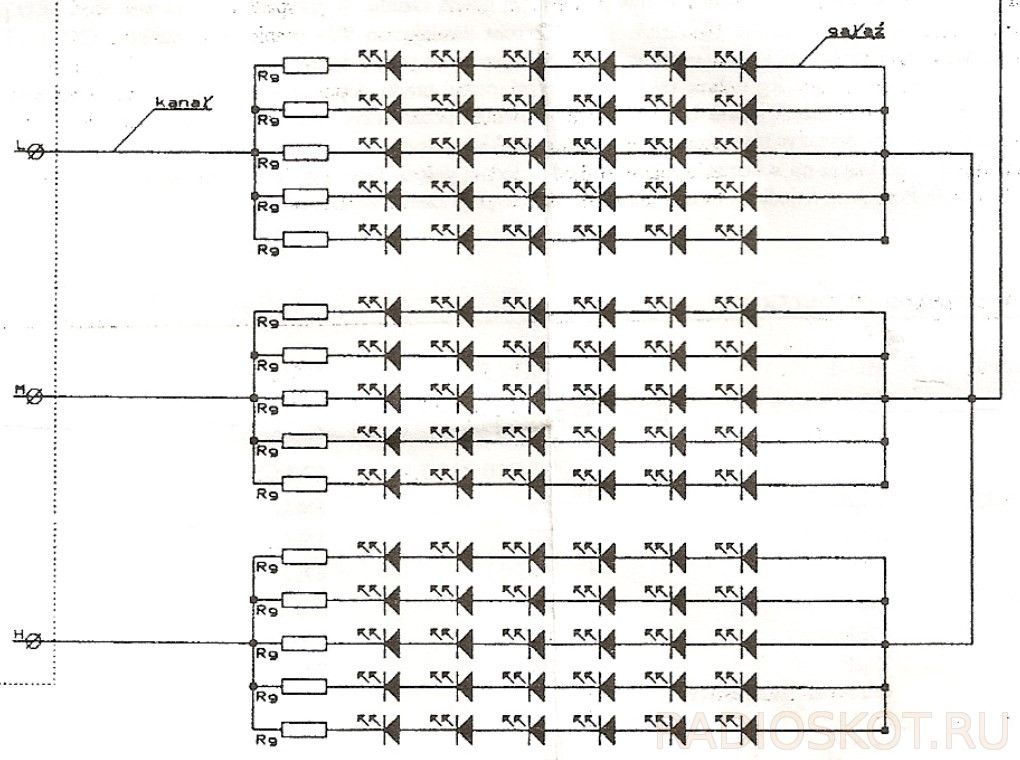

Стоимость этого цветофона будет вообще нулевая, если брать нерабочие LED лампы и восстанавливать их (убирать драйвер). Вот если надо схема соединения отдельных диодов в сборке для 12 вольт.
Операционный усилитель 741 без проблем можно заменить на обычные дешевые ОУ типа TL071 (TL072).

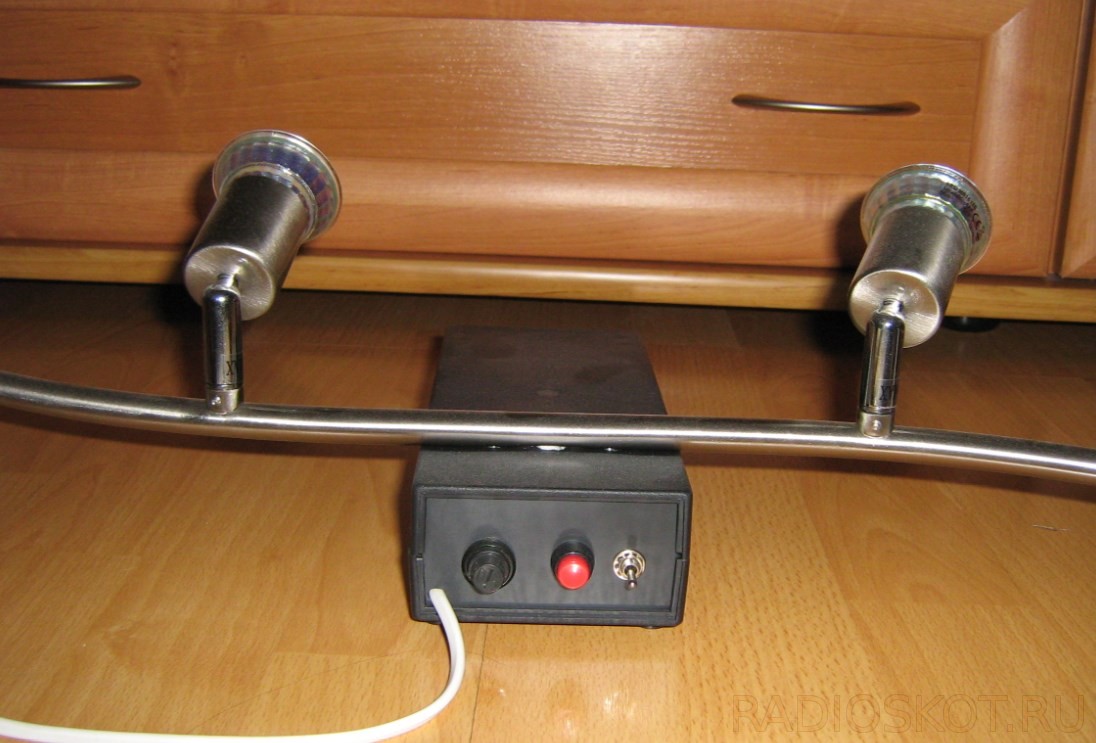

Итак, начнем с корпуса — обязательно сделайте что-то на базе готовой люстры, потому что механическая часть с креплением ламп самая трудоёмкая. Например спросите друзей, может у кого-то есть старая лампа, светильник и т. д.
Корпус может даже быть черным, хотя лучше под цвет лампы. Обязательно выведите резисторы подстройки светодиодов, потому что на самом деле синий светит слишком ярко по сравнению с другими и поэтому требует подстройки для такого крутого эффекта. Постарайтесь немного затемнить синий канал.
И сделайте всё-таки реально красивый корпус, тогда у вас будет действительно отличный прибор, с которым можно хоть дискотеку устраивать! А если нужна более современная схема (тоже 100% рабочая) — почитайте этот материал.
