Многие начинающие радиолюбители, когда только-только берутся за изготовление печатных плат в домашних условиях, сталкиваются с вопросом о выборе инструмента для сверления отверстий. Стандартная бытовая дрель слишком громоздкая и неудобная для этой задачи, поэтому лучше собрать мини-дрель на основе небольшого двигателя с электронным регулятором оборотов. Который должен поддерживать их стабильность при разных нагрузках, чтоб не заклинивало сверло. И вот проверенная много раз надежная схема, которая решит эту проблему.

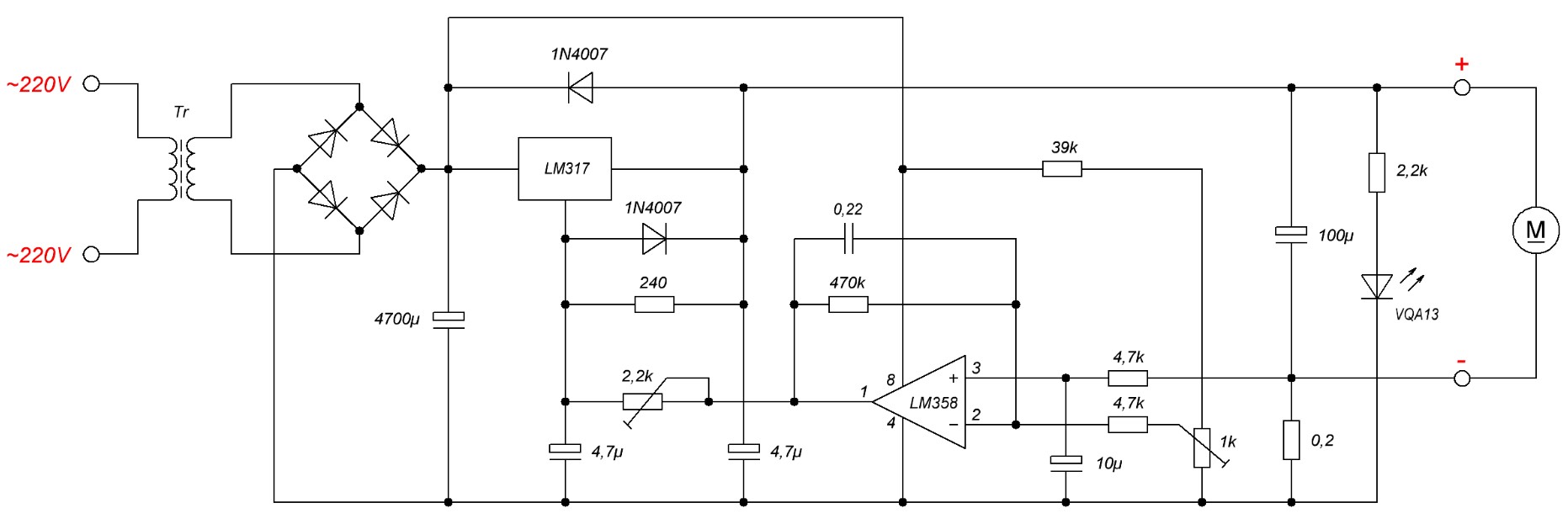

Схема и сборка регулятора

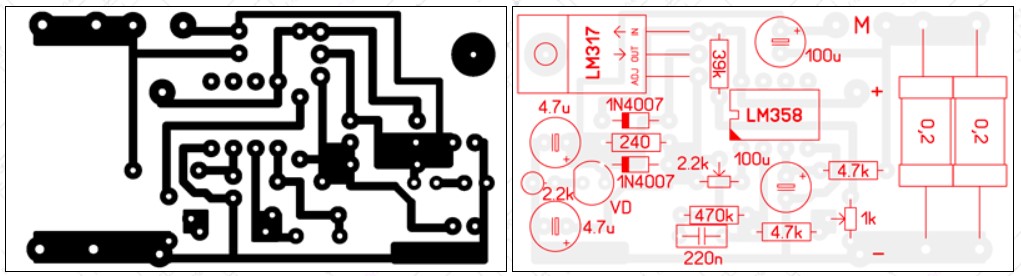

Печатная плата
Плата регулятора выполнена на одностороннем стеклотекстолите. Разводка дорожек максимально упрощена, что облегчает пайку и последующую проверку соединений.
Одним из ключевых элементов схемы является микросхема LM317, которая выполняет функцию стабилизации напряжения и регулирования скорости вращения двигателя. Так как во время работы на ней может выделяться значительное количество тепла, важно установить ее на радиатор достаточной площади, чтобы избежать перегрева и выхода из строя.
Конденсаторы
Используемые электролитические конденсаторы должны быть рассчитаны на номинальное напряжение 16 В или выше. Если планируется эксплуатация регулятора при напряжении более 15 В, рекомендуется заменить конденсаторы на модели с соответствующим номиналом, например 25 В.
Диоды и светодиод
В схеме применяются диоды 1N4007, но при необходимости их можно заменить на любые аналогичные, рассчитанные на ток не менее 1 А. Светодиод может быть заменен любым аналогичным индикаторным.
Резисторы
Резистор R5 должен иметь мощность не менее 2 Вт. Оптимальным выбором является проволочный, так как он обладает высокой надежностью и стабильностью характеристик.
Требования к блоку питания
Для нормальной работы устройства требуется блок питания с запасом по току. Оптимальное рабочее напряжение составляет 12 В, но регулятор может функционировать и в диапазоне 12–30 В. Вот только при превышении 15 В потребуется установка конденсаторов с более высоким напряжением. Вполне подходит импульсный БП, например на 12 — 19 В от ноутбука или подобной электроники.
Настройка и регулировка
После завершения сборки устройство сразу начинает работать без необходимости сложной наладки. Однако требуется базовая регулировка параметров:
- Резистором P1 устанавливаем требуемую частоту вращения двигателя в режиме холостого хода.
- Резистор P2 отвечает за чувствительность к нагрузке и позволяет задать момент, при котором будет происходить увеличение оборотов при возрастании нагрузки.
- Конденсатор C4 влияет на временную задержку увеличения скорости. Если двигатель работает рывками или требуется увеличение времени отклика, можно увеличить его емкость. Например, я установил 47 мкФ, что обеспечило более плавное управление.

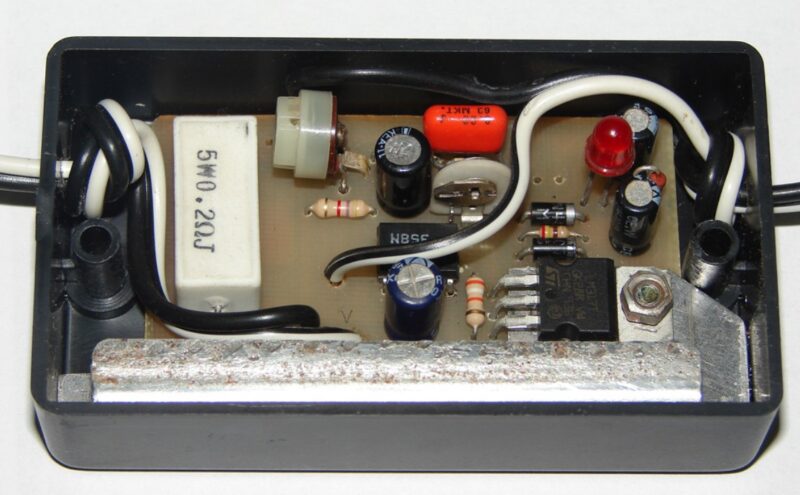

После сборки и тестирования нового регулятора стало понятно, что он по эффективности и стабильности работает безупречно. Теперь мини-дрель уверенно справляется с задачей сверления отверстий в печатных платах, а регулировка скорости позволяет комфортно работать с разными материалами.
