Схемки все что выставлял раньше и сейчас — рабочие сто процентов, сам паял, подгонял детали. В схемах этих кстати, качество работы во многом зависит от транзисторов и обвязки, детали тут тоже подобраны по наилучшей работе.

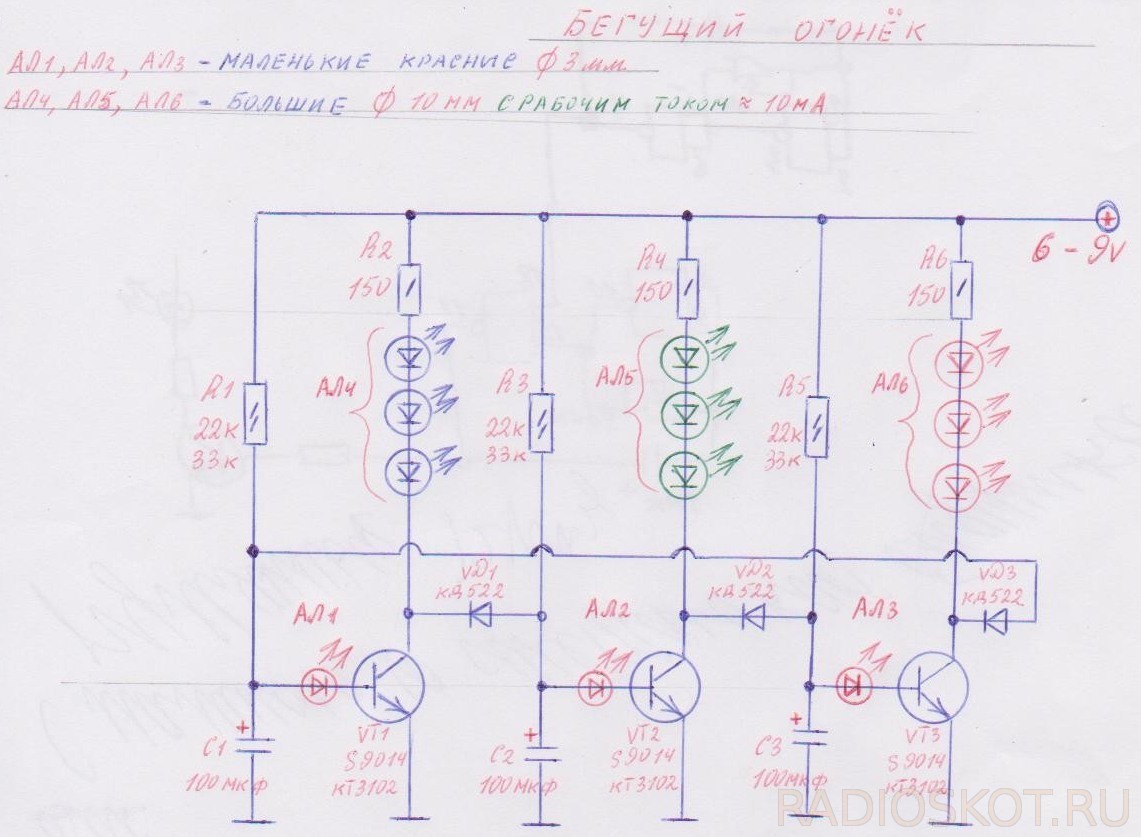

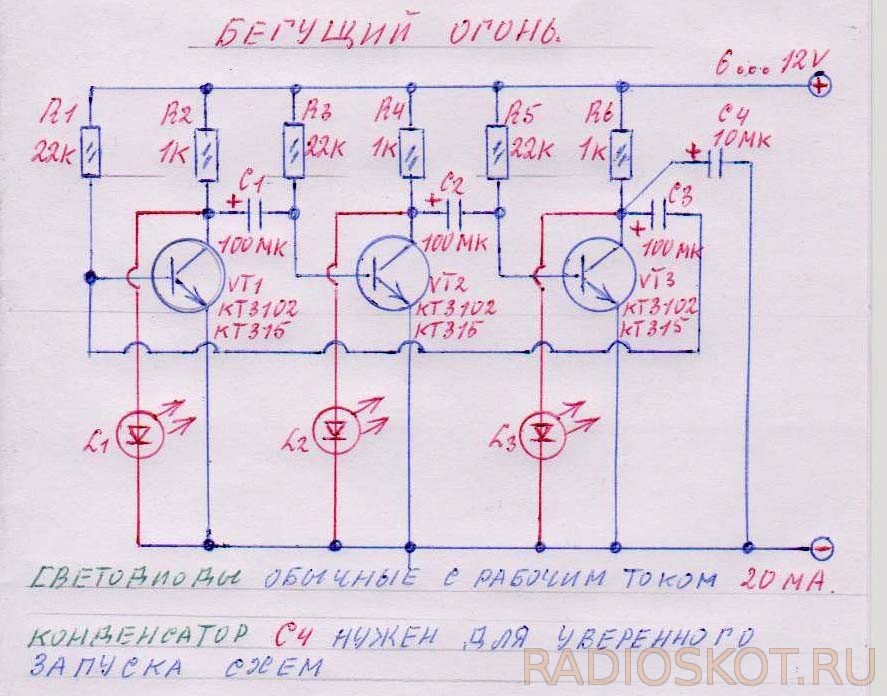

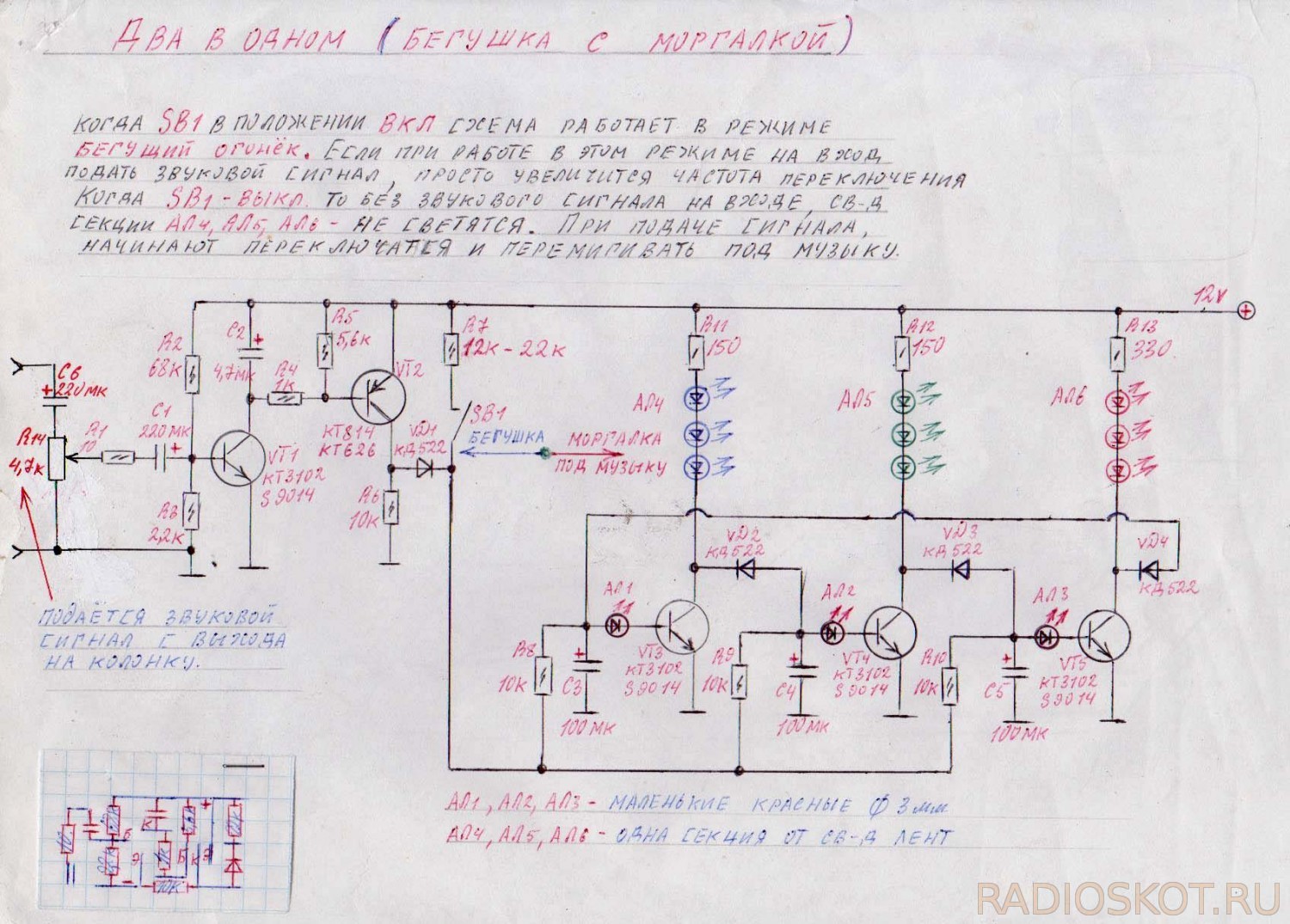

Вот несколько схемок бегущих огней LED

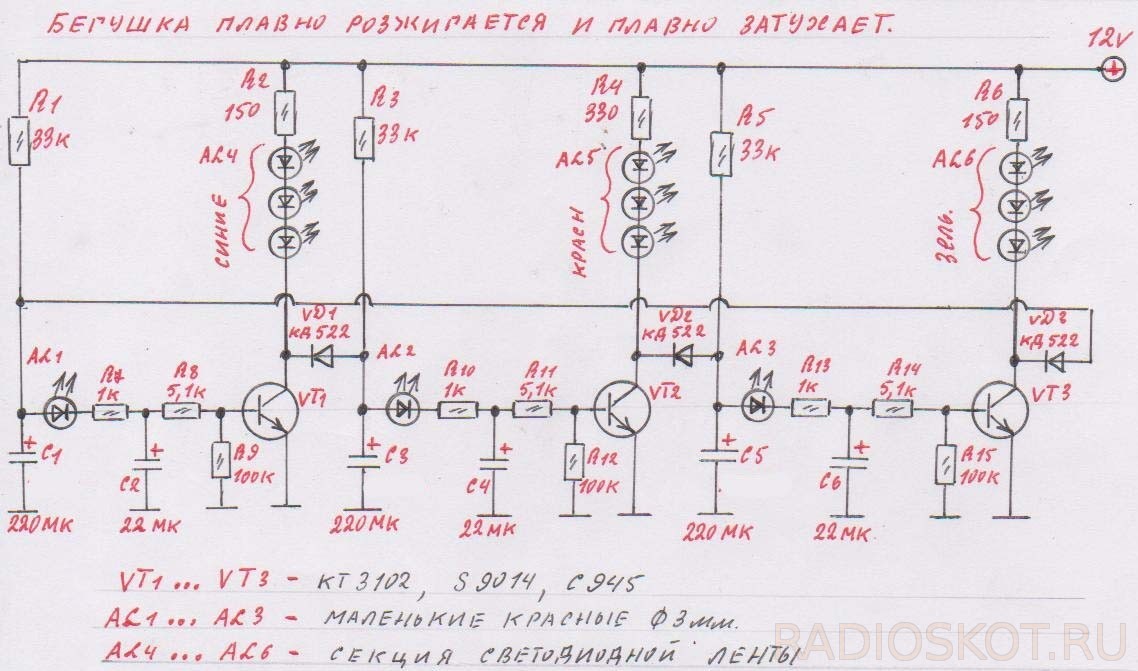

Это этот же вариант, только с эффектом плавного розжига и затухания светодиодов.

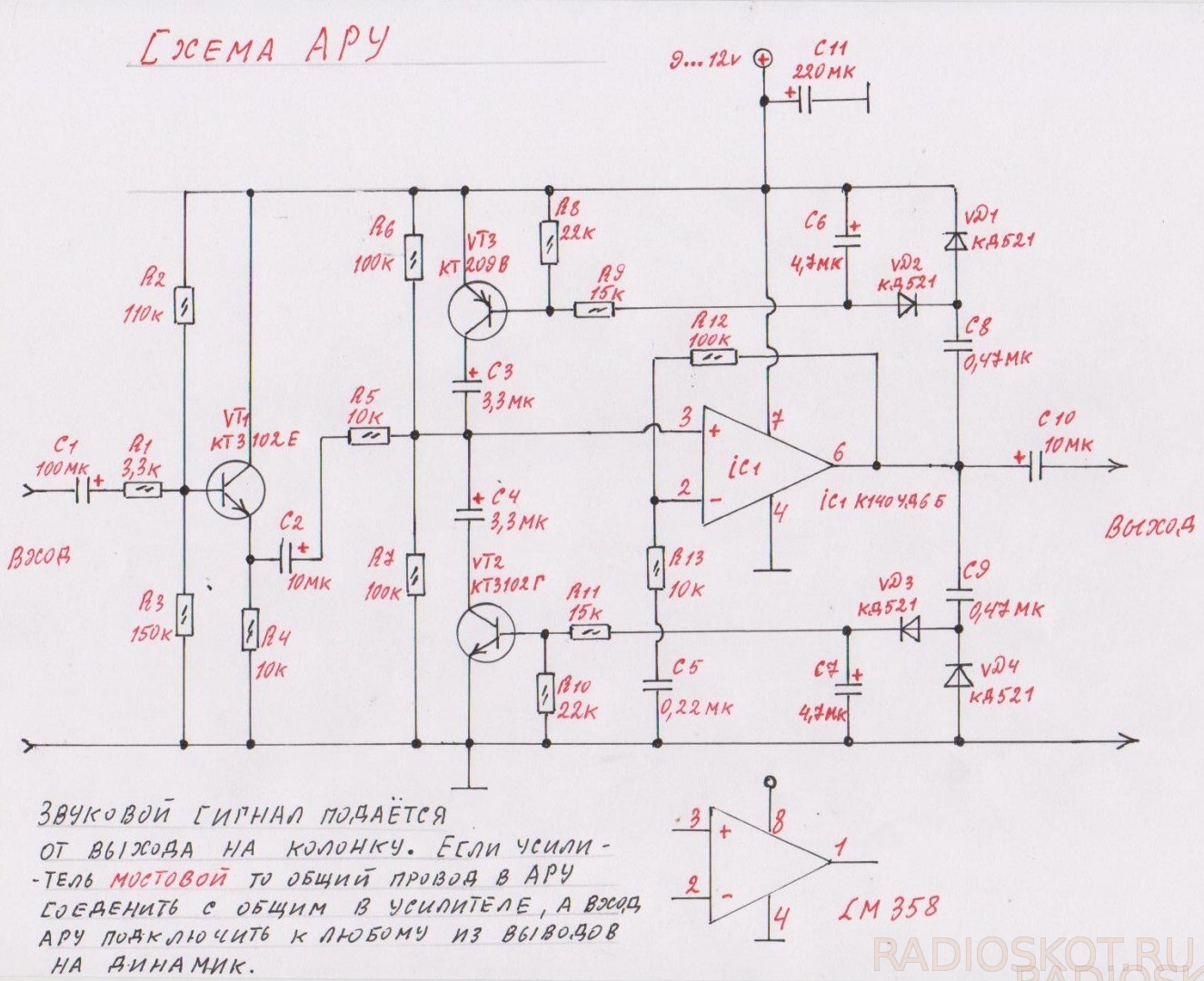

И вот ещё очень полезная схемка для ЦМУ и СДУ. Поскольку сейчас, к сожалению, на аппаратуре нету линейных выходов, и звуковой сигнал приходится брать от выхода на колонку или наушники, то при изменении уровня громкости на магнитофоне, приходится регулировать общий уровень на цветомузыкального устройства. Вот эта схема позволяет избавиться от такой проблемы. На её выходе поддерживается определённый уровень сигнала независимо от уровня сигнала на входе, начиная конечно с какого-то определённого минимума.
Причём схема работает чётко, сигнал на выходе не искажается, испытывал её с автомагнитолой, то есть сигнал подавал на вход схемы с выхода на динамик. Автор: senya70
