Схемы Квадрокоптеров

Квадрокоптер – это беспилотный летательный аппарат с четырьмя роторами, работающими по принципу несущих винтов. Его структурная схема включает несколько ключевых подсистем и компонентов, которые взаимодействуют для обеспечения полета, управления и выполнения различных задач.

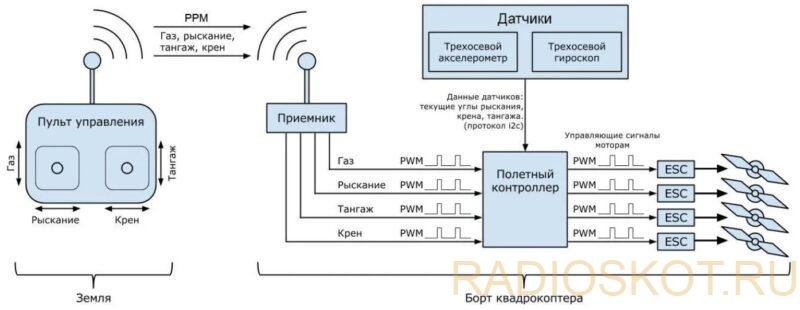

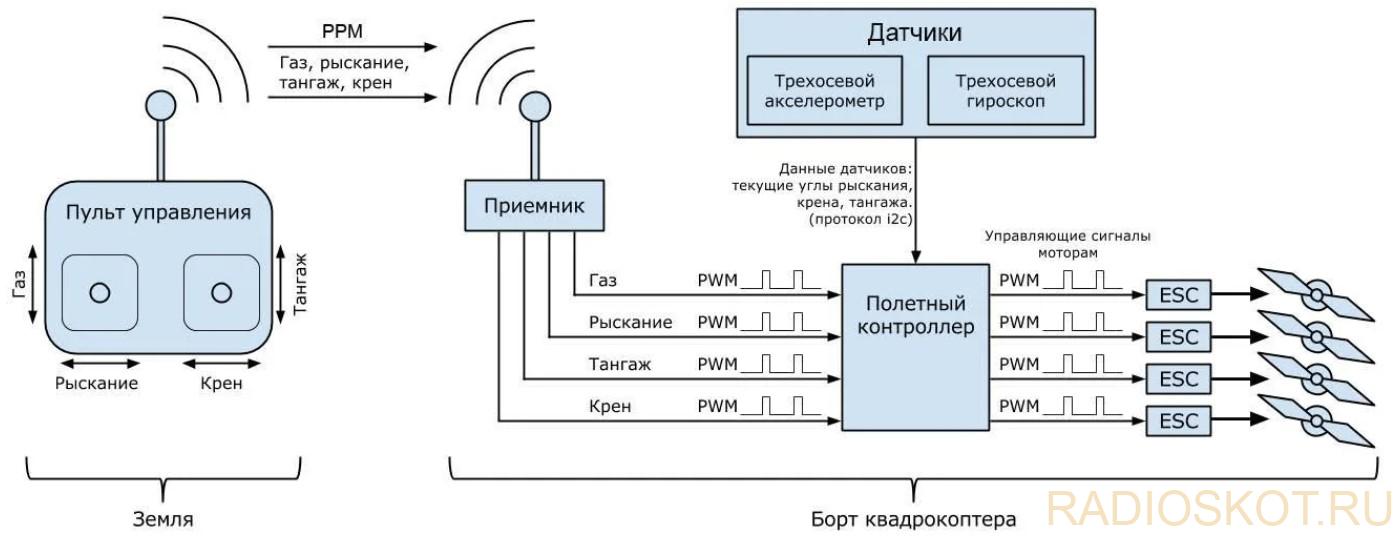

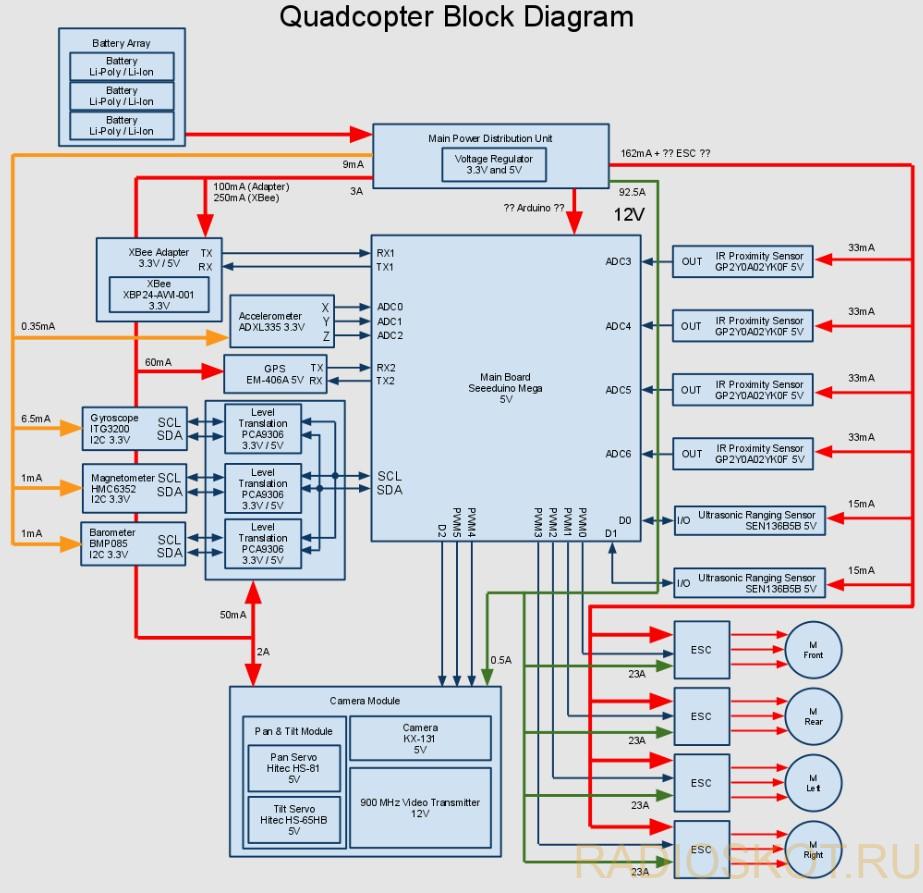

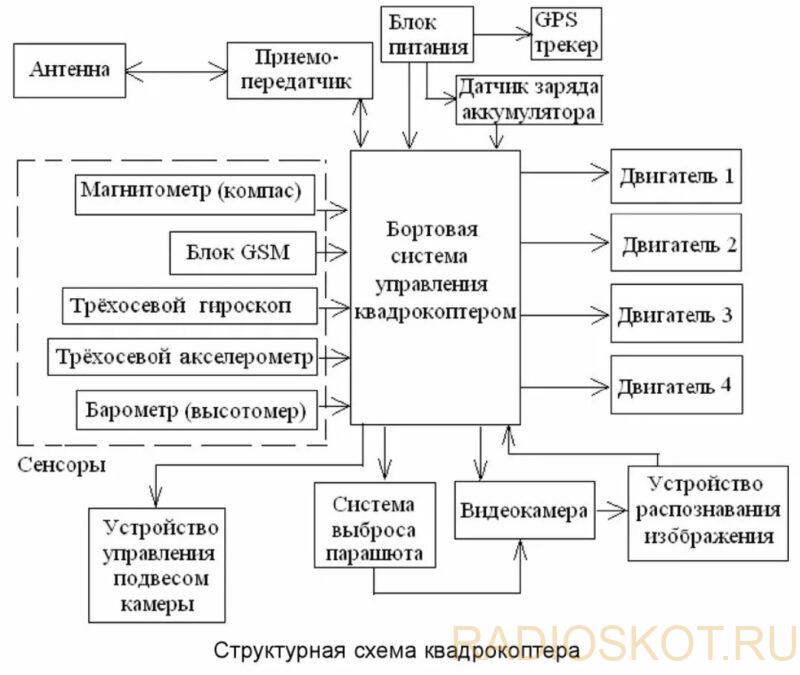

Структурная схема квадрокоптера

1. Механическая конструкция (рамка):
   • Рама: Основа, на которой закреплены все компоненты. Обычно изготавливается из легких и прочных материалов, таких как углепластик или алюминий.
   • Лучи: Крепления для двигателей, расположенные симметрично.
   • Шасси: Для безопасной посадки.
2. Пропульсивная система:
   • Моторы (4 шт.):
     • Бесколлекторные моторы (BLDC) используются из-за их высокой эффективности и надежности.
     • Расположены на концах лучей.
   • Пропеллеры (винты):
     • Два вращаются по часовой стрелке (CW), два — против часовой стрелки (CCW), чтобы компенсировать момент и обеспечить стабильность.
     • Выбор размера пропеллеров зависит от массы квадрокоптера.
3. Силовая система:
   • Аккумулятор: Источник питания. Литий-полимерные (Li-Po) аккумуляторы наиболее распространены из-за их высокой энергоемкости.
   • Преобразователь напряжения (BEC): Обеспечивает питание для электронных компонентов.
   • Разъемы и проводка: Связывают аккумулятор с другими компонентами.
4. Система управления полетом:
   • Полетный контроллер (Flight Controller):
     • Центральный процессор, управляющий всеми аспектами работы квадрокоптера.
     • Получает данные от сенсоров, вычисляет управление моторами.
   • IMU (инерциальный измерительный блок):
     • Включает гироскоп, акселерометр и иногда магнитометр.
     • Определяет ориентацию и ускорение.
   • GPS-модуль:
     • Определяет местоположение и высоту.
     • Используется для автономного полета и возврата в точку старта.
   • Барометр: Для определения высоты.
   • Компасы: Для ориентации относительно магнитного поля Земли.
5. Система привода (ESC — Electronic Speed Controllers):
   • Контроллеры скорости вращения двигателей.
   • Принимают команды от полетного контроллера и изменяют скорость каждого мотора.
6. Система связи:
   • Передатчик и приемник радиоуправления (RC):
     • Передатчик находится у пилота, приемник на квадрокоптере.
     • Используется для передачи управляющих команд.
   • Телеметрия:
     • Передача данных о состоянии квадрокоптера (например, напряжение батареи, координаты) на землю.
   • Видеопередатчик и камера:
     • Камера фиксирует изображение, а видеопередатчик отправляет видео на экран оператора.
7. Программное обеспечение:
   • Алгоритмы стабилизации и управления.
   • Программы для настройки и калибровки компонентов.
8. Дополнительные компоненты:
   • Светодиоды: Для индикации состояния и облегчения визуального контроля.
   • Датчики столкновения: Используются в автономных системах для предотвращения аварий.
   • Грузовой отсек: Для транспортировки полезной нагрузки.

Принцип работы квадрокоптера

1. Запуск:
   • Включение питания активирует полетный контроллер, сенсоры и ESC.
   • Сенсоры калибруются, чтобы определить начальные параметры положения.
2. Взлет и стабилизация:
   • Контроллер получает команды от пилота или автономной программы.
   • ESC регулируют скорость вращения пропеллеров для подъема.
3. Полёт:
   • Управление по трем осям (крен, тангаж, рыскание) достигается изменением скорости отдельных моторов.
   • GPS и барометр обеспечивают стабилизацию и удержание высоты.
4. Посадка:
   • Контроллер плавно уменьшает обороты всех моторов.
5. Автономные функции:
   • Используются датчики, GPS и алгоритмы для выполнения заданий, например, облета точки интереса или возврата домой.

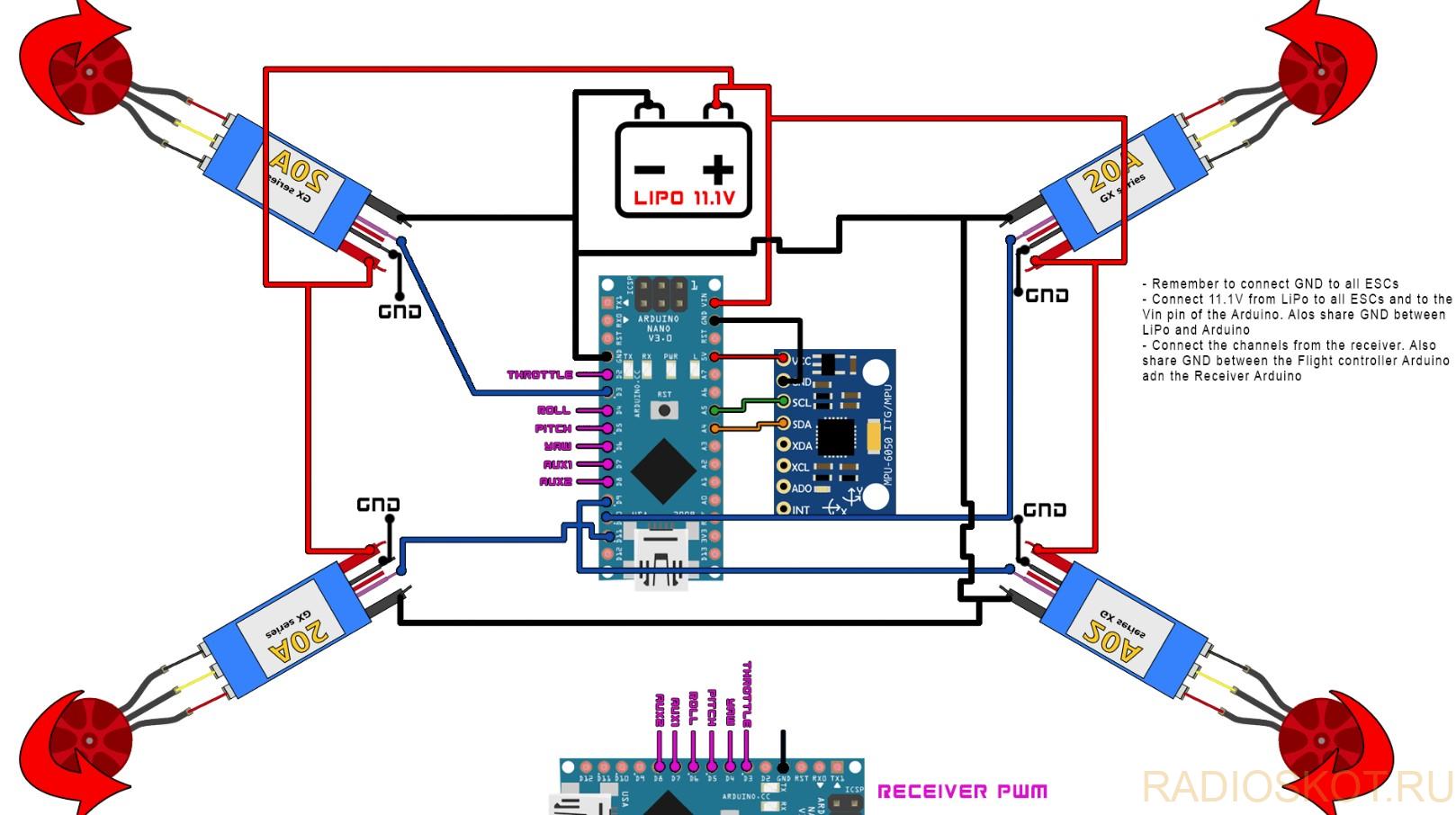

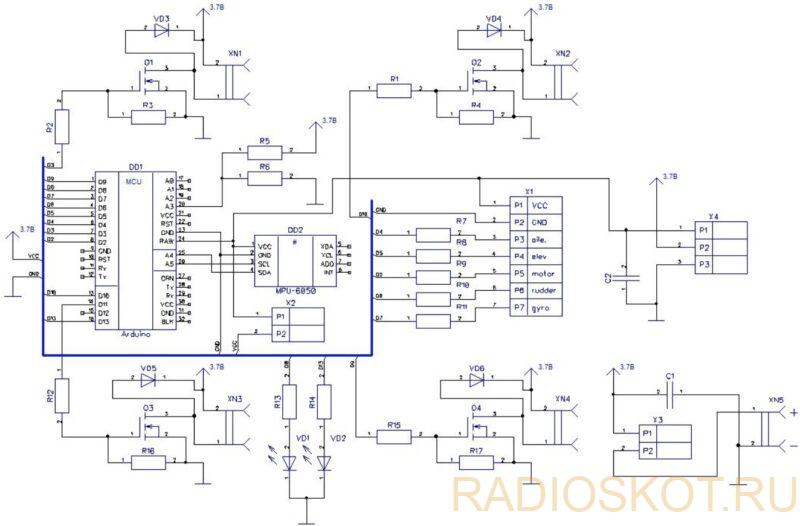

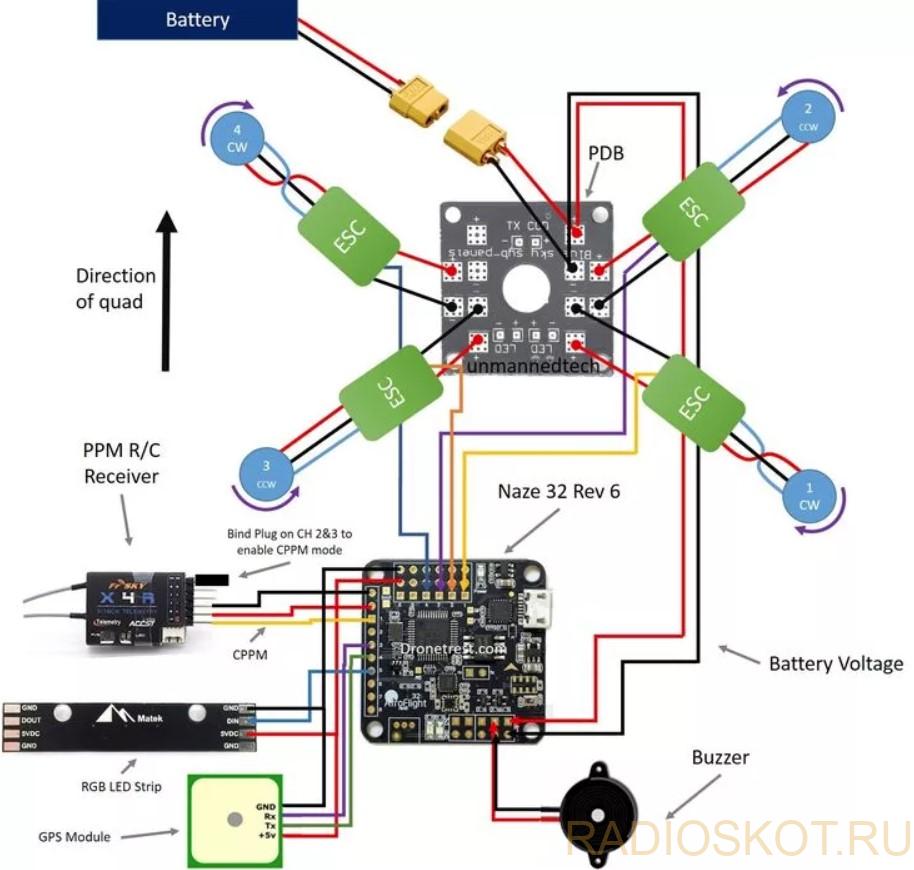

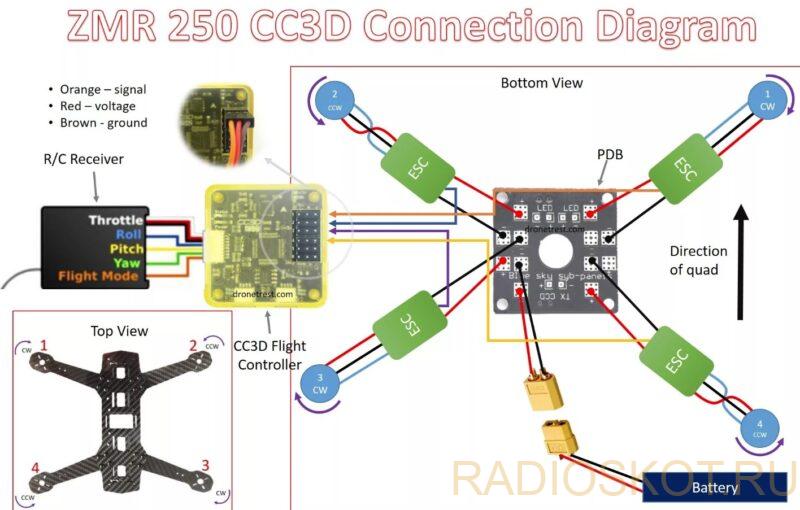

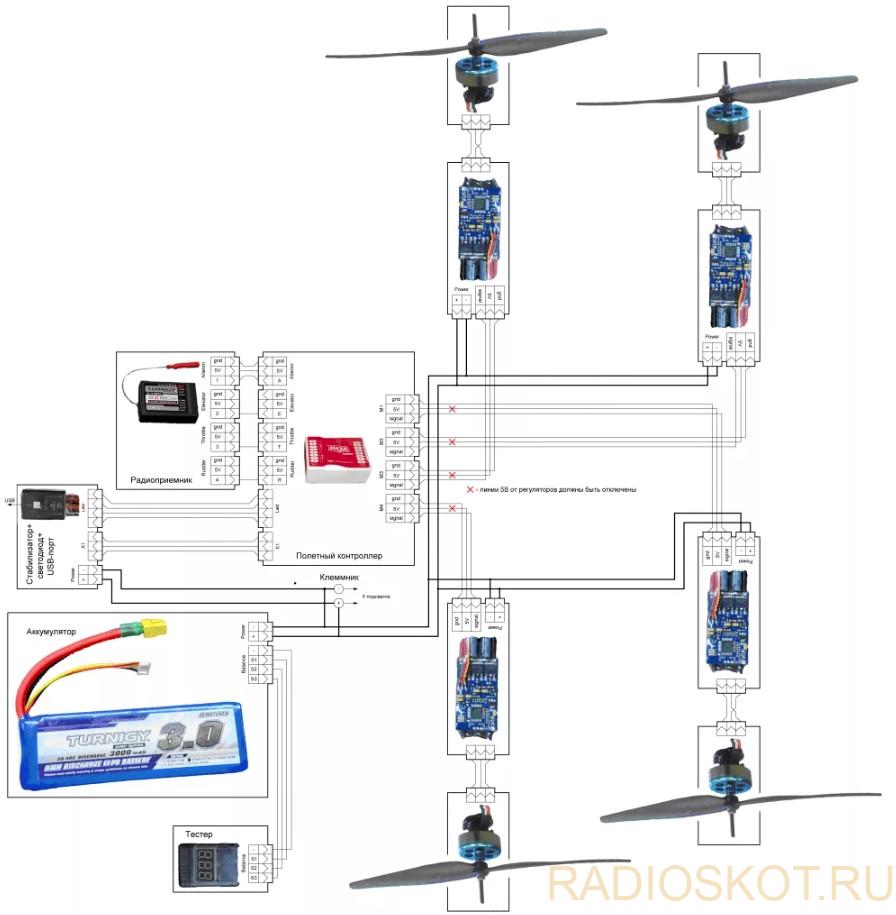

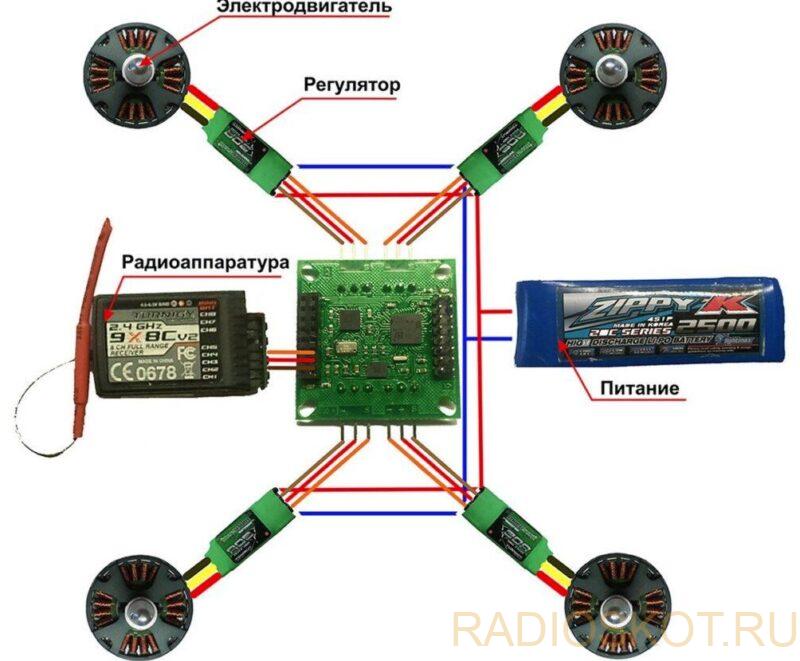

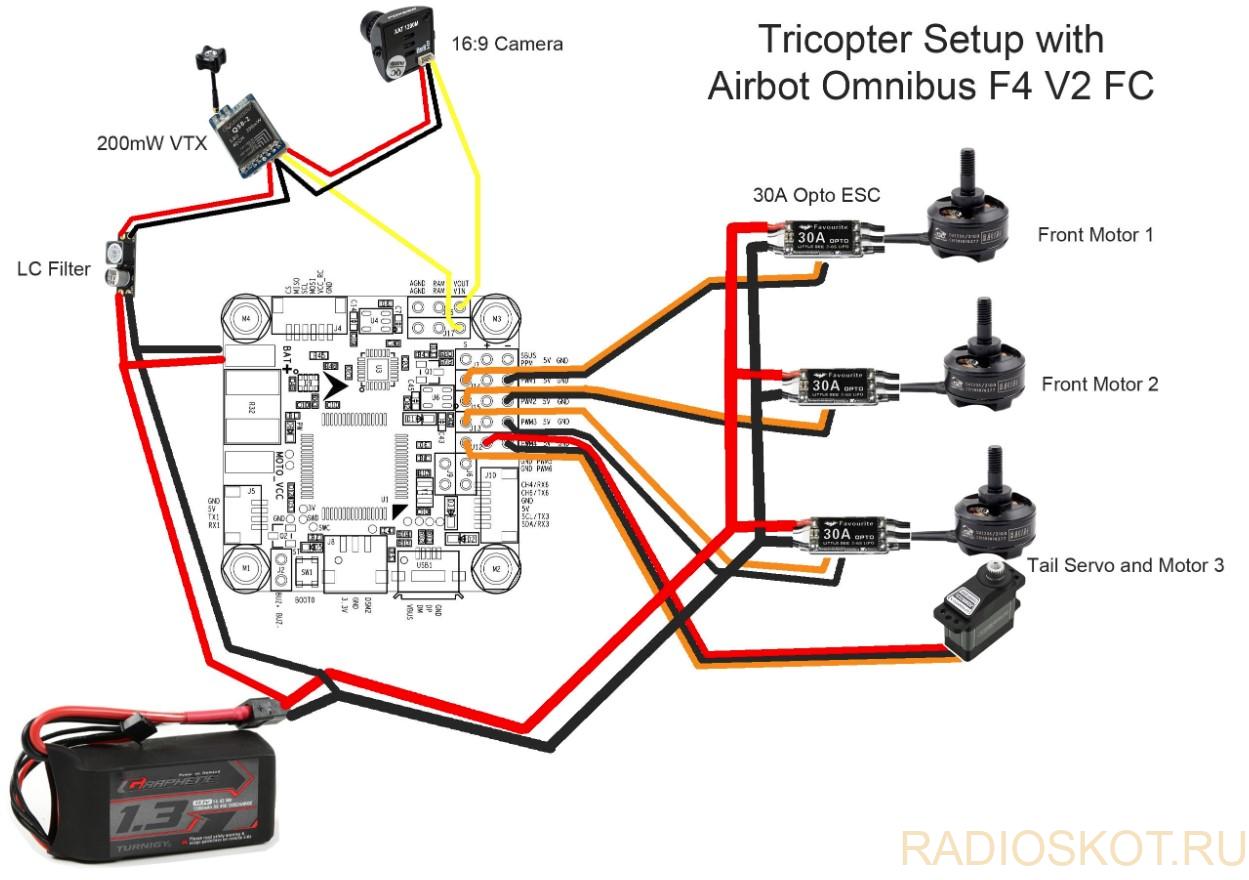

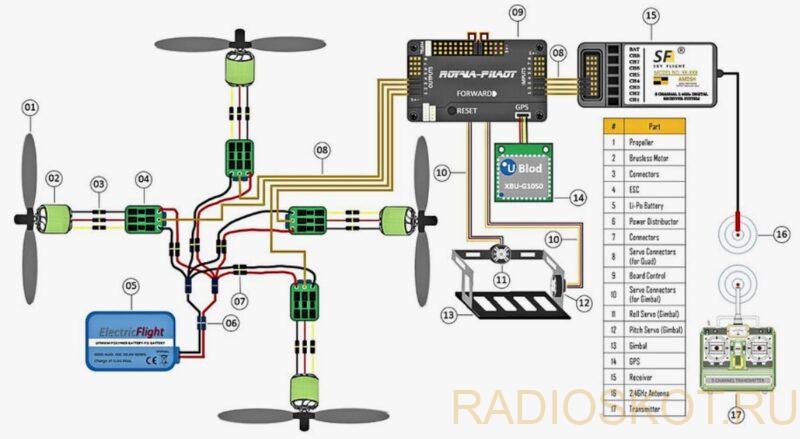

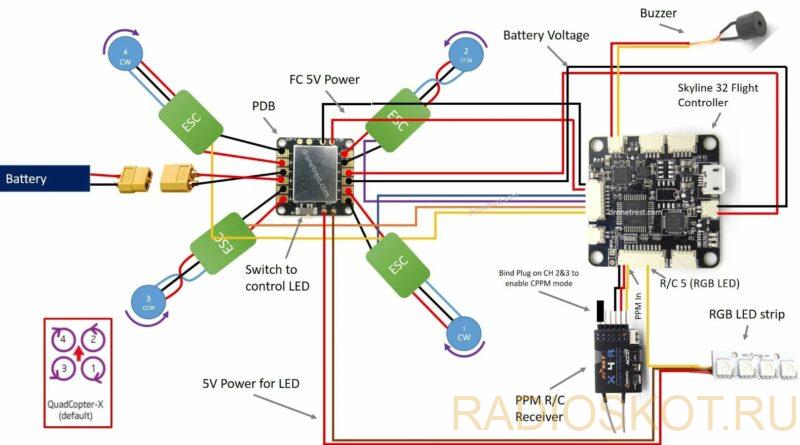

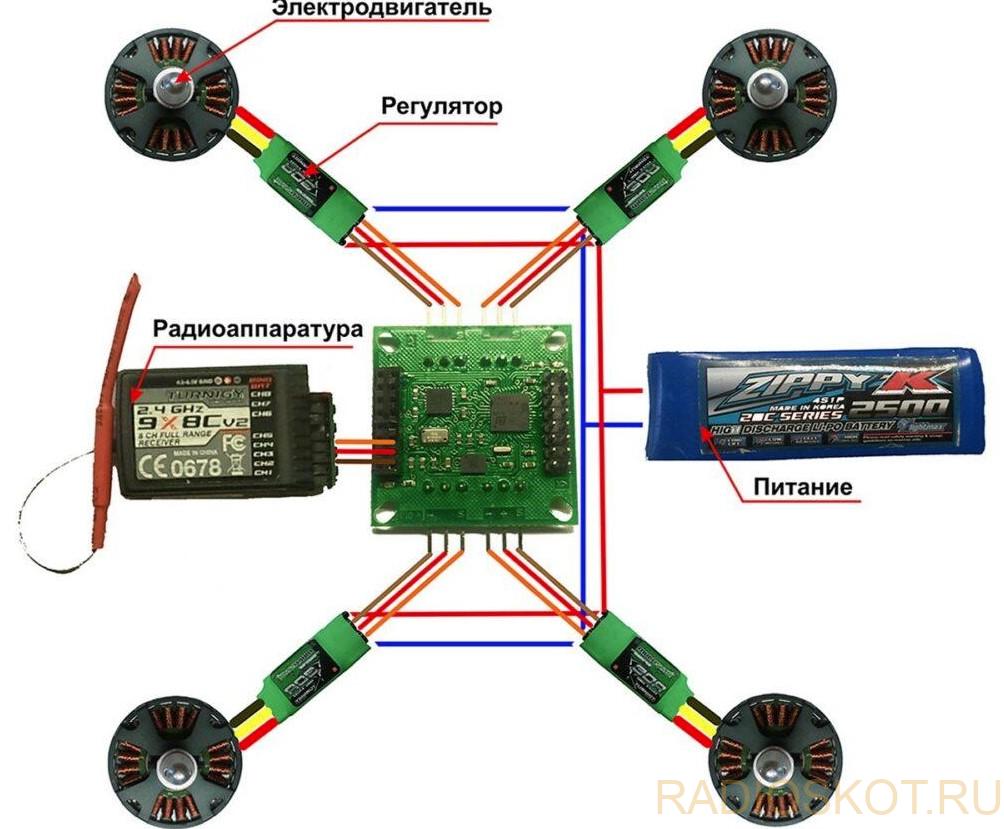

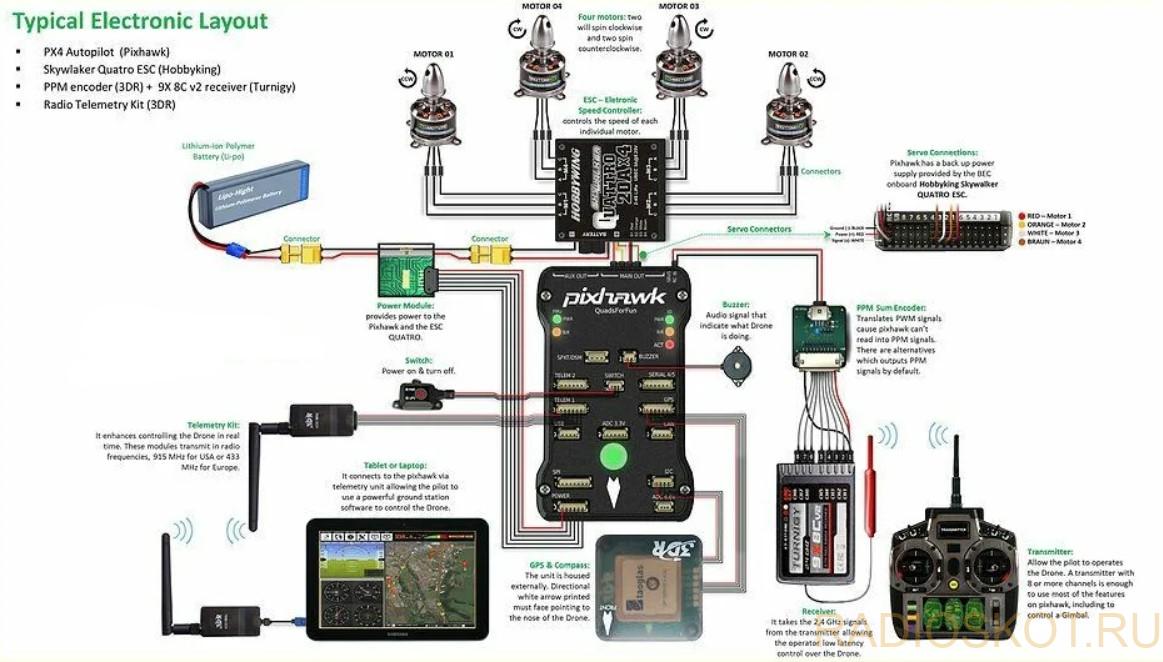

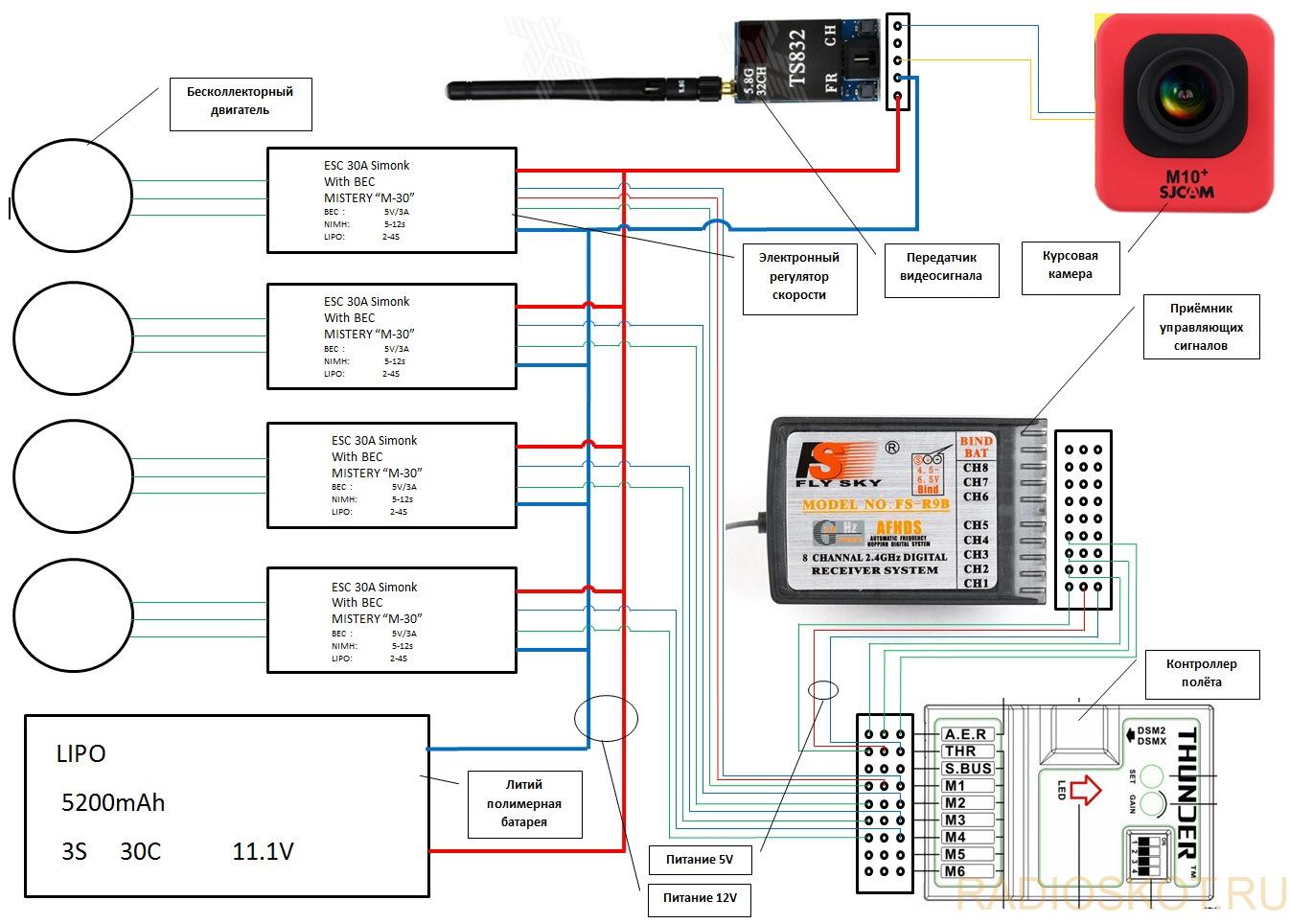

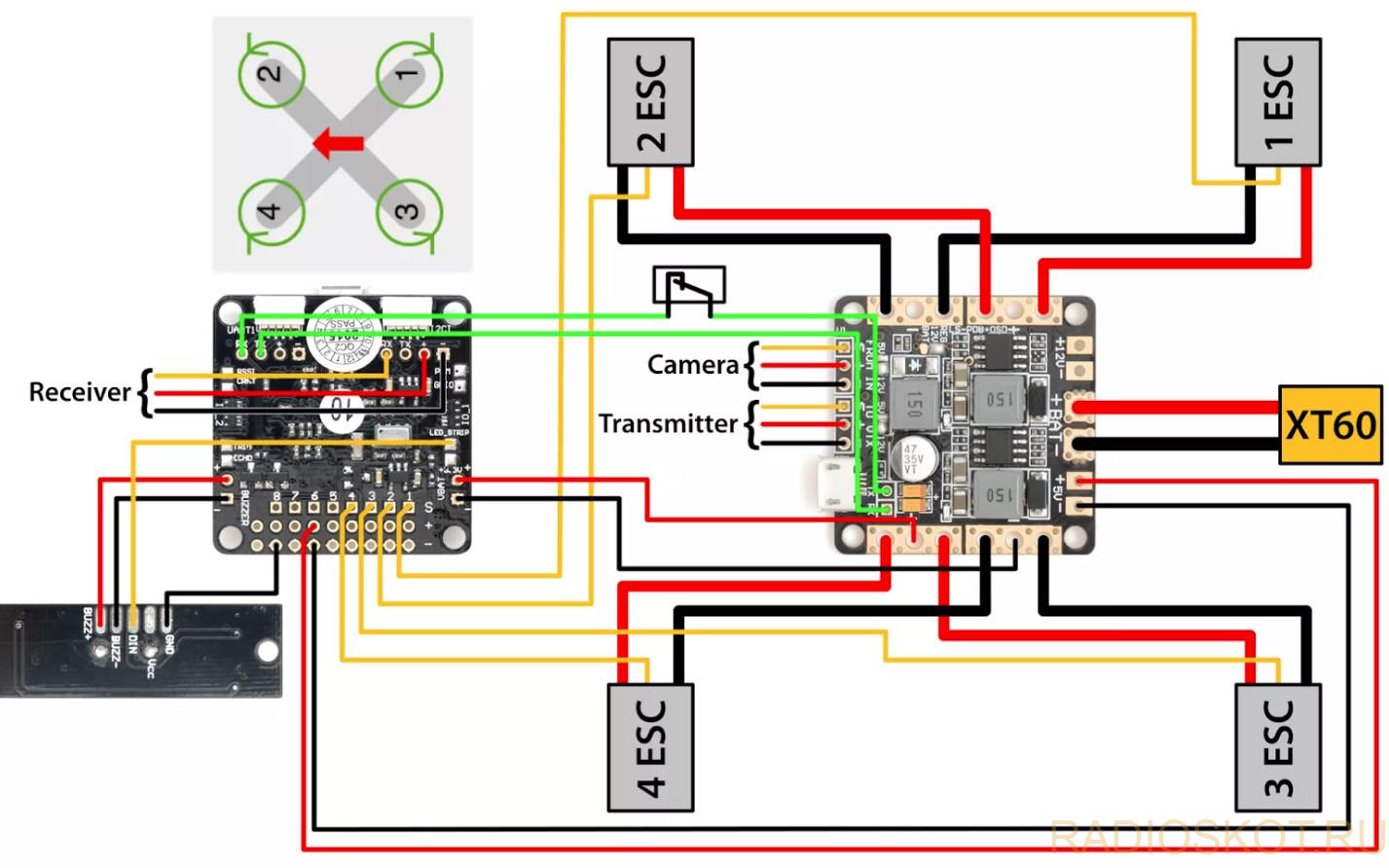

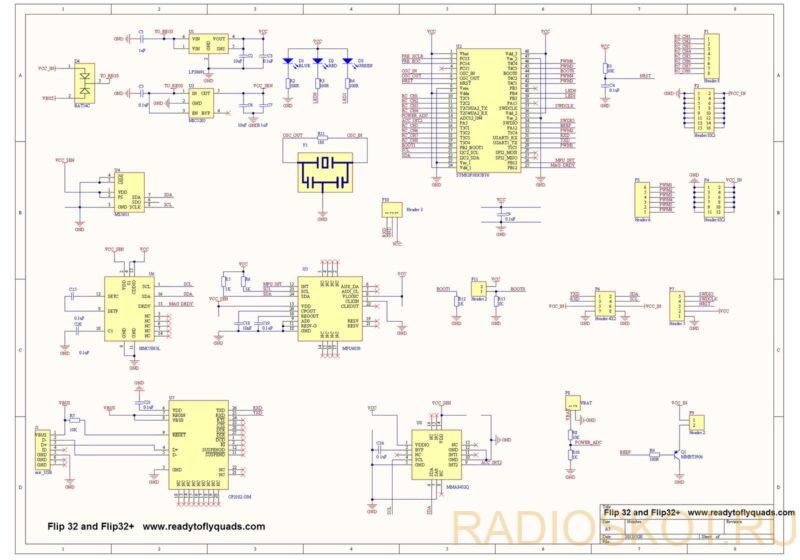

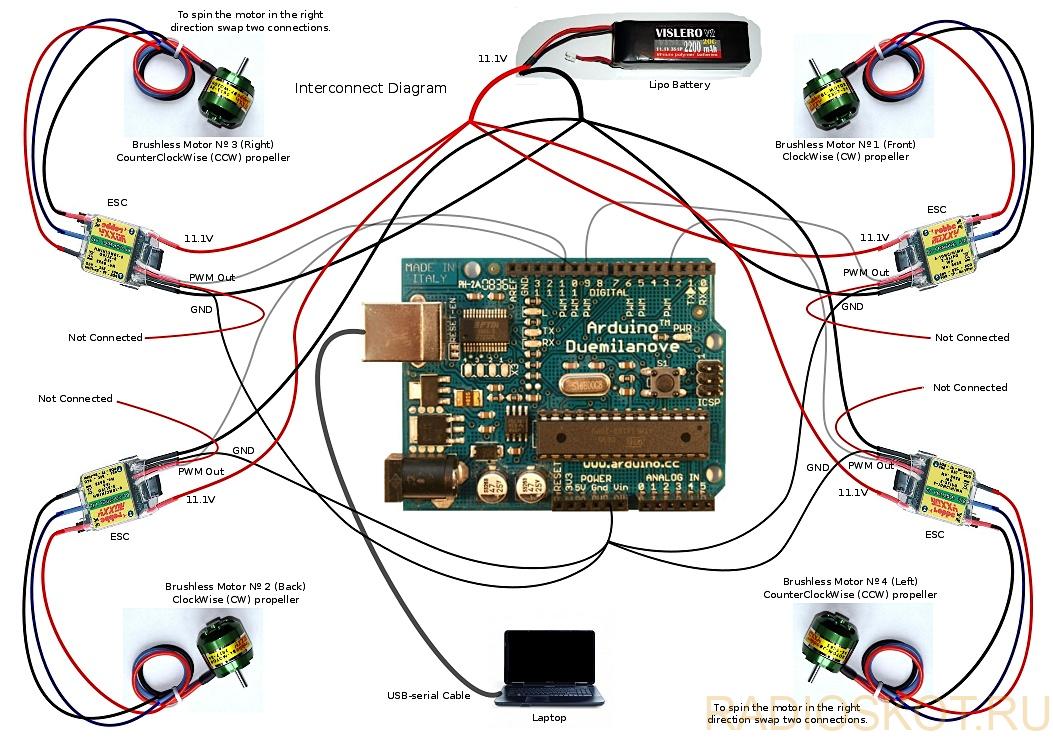

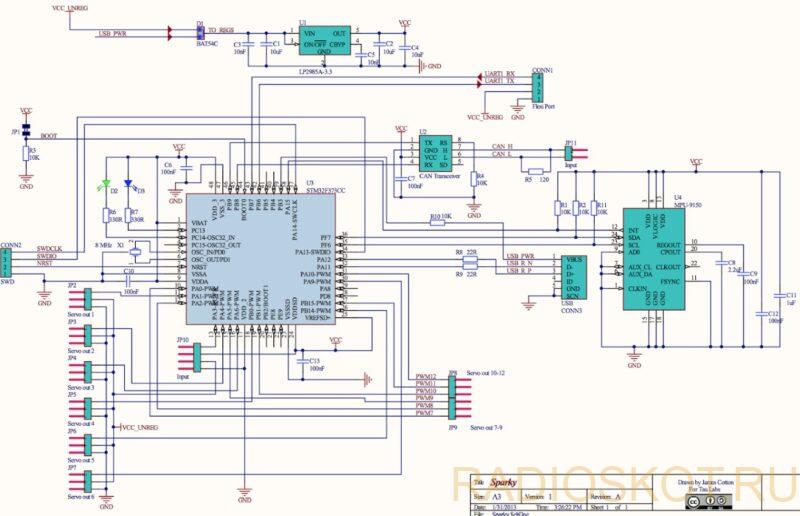

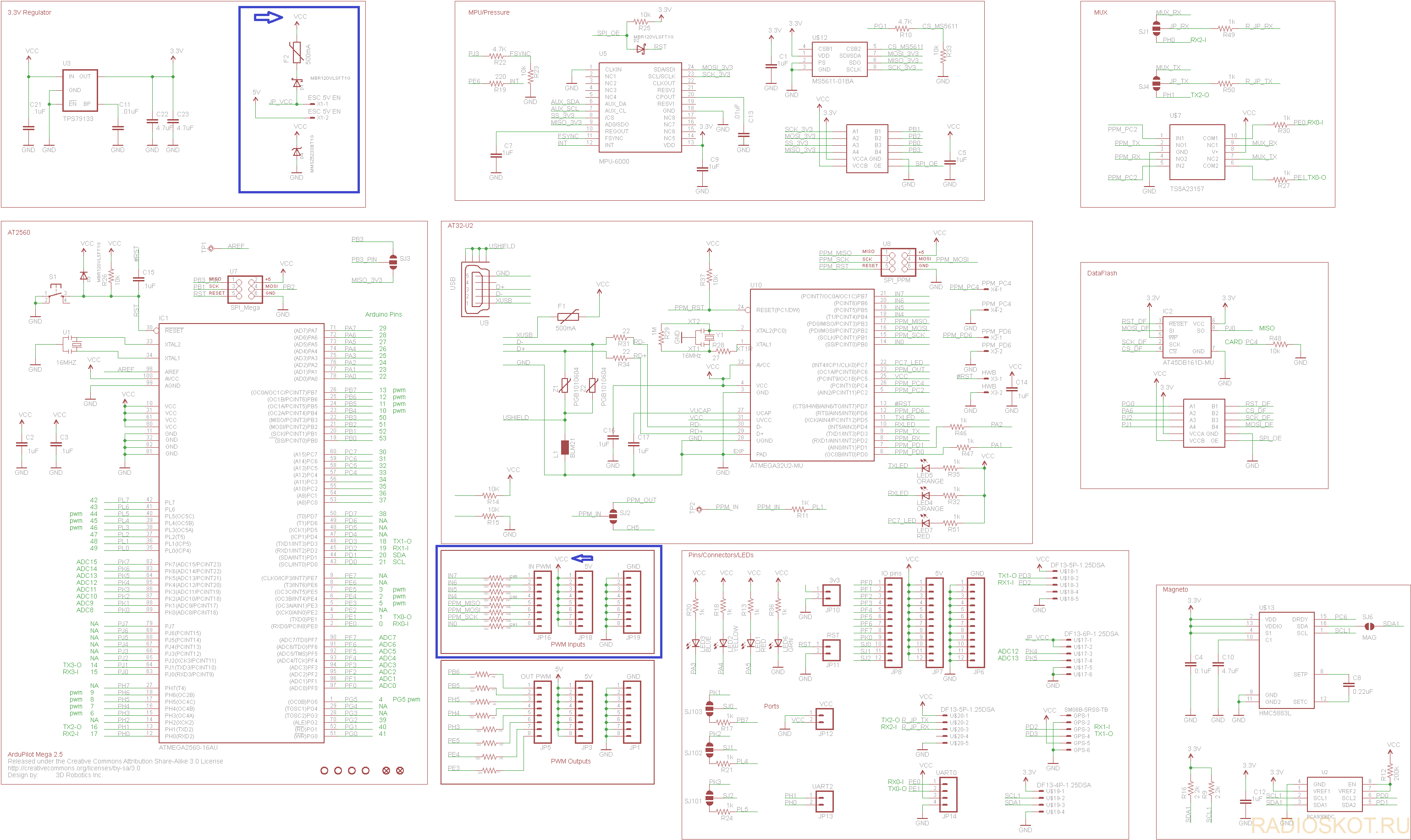

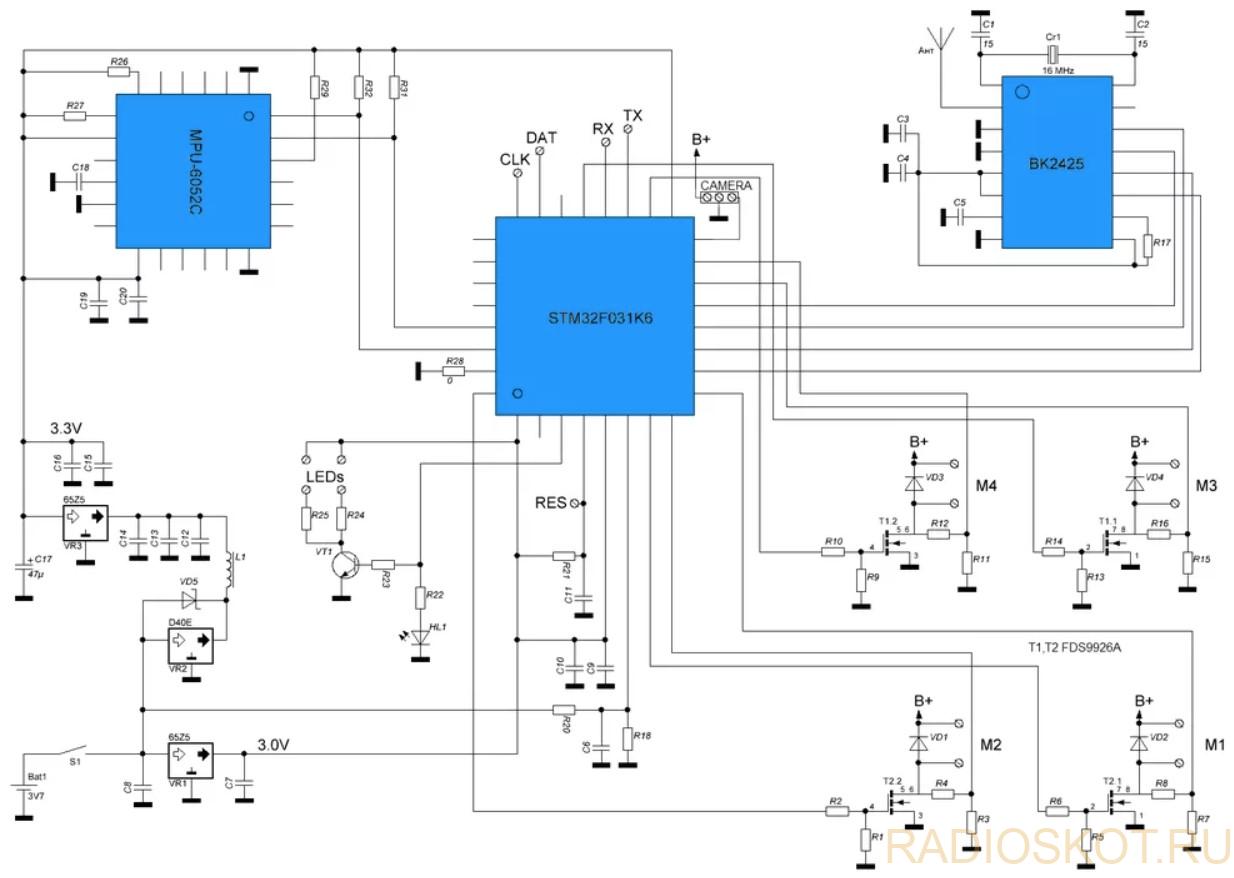

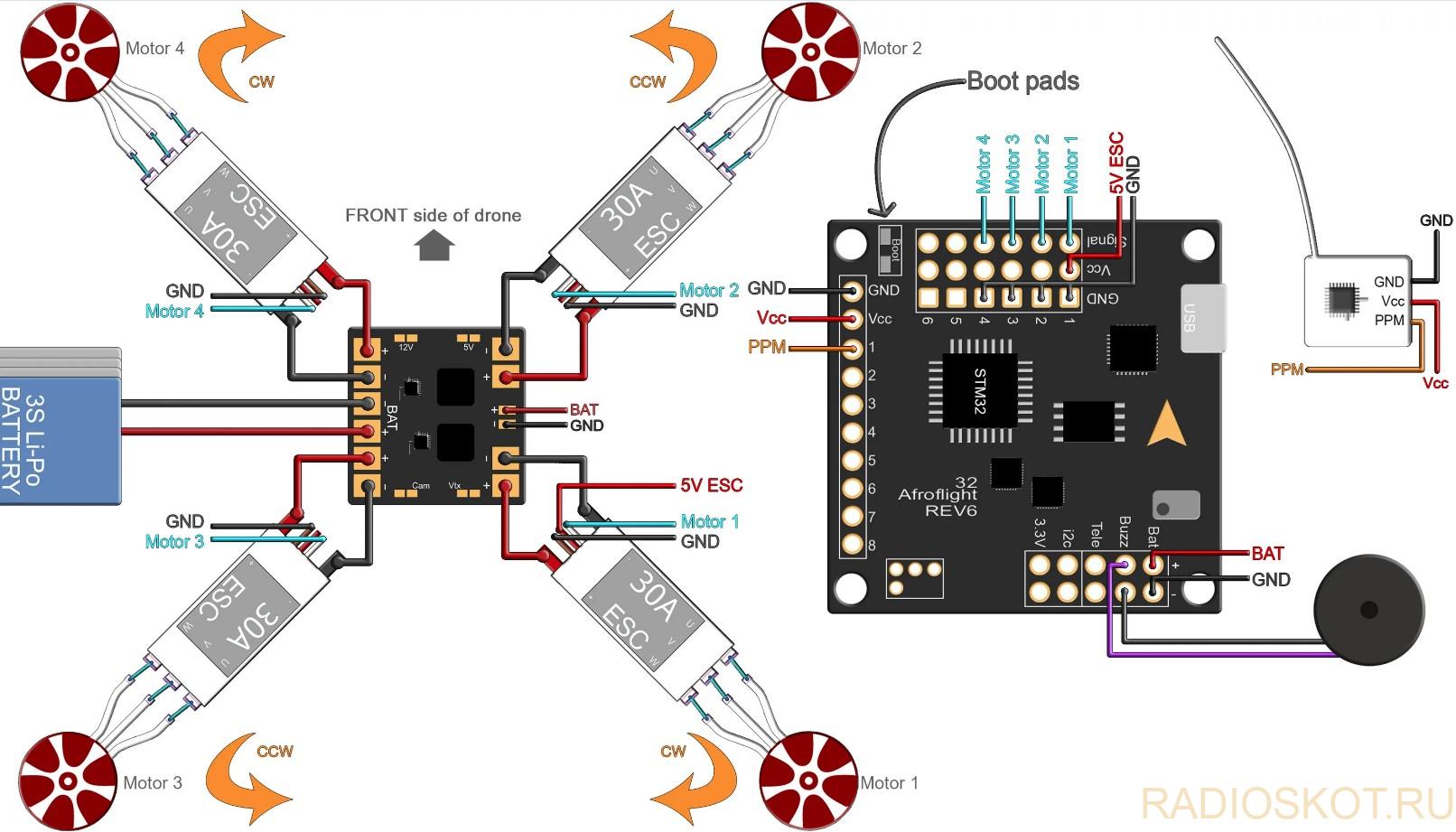

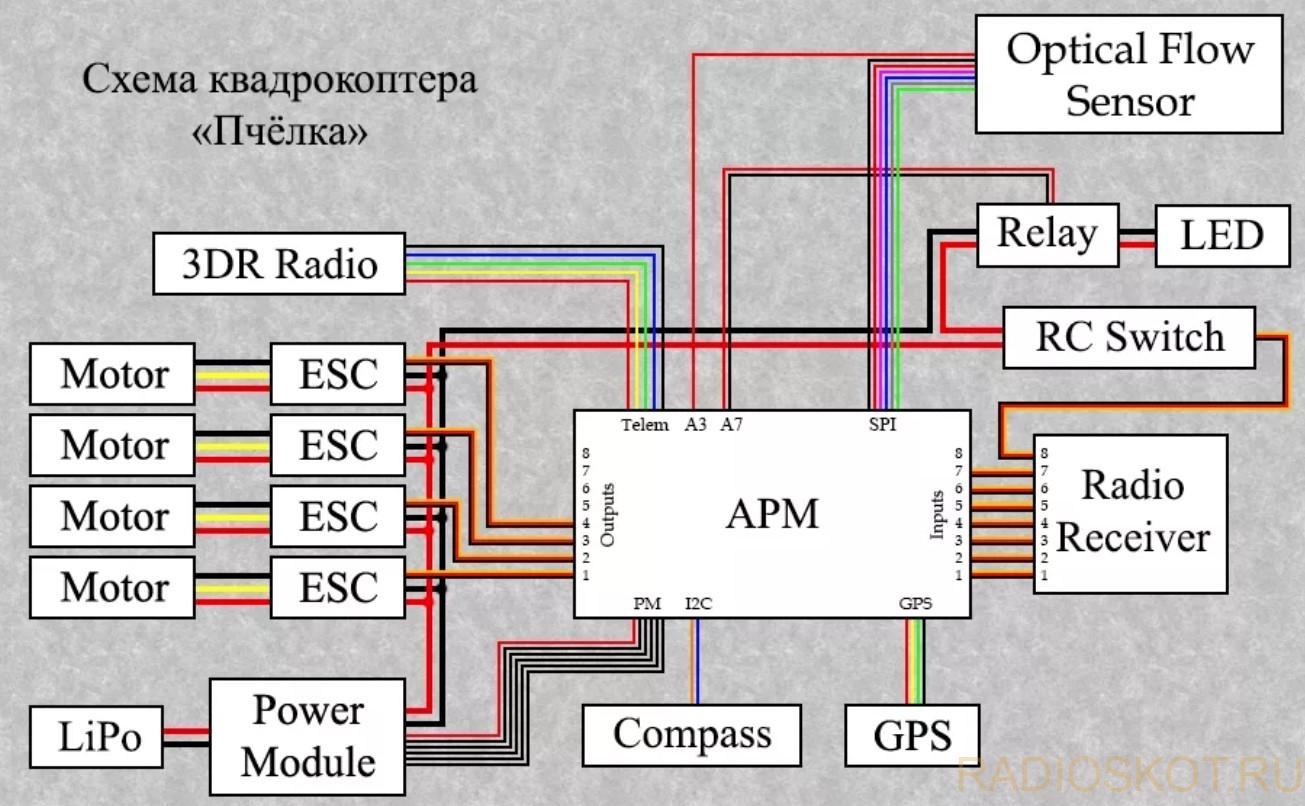

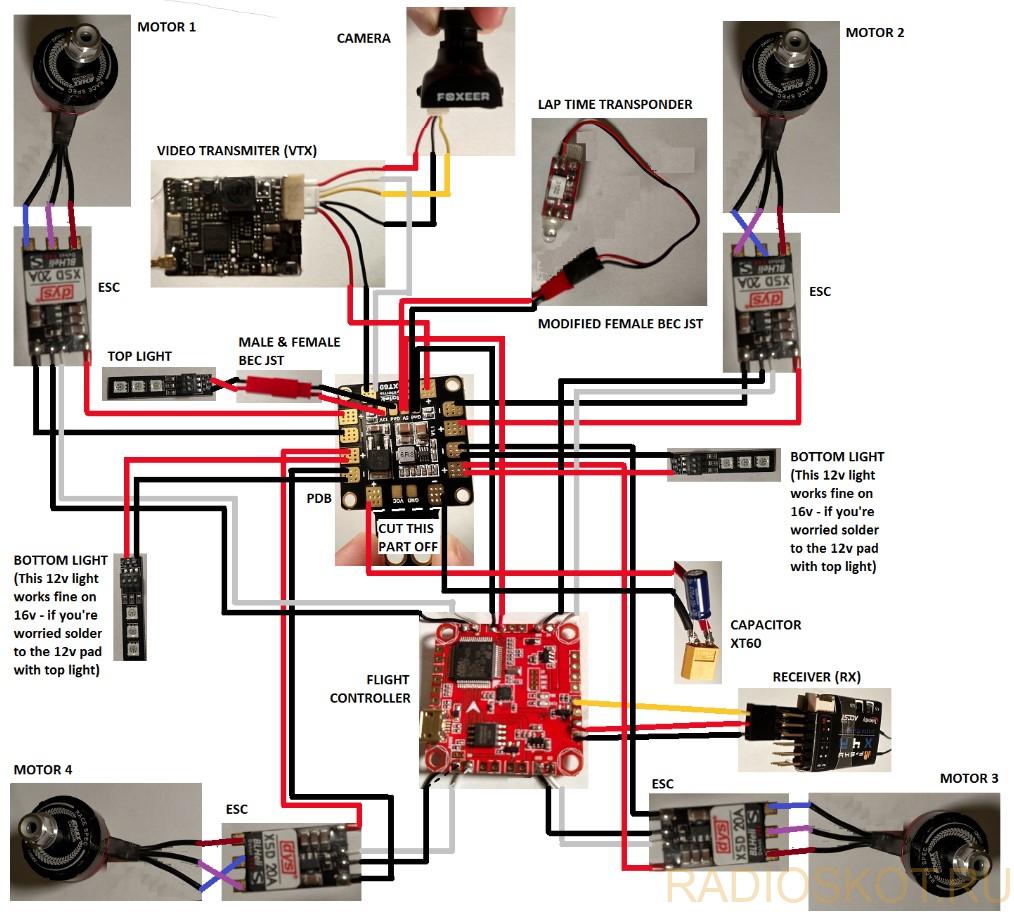

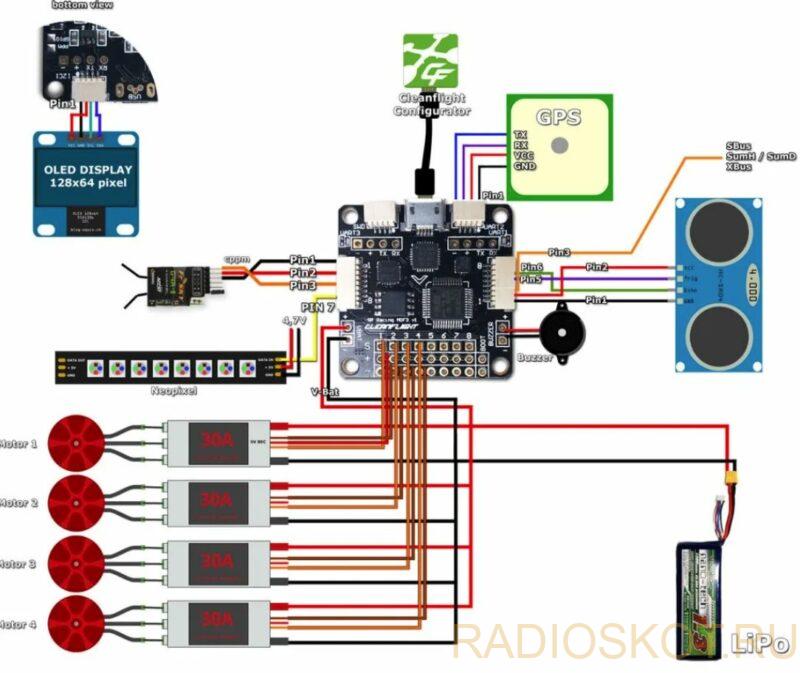

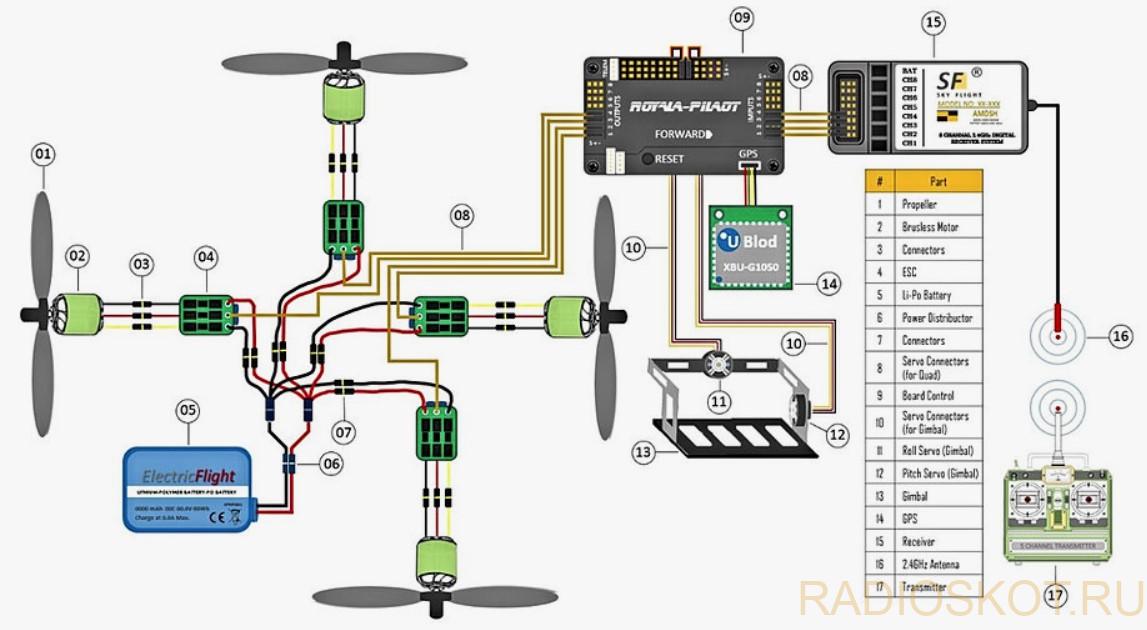

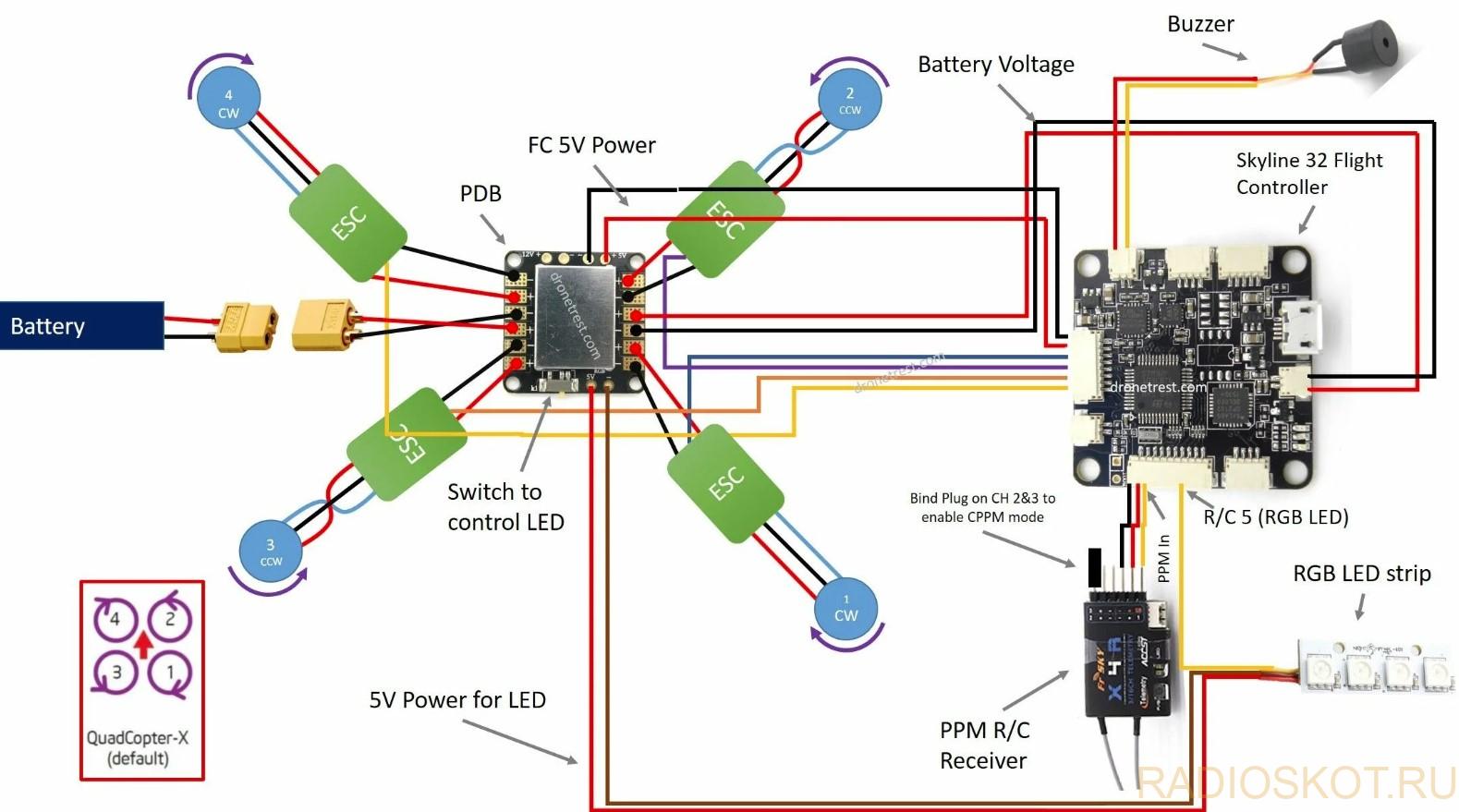

Принципиальная схема квадрокоптера



Принципиальная схема квадрокоптера описывает его электронные компоненты и их электрические соединения. Она определяет, как сигнал передается между узлами, как компоненты питаются, и как осуществляется управление. Вот подробное описание компонентов принципиальной схемы:

1. Источник питания

• Литий-полимерный аккумулятор (Li-Po):
  • Основной источник энергии для всех компонентов.
  • Напряжение аккумулятора обычно 3S (11.1 В) или 4S (14.8 В), иногда выше (6S для мощных дронов).
• Преобразователь напряжения (BEC):
  • Регулирует напряжение для питания компонентов (например, полетного контроллера и приемника).
  • Обычно выдает 5 В или 3.3 В.

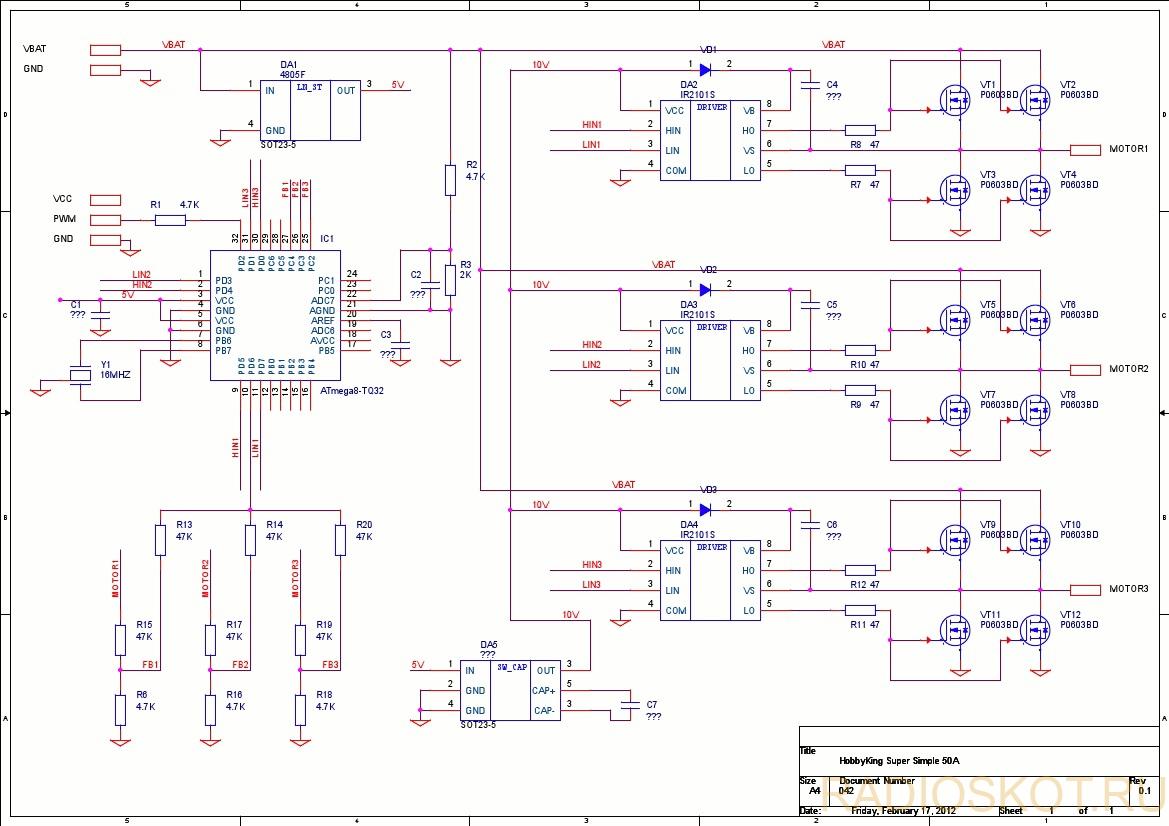

2. Моторы и их управление

• Бесколлекторные моторы (4 шт.):
  • Подключаются к ESC через 3 провода (фазы).

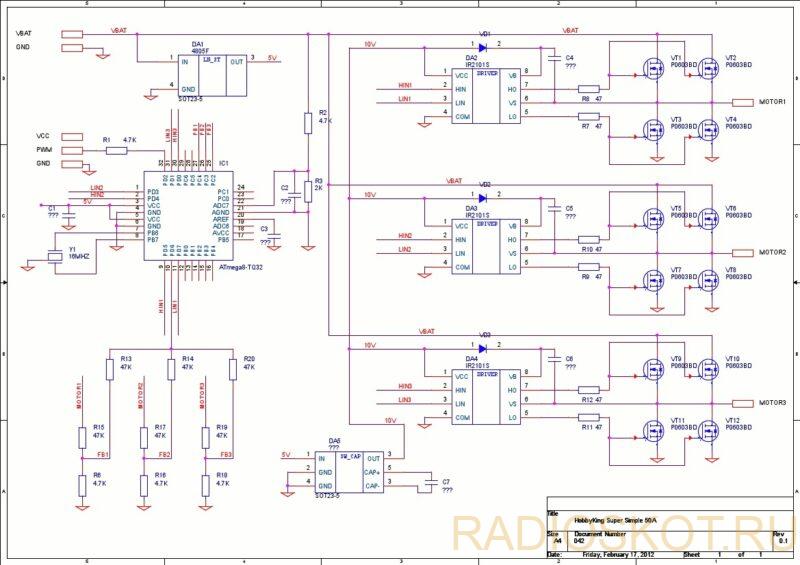

• ESC (регуляторы скорости):
  • Принимают сигнал от полетного контроллера (PWM, DShot или аналогичный протокол).
  • Питаются напрямую от аккумулятора.
  • Контролируют скорость вращения моторов, изменяя ток на обмотках.

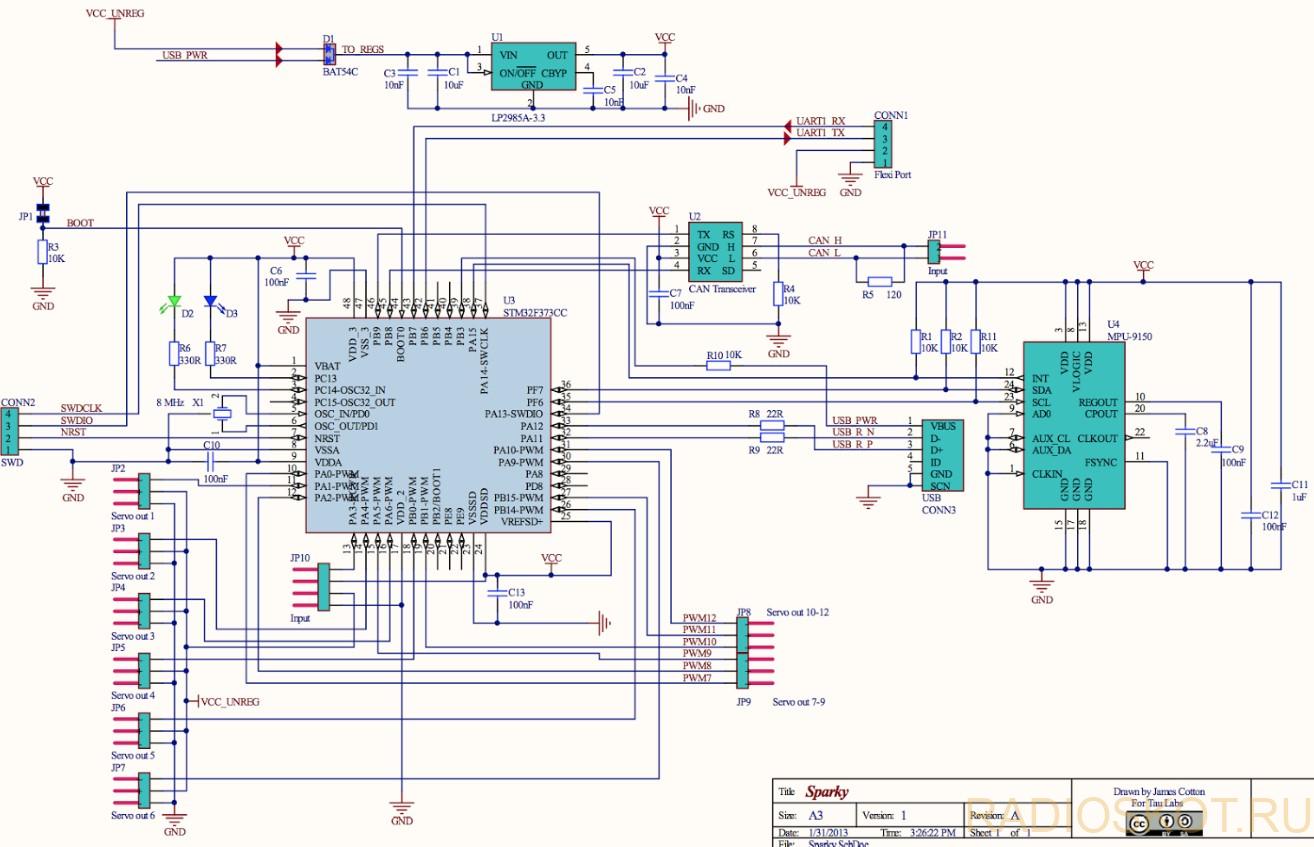

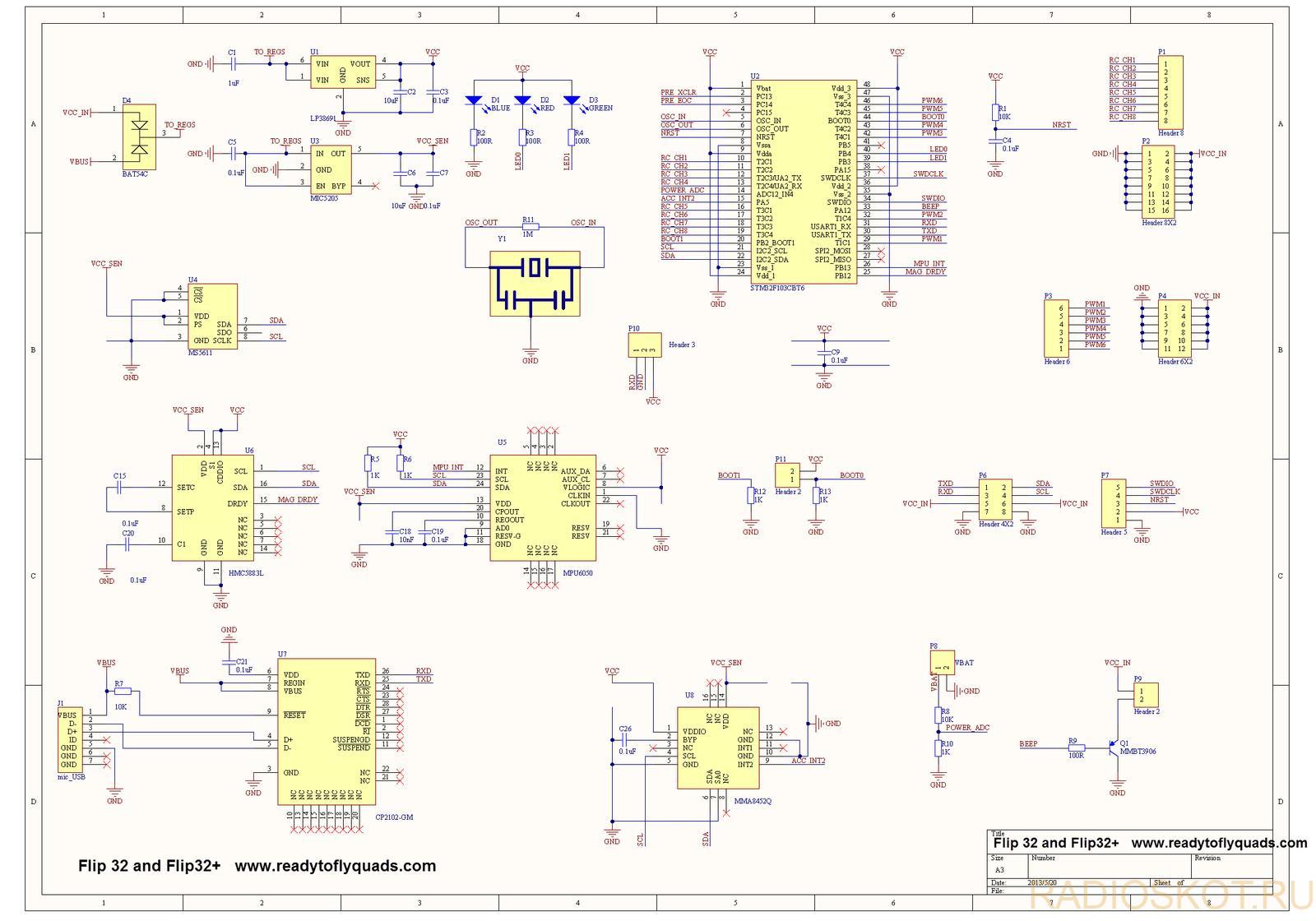

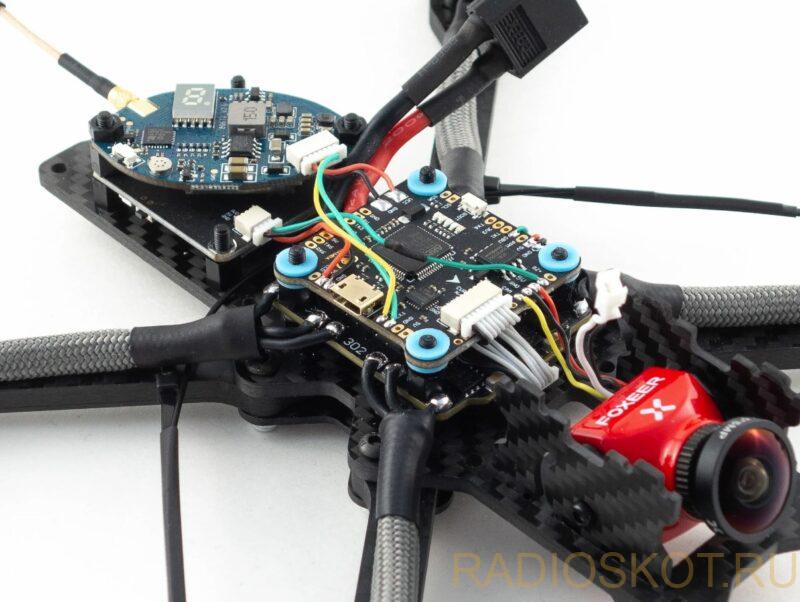

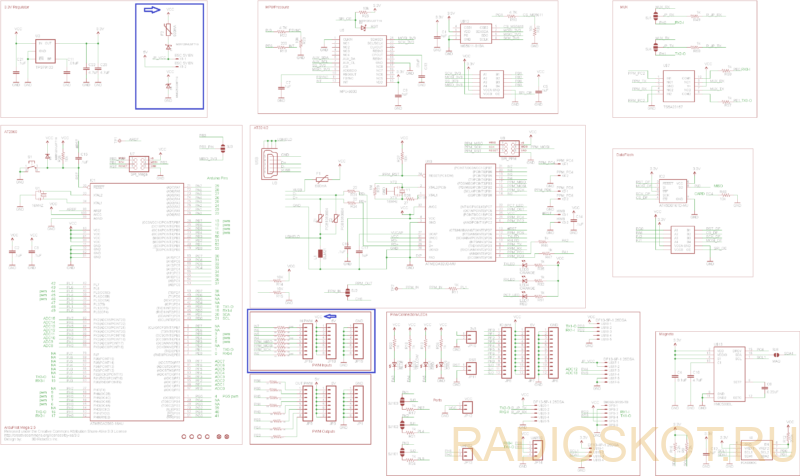

3. Полетный контроллер (Flight Controller)

• Центральный узел схемы.
• Состоит из микроконтроллера (например, STM32) и вспомогательных чипов.
• Подключения:
  • К ESC: Выдает сигналы управления моторами.
  • К сенсорам: Принимает данные от гироскопа, акселерометра, барометра, GPS и магнитометра.
  • К приемнику RC: Получает команды от пилота.
  • К вспомогательным устройствам: Камеры, светодиоды, телеметрия.
  • Питание: От BEC через 5 В линию.

4. Сенсоры и навигация

• IMU (гироскоп + акселерометр):
  • Встроен в полетный контроллер или подключается отдельно через интерфейс (I²C или SPI).
  • Измеряет угловую скорость и линейное ускорение.
• Барометр:
  • Для измерения высоты.
  • Подключается через I²C.
• Магнитометр:
  • Определяет ориентацию в пространстве относительно магнитного поля.
• GPS-модуль:
  • Подключается через UART.
  • Выдает координаты и скорость.

5. Система связи

• Приемник радиоуправления (RC):
  • Принимает команды от пилота.
  • Подключается к полетному контроллеру через PWM, PPM или SBUS.
• Модуль телеметрии:
  • Передает данные (напряжение, координаты, статус) на наземную станцию.
  • Использует UART.

6. Видео и дополнительное оборудование

• Камера:
  • Питание: напрямую от аккумулятора или BEC.
  • Сигнал передается на видеопередатчик.
• Видеопередатчик (VTX):
  • Передает видео на наземный экран или очки пилота.
• Светодиоды:
  • Подключаются к полетному контроллеру.
  • Используются для индикации.

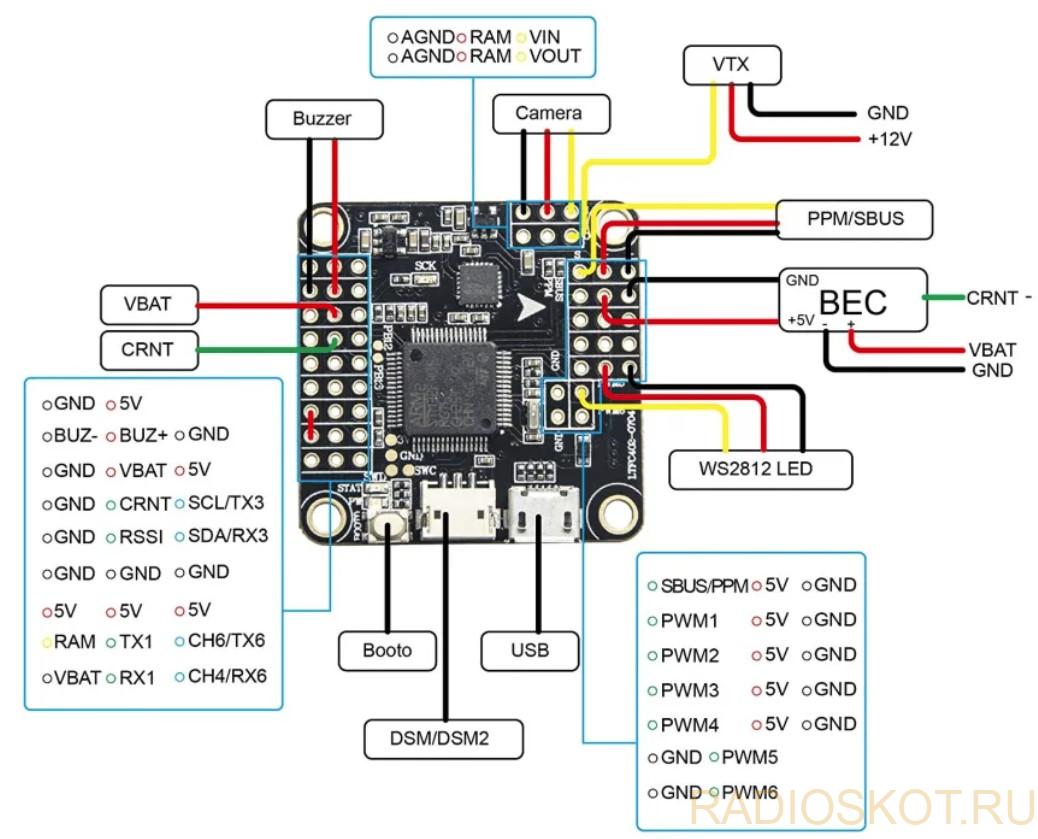

7. Ключевые интерфейсы соединений:

• PWM/DShot: Между полетным контроллером и ESC.
• I²C/SPI: Для сенсоров (IMU, барометр, магнитометр).
• UART: Для GPS и телеметрии.
• PPM/SBUS: Между приемником RC и полетным контроллером.
• Видео сигнал: От камеры к видеопередатчику.

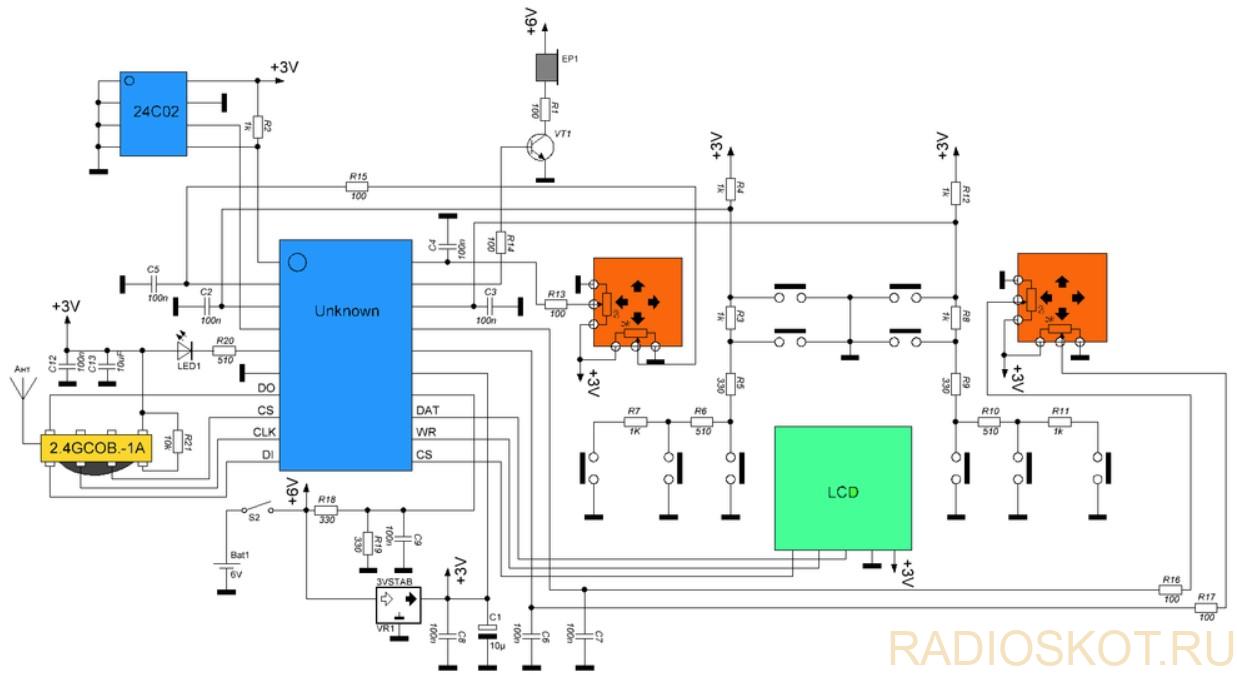

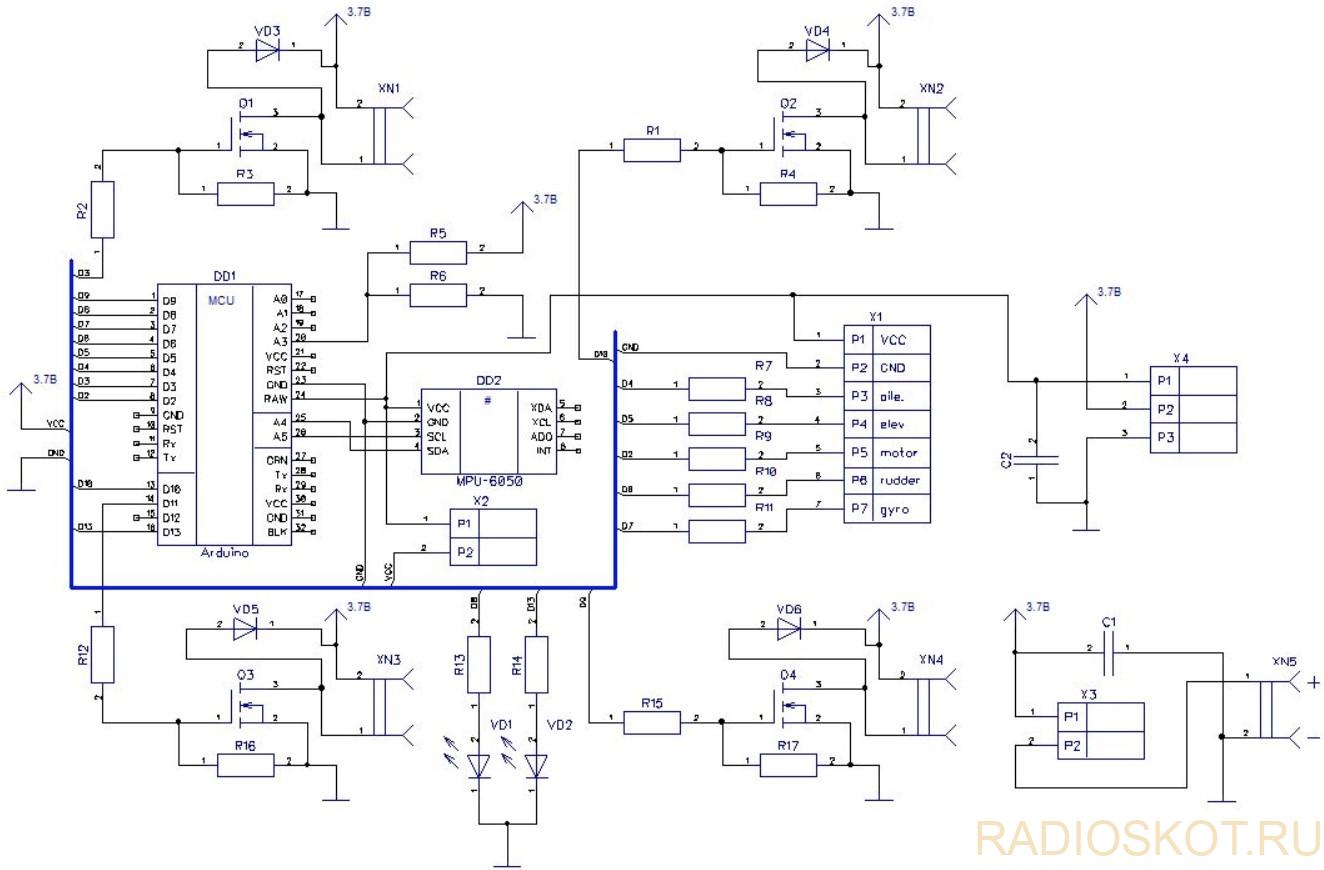

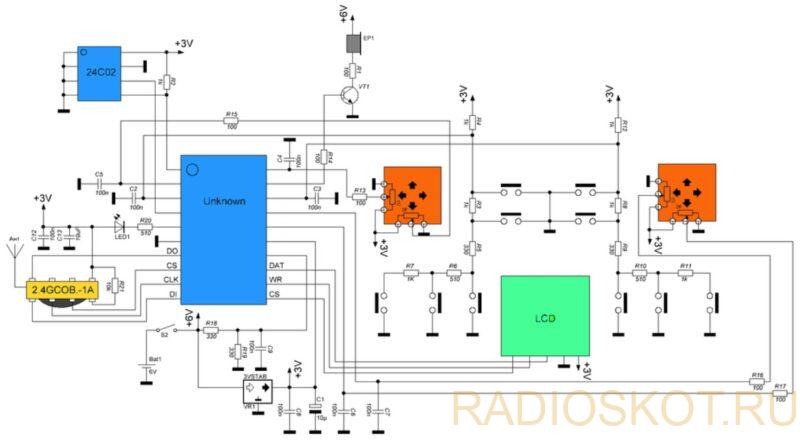

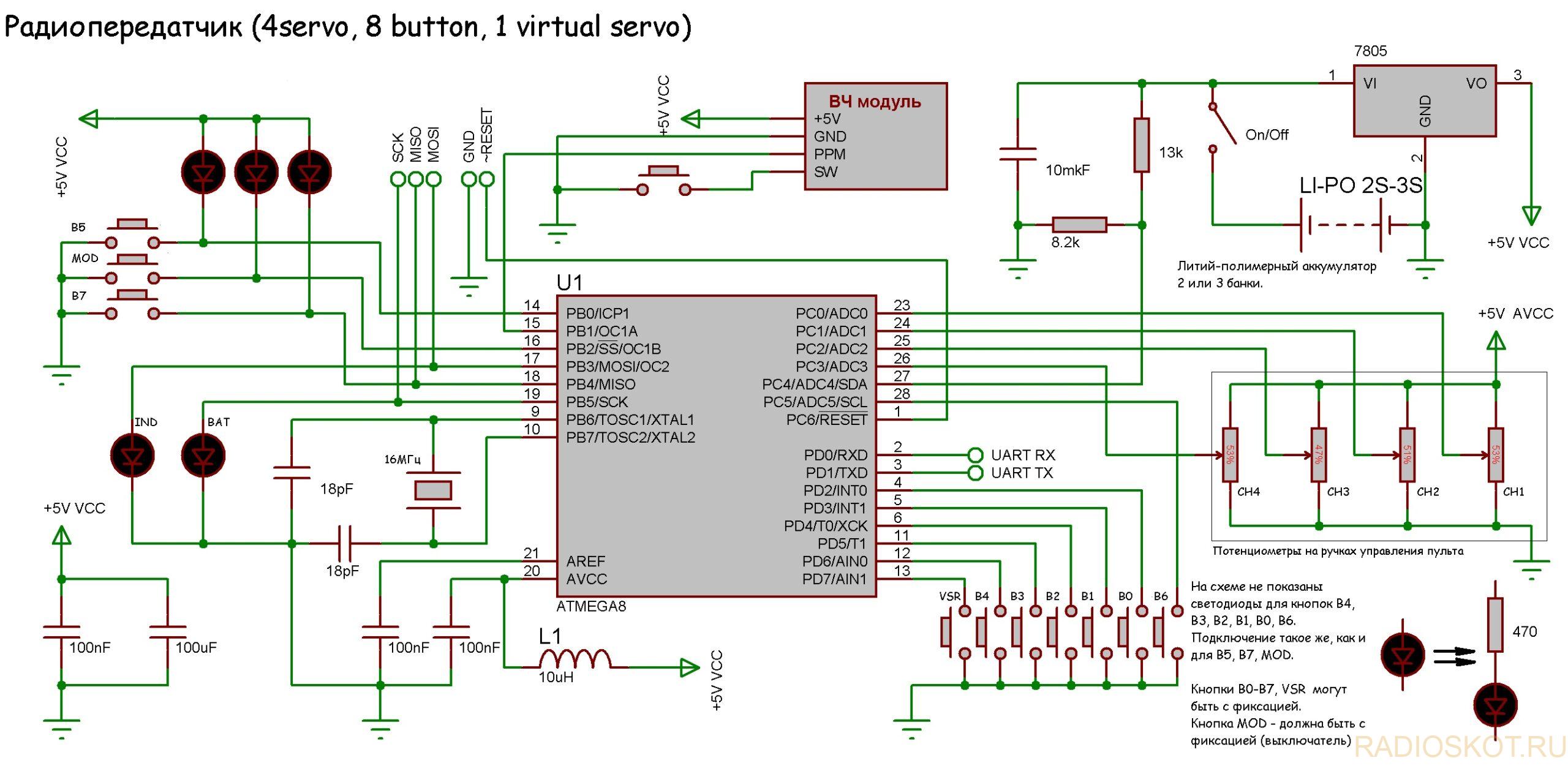

Схема пульта дрона

Виды квадрокоптеров

Квадрокоптеры классифицируются по различным критериям, включая их предназначение, конструкцию, размеры, функциональные возможности и способы управления. Вот основные виды квадрокоптеров:

По назначению

1. Игрушечные квадрокоптеры

• Предназначены для любителей и новичков.
• Компактные, легкие, с ограниченным функционалом.
• Часто используются для обучения полетам.
• Примеры: Syma X5, Hubsan X4.

2. Любительские квадрокоптеры

• Средний ценовой сегмент.
• Имеют камеру для съемки, базовые функции автопилота.
• Используются для хобби, съемки природы и любительских видео.
• Примеры: DJI Mini 2, Holy Stone HS720.

3. Профессиональные квадрокоптеры

• Высокая стоимость, мощные камеры, расширенные возможности управления.
• Используются для съемки фильмов, инспекции инфраструктуры, мониторинга.
• Примеры: DJI Phantom, Autel Evo II.

4. Коммерческие квадрокоптеры

• Специально разработаны для коммерческих задач.
• Могут быть оснащены тепловизорами, мультиспектральными камерами или системой доставки.
• Примеры задач: сельское хозяйство, картография, логистика.
• Примеры: DJI Matrice, Yuneec H520.

5. Военные мультикоптеры

• Используются для разведки, доставки грузов или выполнения боевых задач.
• Часто оснащены системой маскировки и устойчивы к сложным погодным условиям.
• Примеры: AeroVironment RQ-20 Puma, Switchblade.

6. Спортивные квадрокоптеры (FPV-дроны)

• Предназначены для гонок и маневренных полетов.
• Оснащены системой FPV (First Person View), позволяющей управлять дроном в режиме реального времени.
• Особенности: высокая скорость, легкая конструкция.
• Примеры: BetaFPV, EMAX Tinyhawk.

По размерам

1. Микроквадрокоптеры

• Размеры до 100 мм (диагональ между моторами).
• Легкие, подходят для полетов в помещении.
• Примеры: Tiny Whoop.

2. Малые квадрокоптеры

• Размеры от 100 до 250 мм.
• Используются для любительской съемки и обучения.
• Примеры: DJI Mini 3 Pro.

3. Средние квадрокоптеры

• Размеры от 250 до 500 мм.
• Чаще используются в профессиональных целях (съемка, картография).
• Примеры: DJI Phantom 4.

4. Крупные квадрокоптеры

• Размеры более 500 мм.
• Используются для перевозки тяжелых грузов, в промышленности и для военных целей.
• Примеры: DJI Matrice 600.

По способу управления

1. Автономные квадрокоптеры

• Работают по заранее заданной программе.
• Используются для задач, где требуется минимальное участие оператора.
• Примеры: квадрокоптеры с функцией автопилота (Skydio 2).

2. Управляемые вручную

• Контролируются оператором с помощью пульта дистанционного управления.
• Подходят для хобби, съемки и гонок.

3. Полуавтономные

• Комбинируют автономный режим и управление вручную.
• Примеры: DJI серии с функцией «Следуй за мной» (Follow Me).

По конструкции

1. Классический квадрокоптер

• Четыре мотора расположены в одной плоскости, обычно в форме «X» или «+».
• Самый распространенный тип.

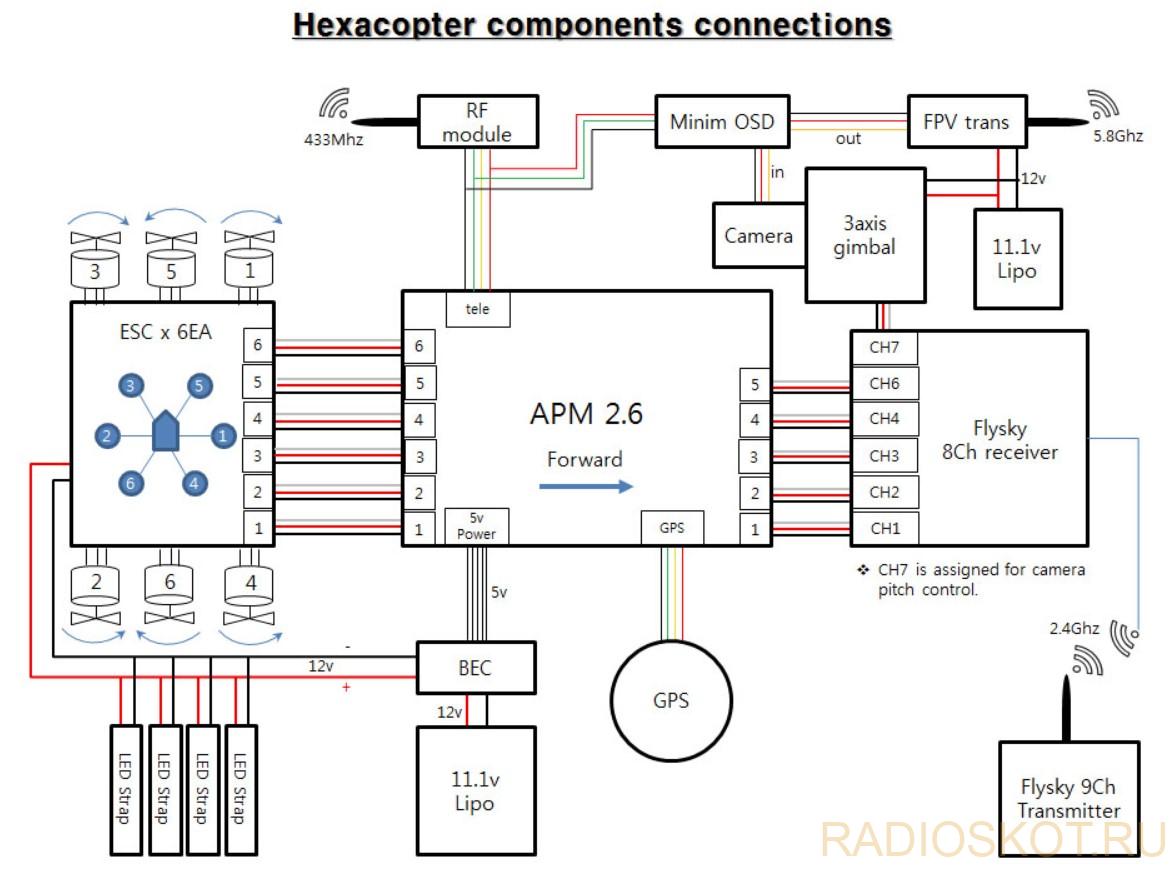

2. Гексакоптер

• Имеет шесть моторов.
• Более устойчив к ветру и способен нести большую нагрузку.
• Примеры: DJI Spreading Wings S900.

3. Окта-коптер

• Восемь моторов.
• Максимальная грузоподъемность и стабильность.
• Используется в профессиональных задачах.

4. Складной квадрокоптер

• Легко транспортируется благодаря складной конструкции.
• Примеры: DJI Mavic Air.

5. Водонепроницаемые квадрокоптеры

• Предназначены для полетов над водой и под дождем.
• Примеры: Swellpro SplashDrone.

По типу двигателя

1. Квадрокоптеры с коллекторными двигателями

• Простой и дешевый вариант.
• Меньший срок службы из-за износа щеток.
• Используются в игрушечных моделях.

2. Дроны с бесколлекторными двигателями

• Высокая эффективность, долговечность.
• Используются в профессиональных, спортивных и любительских дронах.

По источнику питания

1. Электрические квадрокоптеры

• Работают на аккумуляторах.
• Наиболее распространены.

2. Бензиновые коптеры

• Используют двигатель внутреннего сгорания.
• Способны работать длительное время, но более шумные и сложные в обслуживании.

3. Гибридные квадрокоптеры

• Комбинация бензинового и электрического двигателей.
• Используются в промышленных и военных целях.

По области применения

1. Сельскохозяйственные квадрокоптеры

• Оснащены баками для распыления удобрений или химикатов.
• Примеры: DJI Agras T30.

2. Спасательные квадрокоптеры

• Оборудованы тепловизорами, сиренами, камерами.
• Используются в поисково-спасательных операциях.

3. Грузовые квадрокоптеры

• Способны перевозить грузы.
• Примеры: грузовые дроны Amazon Prime Air.
