Светодиоды в этом цветомузыкальном устройстве излучают свет в соответствии с уровнем звукового сигнала, как в схемах индикаторных вольтметров переменного тока магнитофонов, и также в этой схеме светодиоды светятся в соответствии с определенными частотами (управление конечно ШИМ).
Всё это работает с микроконтроллером ATtiny13. Устройство позволяет светодиодам загораться в соответствии с определенными частотами звукового сигнала, с разделением на зеленый, красный и синий цвет. Можно использовать 3 разные светодиодные ленты или одну типа RGB.
В проекте используются АЦП, выборка сигнала и DSP — цифровая обработка сигнала, которые позволяют светодиодам излучать свет синхронно с музыкой, разделяя три полосы частот в реальном времени.
Схема ЦМУ на светодиодах и ATtiny13
Схема ЦМУ на ATtiny13, лентах и MOSFet

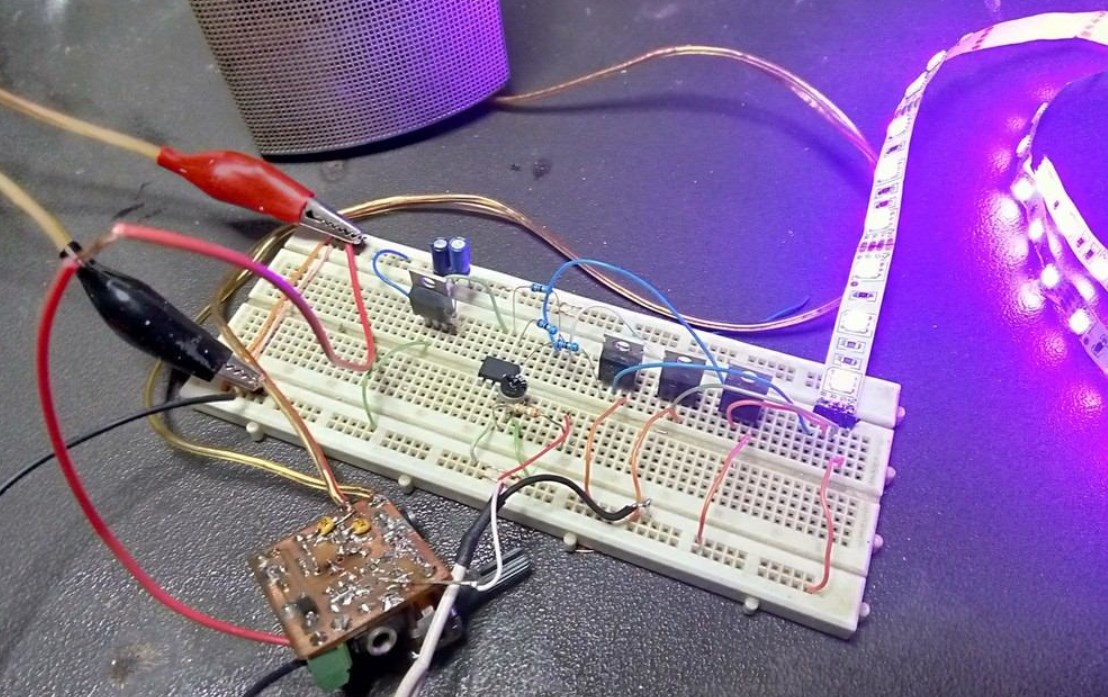

Собрана схема на макетной плате и опробована. Использовался выход MP3 плеера в качестве источника звука. МОП-транзисторы могут быть 50N06, IRFZ44 или IRF3205.
Тут использовался последовательный программатор для установки ПО на ATtiny13, через Ponyprog. Настройки фузов ATtiny13: FUSE_L = 0x6A FUSE_H = 0xFF F_CPU = 1200000.
В зависимости от типа светодиодной ленты, на каждый канал можно подключить до 10 метров. Естественно более сильный МОП-транзистор и радиатор потребуются для светодиодной ленты в большем количестве метров. Скачать файлы
