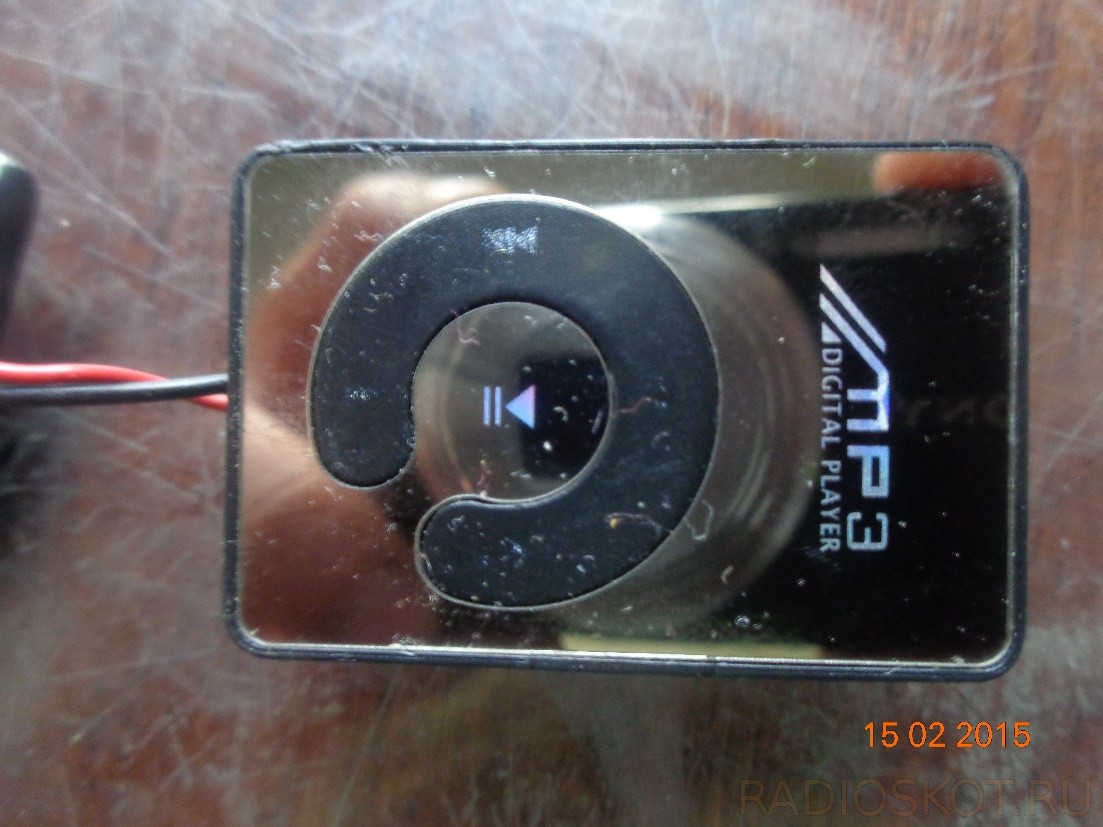

Здравствуйте радиолюбители со стажем и не очень. Наверно многие имеют у себя недорогие китайские mp3 плееры, такие как этот:
Не удивлюсь, если у многих плеер переставал работать не вовремя, просто из-за того, что сел аккумулятор и вы забыли его зарядить. Поэтому сегодня хочу показать как можно доработать этот и подобные плееры. Мой плеер после переделки теперь может работать 48 часов непрерывно.
Детали для доработки: аккумулятор от мобильного телефона с напряжением 3.7 В, 2 проводка, 2-х сторонний скотч. Для работы ещё нужен паяльник и нож.
Работа. Для начала отпаиваем родной аккумулятор, запомнив где плюс и минус, затем припаиваем на эти места по проводку:
Делаем к корпусе плеера дырочку (я сделал жалом паяльника), просовываем в нее проводки и припаиваем к аккумулятору телефона соблюдая полярность.
Прикрепляем аккумулятор к задней крышке плеера на 2-х сторонний скотч. Вот и все, доработка готова. Но есть один минус: через usb аккумулятор АКБ заряжается не полностью. Поначалу заряжал аккумулятор вот такой жабой. Но потом мне надоело и решил сделать более удобное зарядное устройство. У меня было гнездо для Джека-3.5 с материнской платы и сам штекер.

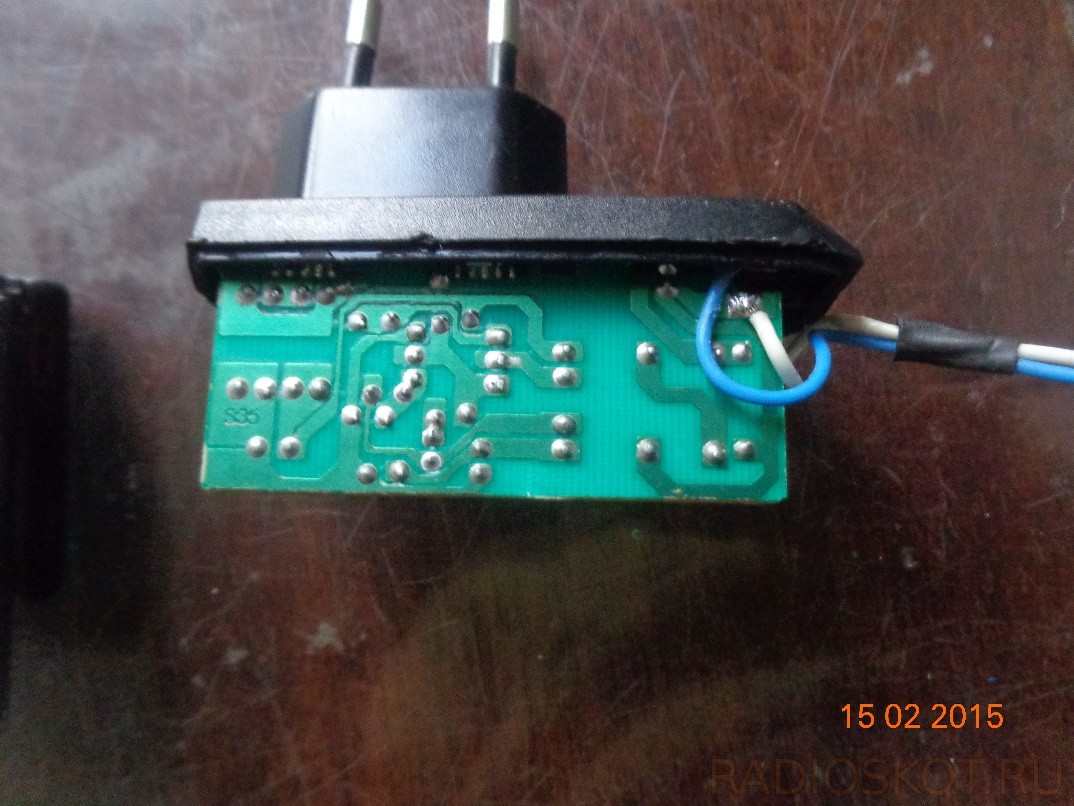

Еще взял старую 5-ти вольтовую зарядку от телефона и припаял к ней провода на плюс и на минус.

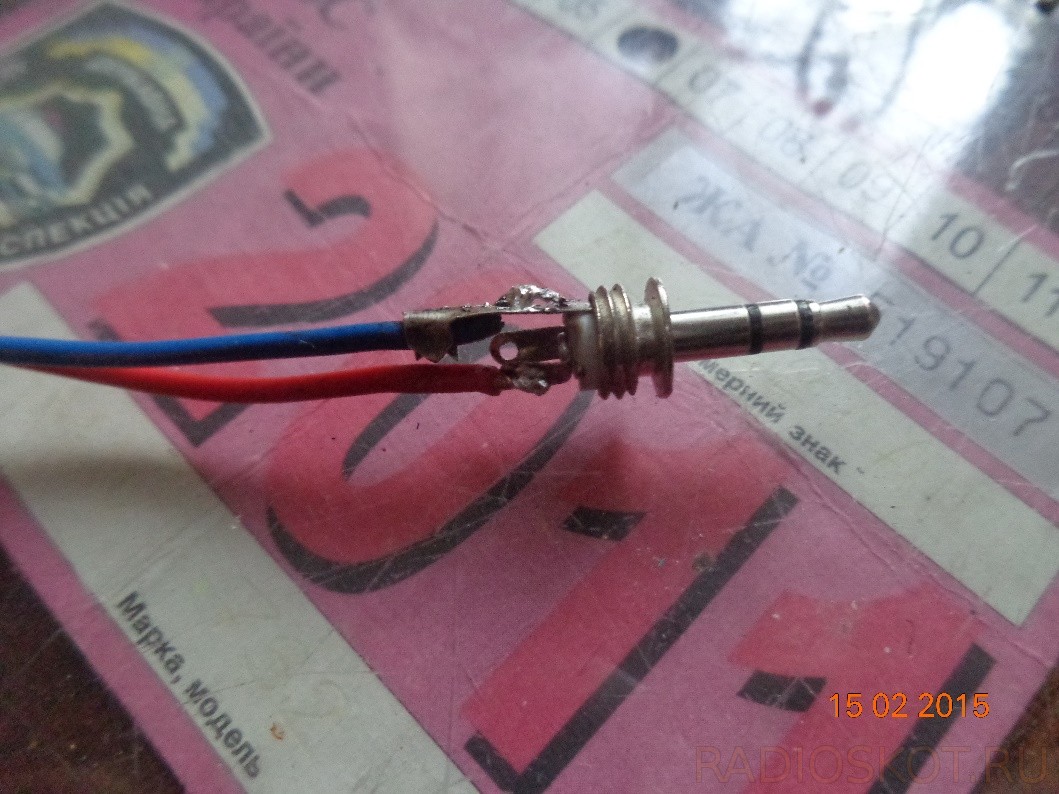

Далее припаял на штекер питание от зарядки: минус соединил с минусом Джека, а плюс на один из 2-х выводов.

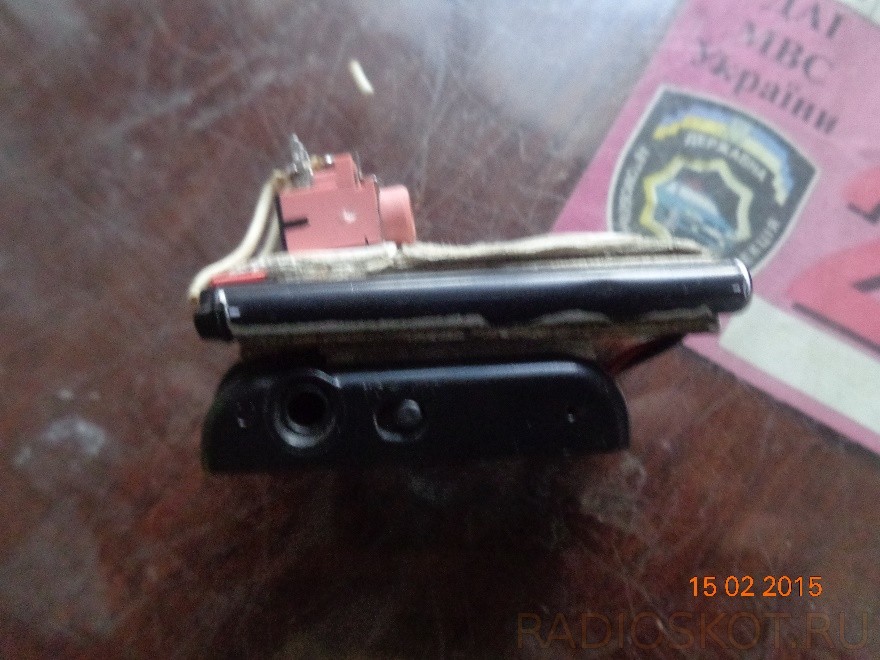

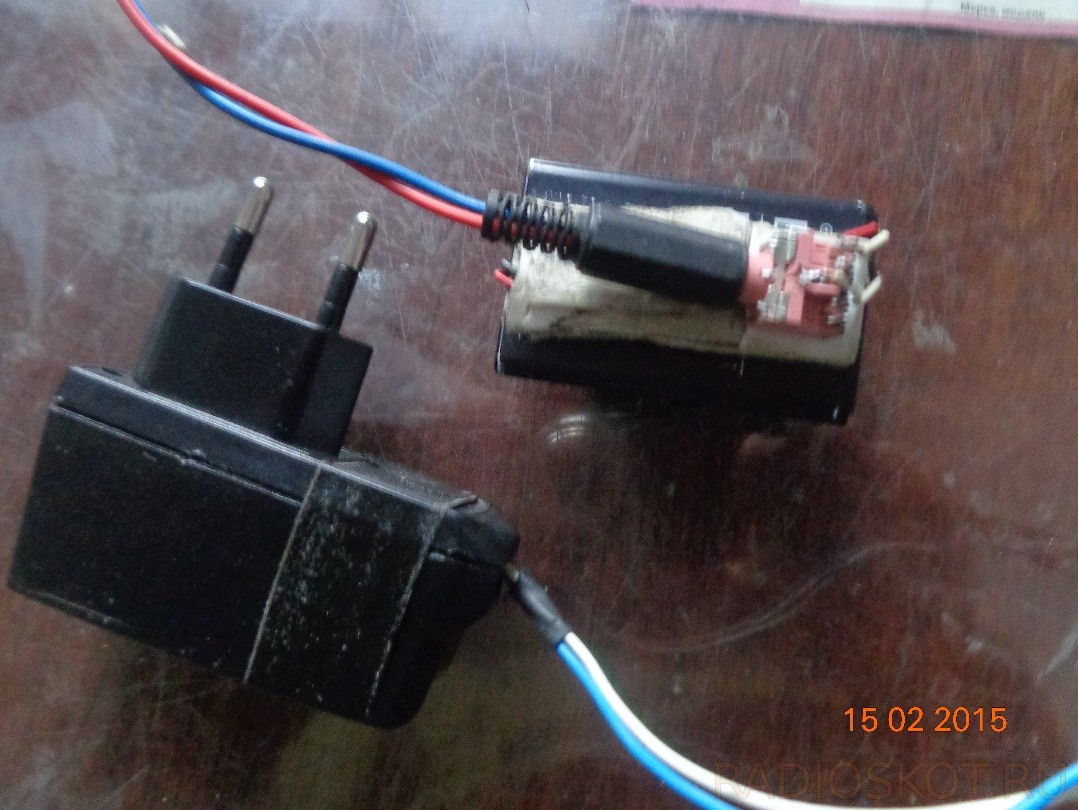

Засунул Джек в гнездо и мультиметром в режиме прозвонки определил куда паять провода. И вот что в результате у меня получилось после всех доработок:
В общем ничего сложного, зато польза переделки очевидна. Может внешний вид пострадал, но всё-равно плеер обычно лежит в кармане. Специально для сайта "Радиосхемы" — Плужник Сергей.
