Недавно в целях эксперимента с высоким напряжением, собрал маленькую теселку с резонансной частотой 2 мгц и появился у меня мыслишка сделать из нее ионофон. Существует много видов модуляции — их перечислять не буду, но покажу наглядно один из них. Ниже смотрите схему модулятора ионофона и высоковольтного генератора Тесла. Если кто не знает — ионофон позволяет модулировать электрический разряд (молнию) в такт музыке. Получается очень красиво и эффектно!

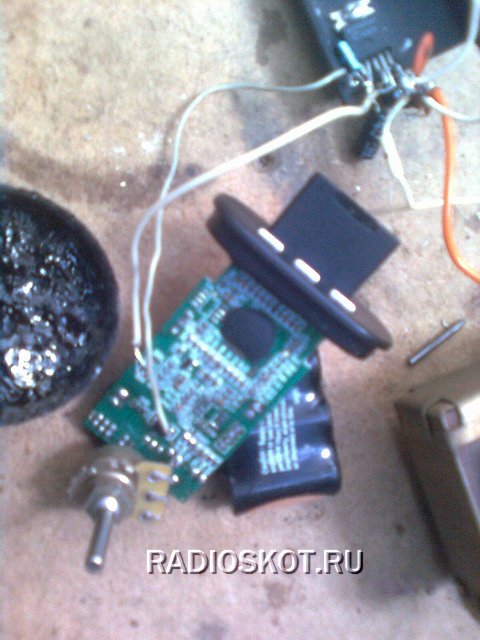

На схеме видно, что обязательно нужно усилить звуковой сигнал с помощью какого-нибуть УНЧ. В своём случае взял первый попавшийся под руку, то-есть на к174ун14 или TDA2003. Чем мне понравилася эта микросхема? Тем, что она работает от 12-ти вольт и к ней почти не надо обвязки, ну и маленькие габариты, разумеется. Сигнал на ионофон подавал с какого-то приборчика с перешитым мною контроллером, или проще взять мп3, мп4, мобильный телефон или даже радиоприемник, на худой конец.
Однако радиоприёмник не советую, а то ваша VTTC превротиться в IVTTC — все тесластроители знают что это такое. Теперь перейдем к самому ионофону-теселке. Надеюсь мою теслу никто не будет перекатывать 1 к 1. У каждого радиолюбителя должны быть грамотные мозги и смекалка. Так почему был выбран именно тетрод, а не триод и пентод? Потому, что у триода нет второй сетки, но есть же и пентод!
А пентод не взял потому, что все подходяие пентоды для этой схемы типа гу-13, гк-71, гу-80, гу-81 очень громоздки и нуждаются в высоком напряжений от 3 до 6 кВ, в общем 6П36С — самое то.
Корпус для ионофона пока не предвидится, но вы не смотрите на меня, а соберите это устройство. Ионофон очень интересная и забавная HV игрушка, тем не менее не надо забывать, что вся ВЧ часть находиться под высоким напряжением (у меня 530В) и ток анода не должен превышать 250 ма. На форуме вы можете посмотреть видеоролики работающего ионофона. Автор конструкции: BVZ
