Вот очень маленький самодельный мини-усилитель с батарейным питанием на микросхеме TDA7056A. Как видите, это очень простая система, но хоть и можно всё спаять на выводах микросхемы, наличие печатной платы приветствуется, потому что даже такая простая система должна быть собрана на плате для лучшей надёжности и удобства. Этот усилитель был создан потому, что в последнее время все больше людей слушают музыку из различных динамиков, подключенных к мобильному телефону, а не с наушников. Можно что-то подобное купить, но решил показать что использование приобретенного устройства не является чем-то особенным, а вот создание чего-то похожего, да с еще лучшим эффектом — дело почётное.

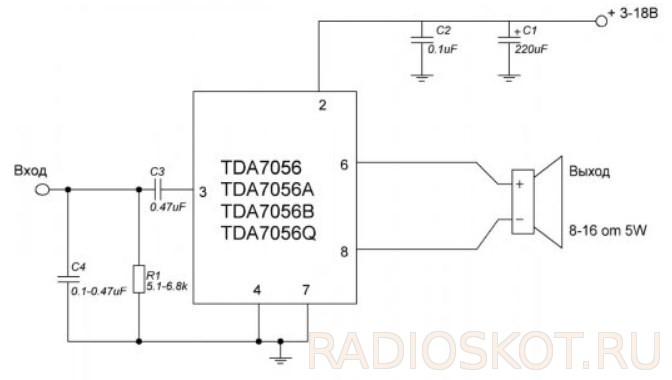

Схема УНЧ на 7056
Принципиальная схема настолько проста, что сборка сводится только к припайке конденсатора который блокирует постоянный ток на входе, двух конденсаторов которые фильтруют напряжение питания, потенциометра который управляет громкостью и интегральной микросхемы TDA7056A.
Следует обратить внимание на этот момент, потому что версия с буквой А на конце имеет пятую ногу, предназначенную для регулировки громкости с помощью потенциометра, подключенного к земле.
Список компонентов
- Интегральная микросхема TDA7056A.
- Линейный потенциометр 100 КБ.
- Электролитический конденсатор 220 мкФ.
- Керамический конденсатор 100 нФ.
- Керамический конденсатор 470 нФ.

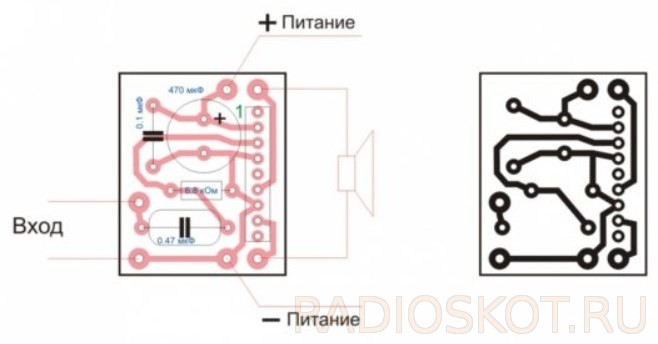

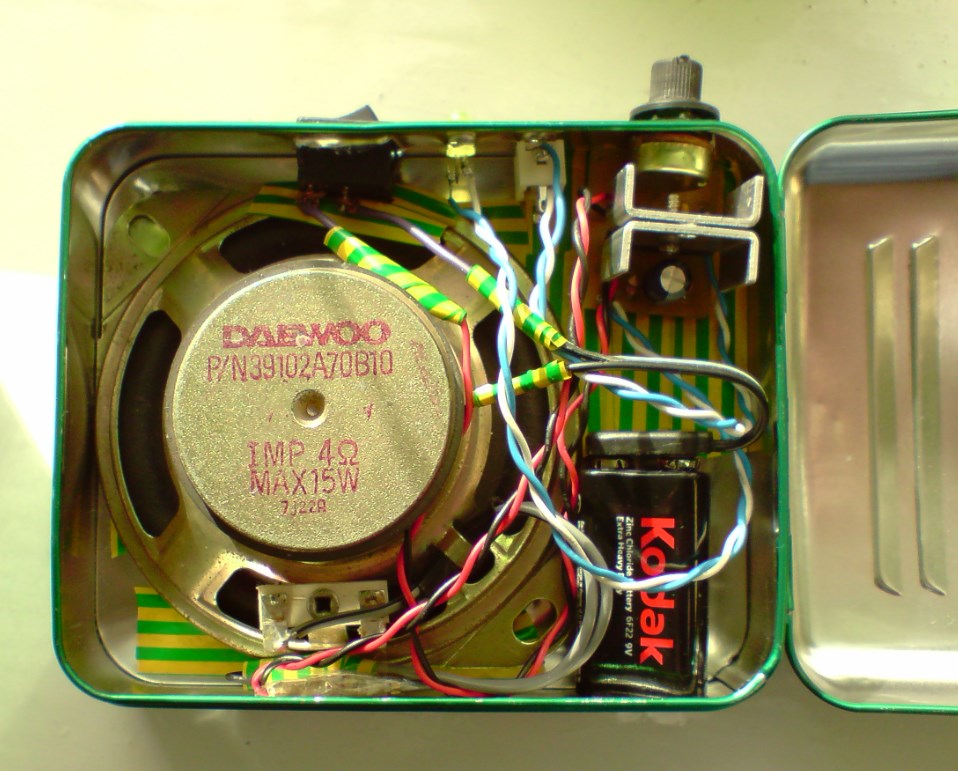

Корпус является наиболее важным и привлекательным элементом дизайна. Если ничего под рукой толкового нет, берите любой готовый (от парфюма например). Это металлическая коробочка весьма красивая и приятная на ощупь. Внутри он заизолирован, чтобы избежать коротких замыканий.
Все внутри остается довольно жестким, динамик на 15 Вт / 4 Ом, возможно он не идеально подходит для этого усилителя, но не было ничего меньшего (за исключением 0,5 Вт / 8 Ом, который совсем не подходит). Питание от батареи 9 В естественно не лучшее решение, и оно довольно дорогое (лучше литиевый аккумулятор от старого телефона, или сразу 2). Допустимо если что питать усилитель от адаптера переменного тока.
Звучит в итоге довольно неплохо, динамик не искажает, но на предельной громкости всё-таки начинается искажение из-за просадки напряжения питания (возможно стоит увеличить ёмкость до 2000 микрофарад).
