Мультивибратор скорее всего одна из первых конструкций, о которой начинают думать радиолюбители начального уровня. Все знают такую замечательную схему, которая мигает двумя светодиодами. Но интересно сделать больше диодов, например 3, 4 или даже 10 LED.
Как работает тристабильный мультивибратор
Из обычного мультивибратора с двумя светодиодами убираем одну половину и нарисуем элементы немного иначе, чем обычно. Далее скомбинируем 3 таких модуля и подключим к питанию 9 В. Схема работает, но два светодиода часто бывают всегда включены, а один выключен. Поэтому добавим транзистор к каждому модулю, который полностью изменяет работу всей схемы — один диод включен, а все остальные выключены.

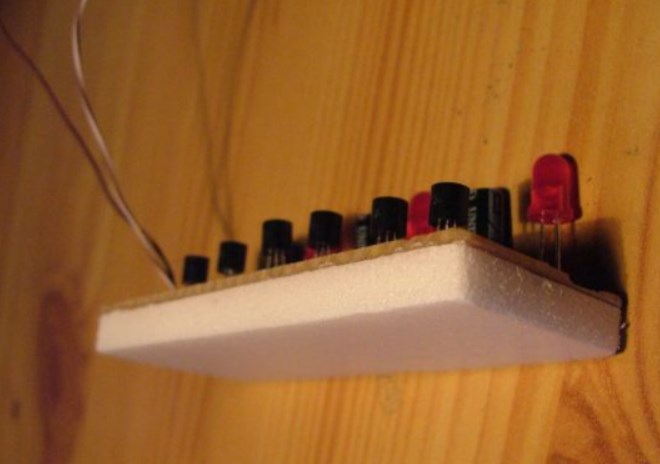

Вы можете подключить таким образом множество модулей. Это прототип:
Выбраны значения элементов экспериментально. Он работает при 9 В и потребляет 25 мА.
Ещё раз напомним, что количество секций может быть совершенно произвольным. Хотя этот эффект может быть получен проще, с одним транзистором на сегмент и также с любым количеством сегментов, важно лишь подключить последний выход к первому входу.
Проверено на практике, сделав три сегмента из двух светодиодов расположенных по кругу — вышел очень хороший эффект, его можно использовать как задний стоп-фонарь для велосипеда.
