Продолжаем сборку нашего универсального миди-центра. Радиатор охлаждения для микросхем общий с китайского авто холодильника, на него ещё поставил кулер с управлением по схеме с журнала Радио №8 2012г.
Регулировка громкости общая + уровень сабвуфера, сдвиг фазы вывел на заднюю панель. Также на задней панели имеются дополнительно выходы для колонок (TDA8560 может работать с 2-х омной нагрузкой), телескопическая антена для FM.

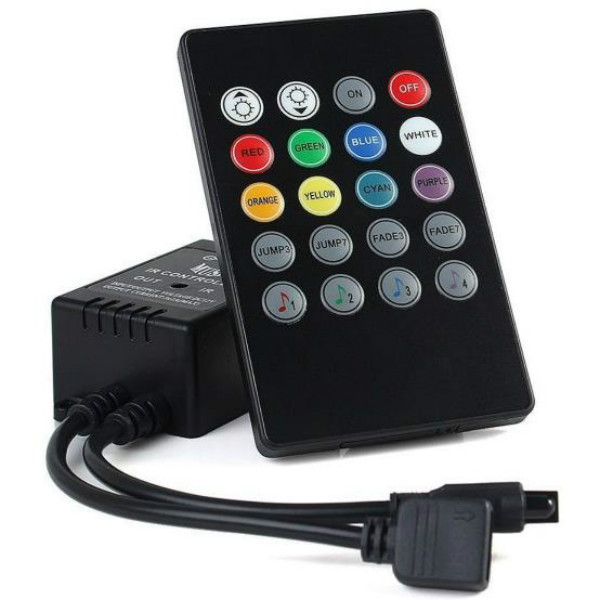

Светодиодная светомузыка

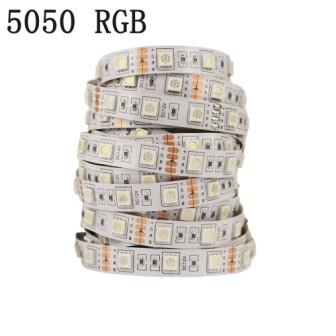

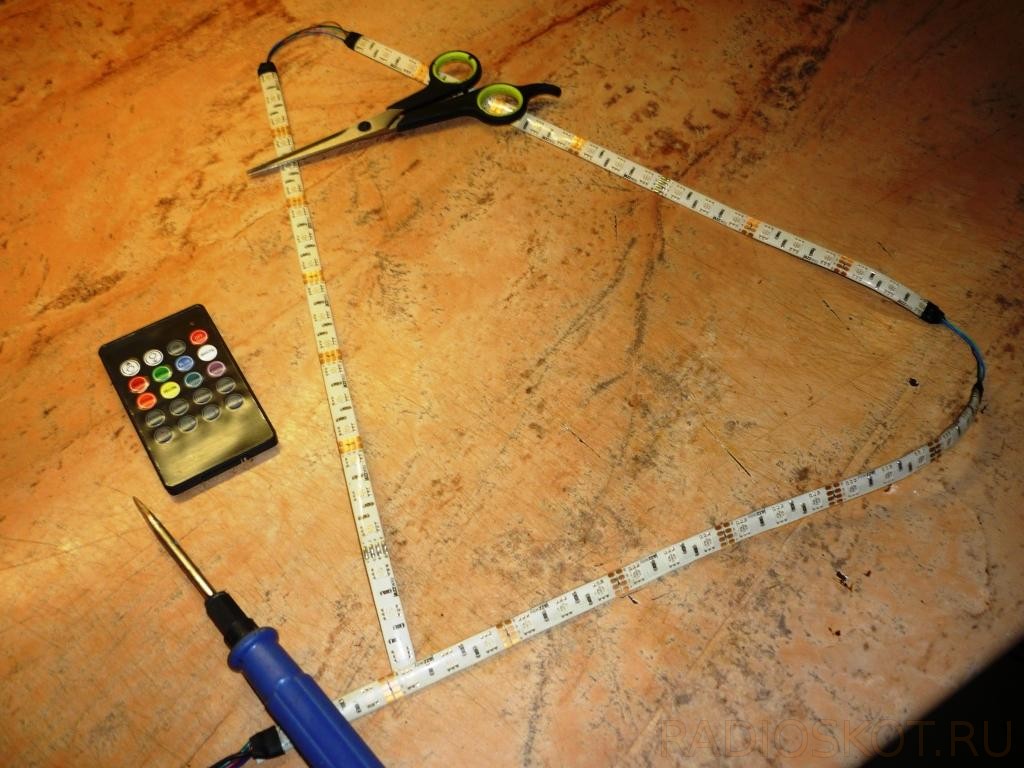

Ну и как-же без световых эффектов? Спаял 3 куска RGB светодиодной ленты и закрепил её на днище музыкального центра. Ещё на дно прикрутил колёсики для перевозки и ручки для переноски.
В квартире колонка качает прилично, особенно бас. На полную не пробовал, но для дискотеки самое то! Вывозил мидисистему к отцу в гараж, на максимуме у 8560 уже слышны искажения — соседи по гаражам прибегали смотреть, удивлялись.
Видео работы самодельного музыкального центра
По слуху моя колонка звучит в два раза громче чем прототип от аудиоцентра LG. Ну вот и всё, всем удачи. С Вами был Ивченко Алексей, г. Новороссийск
