Всем радиолюбителям привет. Получил с Китая очередную посылку — светодиодную ленту и контроллер для управления этой LED лентой. Лента 3-х цветов, по 150 рублей за 5 метров, смотана в клубки, контролёр управления за 160 рублей, да ещё с пультом и батарейкой. Ещё от постройки беседки, остался прозрачный коричневый поликарбонат. Решил сделать из этих материалов световое панно.

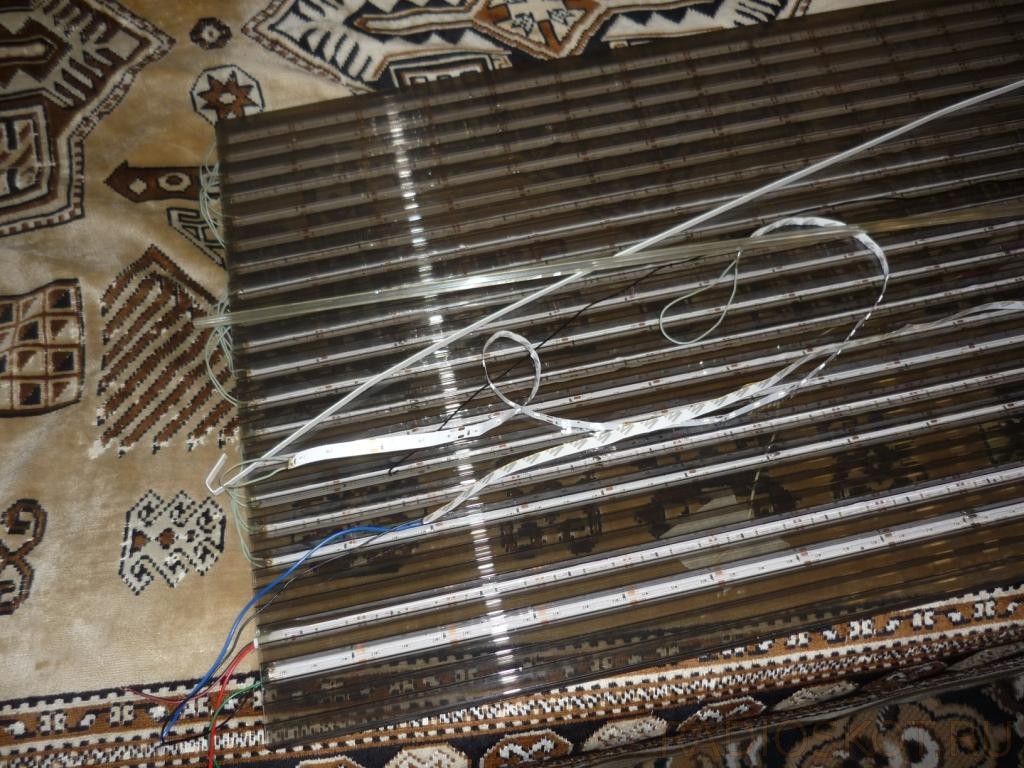

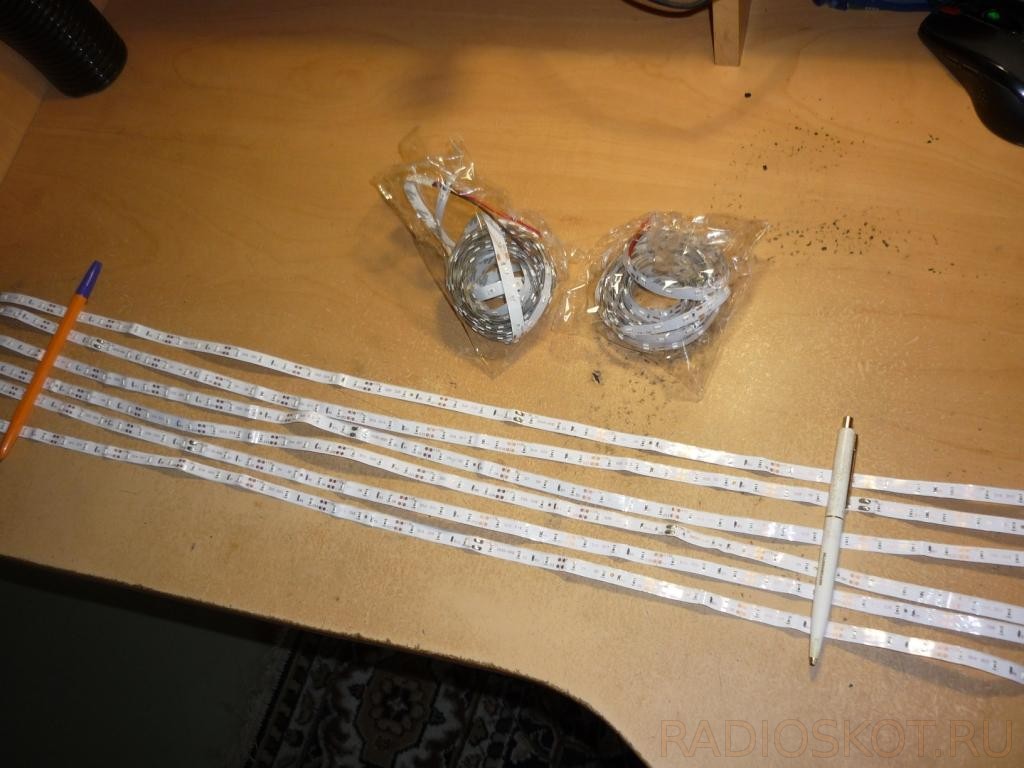

Порезал ленту по 70 сантиметров, с одного края ленты припаял петлю из провода для продевания ленты сквозь панель. Из медного 1 мм провода, на конце крючёк сделал типа кондуктора, для продевания через панель. Панель размером 71+45 см. Продеваю крючок сквозь панель, с ленты снимаю защитный слой на скотче, зацепляю за провод на ленте и протягиваю сквозь панель. Ленту в панели прижимал трубочкой от жалюзи и полоской от кабель-канала. Далее петлю на ленте режу пополам, и припаиваю к другому свободному отрезку ленты соблюдая полярность, и опять продеваю в панель только с другой стороны. Немного муторно, но я всё это дело сделал за 3 часа с перерывами, 21 отрезок.
Фото процесса сборки
Концы проводов залил термоклеем. Из тех же обрезков от беседки остались молдинги, сделал с них боковинки. Контроллер приклеил сзади на скотч, вывел вперёд ИК-датчик, и собрал простейший блок питания на 12 вольт (временно). Подключил и оно как ни странно заработало))
Видео работы светильника
Получилась неплохая световая панель, с режимами работы да ещё с управлением от музыки. Светит очень ярко. Всем удачи, до новых встреч. С Вами был Ивченко Алексей.
