В современном мире, где мобильные телефоны, планшеты, интернет-связь и VoIP стали неотъемлемой частью повседневности, идея использования старых дисковых телефонов в качестве переговорного устройства может показаться немного забавной. Но для энтузиастов радиотехники и любителей ретро это может стать интересным проектом, позволяющим вдохнуть новую жизнь в устаревшие аппараты. С другой стороны, постоянно занимать мобильный телефон тоже не дело, особенно если планируются многочасовые разговоры.
Поиск подходящей схемы
Было найдено несколько вариантов, правда большинство из них имели значительные недостатки:
- Одни требовали трехпроводной линии.
- Другие предусматривали доработку аппарата, например, установку дополнительной кнопки.
- Третьи схемы нуждались в дополнительном звонке, что заметно усложняло конструкцию.

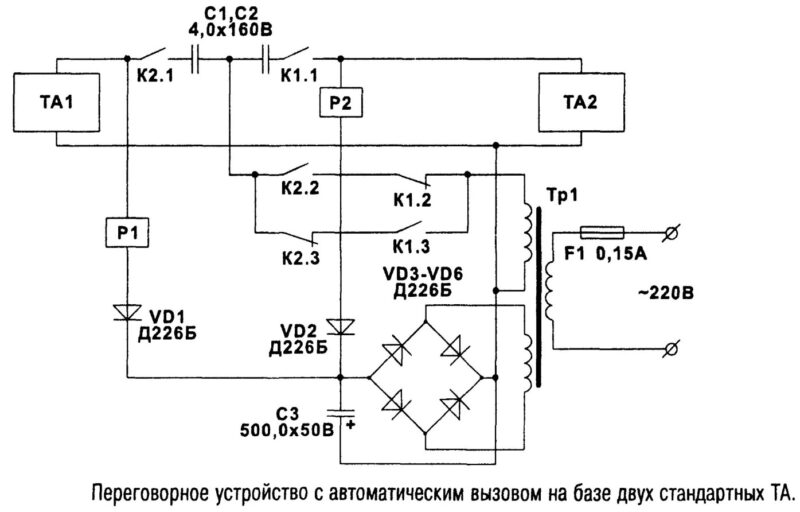

Требовалось устройство с простым подключением, которое можно было бы легко повторить. В результате нашлась схема, которая соответствовала большинству требований: двухпроводная линия, работа без модификации телефонов и простота реализации. Но в процессе сборки возникли проблемы с подбором компонентов.
Проблемы с деталями
Ключевыми элементами схемы были двухпозиционные реле с 4 переключающими контактами (DPDT) и силовой трансформатор с большой разницей напряжений на вторичных обмотках. Вот только:
- Трансформаторы с требуемыми параметрами оказались редкостью.
- Реле типа RES-22 трудно найти в продаже, а доступные варианты имели ограниченный выбор рабочих напряжений.
Поскольку найти необходимые компоненты не удалось, пришлось разработать альтернативный вариант схемы, используя более доступные детали. Главное условие – простота повторения без необходимости поиска редких компонентов.

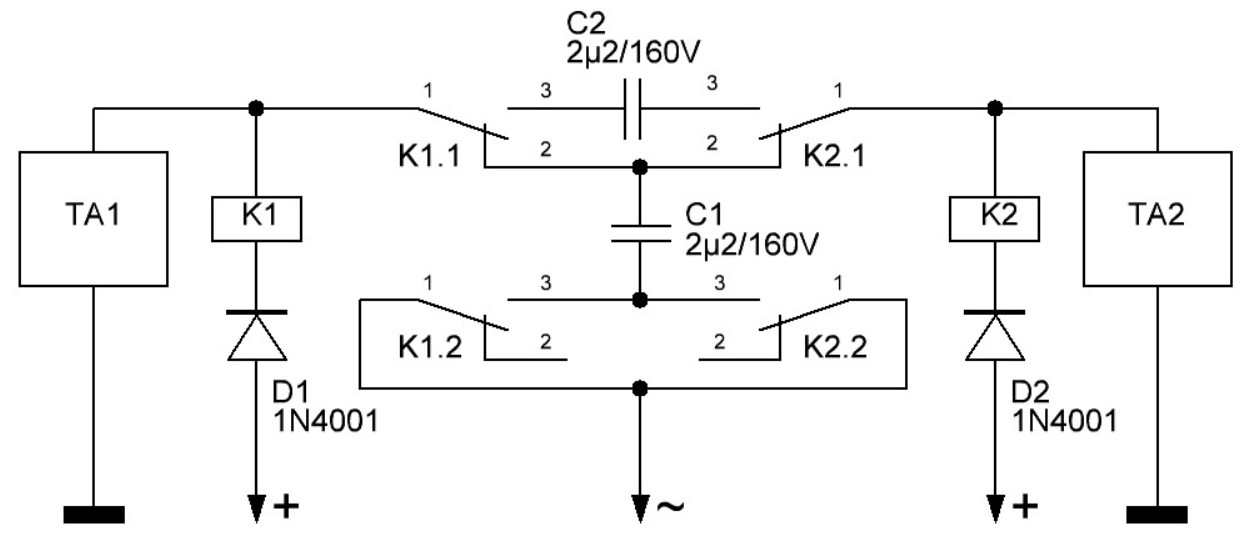

Разработка своей схемы
В результате вышло переговорное устройство, которое работает с обычными двухпроводными телефонными аппаратами. Оно автоматически соединяет абонентов при снятии трубки и не требует внешнего телефонного оператора.
Как это работает
- Абонент ТА1 снимает трубку, замыкая цепь постоянного тока: (+) → диод D1 → реле K1 → телефон ТА1 → земля. Срабатывает реле K1, замыкая контакты K1.1 (1-3) и K1.2 (1-3).
- На телефон ТА2 подается вызов через конденсатор C1 и контакты реле K2.1 (2-1), формируя индуктивное вызывное напряжение.
- Абонент ТА2 снимает трубку, после чего реле K2 срабатывает, размыкая K2.1 (2-1) и замыкая цепь связи через C2.
- Окончание разговора: Если обе трубки положены, схема возвращается в исходное состояние. Если один из абонентов забывает положить трубку, у второго начинает звонить телефон, напоминая о разъединении линии.
Блок питания
Для питания схемы задействуем простую схему – однофазный однополупериодный выпрямитель. В электросхеме применяется силовой трансформатор с выходным напряжением 2 × 18 В. При последовательном соединении обмоток формируется переменное напряжение около 40 В, достаточное для работы звонка.
Выбор компонентов
- Конденсаторы – рабочее напряжение не менее 160 В.
- Реле – на 24 В, двухпозиционные (DPDT, с 2 переключающими контактами).
- Диоды – стандартные, например 1N4007.
- Силовой трансформатор – с выходом 36–40 В.
После сборки и тестирования переговорное устройство отлично показало себя в работе. Телефоны соединяются автоматически, звонок срабатывает корректно, а питание обеспечивается стандартным, легкодоступным трансформатором. Теперь можно говорить сколько угодно, не занимая сеть.
Так что этот проект не только позволил дать вторую жизнь старым телефонам, но и стал интересным опытом в разработке аналоговой схемотехники. Если у вас есть ненужные дисковые телефоны, попробуйте собрать подобную систему, вместо того чтоб тратить деньги на покупку готовых магазинных переговорных устройств.
