Всем привет. У всех, кто занимается электроникой, должен быть лабораторный блок питания. Если паять неохота или вы начинающий радиолюбитель — эта статья специально для вас написана. Сразу поговорим про характеристики блока питания и его отличие от популярных разновидностей БП на LM317 или LM338.
Модули для БП

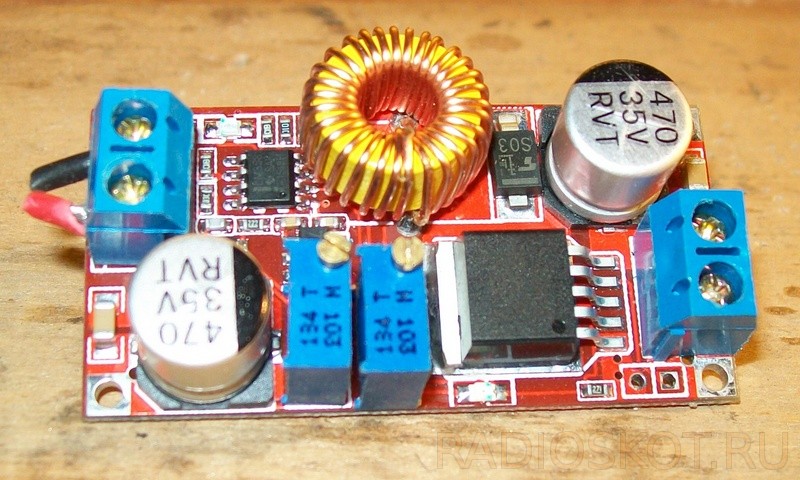

Мы будем собирать импульсный блок питания, но паять ничего не будем, просто купим у китайцев уже спаянный модуль регулировки напряжения с ограничением тока, такой модуль может отдать 30 вольт 5 ампер. Согласитесь, что не каждый аналоговый БП на такое способен, да и какие потери в виде тепла, так как транзистор или микросхема лишнее напряжение берет на себя. О конкретном типе модуля и его схеме не пишу — они всякие бывают.

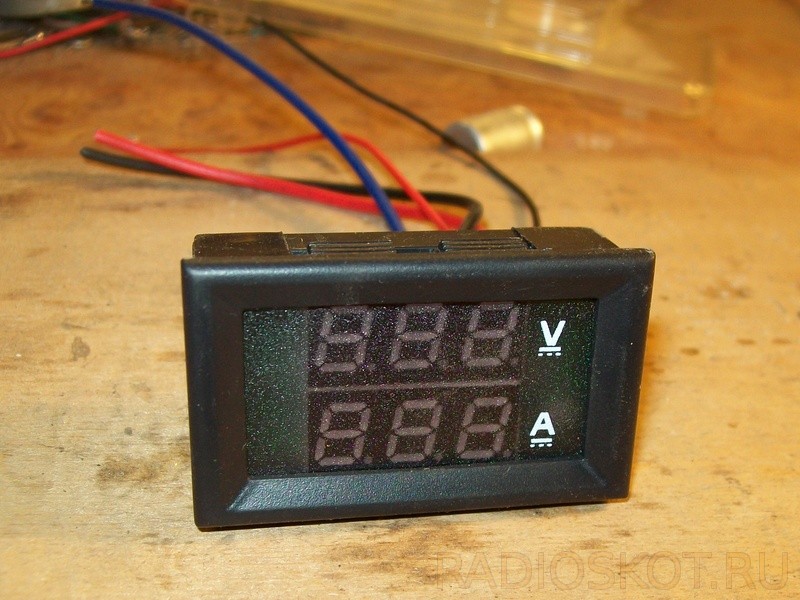

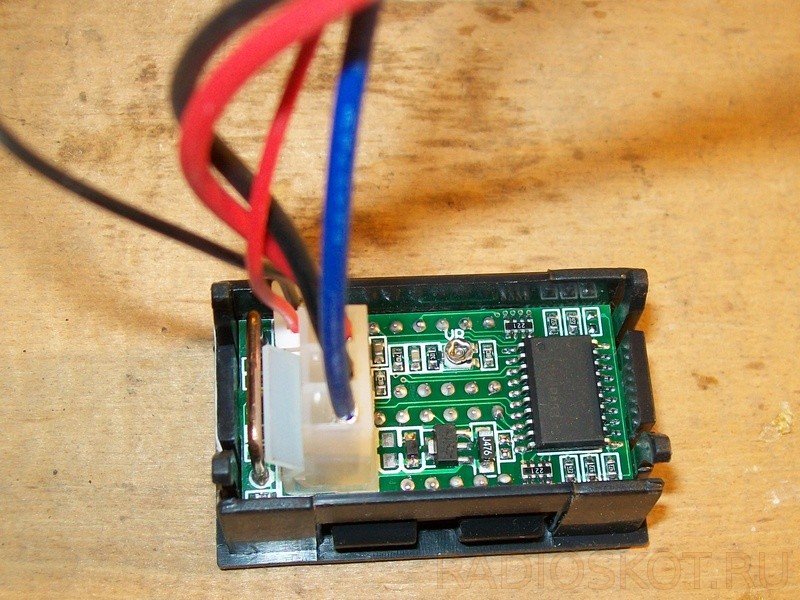

Теперь индикация — здесь мы тоже ничего изобретать не будем, возьмем готовый модуль индикации, как и с модулем управления напряжением.
Чем буде все это питать от сети 220 В — читаем дальше. Здесь есть два пути.
- Первый — искать готовый трансформатор или намотать свой.
- Второй — это взять импульсный БП на нужное напряжение и ток, или доработать под нужные характеристики.
И да, забыл сказать, что подать на модуль управления максимально без последствий можно 32 вольта, но лучше 30 вольт 5 ампер, с током нужно быть аккуратнее тоже, так как схема управления терпит 5 ампер, но не более, но отдаёт все что есть на трансформаторе потому и легко сгорает.
Сборка БП
Сам процесс сборки ещё занятнее дело. Давайте расскажу как у меня предстают дела с комплектующими.
- Блок питания импульсный от ноутбука 19 вольт 3.5 ампер.
- Модуль управления.
- Модуль индикации.

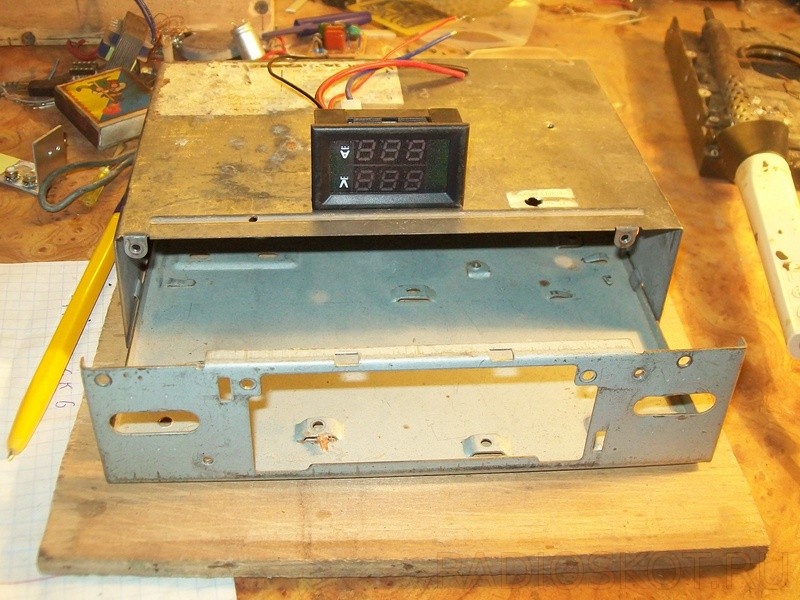

Вот и все, да-да я ничего не забыл дописать, но наверное ещё нам нужен какой-то старый корпус. У меня от советской автомагнитолы пошёл в дело, также пойдет и любой другой, но отдельно хочу похвалить корпус от DVD привода ПК.
Собираем наш будущий блок питания, прежде чем прикрепить плати к корпусу, нужно их изолировать, я дал подложку из толстой пленки и тогда все платы можно прикрепить на двухсторонний скотч.

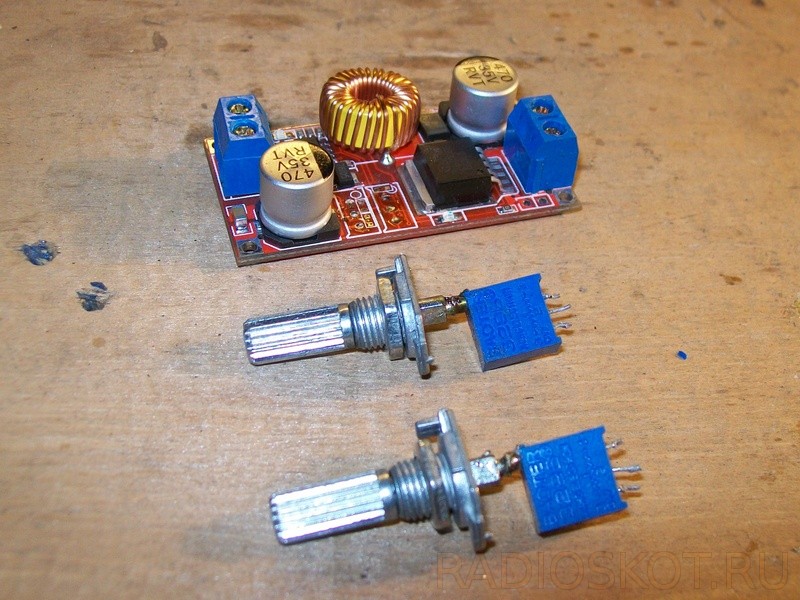

Но когда дело дошло к переменным резисторам для регулировки напряжения и ограничения тока я понял, что у меня их нет, ну не то что вообще нет — нужного номинала нет, а именно 10 К. Но на плате они есть, и я поступил следующим образом: нашёл два переменника спаленных (чтоб не жалко было), изъял ручки и думал их припаять к переменникам, что были на плате, почему были — я их выпаял, и залудил винт.
Но ничего не вышло, отцентрировать смог лишь когда через термоусадку сделал вот эту ерунду. Но она работала, меня устраивает, а как долго она будет работать — узнаем.
По желанию можно покрасить корпус, у меня это не очень хорошо получилось, но лучше чем просто металл.

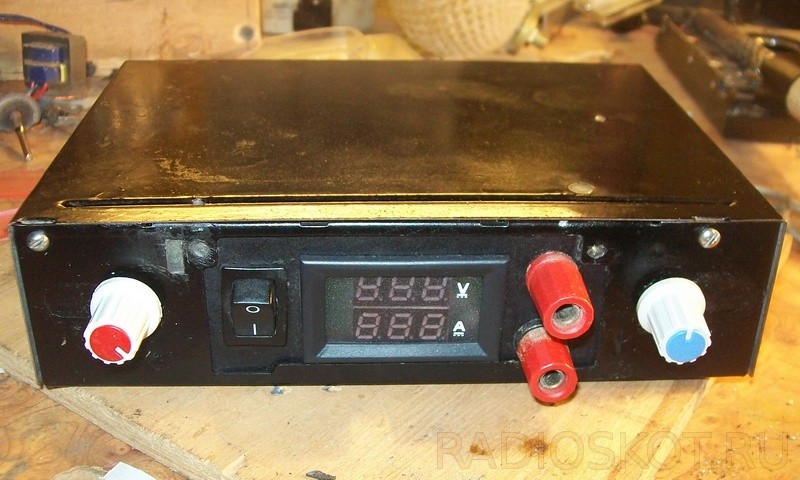

В результате у нас получился очень компактный легкий лабораторный блок питания, обладающий защитой от короткого замыкания, ограничением тока, и разумеется, регулировкой напряжения. И все это делается очень плавно благодаря многооборотным резисторам, которые были выпаяны из платы управления. Регулировка напряжения оказалась от 0.8 вольт до 20. Ограничение тока от 20 мА до 4 А. Всем удачи, с вами был Kalyan.Super.Bos
