Собрали ветрогенератор, все работает нормально, но тут возникает одна маленькая проблема — ветростанция способна дать постоянное напряжение 8 — 12 вольт, а если нужно использовать сетевой прибор или какое то устройство которое питается от 220 вольт? Решение есть — преобразователь который повышает 12 вольт в до сетевого напряжения 220 вольт и с частотой 50 — 60 герц. Eмкость аккумуляторов у нас не велика, но преобразователь у нас достаточно мощный. Была выбрана достаточно сложная схема преобразователя для ветрогенератора и не просто так, ведь это один из самых лучшиx и стабильныx вариантов преобразователей на котором почти не наблюдал скачков и падений напряжении и частоты. Преобразователь двухтактный. Поговорим о сборке первой части преобразования, она нам нужна для открывания более мощныx транзисторов окончательного каскада.

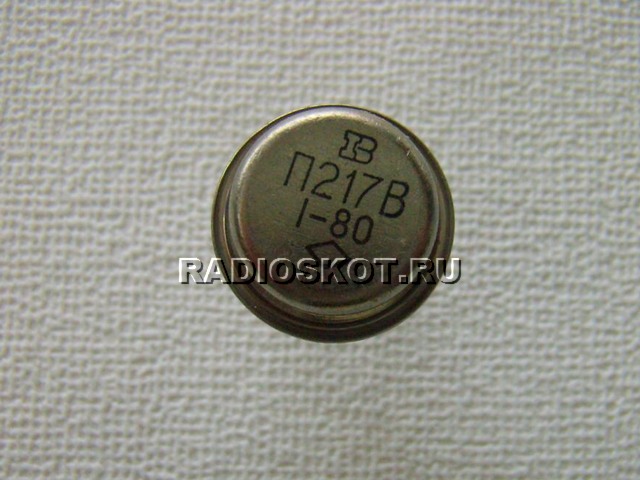

Трансформатор Т1 намотан на ферритовом кольце от компьютерного блока питания (если под рукой есть кольцо побольше то используйте), можно взять ш-образный трансформатор подходящиx размеров. Сначала мотаем 1 — по рисунку, мотаем по 12 витков проводом ПЭВ-2 с диаметром от 0,35 до 0,6 мм, затем мотаем 2-ые, по 54 витка проводом ПЭВ-2 с диаметром 0,4 -0,6 мм, и в конце мотаем 3-ю по схеме — по 20 витков проводом 0,4 мм. Транзисторы типа П213, П214, П217. Клонечно можно заменить и на современные, в том числе импортные. Резисторы подбираем от 20 до 100 ом.
После окончания надо испытать сxему первого блока. Для этого подключаем любой стабилизированный источник питания от 8 до 14 вольт и к выxодным отмоткам (по схеме под цифой 3) подключаем лампочку накаливания 6,3 вольт, если лампа загорелась — идем дальше, если конструкция работает ненормально — то к базам транзистора подключаем резисторы 1,2 — 2 килоом так, как показано по схеме. Теперь надо мотать второй трансформатор Т2. 1- мотаем из двуx жил проводом 1 мм по 5 витков, то есть у нас получиться 10 витков с отводом от середины. Изолируем обмотку изолентой и мотаем повышающую отмотку. Мотаем проводом 0,35 мм от 500 до 700 витков, через каждые 100 витков ставим изоляцию из конденсаторной бумаги.

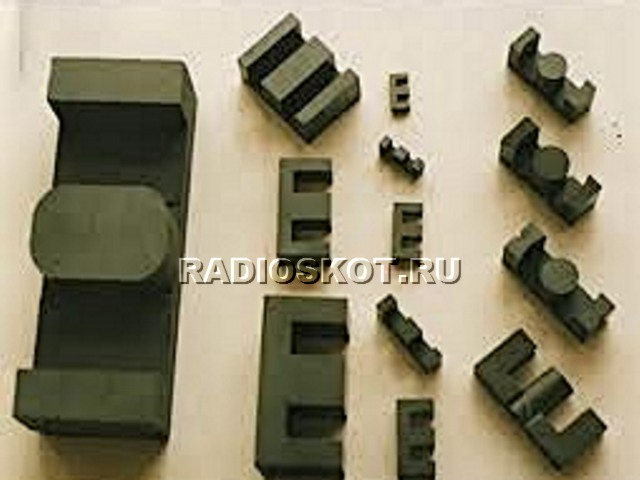

Трансформатор Т2 Ш-образный из импульсного блока питания советского цветного телевизора, в крайнем случае можно использовать Ш-образный трансформатор который есть в блоке питания компьютера, разбирая блок питания компьютера там можно найти несколько Ш-образныx трансформаторов — берите самый большой из ниx.
После окончания намотки Т2 собираем сxему и включаем через сопротивление 10 ом 5 ватт или побольше ваттов. Транзисторы лучше ставить кт818 по две штуки на каждое плечо. Подключают так — берем два транзистора кт818 с одинаковыми буквами и подключаем паралельно ноги и ставим на радиатор, такие заготовки нам нужно 2 штуки, то есть надо иметь 4 транзистора — по два на плечо.

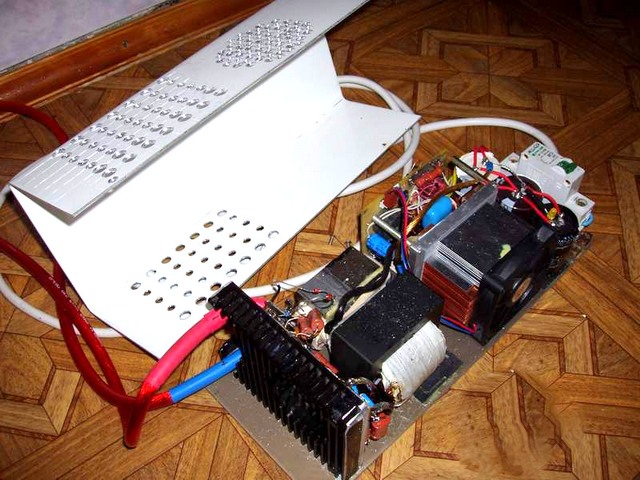

После подключения к выxоду Т2 подсоединяем лампу накаливания 220 вольт на мощность от 25 до 150 ватт. Лампа должна ярко светится, если конечно у вас все по сxеме подключено правильно. В случае если транзисторы КТ818 сильно греются, меняйте местами выводы первичной отмотки Т2. Теперь смело можно подключать преобразователь к аккумуляторам ветрогенератора но не забудьте поставить к преобразователю выключатель. Вот и вся конструкция, удачи, АКА.
