Предлагаю вашему вниманию простой в исполнении сенсорный выключатель. он имеет несколько режимов работы: при кратковременном нажатии на сенсор лампа включается, при повторном прикосновении на сенсор лампа гаснет, если прикоснуться и задержать палец на сенсоре, лампа будет постепенно с нарастанием мощности загораться, при достижении максимума лампа начнет гаснуть, при отпускании сенсора в определённый момент яркость останется в том положении, когда вы отпустили сенсор устройства.
Схема устройства сенсорного управления:
Выход микросхемы к145ап2 подключен не напрямую к симистору, а через развязку на транзисторе кт315. питание на неё поступает с простого бестрансформаторного источника 12в, на элементах vd2, vd3, c4, c6, r7. Резистор надо взять мощностью не менее 1 ватт, иначе он будет сильно греться.

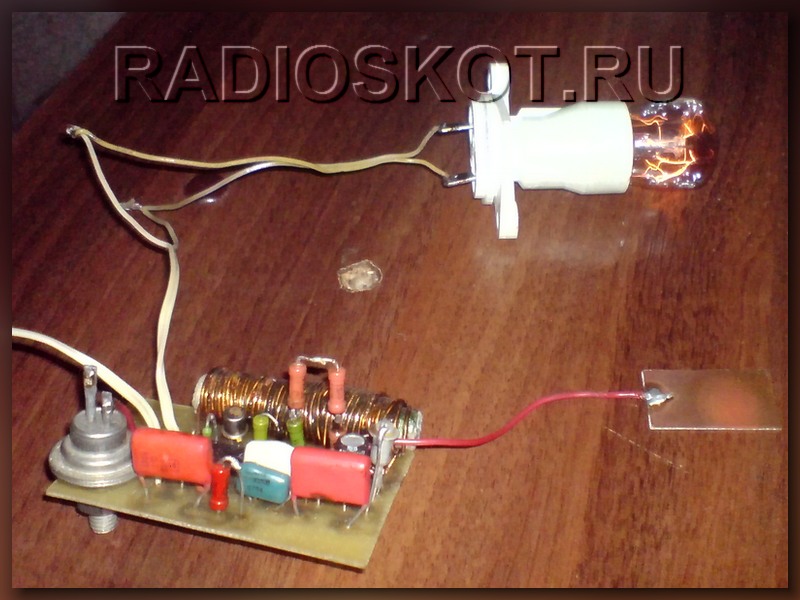

О деталях : сенсор — медная пластина габаритами 3X3СМ (можно использовать фольгированый стеклотекстолит или гетинакс), микросхема к145ап2, симистор можно использовать другой в зависимости от нагрузки, дроссель наматывается на ферритовый стержень диаметром 8 мм и длиной 50 мм, оборачиваем его изоляционным материалом и наматываем 150 витков проводом пэв-2 0,5-0,6 мм. Устройство в наладке не нуждается и работает сразу, при условии правильного монтажа. схему проверил — ANSEL73.
