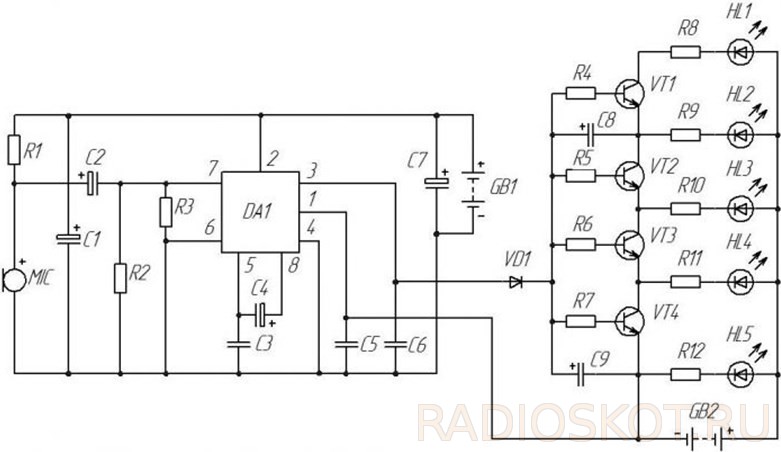

Здравствуйте. В данной статье я расскажу как можно сделать простой измеритель шума. Даже начинающий её может легко собрать. Состоит эта схема всего из пары десятков деталей, включая в себя микросхему — аудио усилитель. Вот, собственно, сама схема LED шумометра:
Схема принципиальная
Компоненты для схемы
- DA1: Аудио усилитель TDA2822M
- VT1-VT4: Биполярный транзистор КТ315Б
- VD1: Выпрямительный диод 1N4007
- C1, C2: Электролитический конденсатор 2.2мкФ
- C3: Конденсатор 0.01 мкФ
- C4, C8, C9:Электролитический конденсатор 10 мкФ
- C5, C6: Конденсатор 0.1 мкФ
- C7: Электролитический конденсатор 100 мкФ
- R1, R3: Резистор 10 кОм
- R2: Резистор 100 кОм
- R4-R7: Резистор 1 кОм
- R8-R12: Резистор 670 Ом
- HL1-HL5: Светодиод любой, например, АЛ307
После сборки схема начинает работать сразу без каких-либо настроек. Единственным минусом данной конструкции является питание из двух мест схемы, а не из одного, как это обычно. Это усложняет проверку на работоспособность. И ещё можно эту схему модернизировать, как это сделал я. Мне не понравилась чувствительность микрофона — надо было громко сказать, чтобы светодиоды «прыгнули». Но эту проблему легко устранил сделав простейший микрофонный усилилитель.

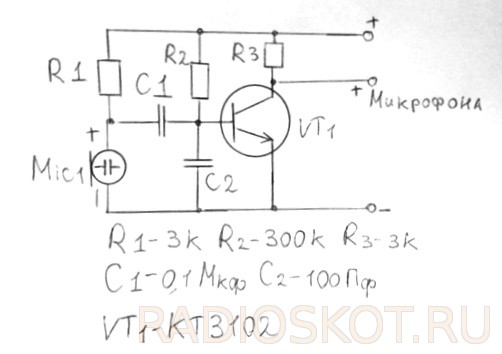

На фото будет схема уже со списком радиоэлементов, думаю я отчётливо написал. Но этот усилитель делать по желанию — он не обязателен. Вначале собираете схему без усилителя, проверяете на работоспособность и при надобности его ставите. Если усилитель нужен, то микрофон отпаиваем на его место припаиваем (к плюсу микрофона) вывод который написан на фото как «+ микрофона», ну и «-» сажаете на минус питания, а «+» сажаете на плюс питания. Чувствительность микрофона благодаря такому простому усилителю заметно усиливается.

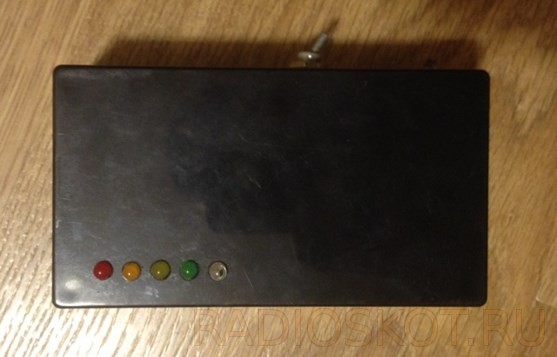

Вот фото моего готового устройства для измерения уровня шума:
Схема в Sprint Layout (была когда-то сделана в третьей версии, поэтому в шестой может не показать обозначения радиоэлементов).
Схему собрал и испытал Кузьмин Святослав cuzmin.sviatoslav@yandex.ru
