Вы наверное видели одну из новейших разработок российского военпрома — Боевую Машину Поддержки Танков (БМПТ) Терминатор. Выглядит действительно очень стильно и грозно. Поэтому после просмотра нескольких видео обзоров решил собрать что-то похожее, естественно с возможностью дистанционного управления.

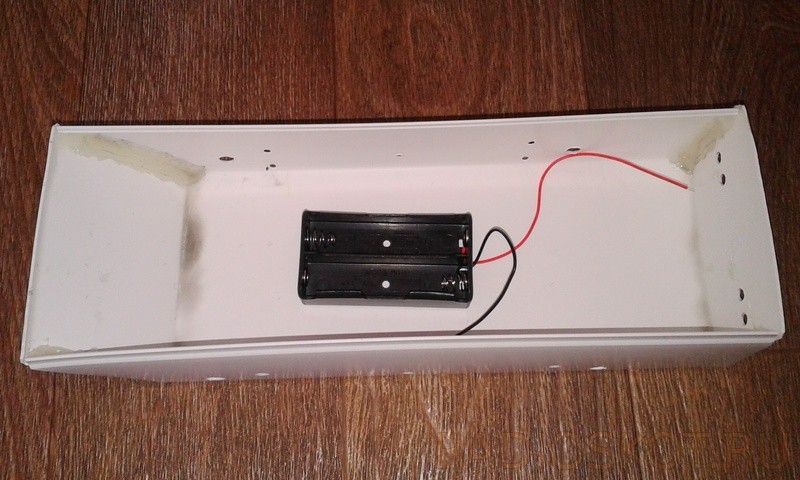

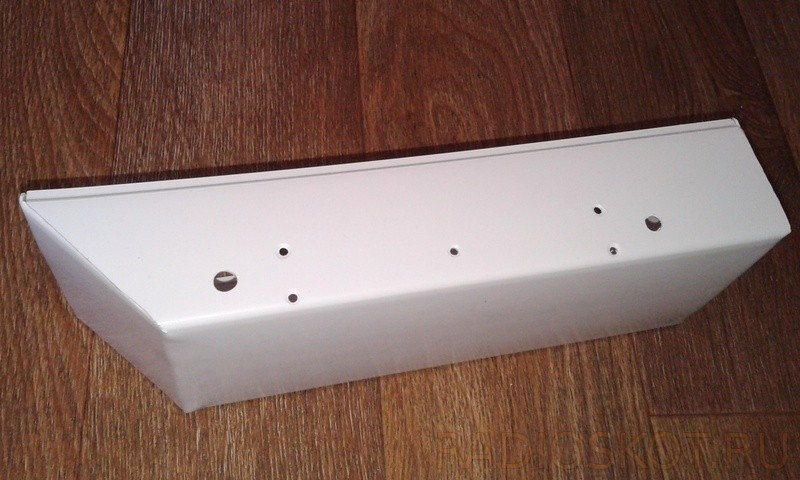

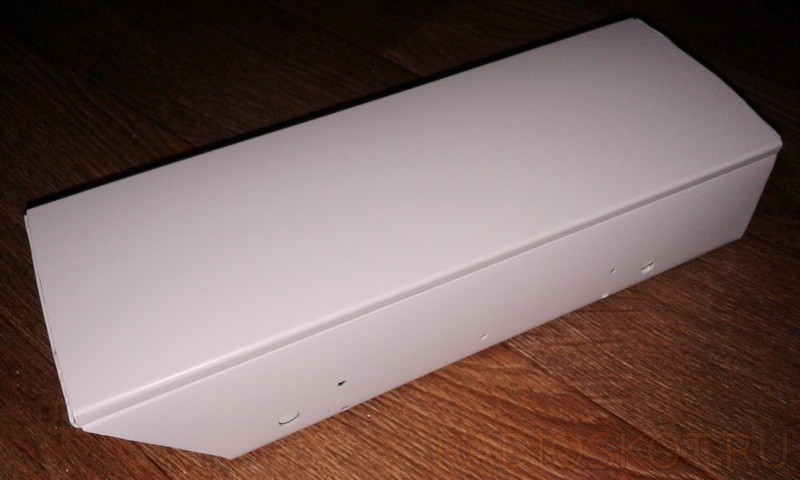

Машинка планировалось собираться с нуля, кроме уже имеющегося пульта ДУ и платы приемника. Основной тут выступает пластиковый кабель канал, который продаётся в магазинах стройматериалов по 1-2 метра длиной. Просто отпиливаем нужный кусок и вот корпус почти готов.

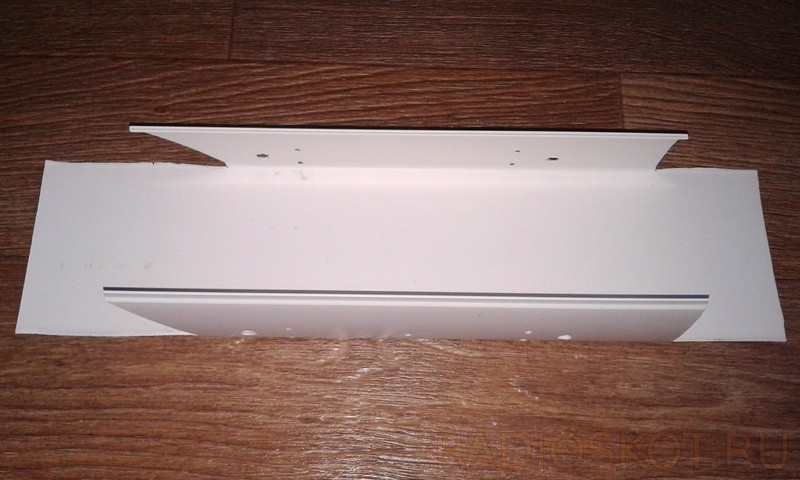

Его очень легко сгибать, прогрев полосу изгиба зажигалкой, устанавливаем маленький огонь и быстро несколько раз туда-сюда проводим по шву, и на несколько секунд пластмасса оказалось размягченной — придаем желаемую форму.
Оставшиеся швы заливаем термоклеем, если не скупится, то прочность будет на высоком уровне (термоклей к пластмассам оргстеклу прикипает великолепно, а вот с железом результат намного хуже).

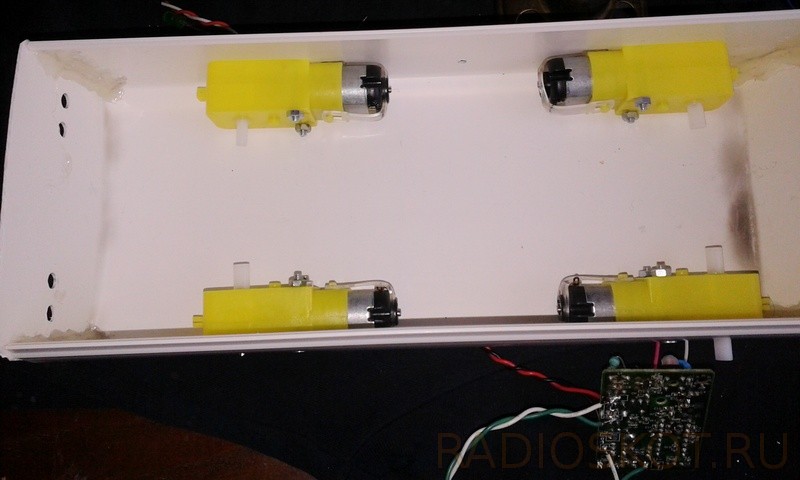

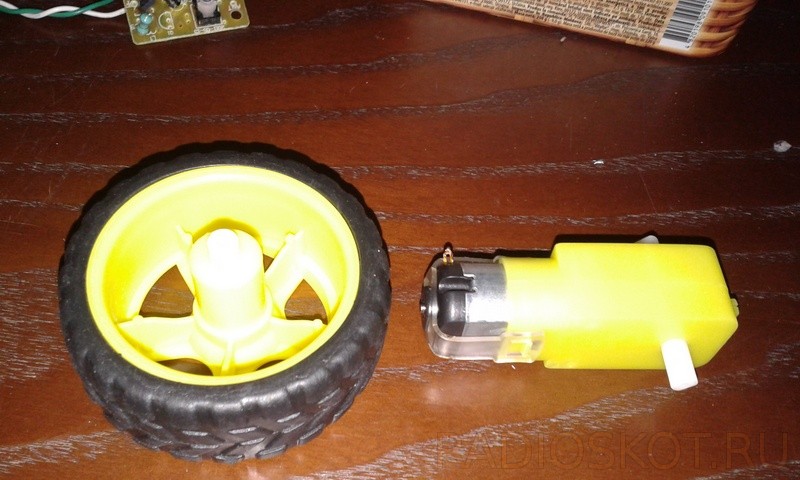

Теперь переходим к мотором и колёсам. Очень удобно брать сюда готовые комплекты с редукторами от Arduino. Цена такой сборки 100 руб. Если на опт, то дешевле.
Конечно многие скажут: "что за расточительство, надо было взять готовые моторчики или колёса от поломанных игрушек", но большой опыт подсказывает — лучше чуть переплатить и получить отличный результат от большого резинового колеса, готовой системы шестеренок для передачи вращения и удобного крепления.
Ладно, с колёсами разобрались. Следующий этап — установка фар. В смысле светодиодов.

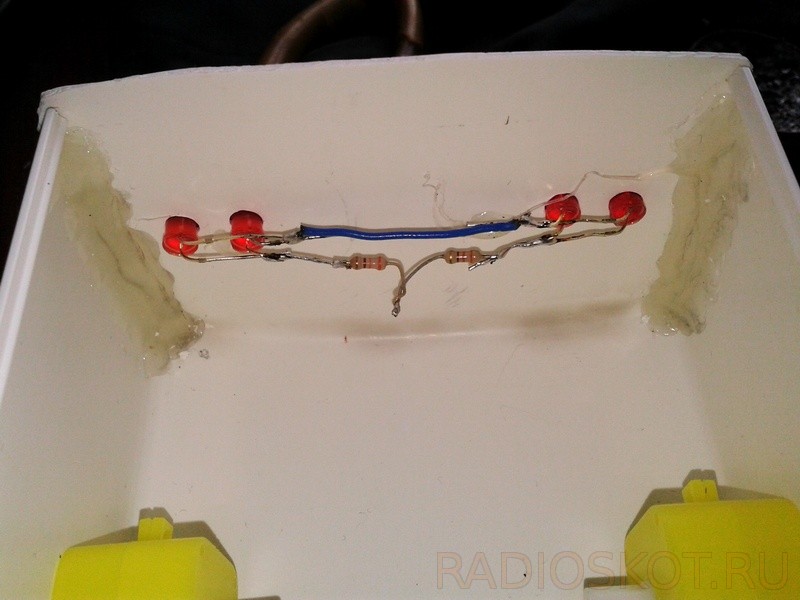

Тут надо четыре красных для задних стоп сигналов, два жёлтых на стволы автоматических пушек, два мощных белых на передние фары и два зелёных на боковые ракеты. Сверлим, вставляем, припаиваем провода, подбираем ограничительные резисторы и заливаем термоклеем.
Как подбирать резисторы, думаю, знают все. Всё по закону Ома: сопротивление равно предполагаемое падение напряжения деленное на желаемый ток светодиода. На мощные LED 100 миллиампер, а слабые 5 мм по 10 миллиампер (чтобы ярче светили).

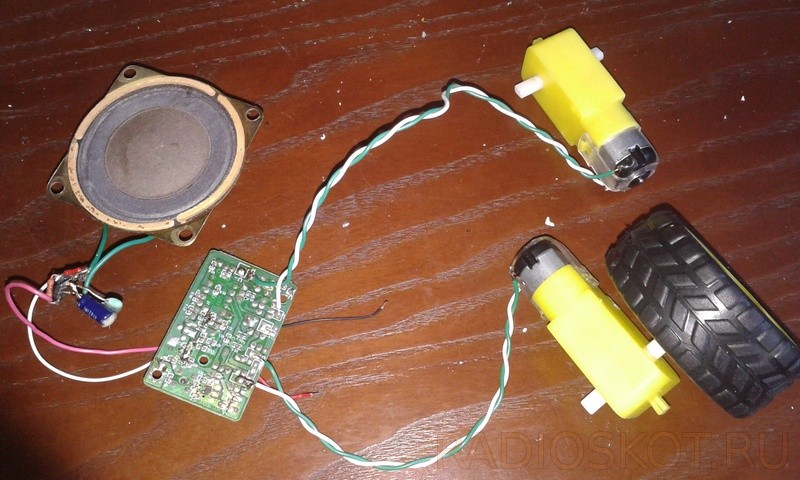

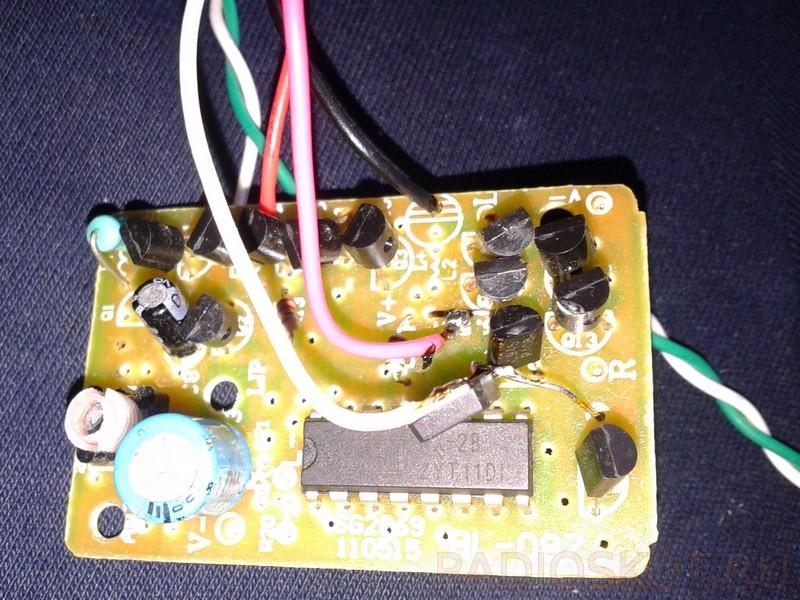

Переходим к электронике — модулю радиоуправления. Это плата от чего-то давно разломанного на 27 МГц. Машинка та уже много лет на свалке, а пульт и плата приемника RC дожидались в тумбочке своего часа, и дождались.
К ней надо припаять питание 5-7 Вольт и два мотора — для перемещения танка вперёд-назад, влево-вправо.
Дополнительно ввёл команду на стрельбу (по этой доработке была написана отдельная статья) и теперь нажав ещё одну кнопку на пульте можно заставить танк стрелять. Ну не совсем стрелять — мигать желтыми светодиодами на пушках и производить похожий на выстрелы звук (смотрите эту статью со схемой имитатора стрельбы).

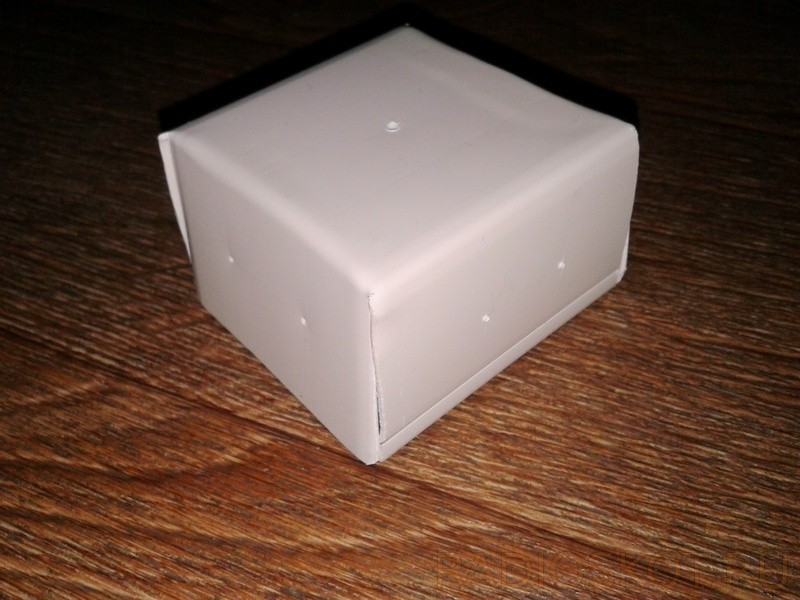

Изготовление башни танка

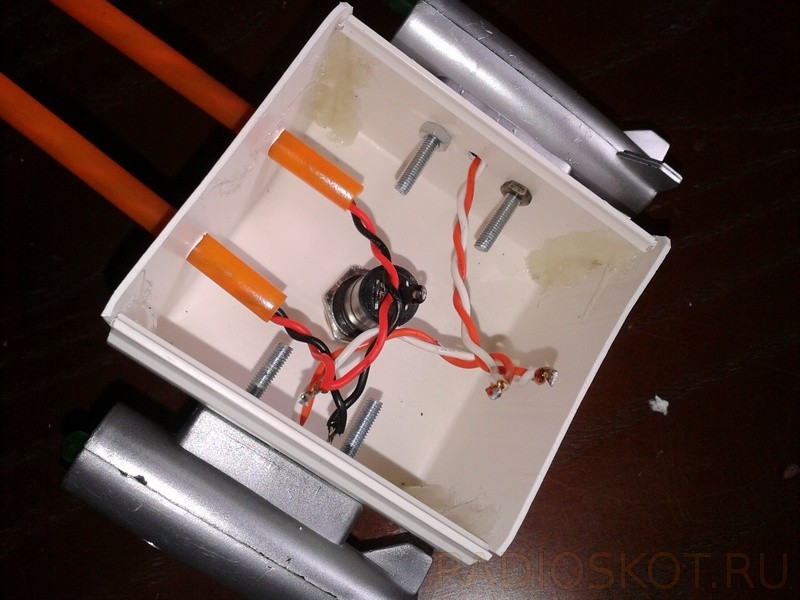

Довольно сложный момент поворот башни, конечно можно просто соединить её с основным корпусом винтом, но оттуда ведь идёт ещё пять проводов, которые при сильном повороте могут порваться.

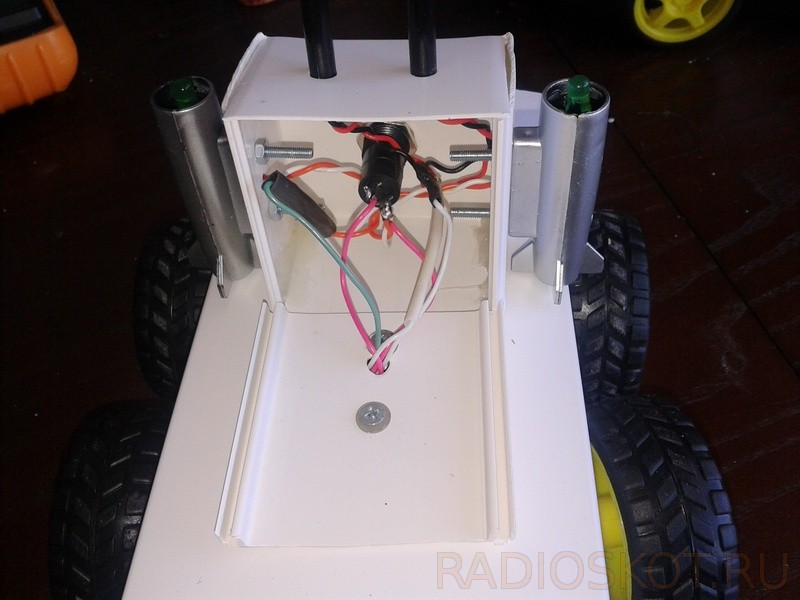

Пришлось вырезать полукруглый паз с отверстием и стопорным винтом.

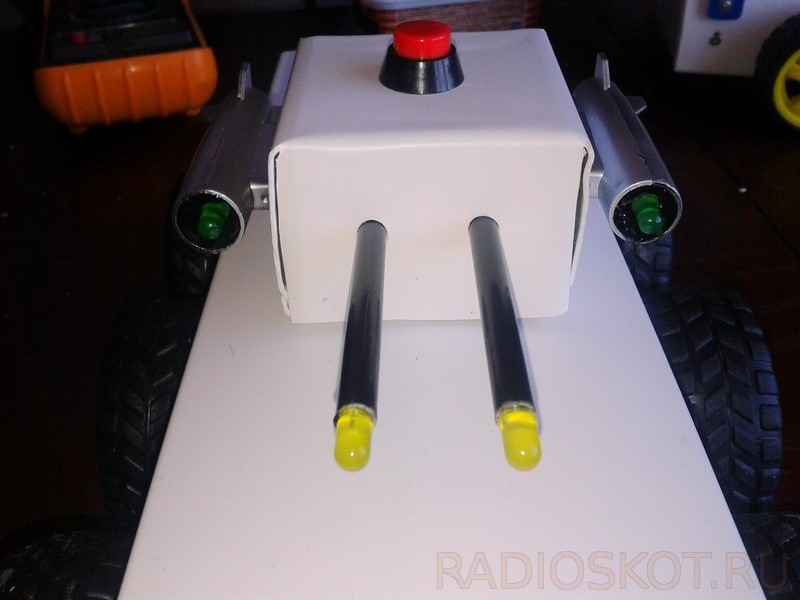

Позже пушки были заменены на более прочные.

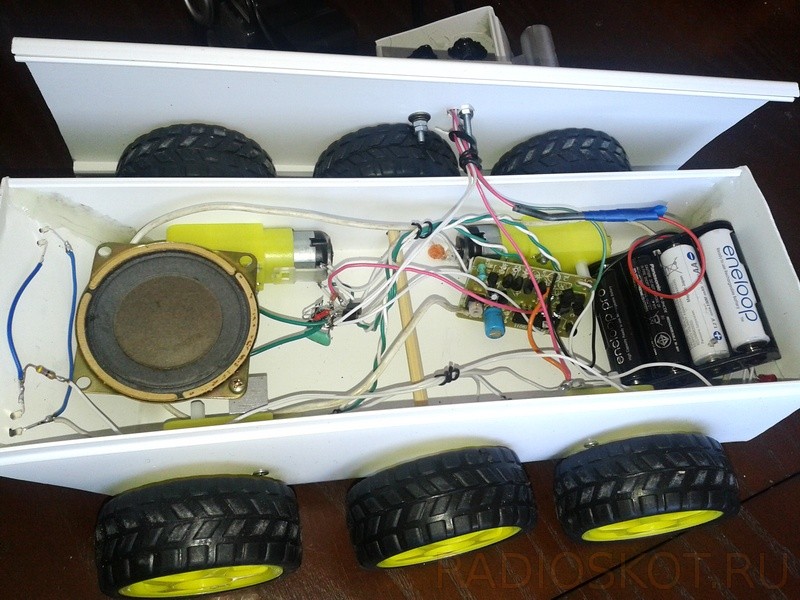

Танк уже почти готов, пришло время проверки работы вначале от блока питания стоковой защитой (мало ли сгорит чего), а затем установки блока из четырёх аккумуляторов АА Энелуп. Это мои любимые))
Вот такая получилась игрушка: радиоуправляемый танк Терминатор. Оригинал правда ездил на гусеницах, но это уже дело техники (на AliExpress есть и такие наборы для создания гусеничных шасси, до них тоже дойдет дело).
Видео самодельного Терминатора
Пока же сын итак доволен столь оригинальной машинкой, которую точно не купишь в магазинах, и значит уже за одно это сделавшейся уникальной игрушкой.
