Эта реально рабочая схема ультразвукового отпугивателя комаров может отпугивать насекомых на приличное расстояние — до нескольких метров. Содержит она всего одну микросхему и 4 транзистора средней мощности.
Питается либо от блока питания 6В, либо от свинцового аккумулятора 6,3В — тогда устройством можно будет пользоваться на пикнике в лесу.
Принципиальная схема УЗО показана на рисунке ниже:

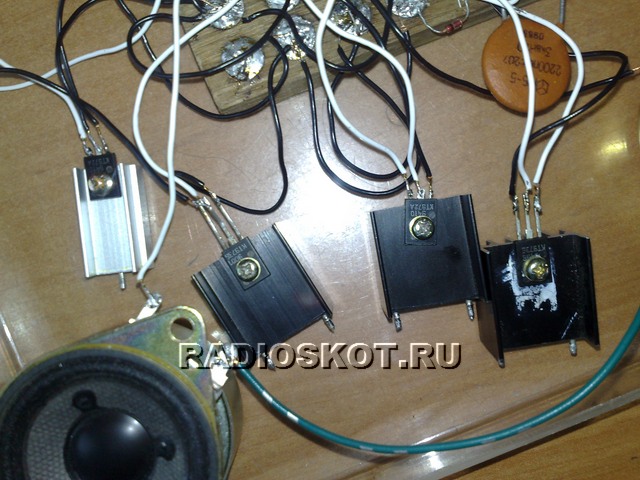

Сам ультразвуковой генератор собран на логических инверторах в составе цифровой микросхемы 561ЛН2. Для транзисторов в устройстве необходимо применить радиаторы, так как они прилично нагреваются во время работы.

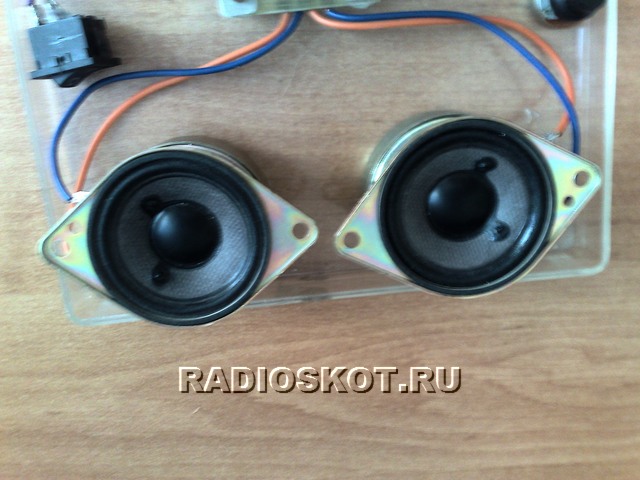

Лучше всего для прибора использовать динамик или пару динамиков общим сопротивлением 10-15 ом. Диод должен быть германиевым. Переменный резистор можно применить и с большим сопротивлением, чем показано на схеме — так расширятся границы регулировки частоты ультразвука. Ультразвуковой отпугиватель комаров работает приблизительно на частоте от 10 до 40 кгц. Рабочая частота зависит от номиналов R2, R3 и C1.

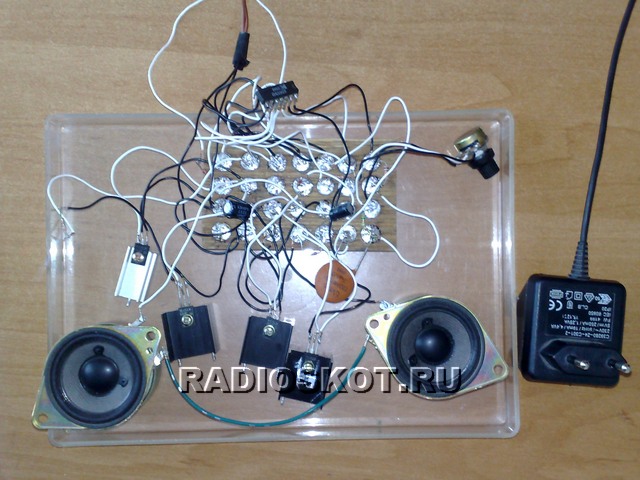

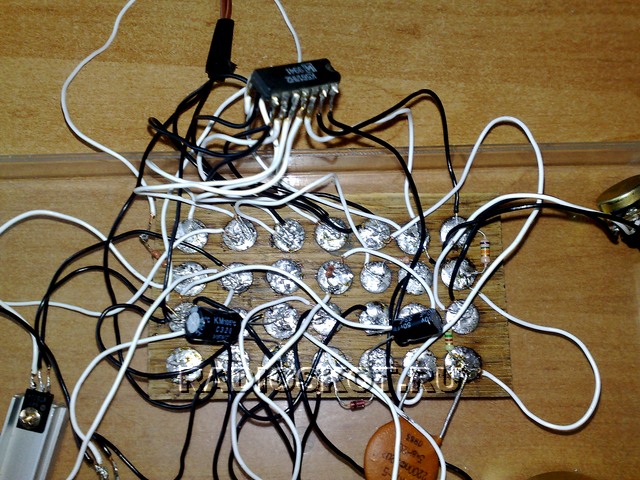

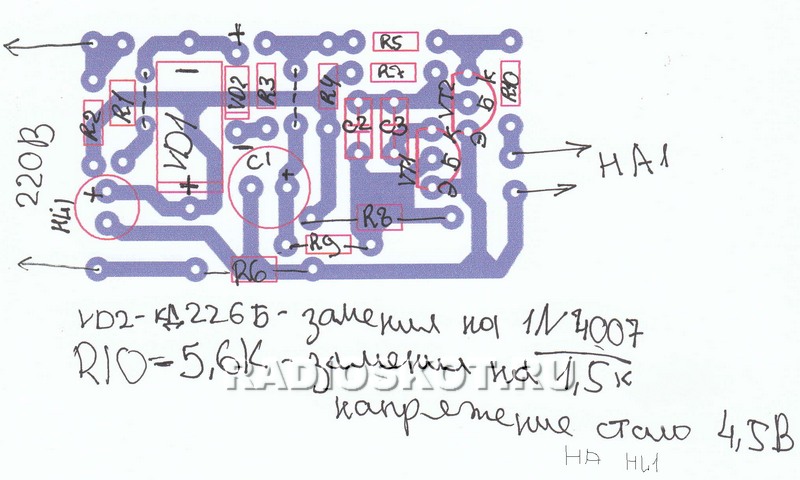

Схема была вначале проверена на макетной плате, и позже перенесена на печатную плату, которую можно вместе со схемой формата Lay скачать в архиве — ультразвуковой отпугиватель

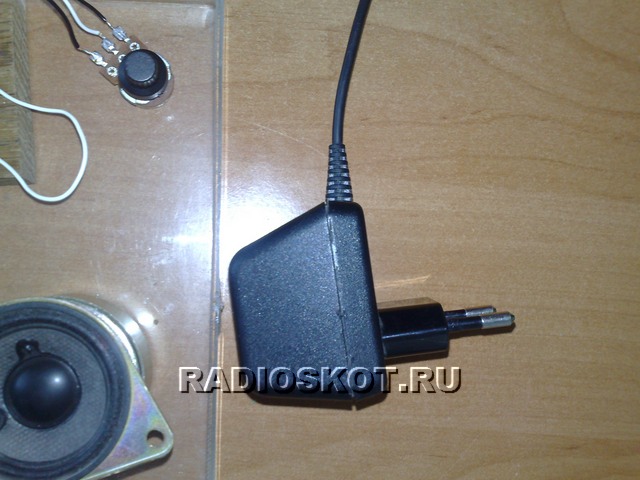

Питание должно быть от 4 до 6в с силой тока около 250 ма, я использовал блок от сотового телефона. Вывод о качестве работы устройства делайте сами, но у меня эта «пищалка» работает отлично и реально отпугивает вредных насекомых.
Так же её мощности достаточно для отпугивания собак и птиц, нужно только грамотно подобрать частоту ультразвукового излучения. Схема и конструкция — Рыбалко Р.
