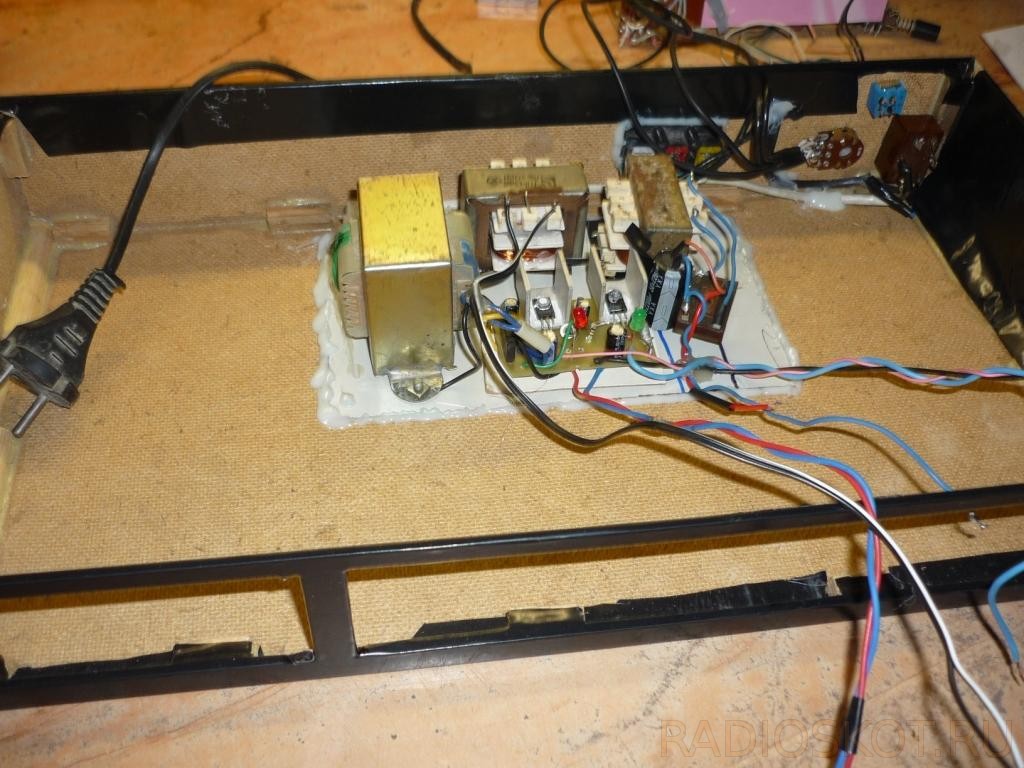

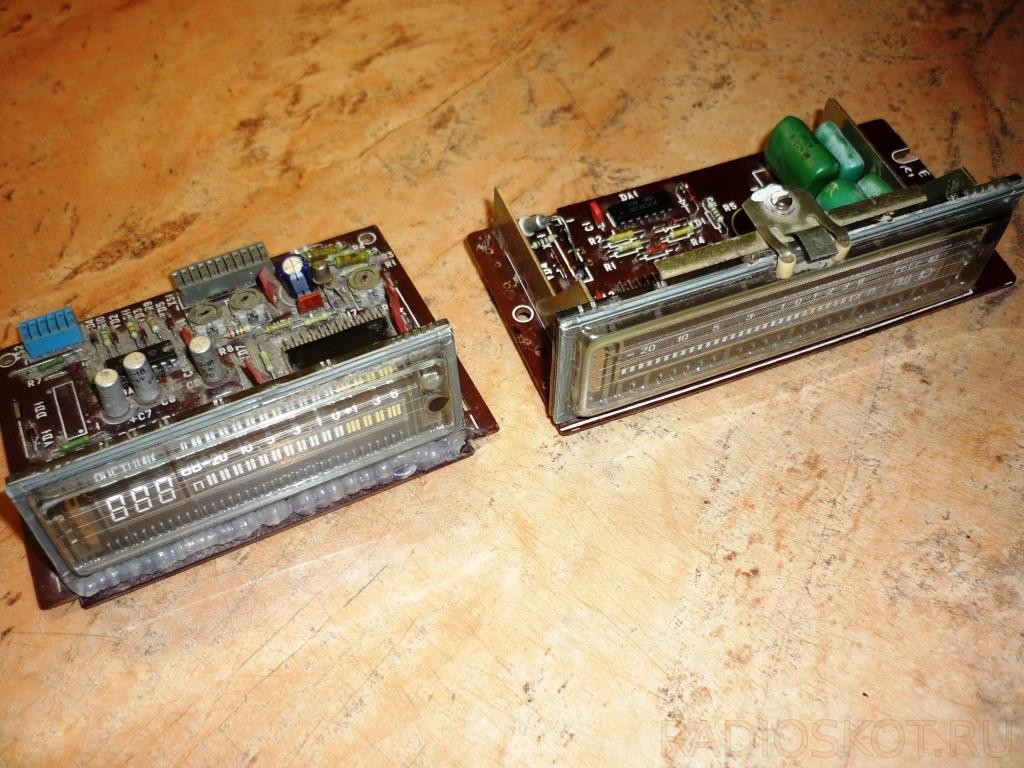

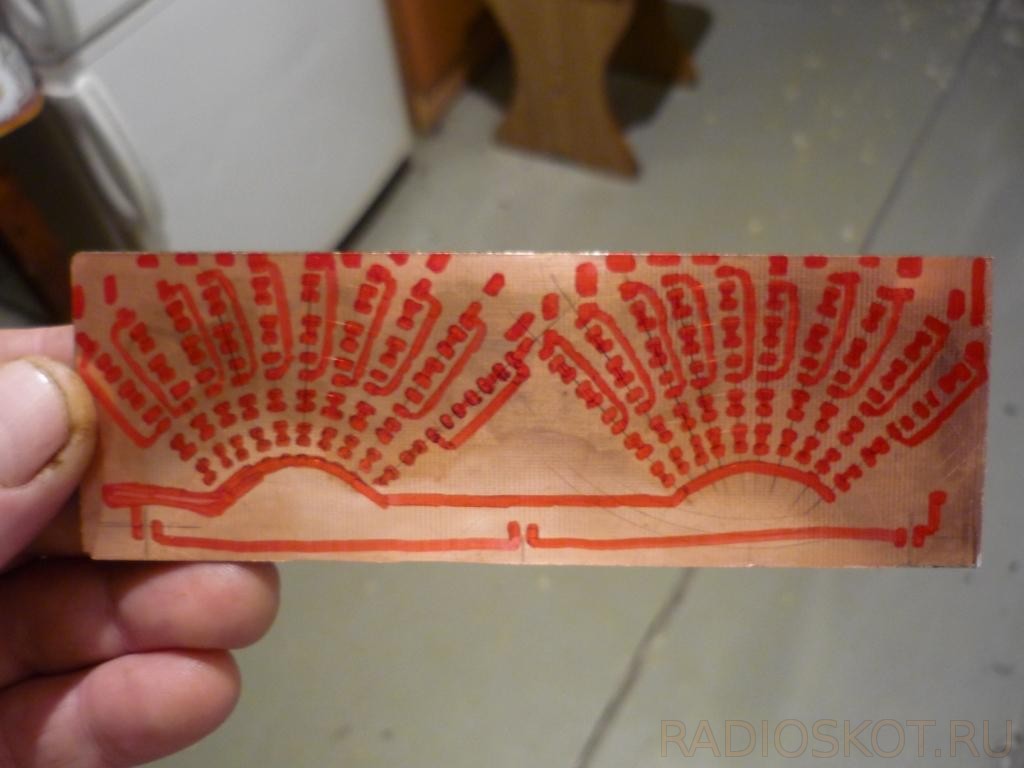

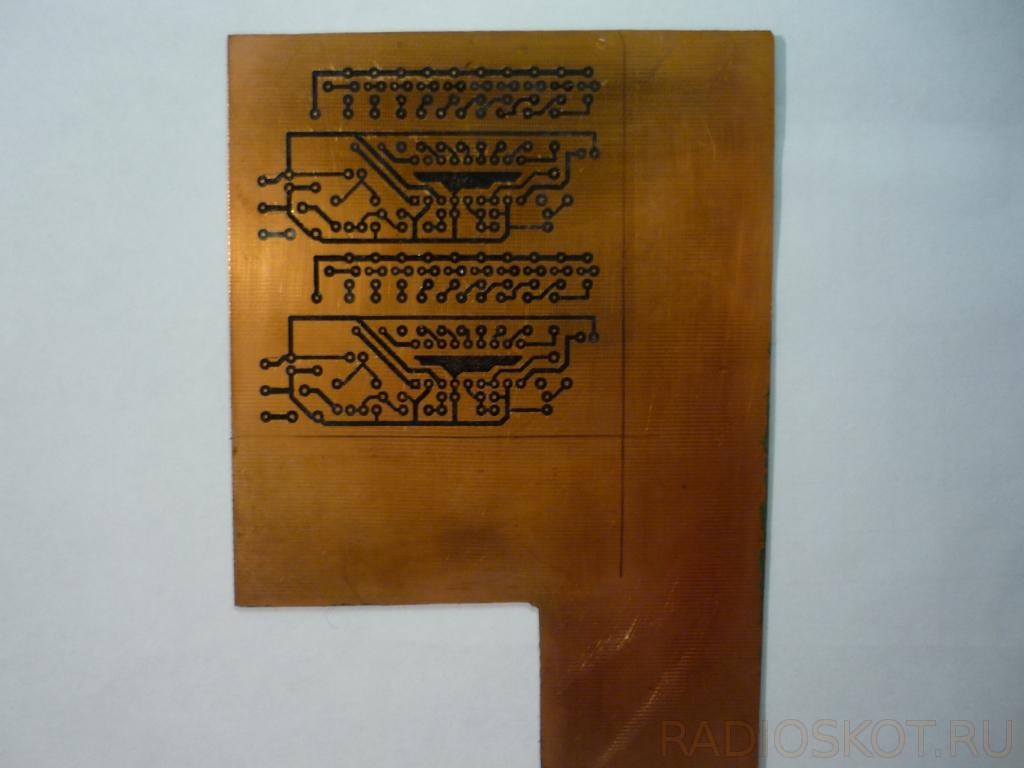

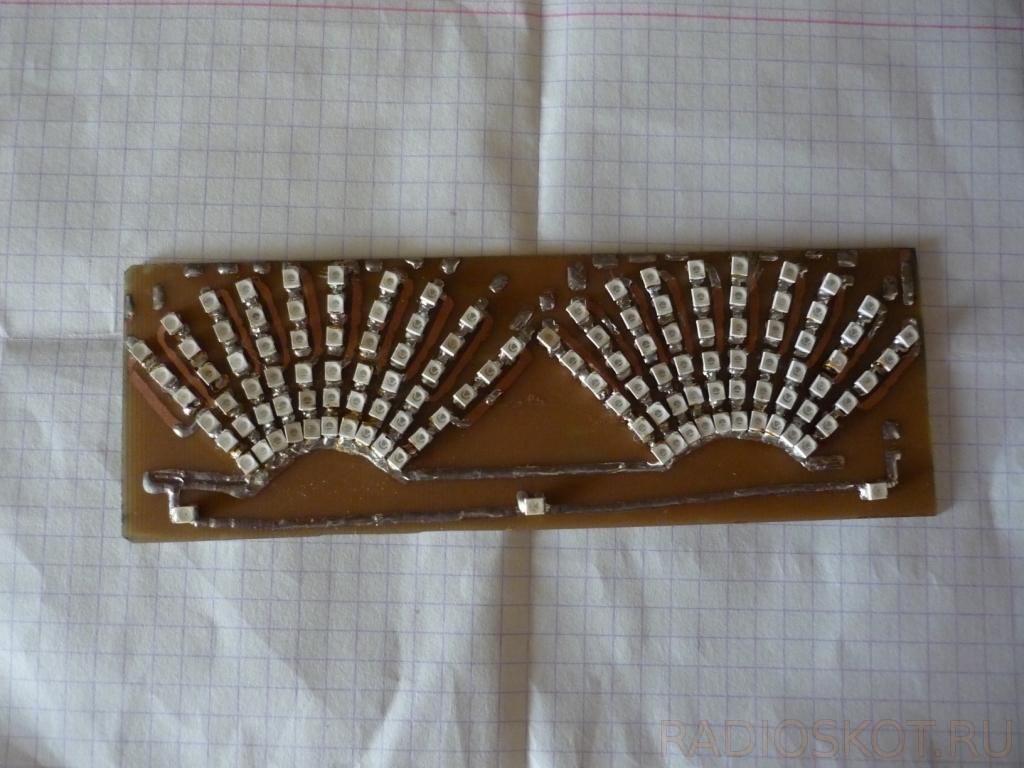

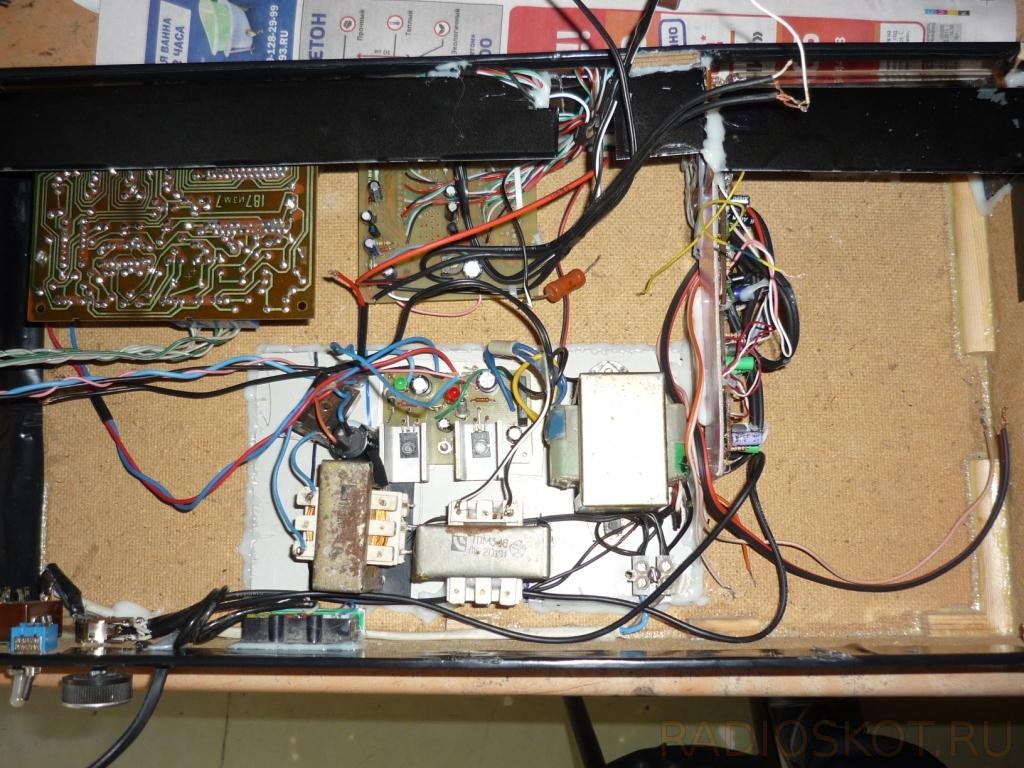

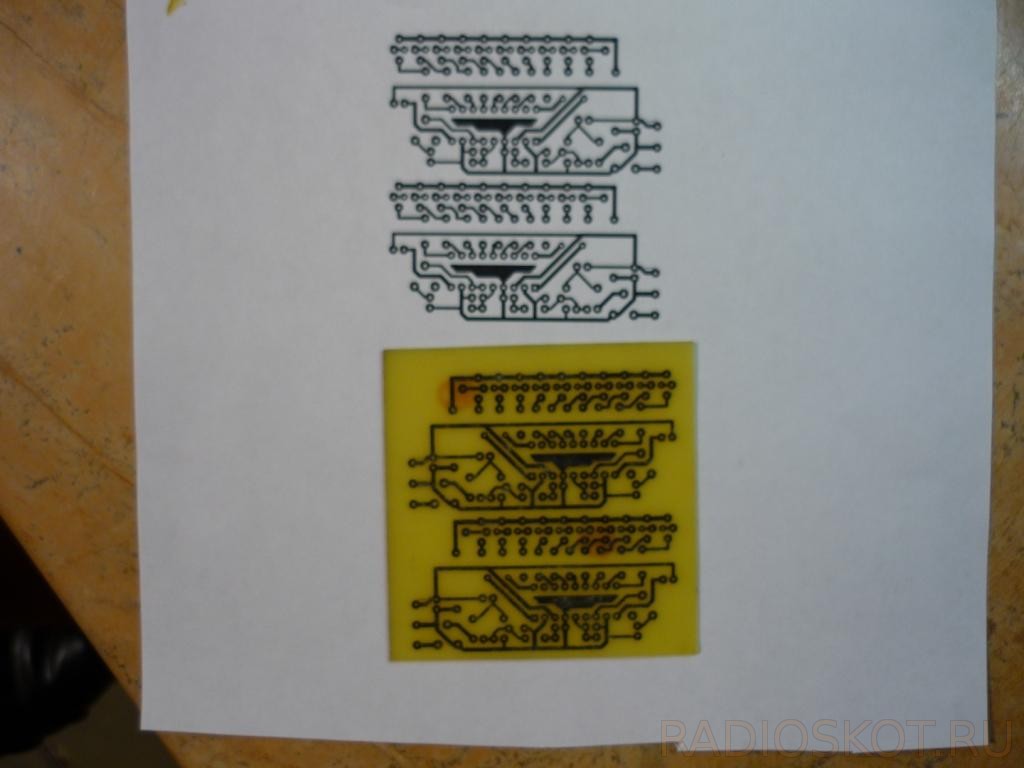

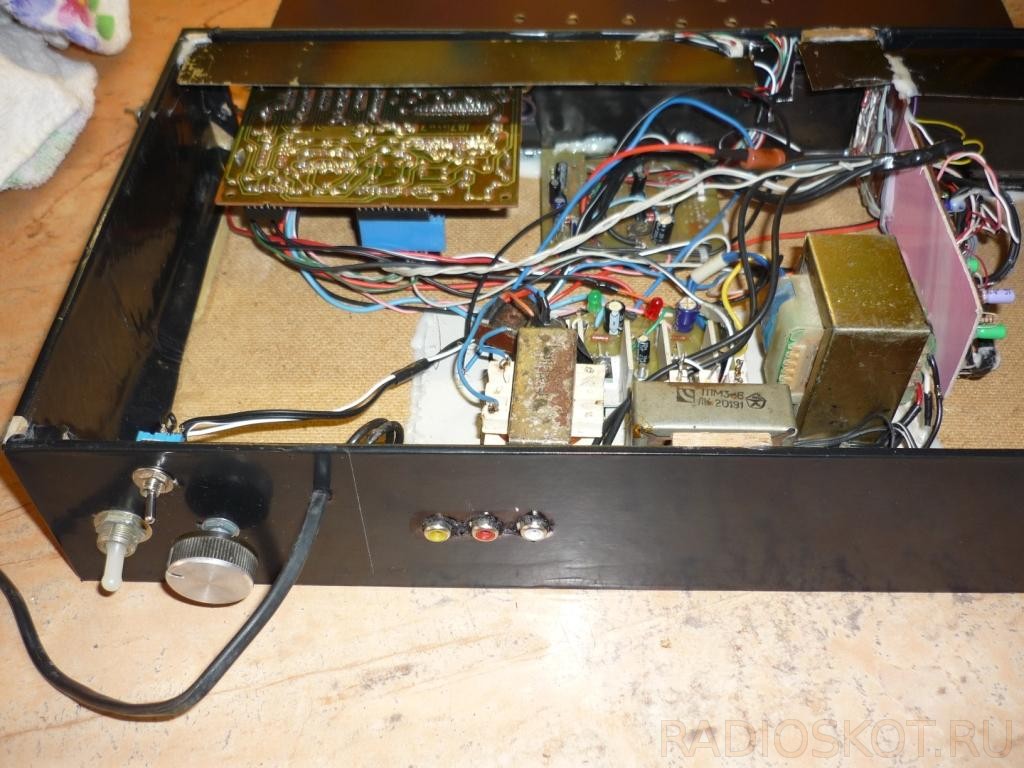

Всем самодельщикам привет! Как-то разбирая свои запасы наткнулся на два люминесцентных индикатора с советских магнитофонов. Один оказался рабочий. Решил с него сделать что-то необычное. Ну тут и понеслось… Второй звуковой индикатор решил собрать на микросхемах LM3915 в виде стрелок из светодиодов, ну а третий из вакуумных индикаторов ИВ-26 из промышленных электронных часов, и всё это дело оформить в корпус. Для LM3915 вытравил две платы (одна для светодиодов), светодиоды в smd корпусе выпаял из LED ленты, собрал платы — включил — всё прекрасно заработало. Для ИВ-26 пришлось задействовать платки индикаторов с китайской магнитолы на микросхеме AN6884. Осталось дело за корпусом, вырезал из ДВП панели, склеил их между собой при помощи деревянных брусочков и клея «Момент». Для индикаторов в корпусе вырезал окно. Зашпаклевал, зачистил и обклеил чёрной плёнкой. Фальш-панель обрезал из профиля из-под гипсокартона. Так как для питания нужно было 5 разных напряжений (+12 -12 26 3,5 6,3 вольта), мотать трансформатор не стал — порылся в закромах и нашёл подходящие трансики и к ним спаял простейшие стабилизаторы. Всё это дело закрепил в корпусе при помощи термоклея. Общий выключатель и регулятор уровня расположил сзади конструкции. Для передней панели вырезал пластину из стекла, просверлил 3 отверстия под выключатели. Красивее было бы тонированное стекло, но его не нашёл, думаю затонировать автомобильной плёнкой. Теперь смотрите на фотоотчёт и видеоролики работы индикаторов, специально для нашего любимого сайта radioskot.ru 🙂

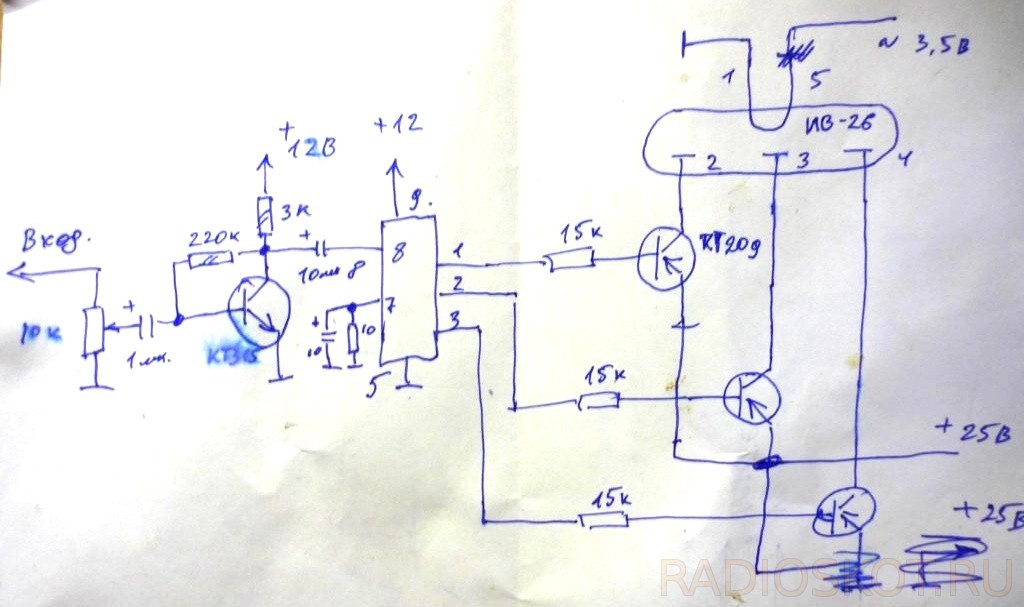

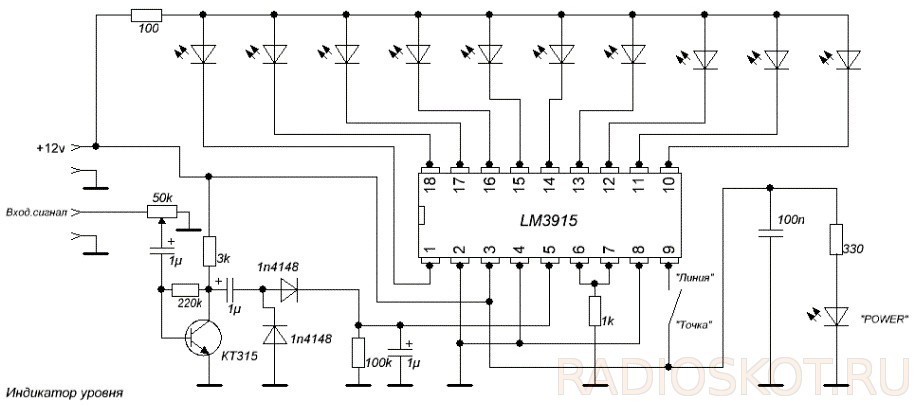

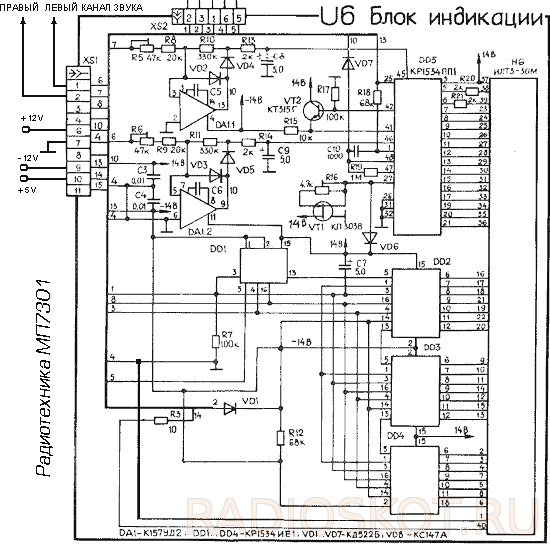

Принципиальные схемы индикаторов ЗЧ

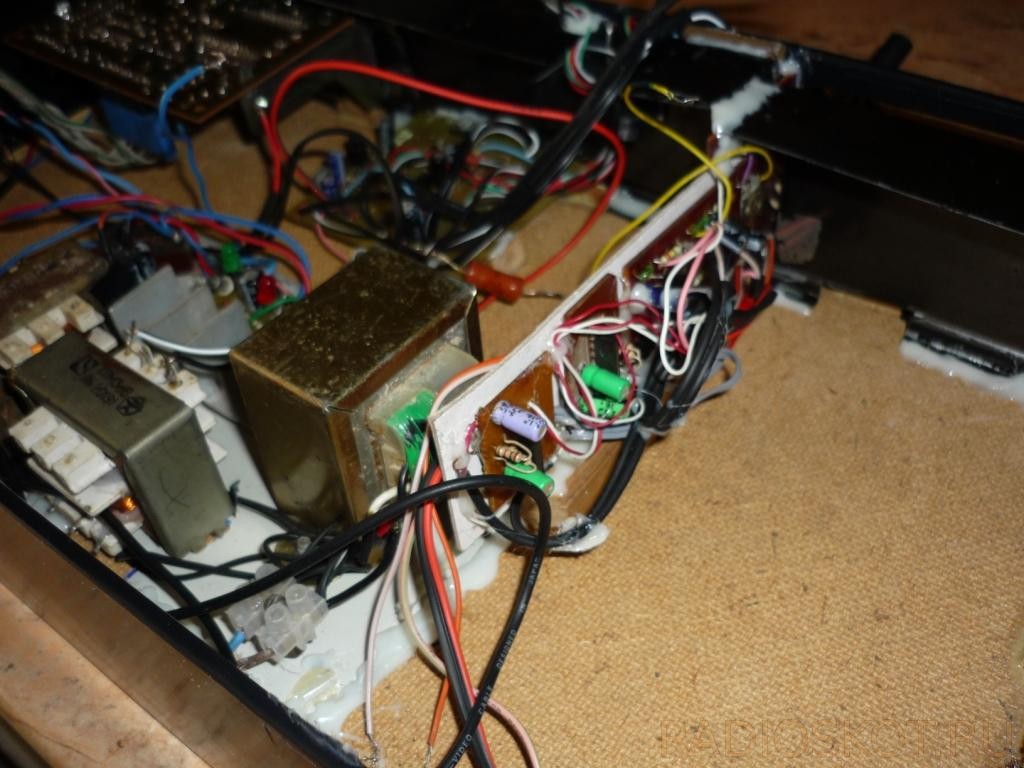

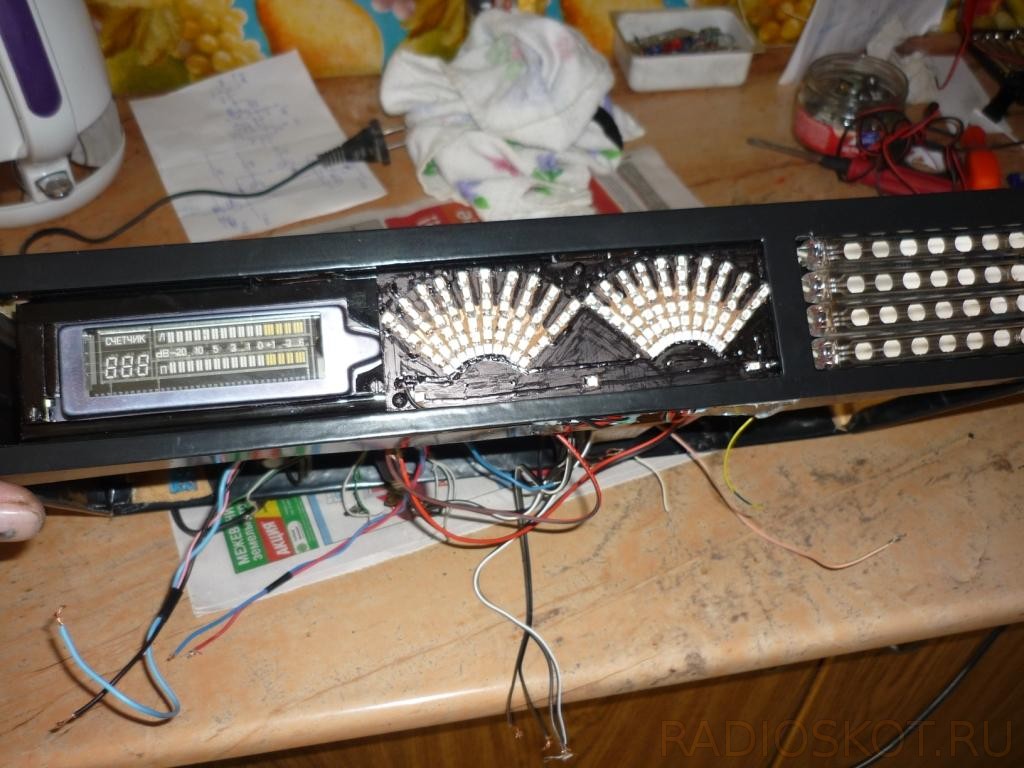

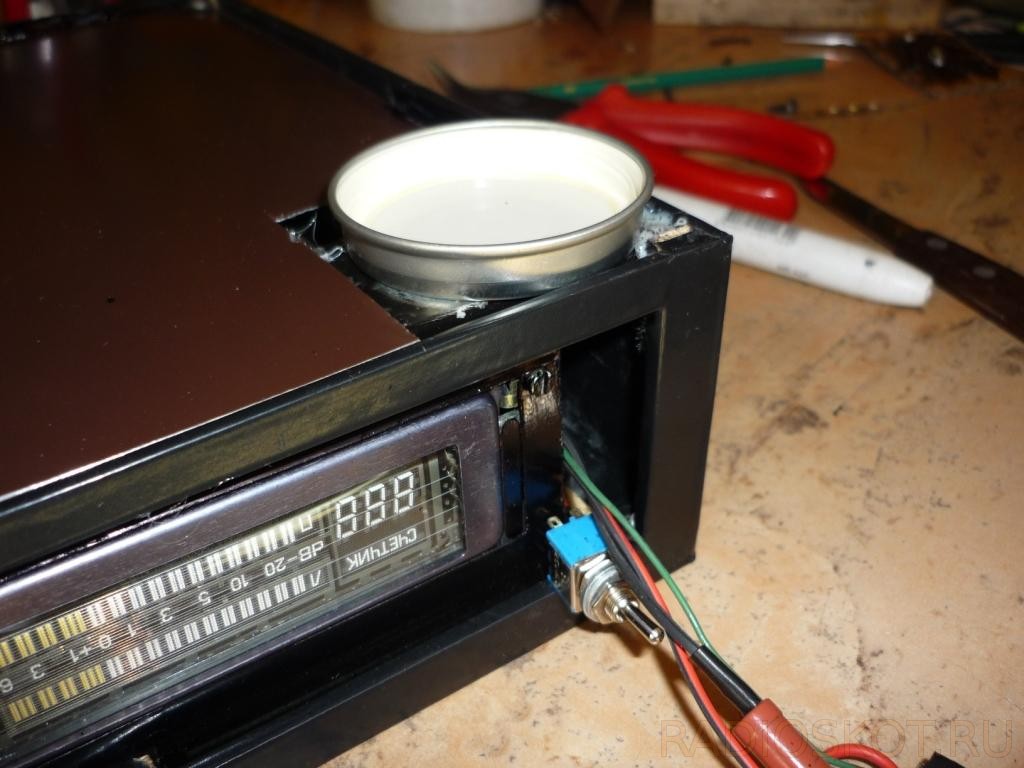

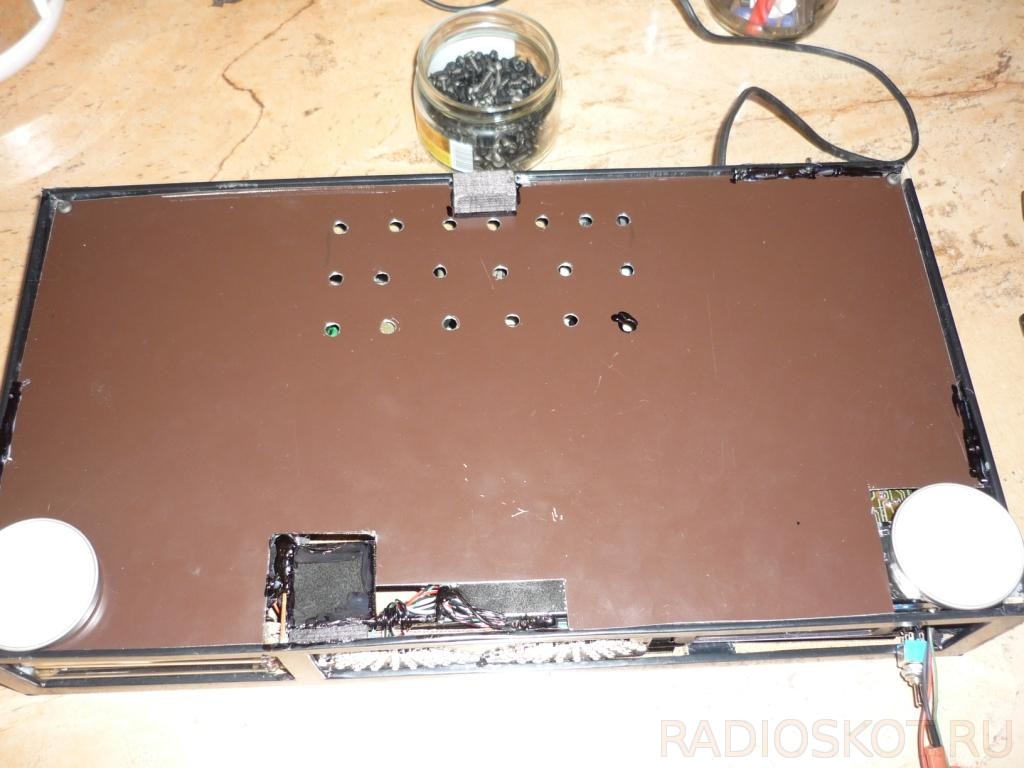

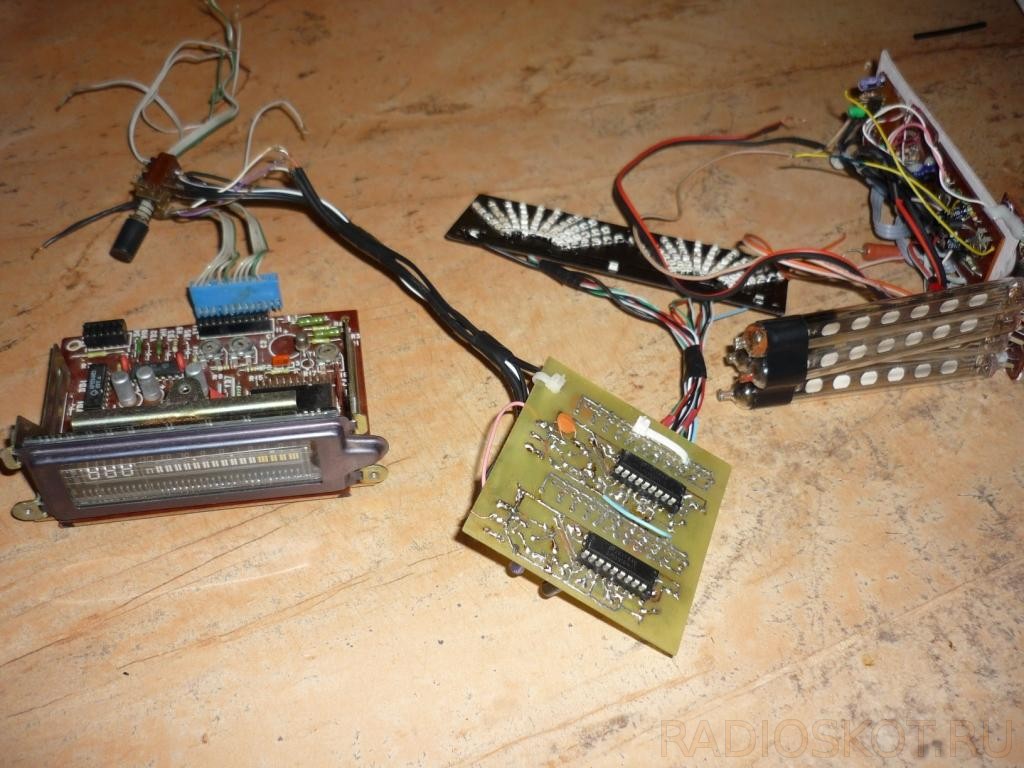

Фото изготовления конструкции
Видео работы индикаторов в УНЧ

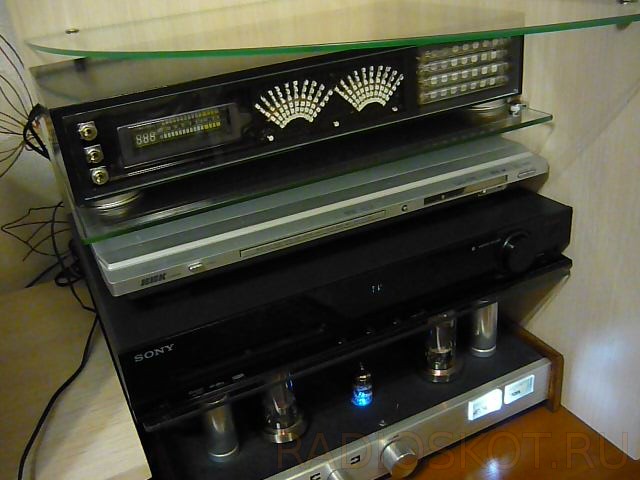

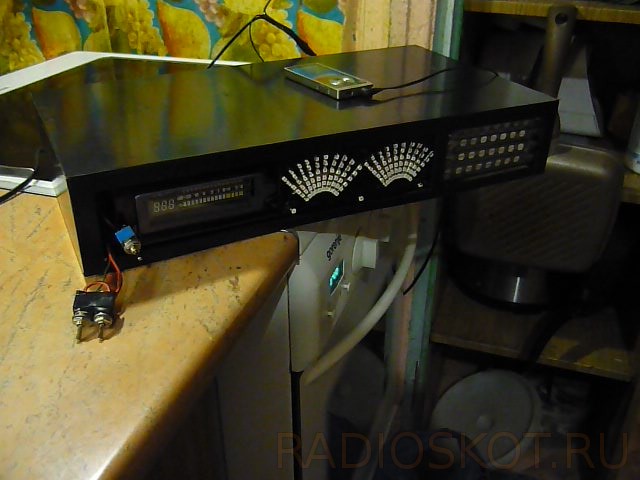

Получилось вот такое неплохое дополнение в аудиостойку. Можете собрать тоже подобное для своего УМЗЧ, а можете взять какой-то отдельный модуль. Желаю всем удачных конструкций! С Вами был Ивченко Алексей.
