Понадобилась сетевая вилка с нестандартным корпусом ( больше обычного) для размещения в нём нескольких электронных компонентов, которые не помещались в корпусе основного устройства. Такие вилки, от электрических изделий прошлого века выпуска, изредка встречаются. Воскресенье было посвящёно серфингу радиобазара. К сожалению ничего подходящего обнаружить не удалось. Уже совсем собрался разорить запасную зарядку от мобильного телефона, да пришла (наконец-то) в голову светлая мысль.
Катализатором, её появления, явились две пустые пластиковые бутылки из под молока дожидающиеся отправки в мусоропровод. Выходит утверждение, что молоко во всех отношениях полезный продукт — реальность.

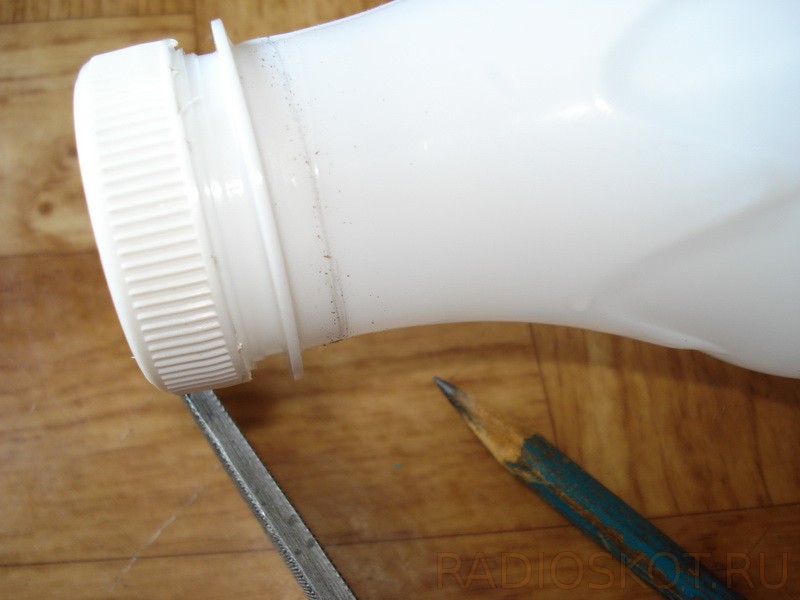

На горлышке, справа от выступающего ребра жёсткости, прикладывая к нему напильник в качестве чертёжного приспособления, провёл по периметру карандашом черту.
Отпилил горлышки ножовкой по металлу, выровнял края напильником и убрал заусенцы острым ножом.

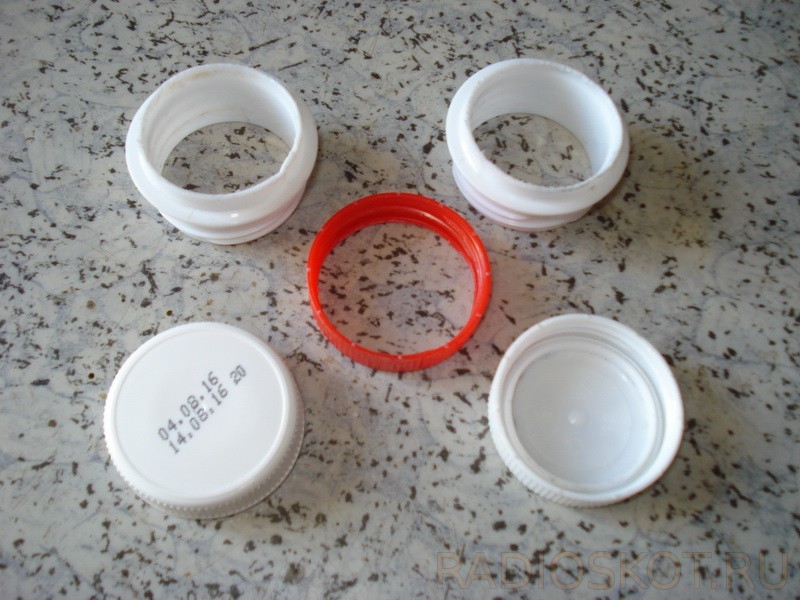

Получил вот такой расклад, в который дополнительно вошёл ободок от ещё одной крышки.
Использовав ободок, в качестве соединительного звена, получил вот такую конструкцию, в которой уже угадывается корпус будущего изделия. Для надёжности соединения использовал клей.
Теперь дело за сетевыми штырями, которые удалось добыть из обломка корпуса зарядного устройства.
С первого раза поставить и закрепить штыревой блок «как надо» не получилось, крышечку испортил, и пришлось взять другую. С разметкой на крышке, штырями и саморезом думаю всё понятно, а вот что за элемент по левую сторону поясню.
Крышка недостаточно толстая, поэтому требуется что-то дополнительно со стороны обратной стороне вхождения самореза, для более прочного соединения. Вот так как на фото уже хватит прочности навсегда.
Блок штырей на месте, на другую крышку установил клавишный выключатель. Вообще-то с подготовкой отверстия под такой выключатель всегда приходится повозиться, но тут пластик хорошо режется канцелярским ножом.
Вот она сетевая вилка с нестандартным корпусом, да ещё и с персональным выключателем. Красавица да и только!
Подойдёт такой вариант и в качестве корпуса для размещения в нём какой-либо приставки для мультиметра, изобретено их сейчас великое множество. К слову, межцентровое расстояние гнёзд розетки электросети и мультиметра одинаково.

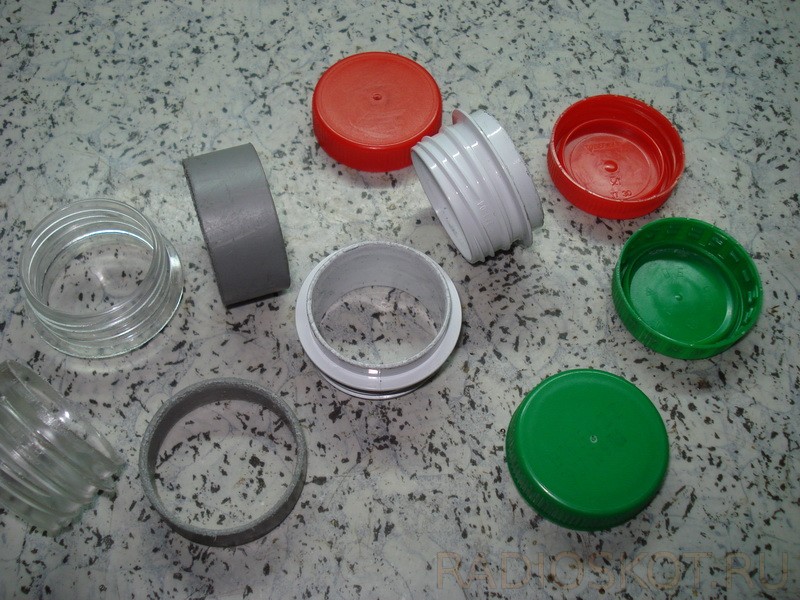

Воодушевлённый успехом, собрал на кухне всю пластиковую тару и напилил заготовок. Немного не хватило цветовой палитры до «всех цветов радуги».

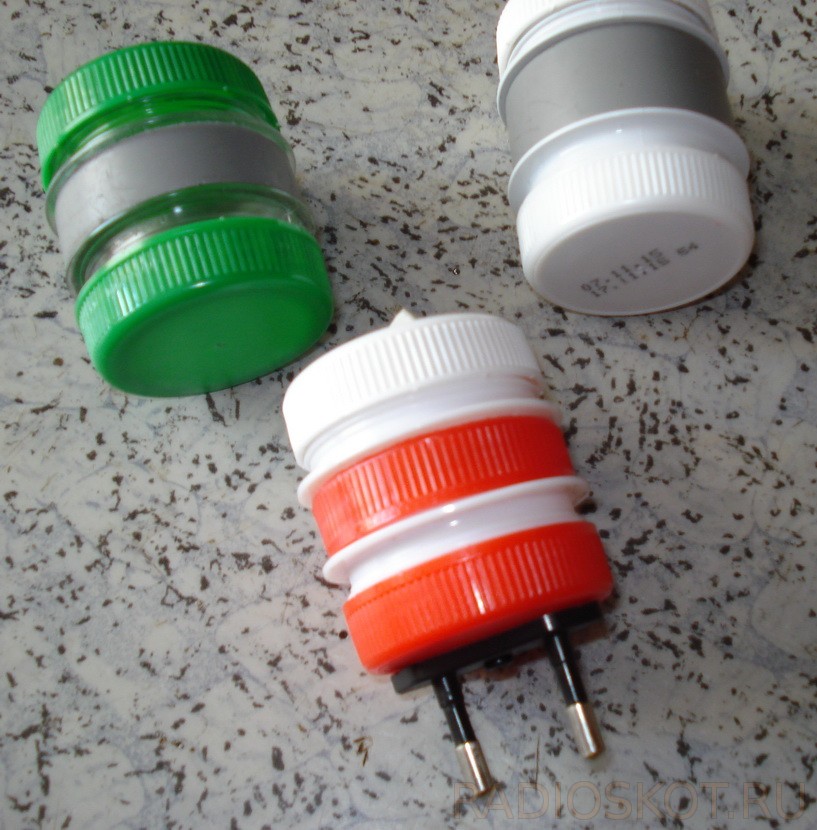

Соответственно сразу появились и новые корпуса. А ещё подумалось что теперь вероятно буду выбирать пищевую продукцию исходя не только из вкусовых предпочтений, но и тары в которую она помещена. Также можно использовать эту технологию и для ремонта обычных вилок 220В. Автор Babay iz Barnaula.
