Реле — электромеханическое устройство, предназначенное для управления другими компонентами в электрических цепях, таких как автоматика, бытовая техника, транспортные средства, промышленное оборудование и другие системы, где необходимо переключение между различными состояниями электрических цепей. Внешний управляющий сигнал подается на катушку, что приводит к замыканию или размыканию контактов. Оно позволяет управлять большим количеством электрических устройств с помощью минимальных управляющих сигналов, что позволяет обеспечивать безопасность и эффективность работы сложных систем.
Это, безусловно, важный элемент многих электрических схем. Но в процессе работы может выйти из строя, что приведет к отказу оборудования. Поэтому важно знать, как проверить его на работоспособность, диагностировать поломки и своевременно заменить неисправные. Давайте разбираться…
Что такое реле

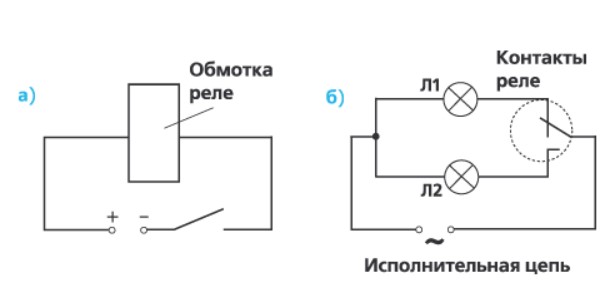

Состоит из катушки, контактов и механизма, который замыкает или размыкает эти контакты при подаче напряжения на катушку. Включение и выключение реле происходит за счет создания магнитного поля в катушке, которое воздействует на подвижные контакты. Они могут быть как механическими, так и электронными (твердотельные, SSR).
Каждое обладает несколькими характеристиками, такими как номинальное напряжение, номинальный ток, количество и тип контактов. Эти параметры важно учитывать при проверке его на работоспособность, чтобы убедиться в его соответствии характеристикам, необходимым для конкретного применения.
Таблица с основными характеристиками
Эта таблица представляет основные характеристики этих элементов, которые помогают определиться с выбором для того или иного применения и проверить его работоспособность при диагностике.
| Характеристика | Описание |
|---|---|
| Номинальное напряжение | Напряжение, при котором оно должно работать правильно. Зависит от типа и конкретного применения. |
| Номинальный ток | Максимальный ток, который может пропускать через свои контакты без ущерба для их работоспособности. |
| Тип контактов | Описание контактов, включая их количество, пары, а также их форму (нормально открытые или нормально закрытые). |
| Тип реле | Указывает на тип: электромагнитное, полупроводниковое, электронное, реле времени, реле напряжения и др. |
| Максимальная нагрузка | Максимальная нагрузка, которую может выдержать при длительном включении. Обычно указывается в ваттах (W) или амперах (A). |
| Сопротивление катушки | Сопротивление катушки, измеряемое в Омах. Оно влияет на величину тока, который потребляется катушкой при подаче напряжения. |
| Резистивная нагрузка | Указывает, может ли работать с нагрузками, имеющими только активное сопротивление, или оно также может работать с индуктивными и емкостными нагрузками. |
| Максимальная частота срабатывания | Указывает, сколько циклов в секунду оно может выполнять без деградации работоспособности. Это особенно важно для работающих в частотных системах. |
| Габаритные размеры | Размеры корпуса, которые определяют его совместимость с другими элементами в системе. |
| Температурный диапазон | Диапазон температур, в которых может работать без повреждений. Зависит от типа элемента и его материала. |
| Индуктивность катушки | Величина индуктивности катушки, измеряемая в Генри (H), которая определяет его поведение при включении и выключении. |
| Скорость срабатывания | Время, необходимое для того, чтобы оно сработало после подачи сигнала на катушку. Время может быть в пределах нескольких миллисекунд. |
| Рабочая температура катушки | Максимальная температура, при которой катушка может функционировать без риска повреждения изоляции или самопроизвольного выхода из строя. |
| Тип монтажа | Указывает, как оно должно быть установлено в системе: на печатной плате, на панели или в другом месте. |
| Номинальное напряжение катушки | Напряжение, которое должно подаваться на катушку для правильной работы. Обычно указывается в вольтах (V). |
| Чувствительность | Это способность срабатывать при определенных уровнях сигнала или напряжения. Указывается как минимальный или номинальный сигнал для активации. |
Они могут быть различных типов, в том числе:
- Электромагнитные — самые распространённые, работающие за счет воздействия магнитного поля, созданного электрическим током в катушке.
- Полупроводниковые (SSR) — используют полупроводниковые элементы для переключения электрических цепей, часто используются в схемах, где важна скорость переключения и отсутствие механических частей.
- Электронные — аналогичны полупроводниковым, но могут включать дополнительные электронные компоненты для более точного управления.
- Реле времени — регулируют длительность работы устройства в зависимости от времени.
- Реле напряжения — реагируют на изменение напряжения в сети и включают/выключают устройства в зависимости от состояния напряжения.
Таблица типов и их характеристик
Каждый из этих типов выполняет свою задачу в определенных электрических системах, обеспечивая защиту, контроль и управление процессами в различных устройствах.
| Тип реле | Описание | Применение |
|---|---|---|
| Электромагнитное | Работает за счет магнитного поля, создаваемого током, протекающим через катушку. Контакты замыкаются или размыкаются при изменении магнитного поля. | Широко используется в бытовой технике, автомобилях, для управления электрическими цепями. |
| Полупроводниковое | Использует полупроводниковые элементы (например, транзисторы или тиристоры) для переключения цепей без механических частей. | Используется в системах, где важна высокая скорость переключения и надежность без механического износа. |
| Электронное | Основано на полупроводниковых компонентах и интегральных схемах для более точного контроля, включает дополнительные элементы, такие как диоды, транзисторы и др. | Применяется в сложных электронных схемах, в том числе для защиты от перенапряжения, контроля напряжения и т. д. |
| Реле времени | Реле, которое срабатывает через заданное время после подачи управляющего сигнала или по истечении заданного интервала. | Широко используется в автоматических системах, где требуется задержка, например, в системах управления освещением. |
| Реле напряжения | Срабатывает при определенном уровне напряжения. Обычно используется для защиты от излишнего или недостаточного напряжения. | Применяется в сетях для защиты оборудования от скачков напряжения (например, в источниках бесперебойного питания). |
| Реле тока | Реле, которое реагирует на изменения силы тока в электрической цепи. | Используется для защиты оборудования от перегрузок и коротких замыканий. |
| Реле тока защиты | Разновидность реле тока, которое автоматически отключает устройство при повышении тока до опасных значений. | Применяется для защиты от коротких замыканий, перегрузок в трансформаторах и других устройствах. |
| Реле температуры | Реагирует на изменение температуры и переключает контакты при достижении заданной температуры. | Применяется в холодильных системах, термостатах и в других устройствах с температурным контролем. |
| Реле накала | Работает при подаче напряжения на катушку, включающее и выключающее элементы управления свечей накала в дизельных двигателях. | Применяется в автомобилях, особенно в дизельных двигателях для управления свечами накала. |
| Реле генератора | Используется для управления зарядкой аккумулятора в автомобилях и других транспортных средствах, а также для контроля работы генератора. | Применяется в автомобильных генераторах для защиты от перенапряжений и контроля зарядки аккумуляторов. |
| Втягивающее реле | Срабатывает при подаче тока на катушку и используется для включения стартера в автомобилях и других механизмах. | Широко используется в автомобильной электронике, например, для включения стартера. |
| Реле защиты от короткого замыкания | Срабатывает при наличии короткого замыкания в электрической цепи, отключая устройство для защиты. | Применяется для защиты электросетей и электрооборудования от повреждений при коротком замыкании. |
| Реле на холодильник | Реле, используемое для управления работой компрессора в холодильных системах. | Используется в бытовых холодильниках и морозильных камерах для управления включением и выключением компрессора. |
| Реле насосное | Используется для управления насосами в различных устройствах, включая системы водоснабжения и отопления. | Применяется в водоснабжении, отопительных системах, а также в аквариумах и системах ирригации. |
| Реле поворотов | Управляет системой поворотников в автомобиле. | Используется в автомобильных системах для управления включением и выключением поворотов. |
| Реле для бытовых приборов | Реле, применяемое в различных бытовых устройствах для управления процессами, такими как включение/выключение. | Применяется в различных бытовых приборах: от стиральных машин до микроволновок и холодильников. |
| Реле защиты от перенапряжения | Срабатывает при повышении напряжения в сети выше безопасного уровня, защищая оборудование от повреждений. | Широко используется для защиты электрооборудования от скачков напряжения, например, в сетях с нестабильным питанием. |
Как видите, оно используется в самых различных устройствах — от бытовых приборов до сложных автоматизированных систем. Его важность трудно переоценить, так как элемент позволяет эффективно управлять большими мощностями с помощью малых управляющих сигналов.
Почему выходит из строя
Деталь может выйти из строя по множеству причин, и для того чтобы продлить срок службы устройства и предотвратить поломки, важно знать основные причины его неисправностей.
- Перегрузка или короткое замыкание. Если работает при слишком высоком напряжении или токе, это может привести к перегреву катушки и повреждению контактных частей. Это наиболее частая причина поломки реле в автомобильной электронике и других устройствах.
- Износ механических частей. В некоторых типах, например, в электромагнитных, используются механические части для переключения контактов. Постоянные циклы включения и выключения приводят к износу этих частей, что может привести к нарушению нормальной работы.
- Окисление контактов. Контакты могут подвергаться окислению, что приводит к плохому контакту, высокому сопротивлению и, как следствие, перегреву и выходу из строя.
- Перегрев катушки. Если катушка работает при слишком высоких температурах, это может привести к её перегреву, что в свою очередь разрушает изоляцию и нарушает нормальную работу устройства.
- Механическое повреждение. Транспортировка, установка или эксплуатация в условиях вибрации и ударов могут привести к механическим повреждениям, особенно если оно не защищено должным образом.
Как проверить на работоспособность
Проверка может быть выполнена с использованием нескольких методов, включая визуальный осмотр, измерение сопротивления катушки с помощью мультиметра, а также проверку работы самого радиоэлемента в реальных условиях.
Визуальная проверка
Перед тем как приступить к измерениям, всегда стоит провести визуальный осмотр. Это позволит сразу выявить внешние повреждения или признаки износа, такие как:
- Трещины в корпусе.
- Обугленные или изношенные контакты.
- Следы перегрева.
- Окисленные или загрязненные контакты.
Если элемент имеет явные механические повреждения или признаки перегрева, его лучше заменить. Даже если внешне выглядит целым, оно может быть неисправным, поэтому важно провести полную проверку.
Проверка катушки с помощью мультиметра
Для проверки катушки с помощью мультиметра нужно выполнить следующие шаги:
- Установите мультиметр в режим измерения сопротивления.
- Подключите щупы мультиметра к контактам катушки.
- Измерьте сопротивление. Если оно значительно отличается от номинального значения, указанного в технической документации, катушка повреждена и элемент нужно заменить. Обычно для катушки сопротивление должно быть в пределах нескольких Ом.
- Если мультиметр показывает обрыв или бесконечное сопротивление, это означает, что катушка имеет короткое замыкание и также требует замены.
Вот таблица, в которой указаны типичные значения сопротивлений катушек для разных типов реле:
| Тип | Сопр. катушки | Примечание |
|---|---|---|
| Электромагнитное реле | 50 — 500 Ом | Зависит от номинального напряжения и мощности катушки. |
| Реле времени | 100 — 1000 Ом | Обычно имеет более высокое сопротивление, чем стандартные электромагнитные реле. |
| Реле регулятора напряжения | 100 — 1000 Ом | Может иметь более высокое сопротивление для повышения чувствительности. |
| Реле генератора | 50 — 400 Ом | Часто используется с более низким сопротивлением для быстрого срабатывания. |
| Втягивающее реле стартера | 30 — 150 Ом | Обычно имеет низкое сопротивление для быстрого включения стартера. |
| Реле температуры | 100 — 2000 Ом | Зависит от типа реле и точности срабатывания. |
| Реле накала | 50 — 1000 Ом | Зависит от конкретного применения в системе зажигания. |
| Реле нагрузки | 50 — 500 Ом | Сопротивление варьируется в зависимости от мощности нагрузки. |
| Реле давления | 100 — 500 Ом | Обычно используется в системах с насосами или компрессорами. |
| Реле защиты от перенапряжения | 100 — 500 Ом | Сопротивление зависит от характеристик защиты и чувствительности реле. |
| Реле для холодильников | 100 — 300 Ом | Сопротивление катушки связано с мощностью компрессора в холодильных системах. |
Значения сопротивлений катушек могут меняться в зависимости от конкретных технических характеристик детали и её назначения. Чтобы точно определить сопротивление, необходимо ознакомиться с технической документацией.

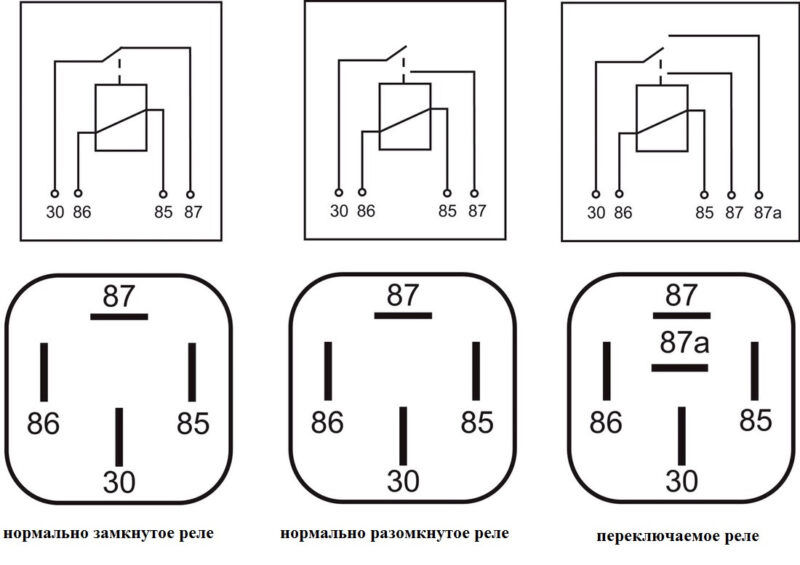

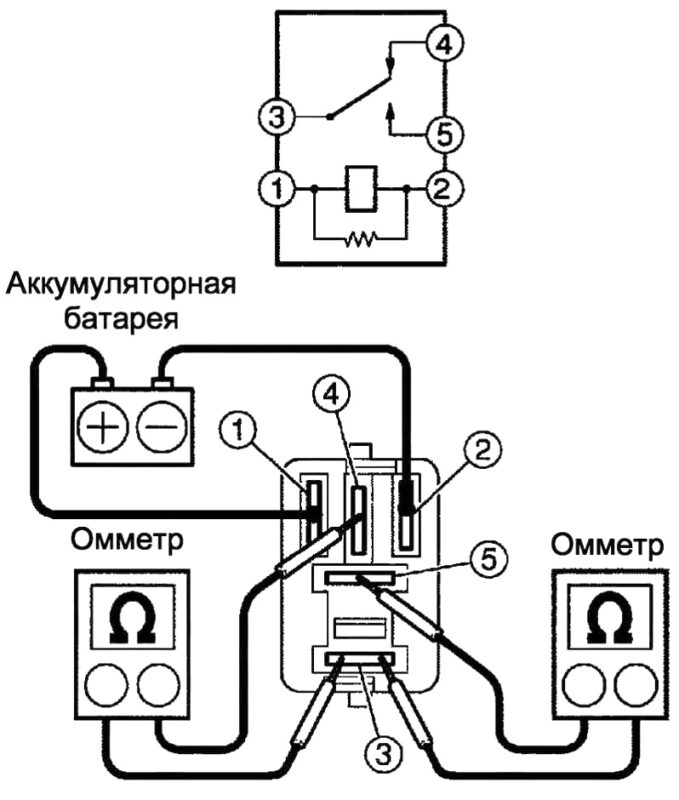

Проверка контактов
Следующим шагом является проверка контактов. Контакты могут быть повреждены из-за перегрева, износа или окисления. Для этого выполните следующие действия:
- Установите мультиметр в режим проверки непрерывности.
- Подключите щупы мультиметра к контактам реле, которые должны замкнуться при срабатывании устройства.
- Активируйте реле, подавая на катушку напряжение (это может потребовать подключения реле к электрической цепи или подачи тока с помощью источника питания).
- Если мультиметр издает звуковой сигнал, это означает, что они замкнулись, и элемент работает нормально.
- Если не замкнуты или замкнуты с высоким сопротивлением, оно неисправно и требует замены.
Проверка работы в реальных условиях
Самый надежный способ проверки — это работа в реальных условиях. Для этого подключите к той схеме, в которой оно используется, и проверьте его работу в ходе обычной эксплуатации. Например, для проверки реле стартера автомобиля включите зажигание и попробуйте завести машину. Если не срабатывает, значит, оно неисправно. Подобным образом проверяются элементы и в других устройствах, таких как генераторы, холодильники и т. д.
Проверка различных типов
В зависимости от типа устройства и типа, процесс проверки может немного отличаться.
Как проверить реле генератора
Оно отвечает за контроль зарядки аккумулятора в автомобилях и других транспортных средствах. Для его проверки выполните следующие шаги:
- Снимите элемент с автомобиля или устройства.
- Проверьте сопротивление катушки с помощью мультиметра.
- Убедитесь, что реле правильно регулирует напряжение, проверив его на выходе. При увеличении нагрузки напряжение должно оставаться стабильным.
- Проверьте контакты на окисление или загрязнение. Если имеют признаки износа, их можно почистить, но если они сильно повреждены, деталь требует замены.
Как проверить реле стартера
Используется для включения и выключения стартера автомобиля. Для проверки выполните следующие шаги:
- Снимите реле с автомобиля.
- Проверьте сопротивление катушки. Оно должно быть в пределах нескольких Ом.
- Подайте напряжение на катушку и убедитесь, что оно срабатывает (должен быть слышен щелчок).
- Проверьте контакты на наличие окисления или повреждений. Если контакты выглядят поврежденными, замените.
Как проверить реле вентилятора

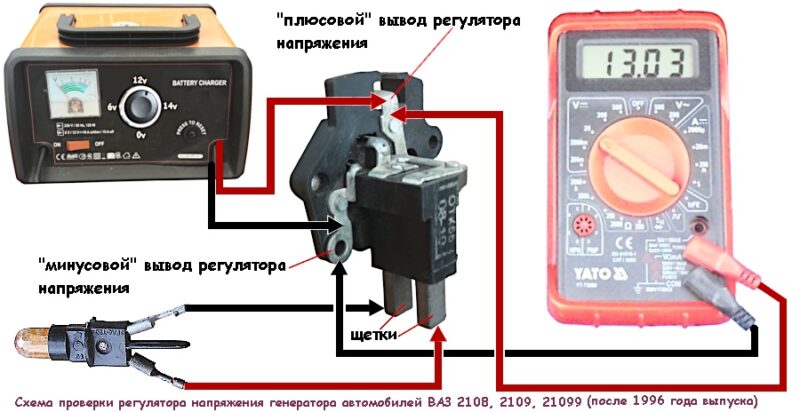

Как проверить реле регулятор генератора

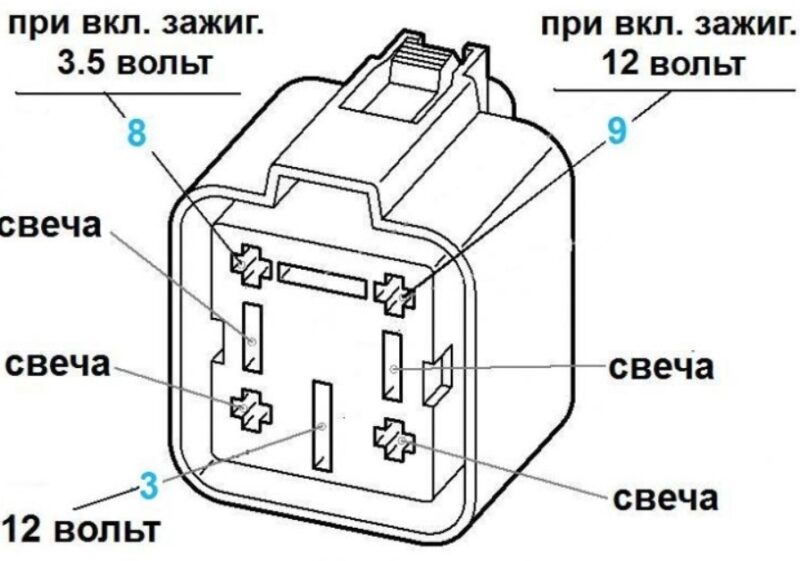

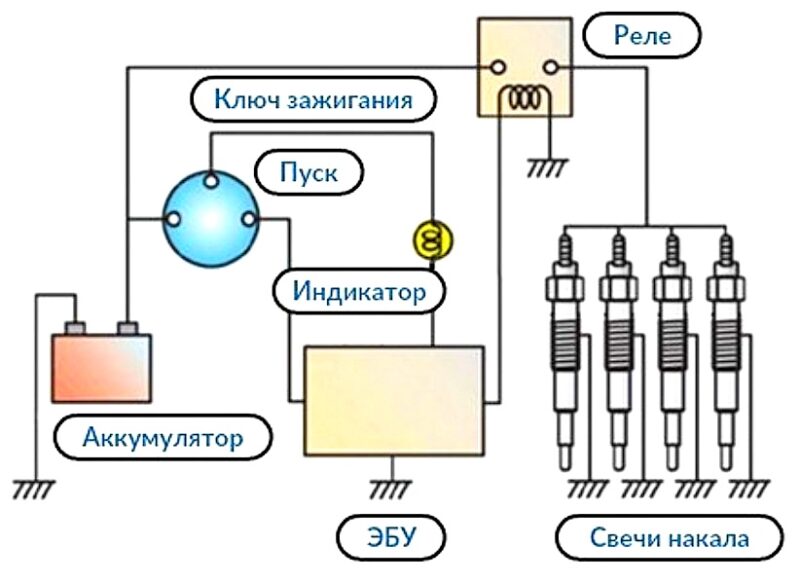

Как проверить реле свечей накала

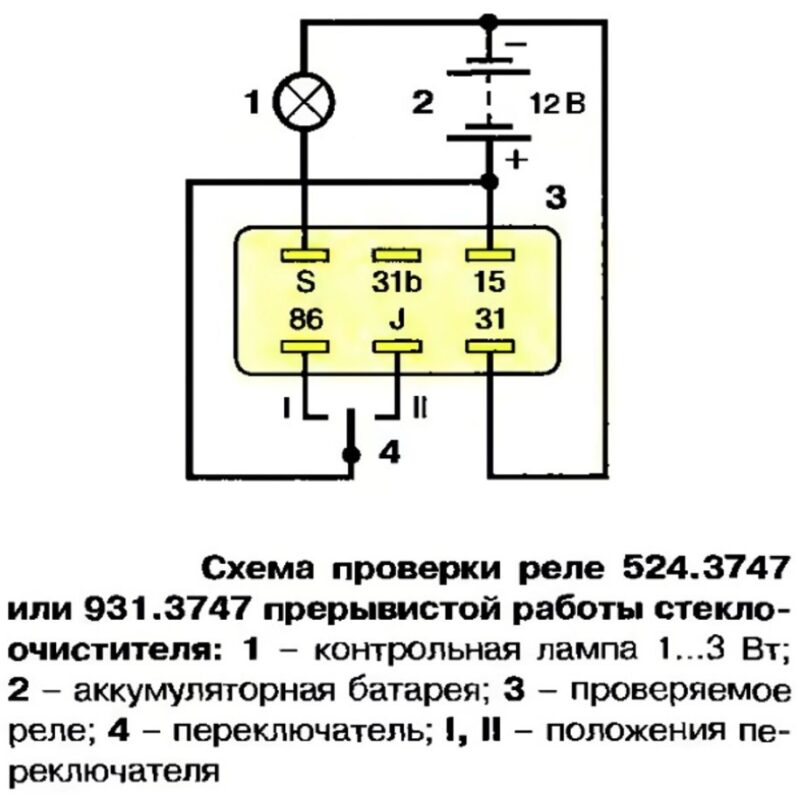

Как проверить реле дворников

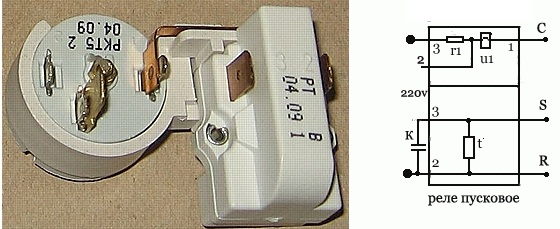

Как проверить пусковое реле холодильника
Проблемы и их устранение
Некоторые проблемы с деталью можно исправить самому, если точно знать, что не так. Вот некоторые часто встречающиеся неисправности и способы их устранения:
- Окисление контактов: если не работает из-за окисления контактов, можно очистить их с помощью щетки или специализированного средства для контактов. Важно аккуратно удалить все загрязнения, чтобы не повредить контакты.
- Перегрев катушки: если катушка перегревается, это может быть связано с несоответствием характеристик реле. В таком случае лучше заменить.
- Механическое повреждение: в случае механического повреждения следует заменить его целиком.
Таблица возможных неисправностей
| Проблема | Описание | Причины | Способы устранения |
|---|---|---|---|
| Не срабатывает | Не активируется при подаче управляющего сигнала. | Неисправность катушки, недостаточное напряжение, загрязнение контактов, механическое заедание. | Проверить напряжение на катушке, очистить контакты, заменить, если необходимо. |
| Заедает в положении «включено» | Продолжает работать даже после удаления управляющего сигнала. | Повреждение или загрязнение контактов, неисправность механизма переключения. | Очистить контакты, проверить механизм переключения, заменить реле, если необходимо. |
| Не выключается | Не отключает контакт при снятии управляющего сигнала. | Повреждение механизма возврата, неправильное напряжение питания, неисправность катушки. | Проверить напряжение на катушке, очистить контакты, проверить механизм возврата. |
| Шум или вибрация при срабатывании | Издает неприятный звук или вибрирует при срабатывании. | Высокая сила тока, низкое сопротивление катушки, механическое повреждение или износ реле. | Проверить целостность катушки и контактов, уменьшить нагрузку на реле, заменить. |
| Слишком медленное срабатывание | Реагирует на сигнал с задержкой, медленно переключая контакты. | Неисправность катушки, загрязнение контактов, низкое напряжение питания. | Проверить напряжение питания, очистить контакты, заменить, если необходимо. |
| Срабатывает при слишком низком напряжении | Реле активируется при уровне напряжения, который ниже рекомендованного. | Нарушение характеристик катушки, повреждение изоляции, неправильное подключение. | Проверить параметры катушки, проверить изоляцию, заменить. |
| Контакты искрят | При замыкании контактов наблюдается сильное искрение. | Использование реле с недостаточной мощностью для нагрузки, износ контактов. | Использовать с подходящими характеристиками, заменить изношенные контакты. |
| Не работает одно из реле в цепи | Одно из нескольких реле не срабатывает, несмотря на правильную работу остальных. | Перегрузка цепи, повреждение катушки реле, неисправность контактов. | Проверить цепь на перегрузки, протестировать реле мультиметром, заменить неисправное реле. |
| Не включает нагрузку | Не включает оборудование, хотя катушка работает исправно. | Неисправность контактов, недостаточная сила тока для активации. | Проверить контактную группу, очистить контакты, проверить нагрузку. |
| Включается слишком часто | Активируется на короткие промежутки времени, возможно, слишком часто. | Проблемы с управлением, слишком чувствительное реле, некорректный сигнал. | Настроить порог срабатывания, заменить на менее чувствительное. |
| Перегревается | Становится очень горячим во время работы. | Перегрузка, низкое сопротивление катушки, неисправность охлаждения. | Проверить нагрузку, сопротивление катушки, обеспечить охлаждение, заменить реле при необходимости. |
| Срабатывает только частично | Частично активирует или деактивирует контакты, не выполняя полное переключение. | Поломка механизма переключения, повреждение контактов, износ катушки. | Проверить целостность механизма переключения, контактов, заменить реле. |
| Задержка при срабатывании | Срабатывает не мгновенно, а с небольшим промежутком времени. | Низкое напряжение на катушке, изношенные контакты, загрязнение. | Проверить питание, очистить контакты, заменить изношенные элементы. |
Эта таблица помогает в диагностике и устранении различных проблем с этим элементом.
