Ремонт любого телефонного аппарата начинается с проверки — чего же там не работает. Причём 90 % заказчиков не могут толком объяснить когда и почему телефон замолчал. Для этого нужна как минимум телефонная линия и прибор для проверки ТА:
Данная простая и надежная схема позволяет проверить аппарат на короткое замыкание, заниженную изоляцию или обрыв звонковой цепи.
Нам понадобится 2 светодиода,
или один двухцветный и пара диодов,

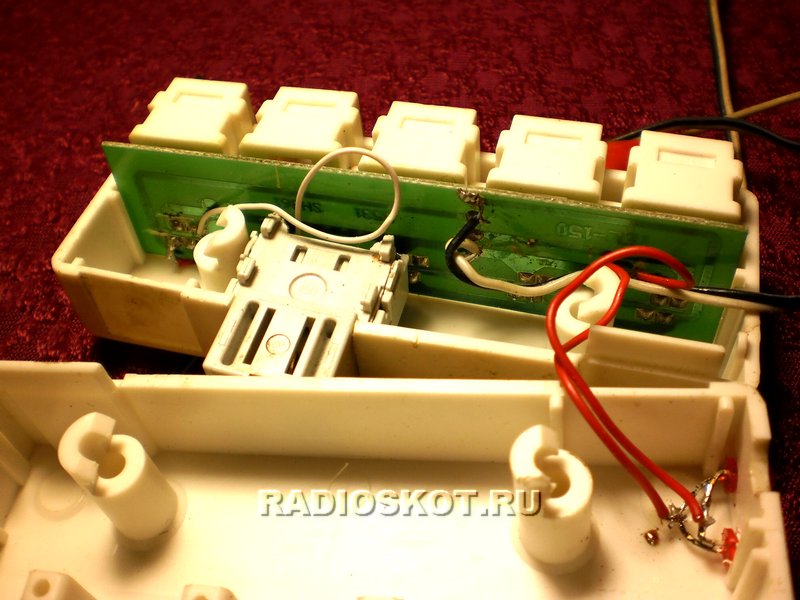

Подходящий корпус — можно взять телефонную розетку с разными гнездами, 2 крокодила и многожильный провод. Светодиоды любые, многолетняя практика показала что они никогда не горят, разве что от молнии или электротока, а такой простой маячок всегда поможет определить верный путь к обнаружению неисправности.

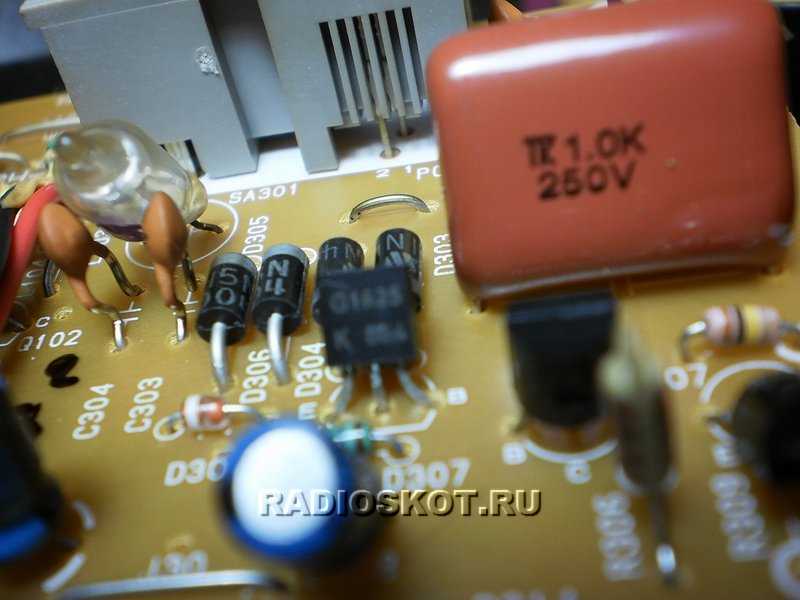

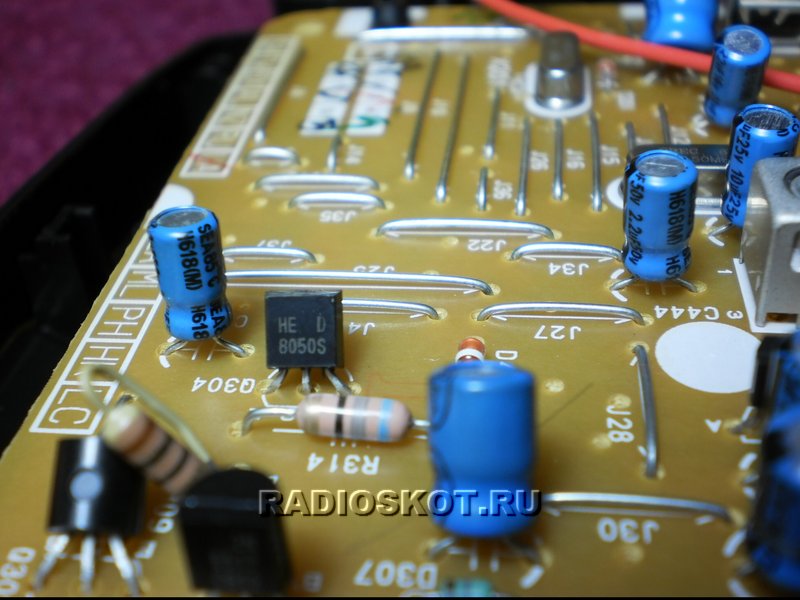

Остановлюсь подробнее на ремонте радиотелефонов, так как после грозы их поступает на ремонт в мастерскую раз в 50 больше чем обыкновенных дисковых. В основном слетают ключи набора, защитные диоды, диодные мосты, сопротивления. Редко пробивает конденсаторы вызова и разделительные трансформаторы (старые типы телефонов):
Эти повреждения вызывают, как говорится, короткое на линии, ни вы ни вам не могут дозвонится. На приборе будет гореть один из двух светодиодов.
По интенсивности свечения можно определить и такую поломку, как «заниженная изоляция», еле-еле светится, вроде и ничего, а при вызове может ещё что-нибуть сгореть. Возможен обрыв дорожки или сгорает предохранитель, тогда не один из светодиодов светиться не будет. Также при поступлении на аппарат вызова можно контролировать его прохождение и сохранность цепей вызывного тракта. В общем схема простейшая, но очень удобная и информативная. C уважением UR5RNP.
