Не знаю почему, но автосигнализации приносят на ремонт крайне редко. Толи причина в том, что их обычно отдают в автосервис, то ли автомобильные сигнализации вообще редко ломаются, но наконец среди телевизоров и автомагнитол промелькнуло что-то интересное и оригинальное.

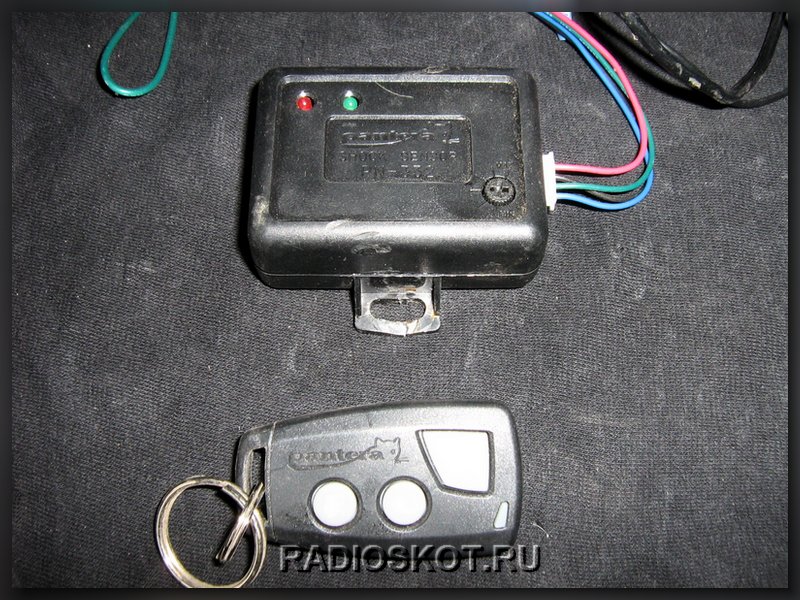

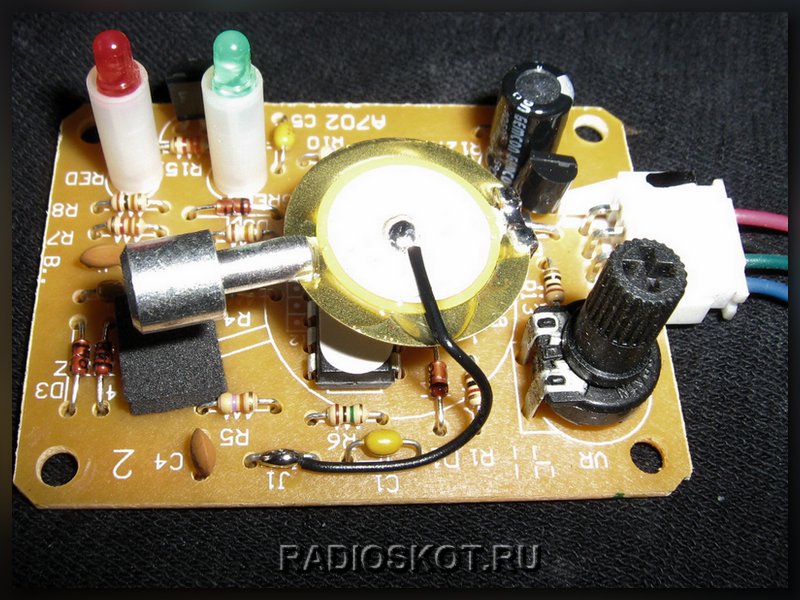

Автомобильная сигнализация известной и популярной модели pantera qx-55 представляет из себя небольшую пластмассовую коробочку с пачку сигарет. К ней подключается вся периферия — замки, датчики, поворотники, сигнал, и небольшая коробка датчик вибрации. Он выполнен по довольно интересному принципу с ЗП-шкой в качестве чувствительного элемента.

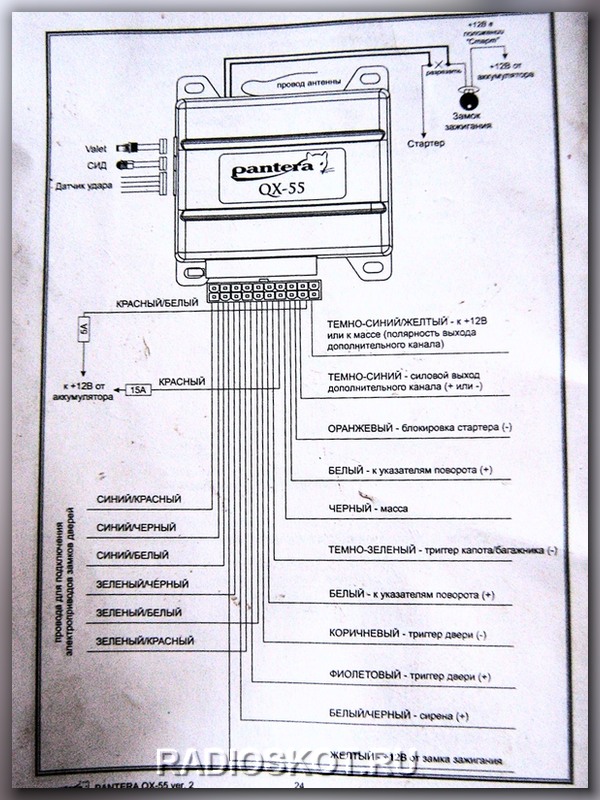

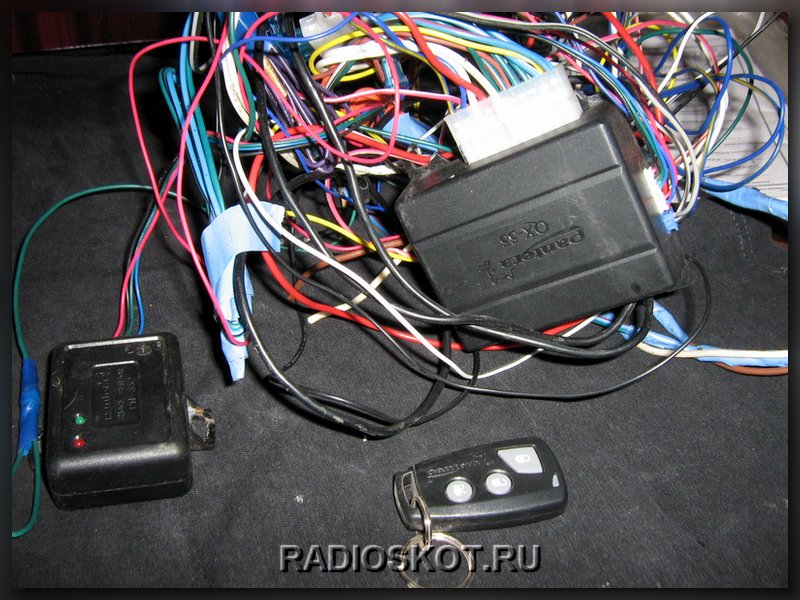

Всё это хозяйство соединяется между собой немыслимым количеством проводов, среди которых очень легко запутаться при подключении. Что собственно и произошло. Владелец попробовал своими силами переставить автосигнализацию на другую машину, печальный итог чего мы и наблюдаем.

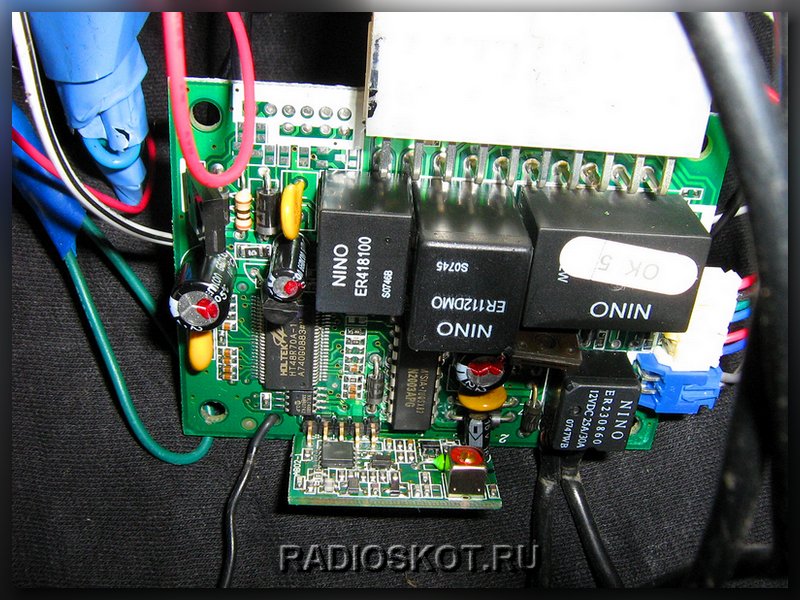

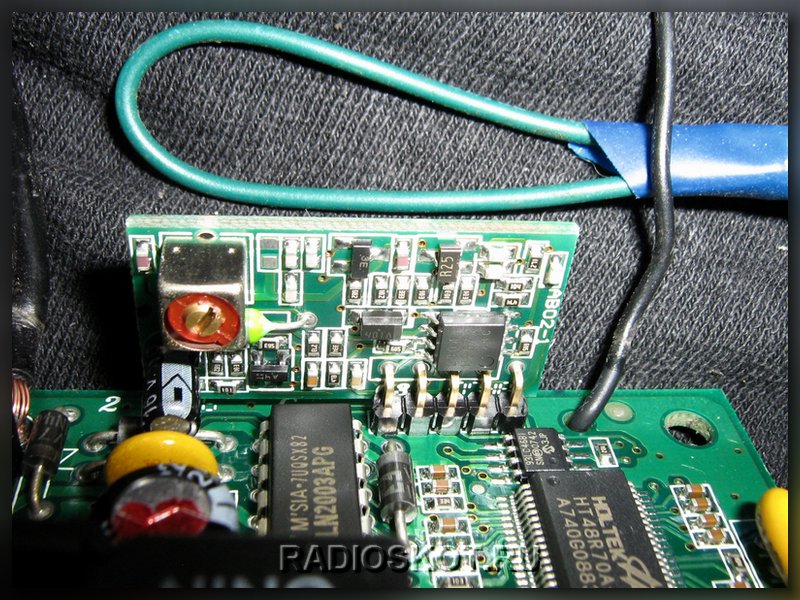

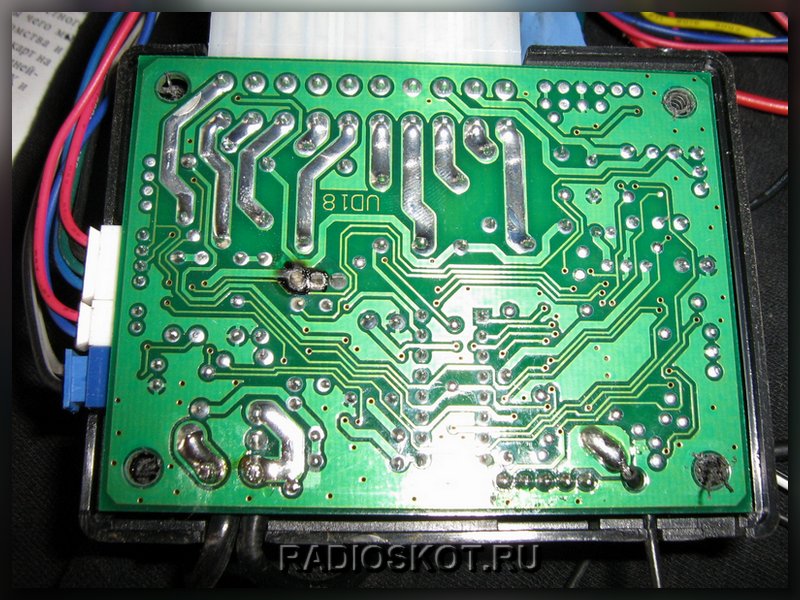

Вскрываем коробку и видим небольшую плату с несколькими реле и сбоку маленькую платку сверхрегенеративного приёмника. И тут экономия!

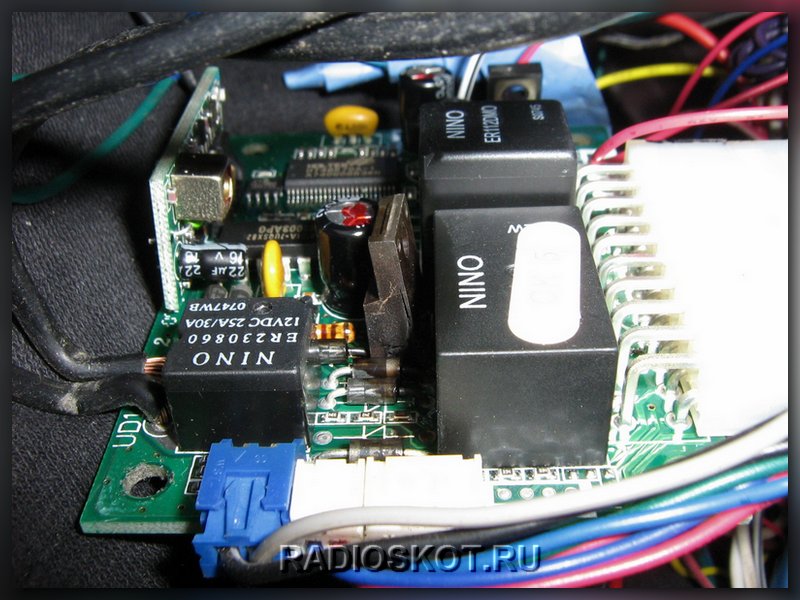

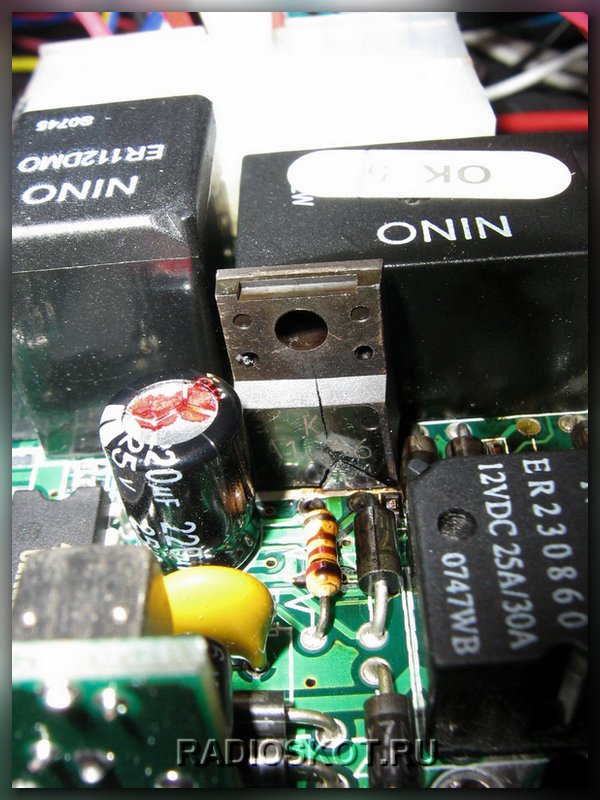

Чувствуется незабываемый запах горелой электроники. А вот и причина — обуглившийся мощный транзистор. Прозванивать его мы конечно не будем:) Возле него всё обгорело, так что все окружающие детали всё-же стоит проверить.

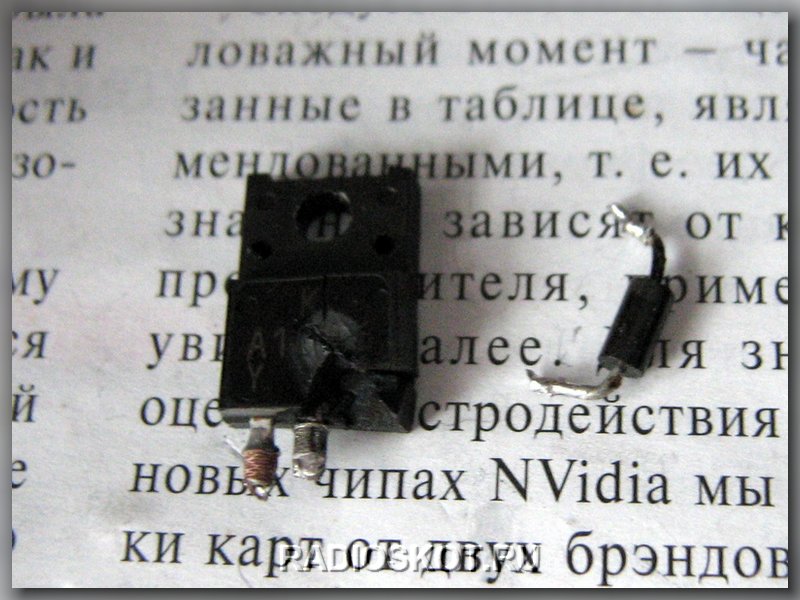

Один из диодов, IN4005, оказался пробит и звонился накоротко. Остальные элементы вроде уцелели. Выпаиваем транзистор и не найдя похожего под рукой, используем всё, что есть в наличии. Судя по виду транзистора и месту его установки — коллектор коммутирует два реле, он должен быть примерно на 50В 10А. Структура п-н-п, так как эмиттер через реле идёт на плюс питания.

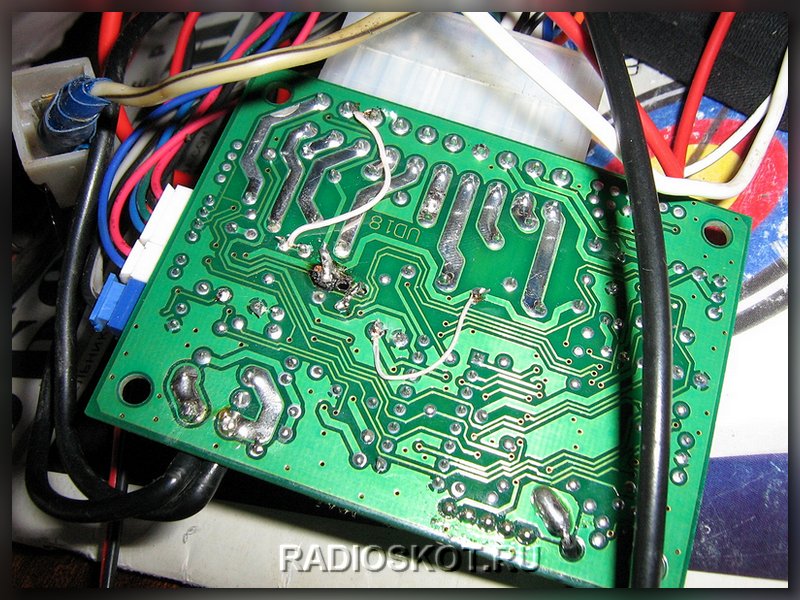

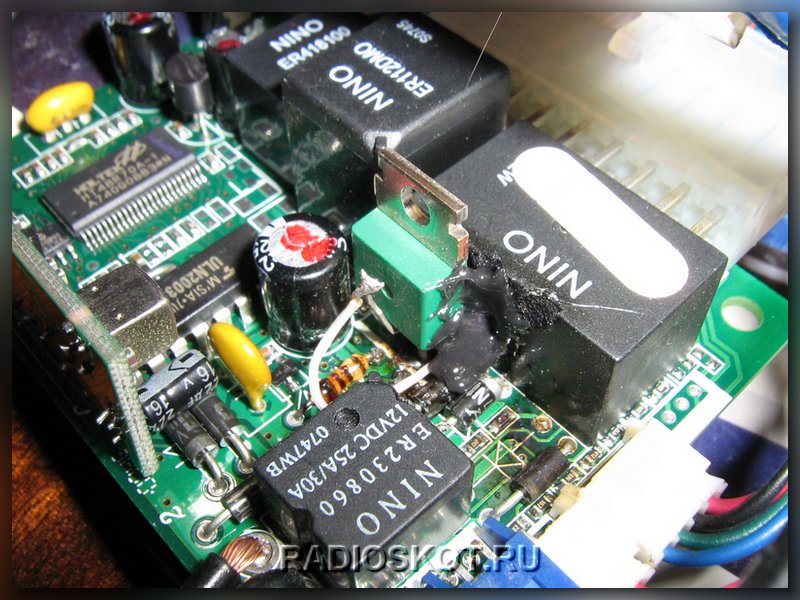

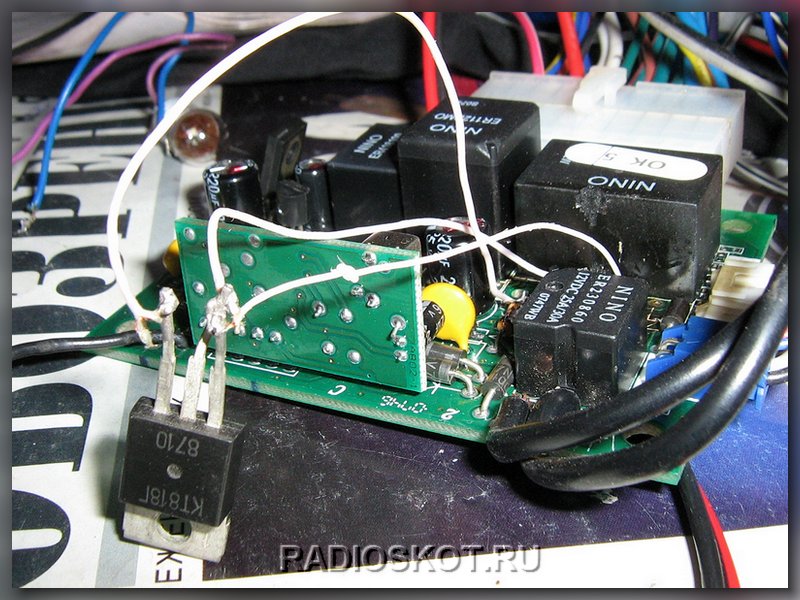

Восстановив сгоревшие дорожки, временно припаиваем имеющийся аналог — КТ818. Желательно паять в данном случае не сразу на плату сигнализации, а через проводки. Двусторонний монтаж не так легко паять, а тем более, в случае неудачи отпаивать.
Подключаем питание — светодиод замигал, цепляем на нужные контакты ревун, и пробуем нажать на брелке кнопку «закрыть». Сигнал пикнул один раз. Нажав кнопку «открыть», заставляем сигнализацию пикнуть два раза и пощёлкать реле управления поворотниками. Но звук какой то не очень. Вместо короткого чёткого пик-пик, имеется нечно смазанное пиу-у-у. Заменяем КТ818 на какой-то мощный импортный п-н-п. Вот теперь срабатывание сигналки чёткое.
Вроде всё работает. Чтоб окончательно в этом убедиться, даём нагрузку лампочку 12В на выходы реле и щёлкнув по датчику вибрации заставляем сигнал реветь, а лампу — мигать. Ремонт сигнализации pantera qx-55, произведён удачно.
