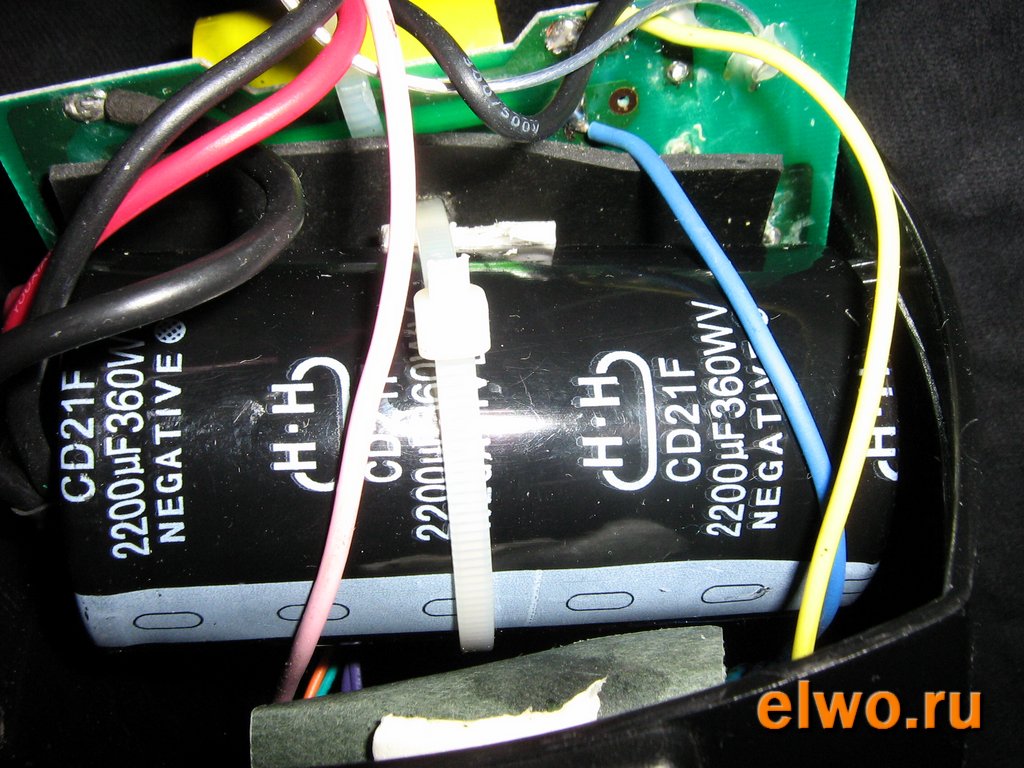

Конструкция фотовспышки состоит из трёх главных элементов – газоразрядной лампы, накопительного конденсатора, и устройства запуска и управления. В электронной вспышке свет излучает импульсная газоразрядная лампа, наполненная инертным газом и оборудованная электродами. К электродам этой лампы подключается источник высокого напряжения — накопительный конденсатор, который запасает энергию, превращаемую лампой в световой импульс.
Таким является типичное устройство любой электронной фотовспышки, и самым слабым звеном здесь будет именно эта газоразрядная лампа. Её ресурс составляет несколько десятков тысяч пыхов, после чего происходит перегорание лампы.
Конечно для радиолюбителей не составляет труда заменить её на новую, но когда узнаёшь цену… Вот и при необходимости купить новую газоразрядную лампу для внешней фотовспышки FALCON Eyes SS150 был неприятно удивлён её стоимостью, которая тянула на треть новой вспышки!

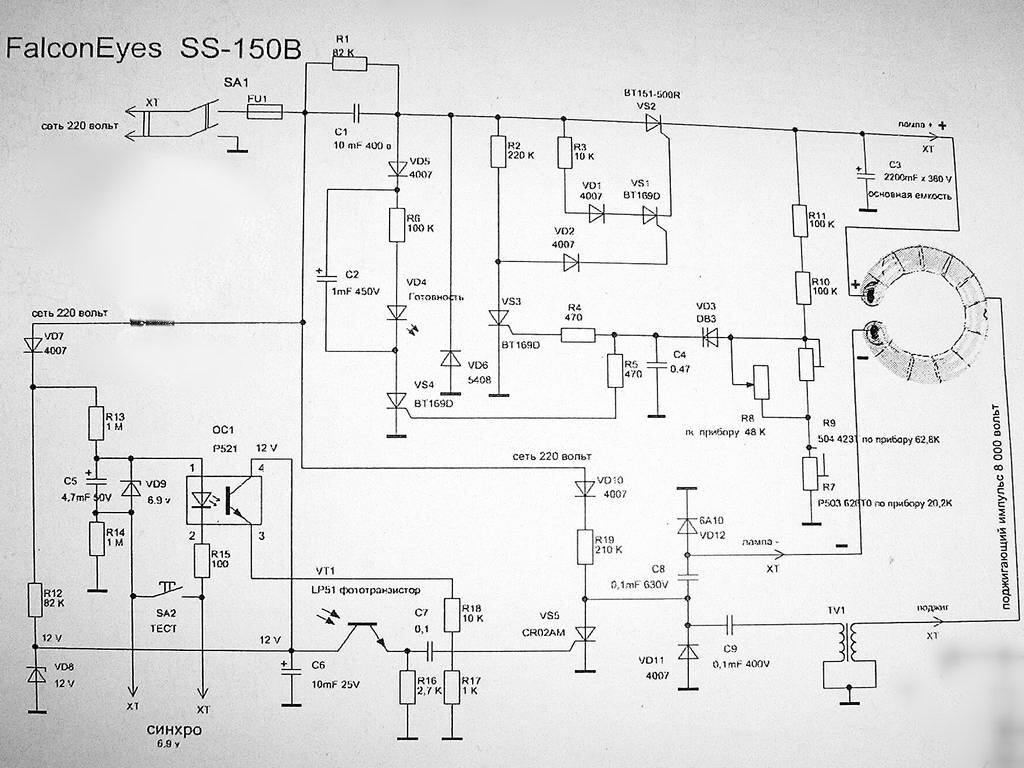

Если кого интересует, ниже приводится сама принципиальная схема фотовспышки falcon Eyes SS150:
Значит поступим по простому: поставим вместо родной кольцевой лампы — советскую ИФК-120. Конечно по Джоулям (энергии света), она раза в два слабее, но с этим можно как нибудь смириться. Ну сгорит она раньше — и что с того? При цене ИФК-120 около доллара, можно менять их хоть каждую неделю. Но лучше всё-же не издеваться над ИФК-120 и поставить режим мощности на половину.

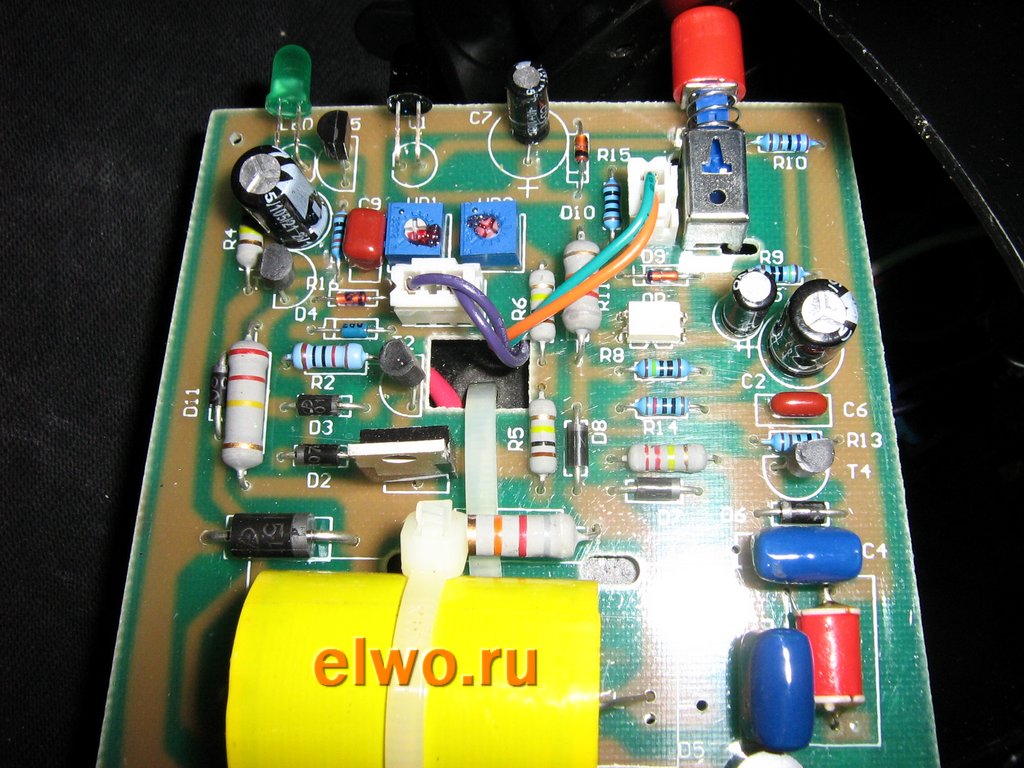

Итак, разбираем фотовспышку и осторожно извлекаем сгоревшую лампу. Чтоб убедиться в её окончательной сгорелости, а не поломке электронной части — меряем напряжение 300В и кратковременно замыкаем управляющий симистор BT136-600. Вспыха не происходит — таки плохая лампа.

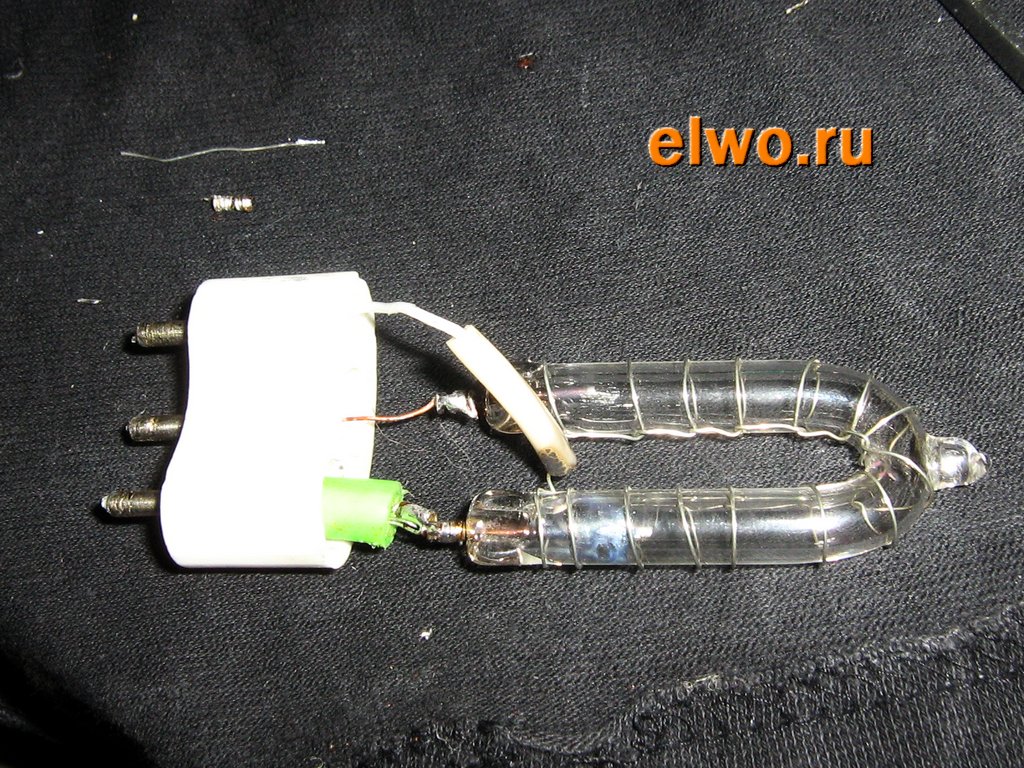

Отпаяв три контакта этой лампы от керамической панельки, припаиваем к ним (через лужёные проводки) советскую лампу ИФК-120. Предварительно обматываем стеклянную колбу полмиллиметровым голым проводом — для лучшего срабатывания.

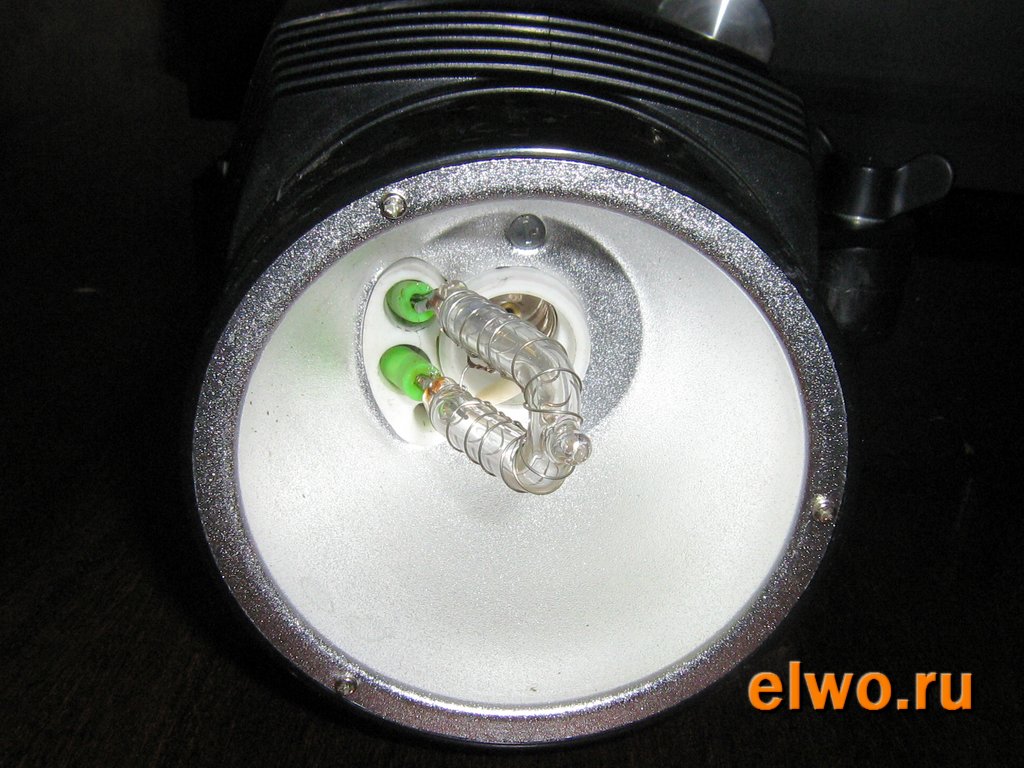

Теперь остаётся вставить керамическую панельку с отечественной лампой в гнездо и проверить работу — всё ОК! Итого, имеем экономию в несколько десятков долларов.
