Как-то в одной из тем, участник, сообщая диаметр имеющегося у него провода для намотки трансформатора, в каждом следующем сообщении, указывал несколько иной размер, а когда на это обратили его внимание, признался, что замеры он производит при помощи линейки. Думаю, что без спора ясно, что для этих целей нужен хотя бы штангенциркуль, а по-хорошему микрометр. Микрометр у меня был. Вот только у него с посадочного места «слетел» барабан.
Как подступиться к нему понятия не имел. Отдавать в ремонт профи тоже смысла не было – уж больно он старенький, да и где искать этого профи. И я рискнул…
Открутил трещётку — 9 (направление — против часовой стрелки), снял пружинные шайбы и барабан — 6, который вышел с посадочного места, на котором он должен был быть закреплён, предположительно каким-то клеем, без всякого усилия. Придумывать каким клеем его закрепить и как при этом, умудриться с первого раза, выставить шкалу на стебле – 5 со шкалой на барабане «по нулям» не стал (считаю, что это и есть самая главная сложность в подобном ремонте), а просверлил в барабане отверстие.
Затем нарезал резьбу М2 под соответствующий винт, который и стал стопором барабана по месту его установки. Причём замечу, позволяющим, по мере необходимости, производить регулировку точности замеров без какой-либо разборки измерительного инструмента. Теперь, закрутив микрометрический винт – 3 до упора с пяткой – 2, возвратил на место барабан, установил нулевые риски шкал «по нулям» и закрутил (с некоторым усилием) винт М2, зафиксировав этим самым барабан по месту.
Поставил на место пружинные шайбы, закрутил до упора трещотку и открутив на несколько миллиметров микрометрический винт, закрутил его уже при помощи трещётки до её срабатывания.

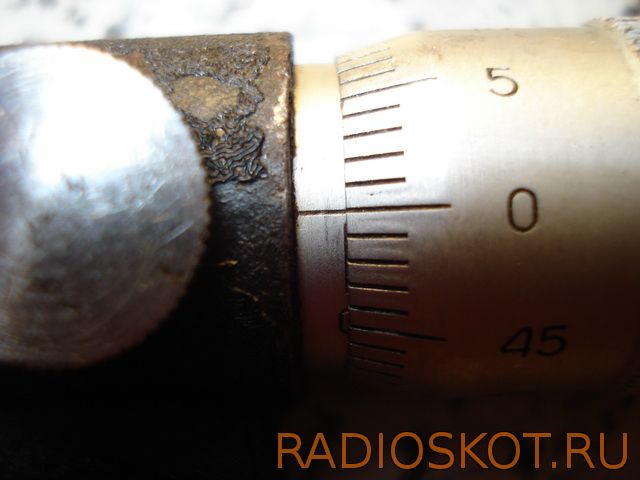

Риски «по нулям» с первого раза не совпали — и это нормально. Ослабил винт М2, вновь выставил риски на ноль, закрутил винт М2, снова открутил микрометрический винт и опять закрутил используя трещотку.

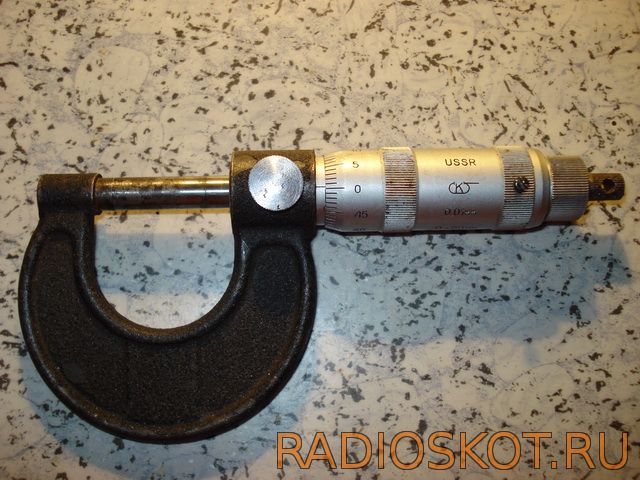

Всё получилось — прибор заработал как надо.
Схема микрометра
- 1 – скоба,
- 2 – пятка,
- 3 – микрометрический винт,
- 4 – стопорный винт,
- 5 – стебель,
- 6 – барабан,
- 7 – накатный выступ,
- 8 – установочный колпачок,
- 9 – трещотка
Дальнейшая эксплуатация восстановленного микрометра показала полную состоятельность установки на барабан винта М2 в качестве дополнительного стопора. Точность производимого измерения практически соответствует заявленной заводом – изготовителем (0,01 мм). Иметь такое суждение позволяет то, что используя его, удаётся легко отличить разность диаметров не только особо тонких проводов, но и дорогой качественной рыболовной лески. Её диаметр был известен и равнялся 6 и 7 микронам (0,06 мм и 0,07 мм). Так, что для радиолюбительских нужд его хватает с лихвой. Приобретать новый микрометр мало кто из радиолюбителей будет (цена «кусается»), а вот купить на «барахолке» старенький, да вдобавок неисправный и успешно отремонтировать – вполне реально. С пожеланием успеха, Babay.
