С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

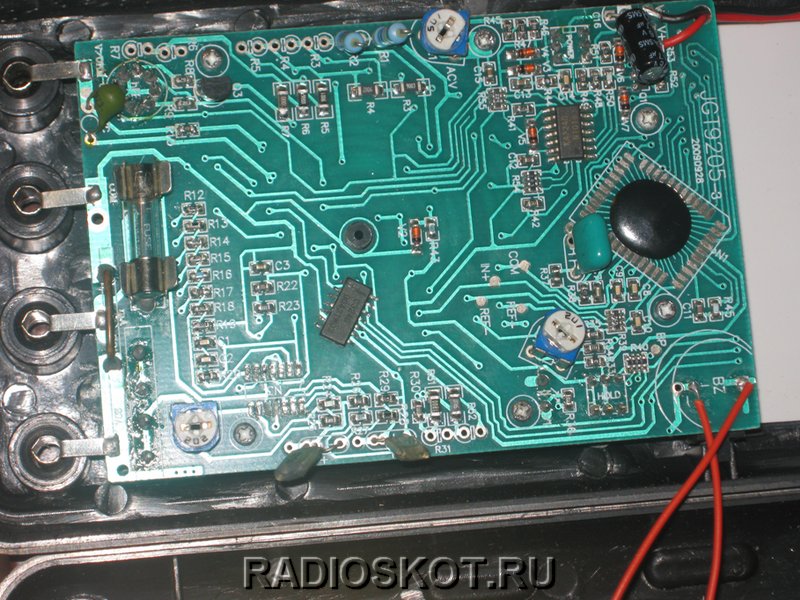

Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно скачать тут.

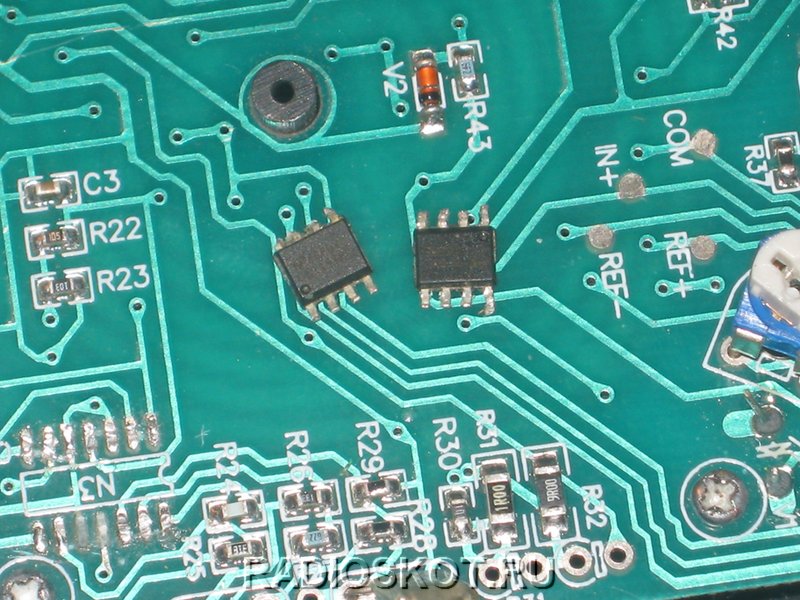

Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал — микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен — то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется — просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.
Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.

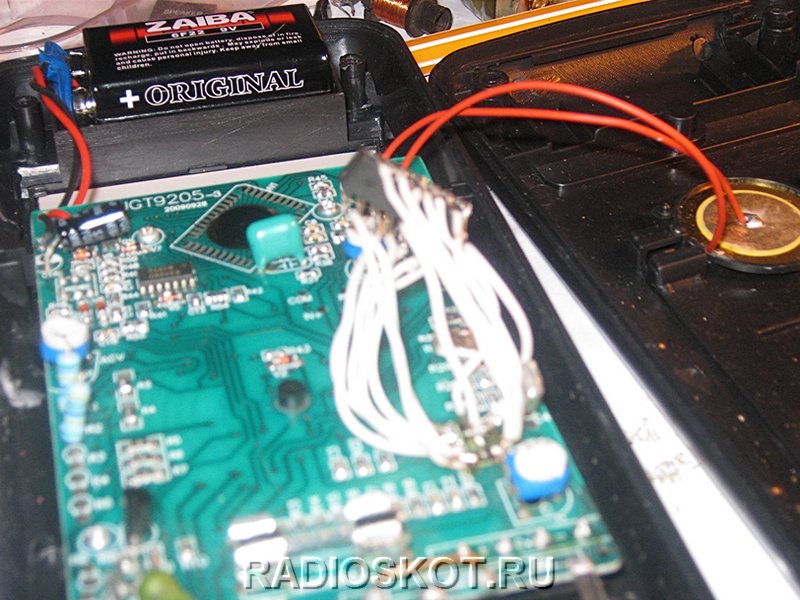

Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A — подпаял ее проводками.

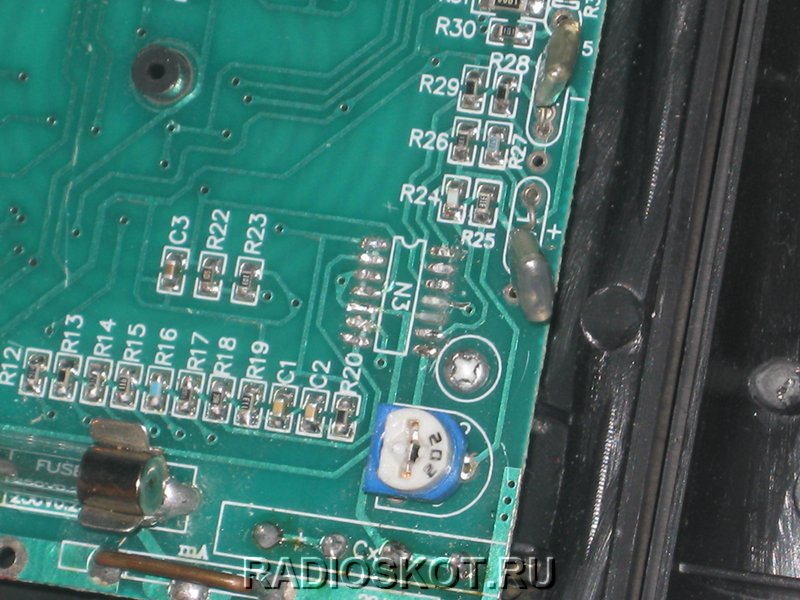

Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.

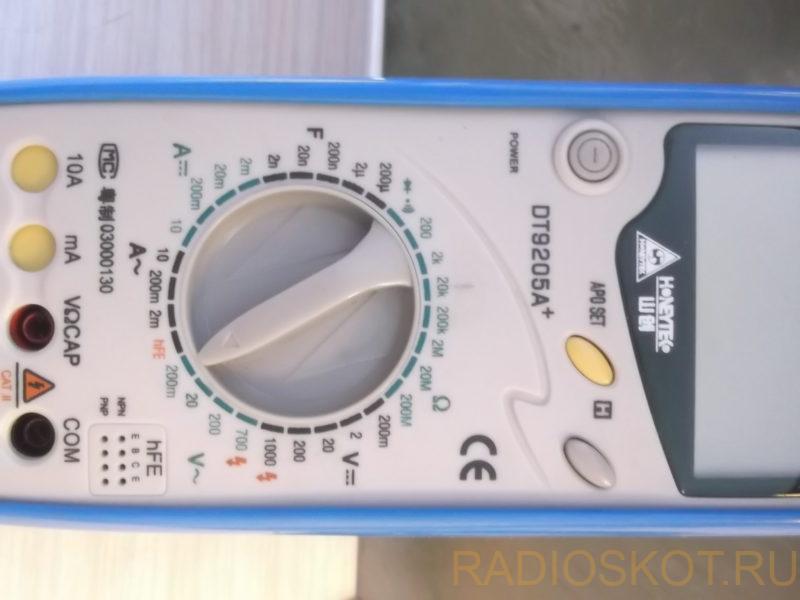

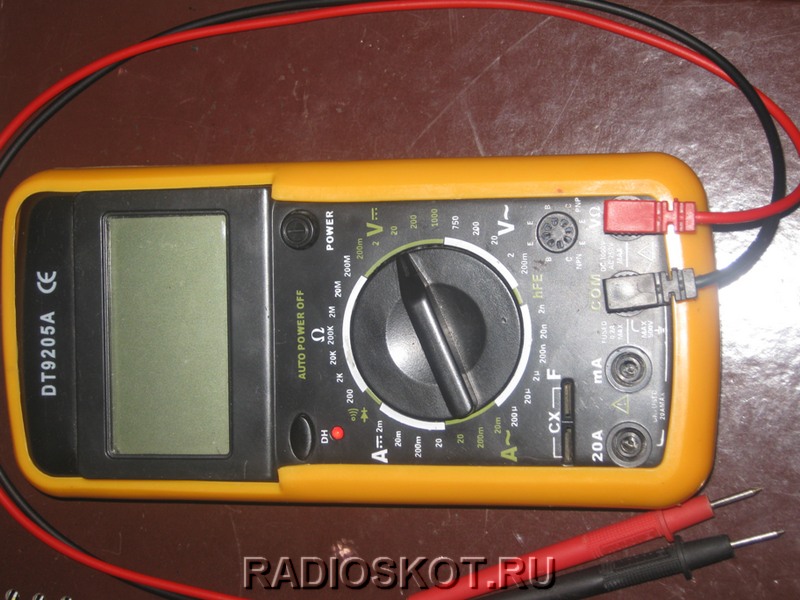

И напоследок пару фоток работы после ремонта.
С тех пор прошло достаточно времени — а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265.
Дополнительные схемы

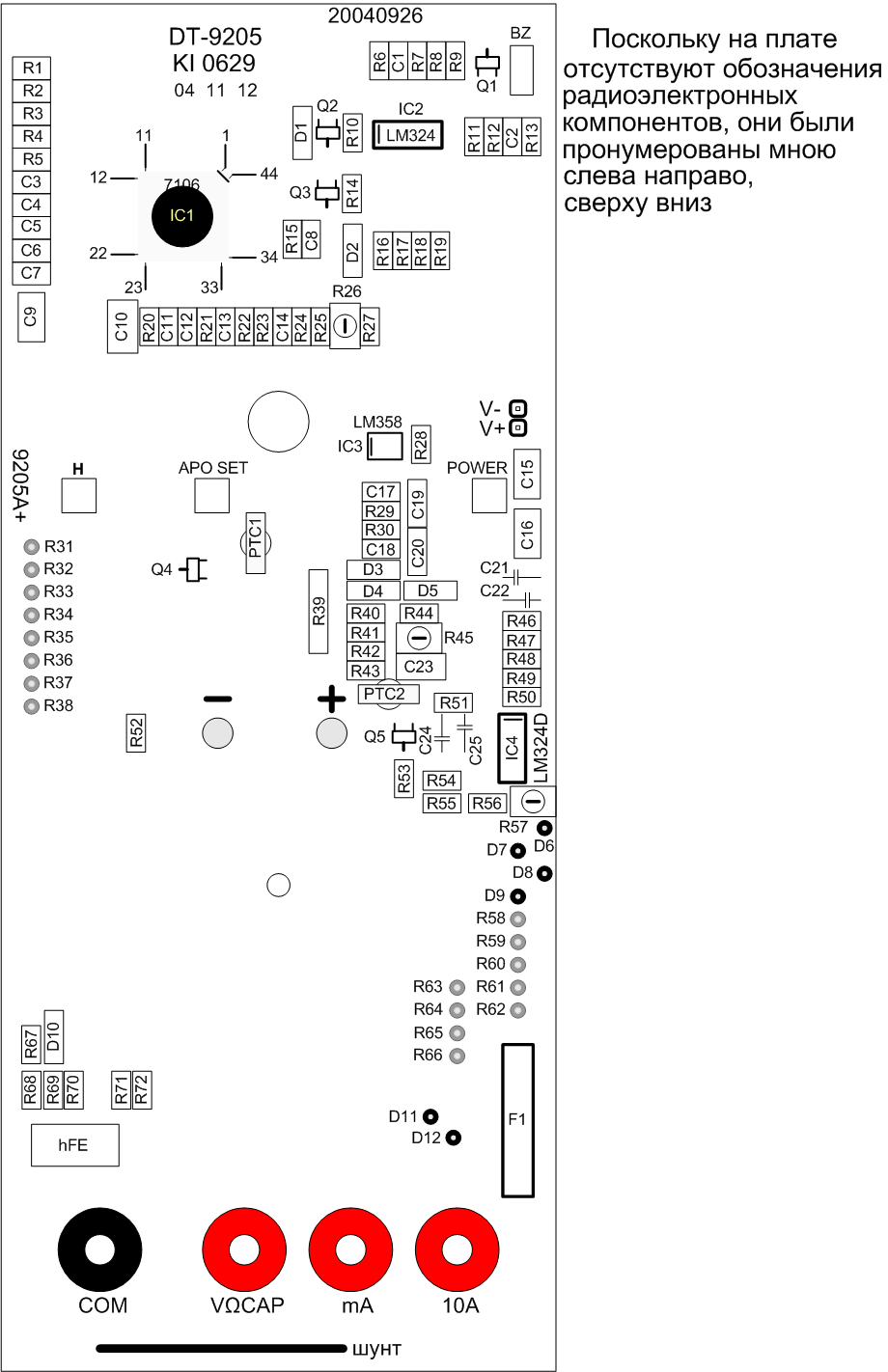

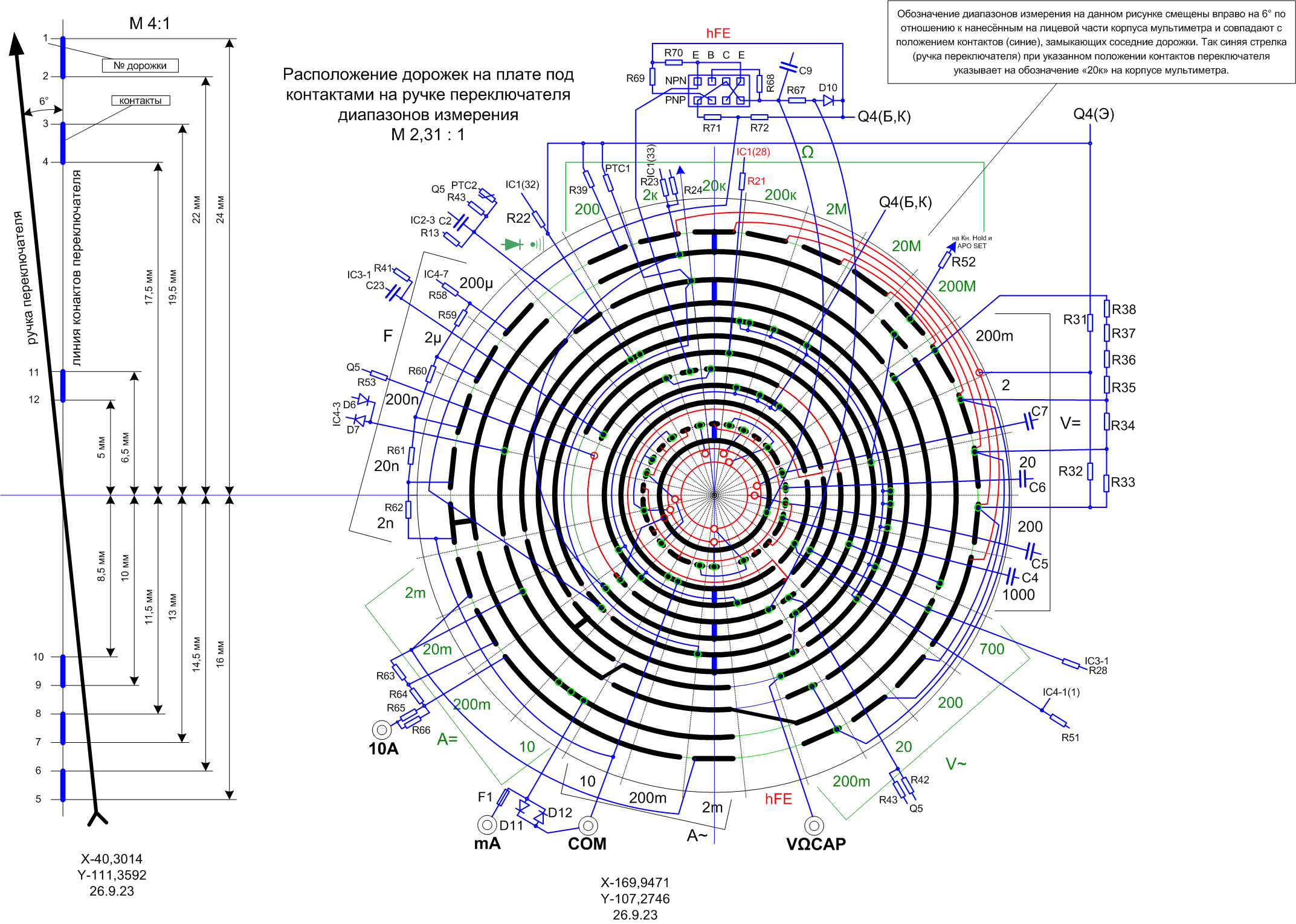

А это принципиальная схема, расположение элементов на плате и схема переключателя мультиметров. Автор: Баталов Александр.
