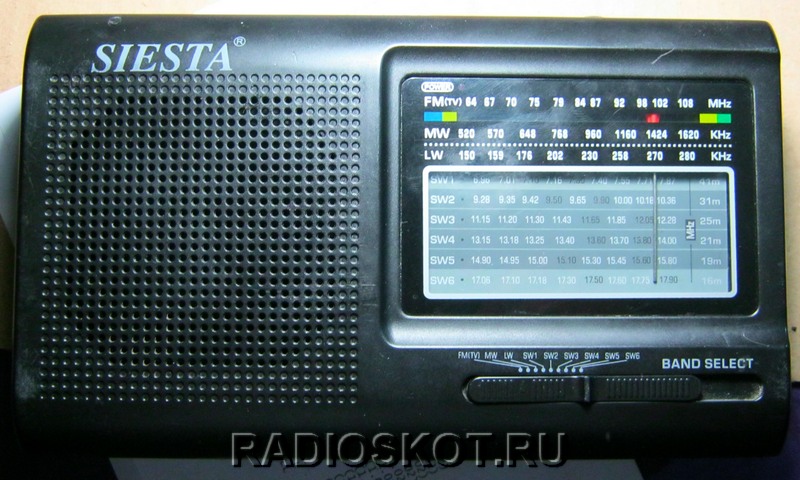

Достался китайский радиоприемник SIESTA p-1012c который не включался вообще. Посмотрел — не полностью китай. Раньше, в 2005-м, еще как-то делать умели, по крайней мере шильдик у него оформлен более менее нормально и характеристики на родном языке, и основную информацию о приемнике прочитать можно.

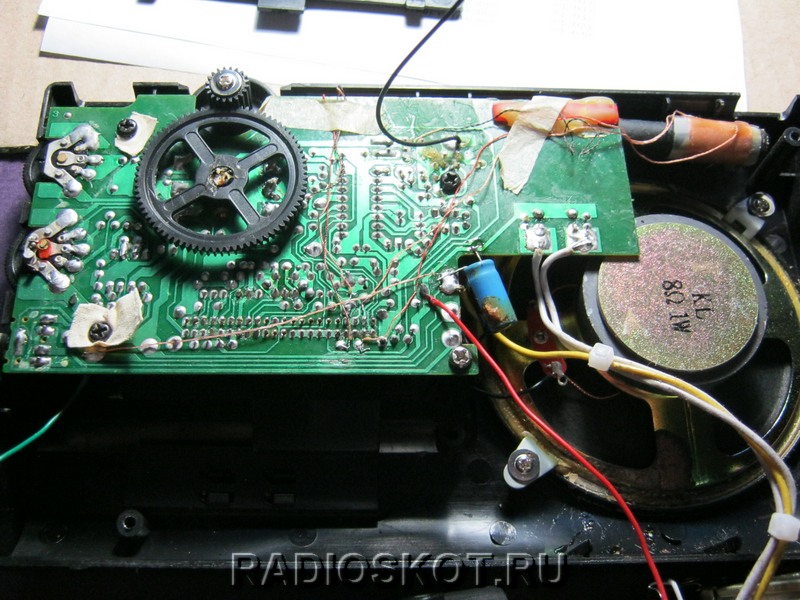

Приемник, судя по информации из сети, имеет все пользовательско — бытовые диапазоны. Разобрал — внутри отвалился провод питания от трансформатора, припаян, почищен регулятор и выключатель — вроде включаться начал. Произвел чистку от скопившийся грязи за время, которое приемник, видимо, был без дела.

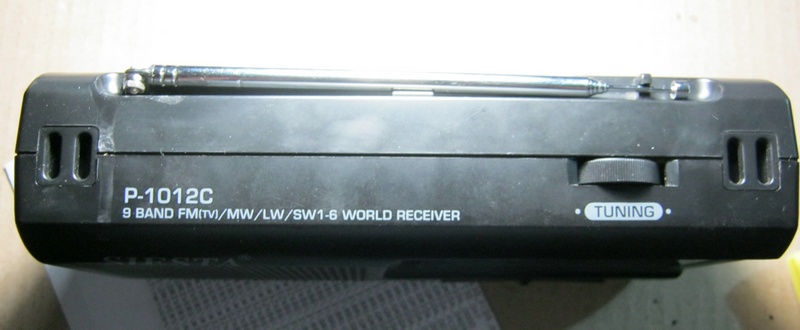

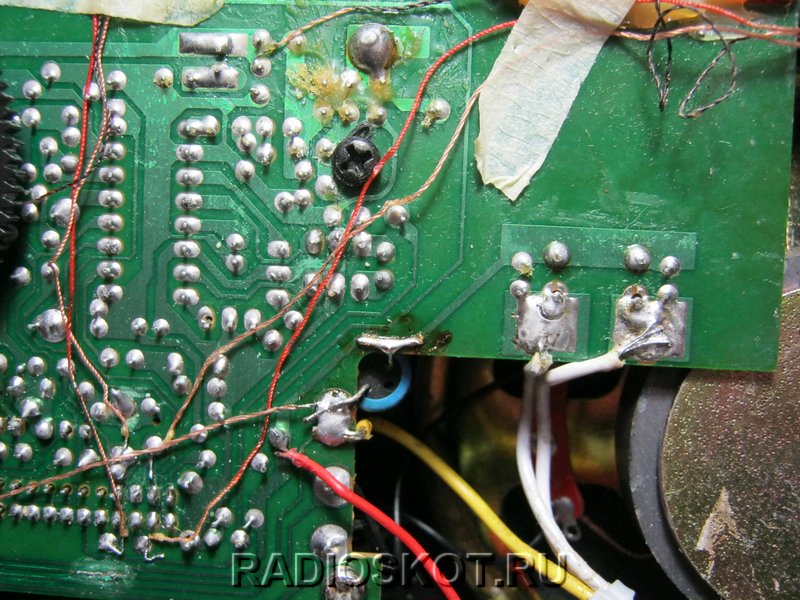

Антенна телескопическая была сломана — установил по размерам подходящую новую, чуть изменив крепление. На плате по питанию запаял электролитический конденсатор, так как схематически стоял только на 100 мкф и этого для фильтрации после диодного мостика было явно маловато — напряжение на басах сильно проваливалось и прослушивался фон на тишине что было плоховато и вносило искажение в восприятие эфира.
Все было собрано и зажато — SIESTA p-1012c оказался рабочим и прочным. Думаю, в гараже прослужит еще не один год — ловит станции хорошо даже с еле выдвинутой антенной. В качестве тюнера используется популярнейшая микросхема TA2003:
Схема тюнера на микросхеме TA2003
Регулировки позволяют подстроить звук в требуемом приятном диапазоне — индикация о включение имеется — предусмотрено так-же питание от батареек, но от сети как то более экономично, приемник на максимальной громкости потребляет практически 200 мА. В качестве УМЗЧ установлена микросхема D2822.

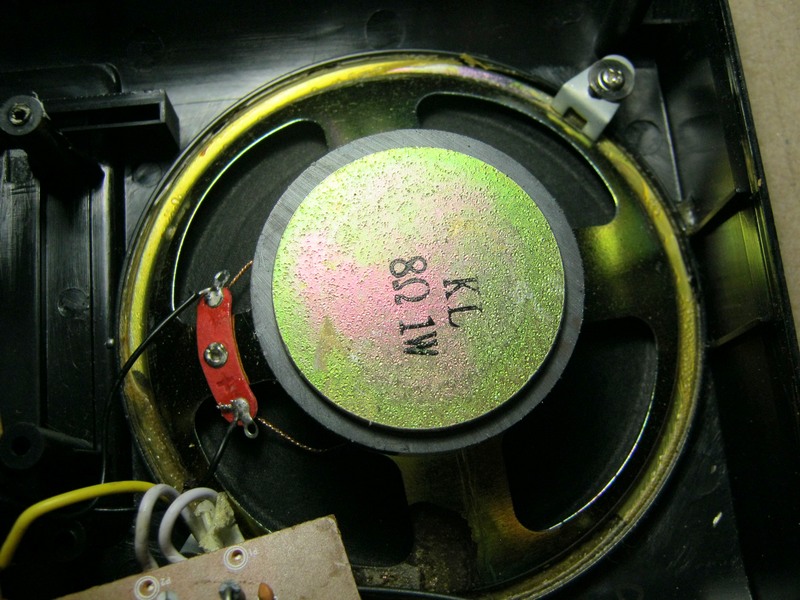

Кстати, тут установлен неплохой динамик — обычно китайцы пихают куда хуже. И корпус значительно лучше, чем в дешёвых моделях — не прогинается и не звенит при нагрузках и басах.
В целом, для приемника за 50 рублей, думаю, хороший результат — в магазине цены на аналоги китайского производства уходят за 700 рублей, причем их качество оставляет желать лучшего. Как тут не вспомнить наблюдение про «белый» и «жёлтый» Китай:) Автор материала: redmoon
