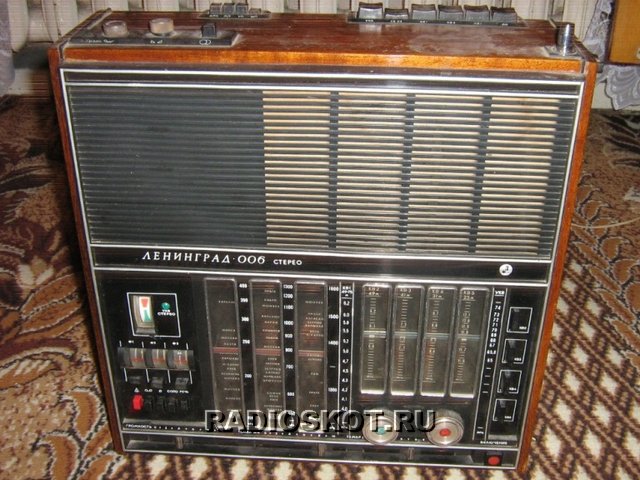

Есть ремонты халявные — замена предохранителя или обрыв провода, есть обычные — найти деталь, вышедшую из строя, а есть такие, за которые лучше не браться, ибо может затянуться такой ремонт на несколько недель. Именно к последней категории и относится эпопея с ремонтом советского радиоприёмника Ленинград-006 стерео. Но тут уже было дело чести — или я его починю, или падает мой рейтинг и престиж. Тем более аппарат высшего класса и ловит кроме ФМ все волны, включая УКВ.
В общем симптомы такие — при включении радиоприёмника из динамика доносится сильный шум-шипение, причём регулировка громкости его не уменьшает (проблемы в УНЧ). И к тому-же не ловит ни одну станцию, пока не стукнешь его посильнее. Только стучать надо долго (где-то плохой контакт).
Приступаем к разборке. Сам приёмник оказался на редкость тяжёлым, прямо как тумбочка — еле донёс домой. А что вы хотите — он же собран на Усть-Ижорской мебельной фабрике:)

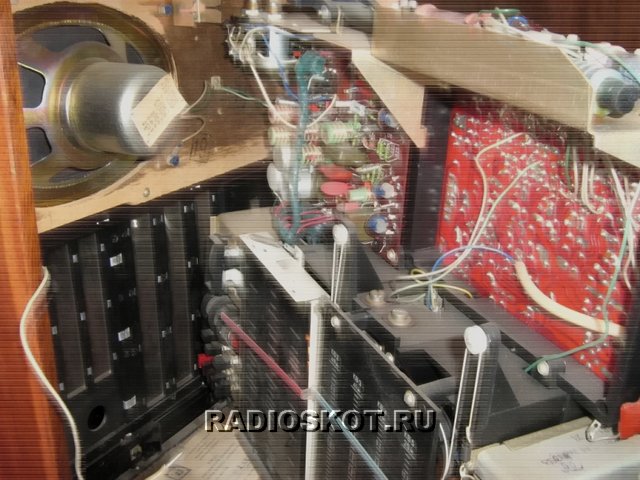

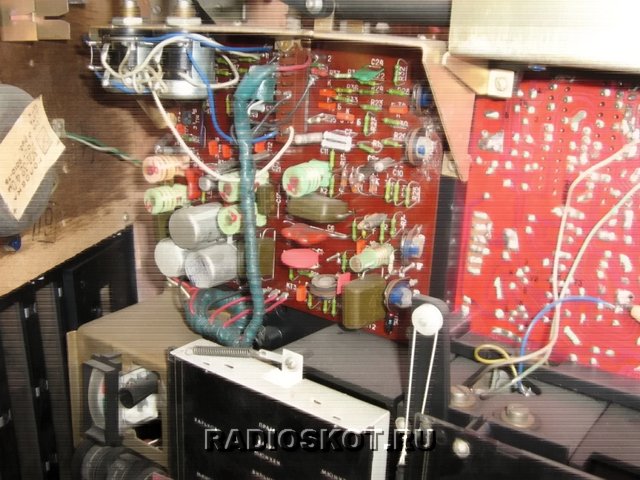

Внутри всё настолько запутано и переплетено проводами, блоками, платами, что не помогает даже скаченная схема радиоприёмника и инструкция к ремонту. Да-да, в советские времена выпускали и такие книжки. Это вам не современный музыкальный центр, в состав которого идёт лишь гарантийный талон.

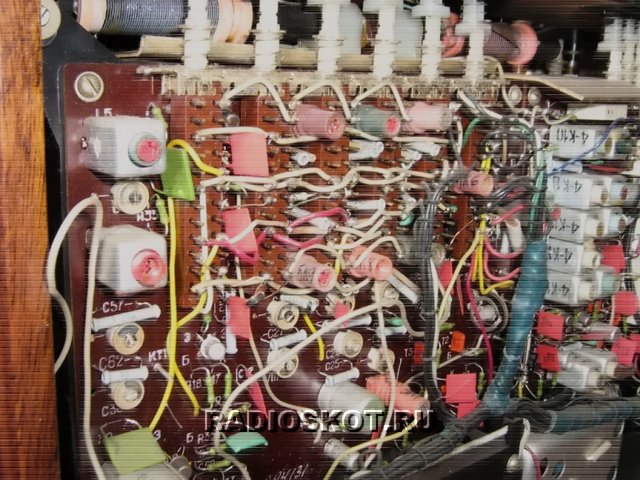

Пытаюсь найти этот УНЧ. Наконец открутив с десяток винтов и сняв переднюю панель радиоприёмника со шкалой, вытаскиваю платку усилителя. Он собран на дореволюционной микросхеме К237УН1 и полевом транзисторе на входе. Да ещё и куча фильтров для тембров и частотной коррекции.
Проверив режимы микросхемы по постоянному току вздохнул с облегчением — её менять не придётся, всё ОК! Значит полевик. Чтоб убедится окончательно выпаиваю один вывод из платы — шум в динамике сразу пропадает. Меняю этот КП103 на аналогичный и включаю — никаких лишних шумов. Громкость регулируется нормально. А ведь по постоянному току у него все режимы совпадали…

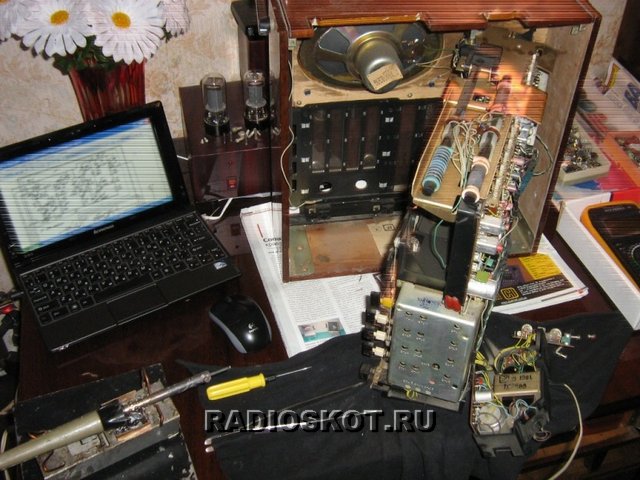

Теперь решаем проблему с плохим контактом. Лёгкое постукивание по платам и корпусу радиоприёмника приводит ток появлению, то к пропаданию приёма станций.

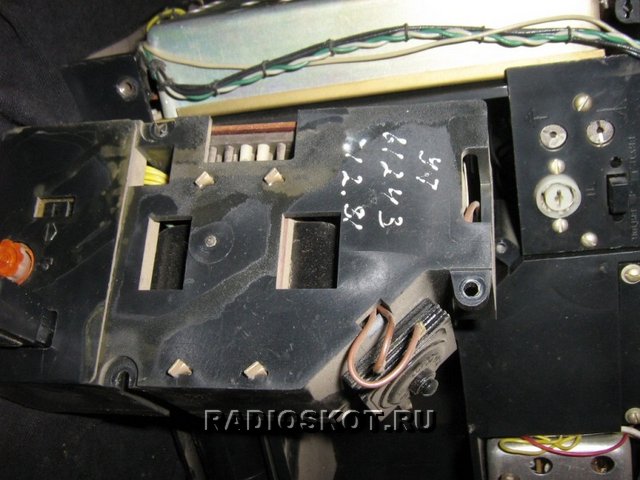

Наконец удаётся немного локализировать проблемное место. Это блок питания радиоприёмника, который тоже выполнен в отдельном пластмассовом блочке.
Откручиваю его от общего корпуса и продолжаю простукивать.

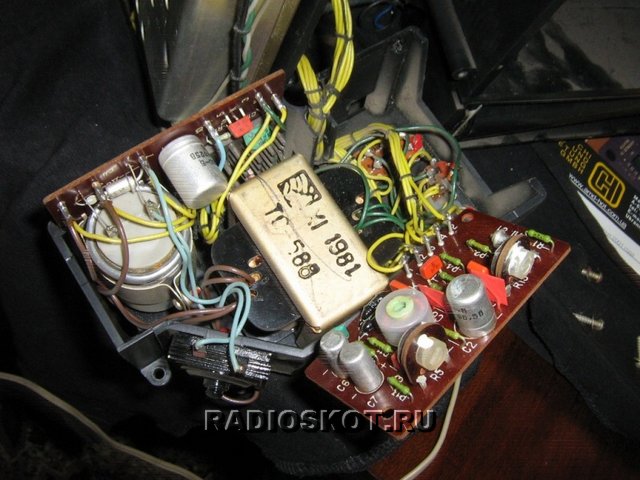

Уже теплее — явно проблема в плате стабилизатора.
Бинго! Наконец нашёл слабое звено. Им оказался непропай одной ноги стабилитрона, на фото светлый круг.

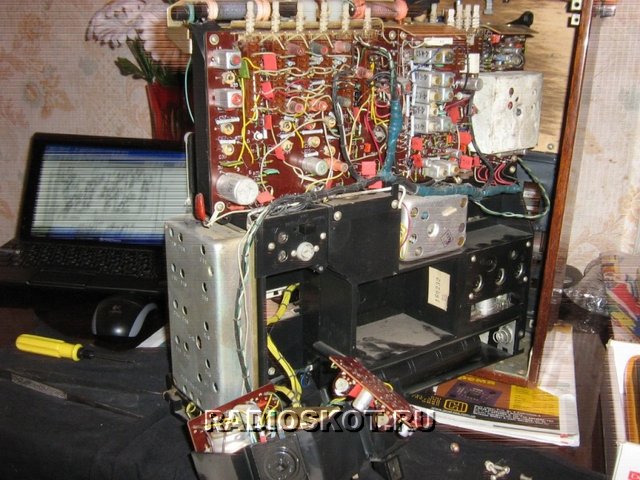

После надёжной пайки всё заработало без проблем и уже никакие вибрации не приводят к прерыванию нормальной работы радиоприёмника Ленинград-006 стерео.
Не думаю, что такие раритетные радиоустройства будут часто вам попадаться на ремонт, но сам алгоритм поиска неисправностей практически одинаков для всех приборов. Будь то телевизор или усилитель.
