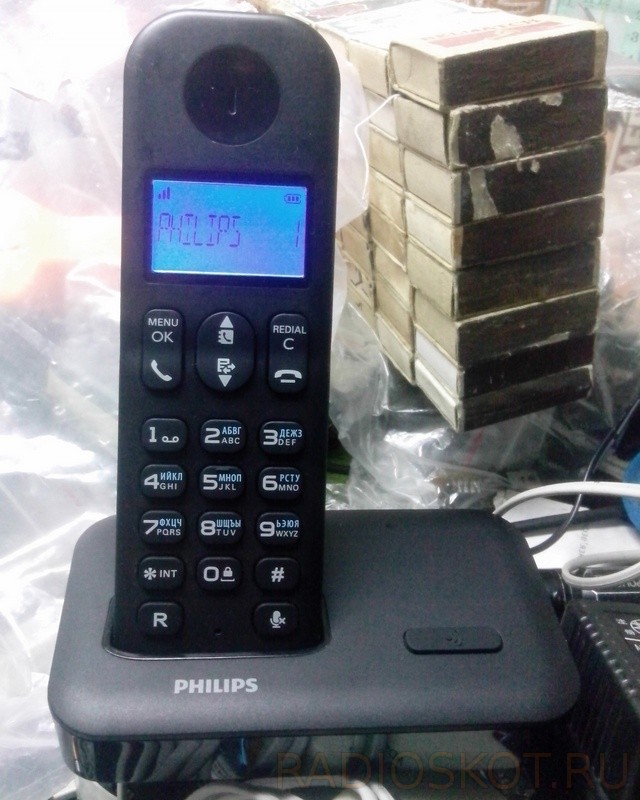

На днях принесли в ремонт очередной телефонный аппарат, он же радиотелефон, он же PHILIPS D-150. Починка естественно прошла успешно — но обо всём по-порядку.

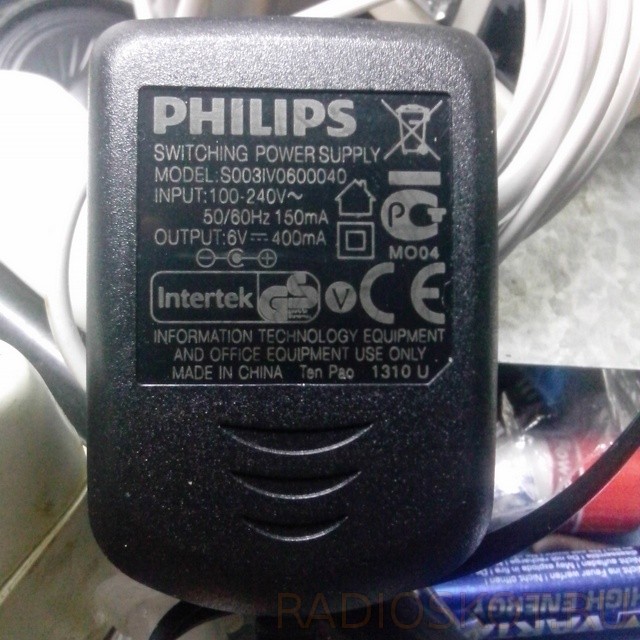

Это довольно неплохой аппарат, как для квартиры, офиса, частного дома. Время работы в режиме разговора 16 часов, в режиме ожидания 180 часов. Блокировка клавиатуры. Подсветка дисплея(синяя). Полифонические мелодии. Телефонная книга на 50 номеров. Конференц-связь. Интерком (поиск трубки). Быстрый набор. Функции АОН или Caller ID. Дополнительная трубка. Импульсный блок питания 6 вольт 400 миллиампер.
Со слов клиента плохая слышимость. При полной диагностике обнаружено что звук в динамике действительно слабый так как аппарат коротит линию. На прошлой неделе была шикарнейшая гроза сразу все стало на свои места, попало базе и конкретно. Сразу лезу в интернет в поисках схемы, ну должна же она быть в заветном datasheet. Но не тут то было, нету и все. На любой запрос только manual да пара тройка сайтов с разбором похожих поломок. Но это же не первый аппарат с таким диагнозом, так что берем мультиметр и вперед проверять элементы. Ага щаззз, два самореза-то открутил и пришлось доставать медиатор, база с двух половинок, да на защелках, просто так не откроешь.

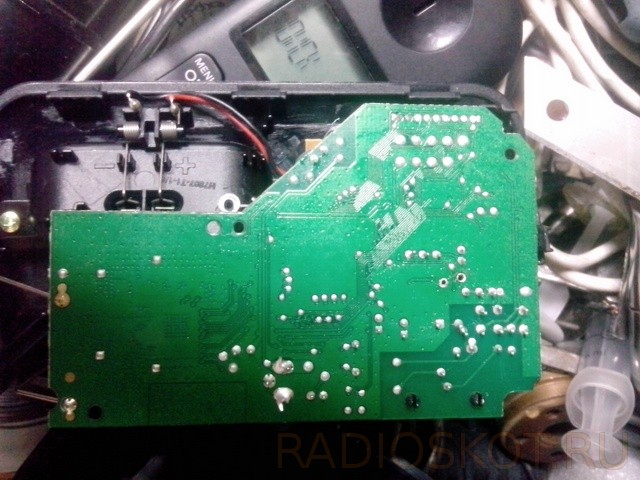

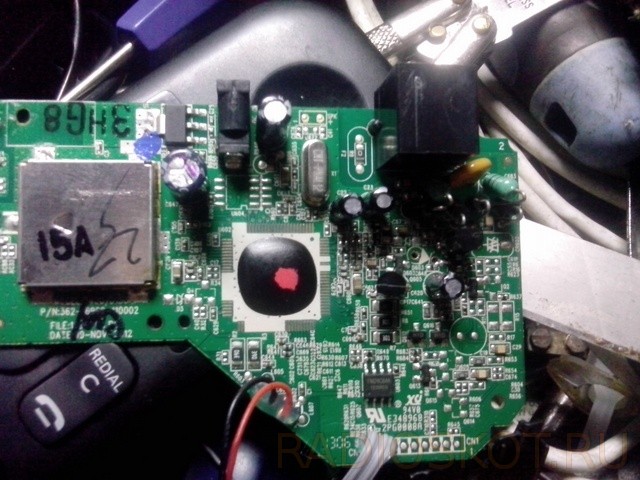

И вот она плата сего китайского чуда. Даже на выводной микросхеме сэкономили, видно залежи эпоксидной смолы под китаем.
Проверяю диоды на входе телефонной линии, нома. Может транзисторы? Дак нет, норма, ага стабилитрон пробит в глухую. Выпаиваем и смотрим, подключаем к линии, прорезалась громкость и набор появился — это хорошо, половина работы сделана.
Теперь замену, на 36 вольт пойдет 1N4753. Проверяем, все работает, можно собирать и отдавать клиенту. Весь ремонт занял 15 минут. Клиент доволен, так как не нужно бегать по несколько раз. В мастерской работал и делился опытом — UR5RNP.
