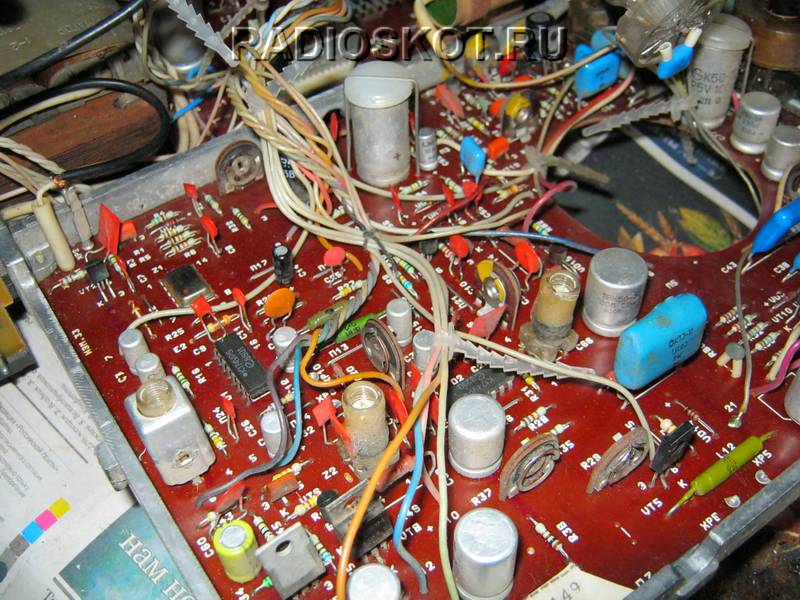

Самостоятельный ремонт черно-белого телевизора Сапфир 23ТБ-307. Достался мне недавно такой телевизор — стоял лет 10 в гараже вообще не включаясь, так как сломался, как сказал хозяин этого аппарата. А я решил его отремонтировать и использовать как персональный 3-й телевизор в доме. Скачал схему, изучил и приступил к восстановлению. Первым делом телевизор раскрутил и произвел осмотр — платы в слое пыли, поэтому смочил тряпчку и ватку растворителм и принялся все чистить и оттирать.
Когда пыль была удалена, начал отчищать так-же строчную, со стороны пайки, так как какой-то умник залил ее лаком в перемешку с клеем. Включил: звук есть, а экран не светится. Начал более внимательно искать неисправности. Первое было то, что панелька кинескопа окислилось. Почистил ее и подключил — появился накал у кинескопа. Кстати, накал у этой модельки 12 вольт. Не привычно, что этот ТВ прогревается примерно минуту — ну ничего, подождём:) Затем начал ковырять строчную развертку и каскад гашения, так как на 1-м выводе лапке кинескопа от указанных на схеме напряжений оказался 0.

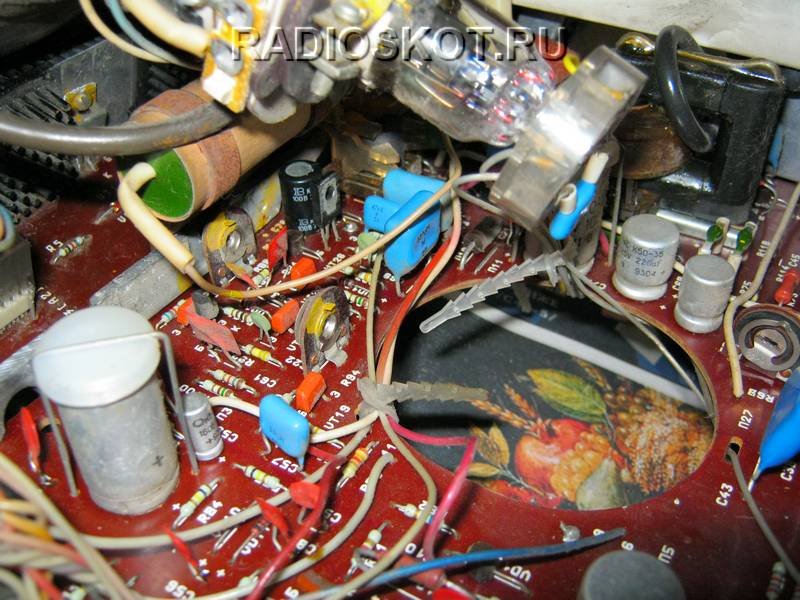

Вскоре был найден нерабочий транзистор кт940б, заменил его, благо у меня таких сотня. Найти его можно на платах цветности, например в советских телевизорах, и вообще, такие ТВ проще тем ремонтировать, что он транзисторный и все детали есть в наличии. Так-же все проверить можно обычным мультиметром.

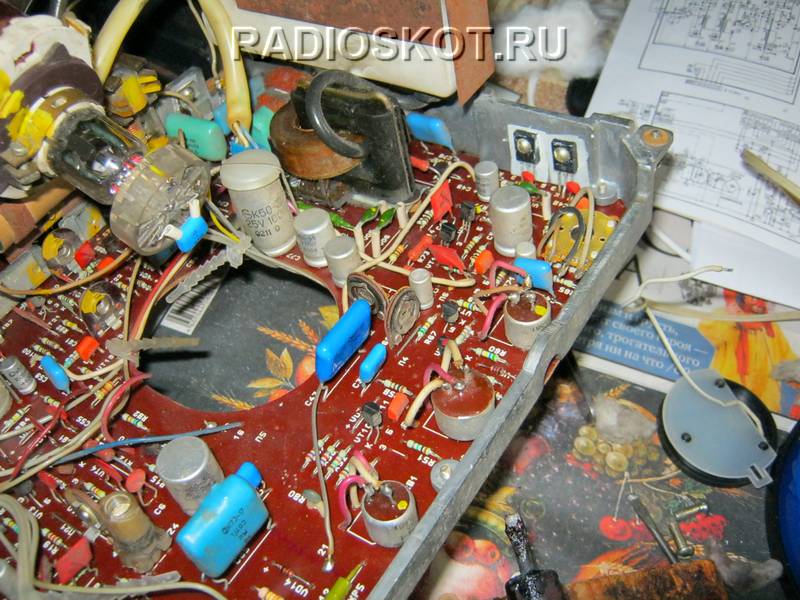

Едем дальше. В строчной развертке выгорело 2 диода — это кд522б. АПЧФ. У регулятора скважности отошел и окислился движок — его так-же почистил. У кадровой развертки диод кд522б, который подавал сигнал на базу транзистора у мультивбратора вел себя как то странно — видать пробит, и пропускал ток в обе стороны. Заменил и его.
Конденсатор с40 — 1 мкф, потерял половину своей емкости, заменил его на новый. Как ни странно, конденсатор этот был единственным, который потерял емкость. Хотя известно, что советские электролиты частенько высыхают. Здесь они оказались все живы:)

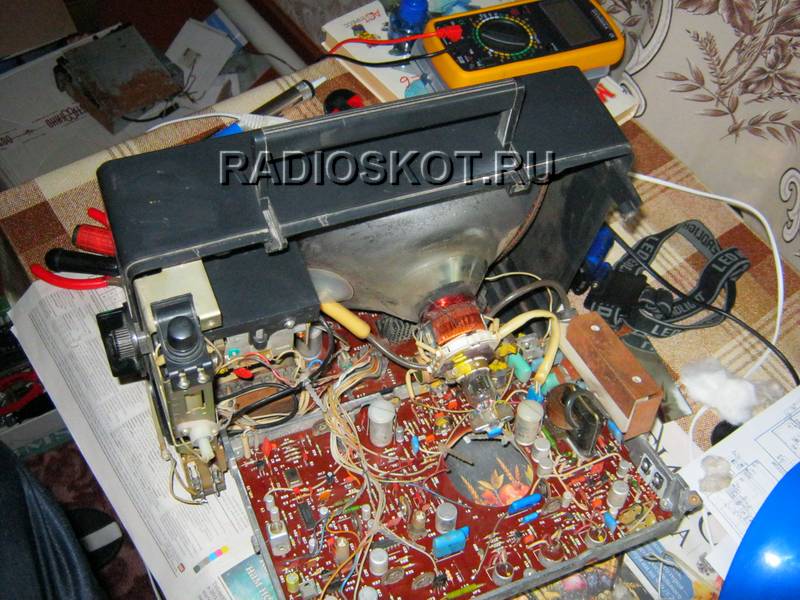

Все подстроечники протер растворителем и покрутил, чтобы восстановить контакт. Ещё раз проверил и включил… картина ужасная на экране, начал настраивать подстроечниками и внешними регуляторами сзади и спереди, задача не легкая, так как крутишь 1 регулятор — требуется и второй подстроить, и так по очереди по чуть-чуть.
Спустя 20 минут работы настроил агрегат. Кинескоп чуть потерял с годами яркость, наверное на 70% уже выведена, но что-нибудь посмотреть иногда самое то! Возможно некоторые посчитают восстановление работоспособности таких старых девайсов неоправданным, но для тренировки это то, что надо. Именно на таких устройствах и нужно набираться опыта, ведь не браться же сразу за плазму? Ремонт осуществил тов. redmoon при поддержке сайта radioskot.ru и помощи радиолюбителей ear, bvz, Bor.
