Иногда только подумаешь собрать какое-то новое устройство — а оно оказывается уже изобретено. Вот именно так и произошло недавно. После очередного мобильного телефона с севшим аккумулятором попавшего мне на ремонт (зарядное устройство как обычно принести забыли), возникла идея создать универсальную зарядку для любого литий-ионного аккумулятора. И только собрался внедрить это в железе, как дали в ремонт этот самый девайс.

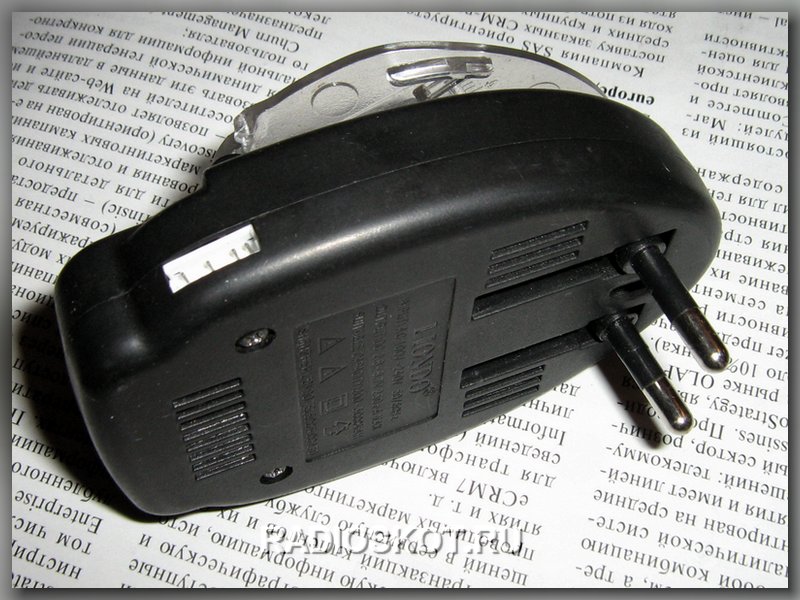

Универсальное зарядное устройство представляет собой небольшую коробочку, размещаемую на розетке 220В и имеющую регулируемые по размеру гибкие пластинчатые контакты с пружиной. Под них можно вставить мобильный аккумулятор с любым током (в пределах разумного) и любым расстоянием между контактными пятачками.
Снизу корпуса зарядки размещены четыре светодиода, которые показывают наличие сети 220В, подключение аккумулятора, процесс его заряда — мигает красный светодиод, и ещё какая-то функция.
Всеми режимами управляет маленький чип — процессор заряда. Замене он естественно не подлежит. В крайнем случае его можно просто исключить — пустив зарядный ток через небольшой резистор напрямую к АКБ.
Проблема заключалась в том, что при наличии сети — соответствующий светодиод горит, процесс заряда отсутствовал, в чём можно было убедиться подключив миллиамперметр в разрыв аккумулятора. Раскрываем корпус и проводим осмотр. Как видите сам импульсный блок питания является полной копией стандартного зарядного устройства с транзистором 13001.
Далее полученные 9В через транзистор C8550 поступают на аккумулятор. величина зарядного тока, а так же длительность цикла, определяется и контролируется чипом.
Конечно если проблема в микросхеме, то останется только подать эти 9В напрямую через небольшой токоограничительный резистор, но к счастью проверка полупроводников выявила виновника торжества — это оказался управляемый транзистор S8550.
Непонятно что его спалило — может длительное замыкание выхода, но после замены на новый аналогичный транзистор, всё заработало нормально. Проверка в течении нескольких часов показала исправное функционирование всех режимов и отключение аккумулятора в конце цикла.
Зарядный ток имеет величину около 80-100 мА и по истечнии определённого времени (при достижении напряжения на аккумуляторе нужного напряжения), заряд прекращается и загорается соответствующий светодиод. Думаю такое полезное устройство должен иметь каждый радиомастер, так как отпадает необходимость в поиске родных ЗУ даже для самых экзотических литий-ионных аккумуляторов китайских мобильников.
