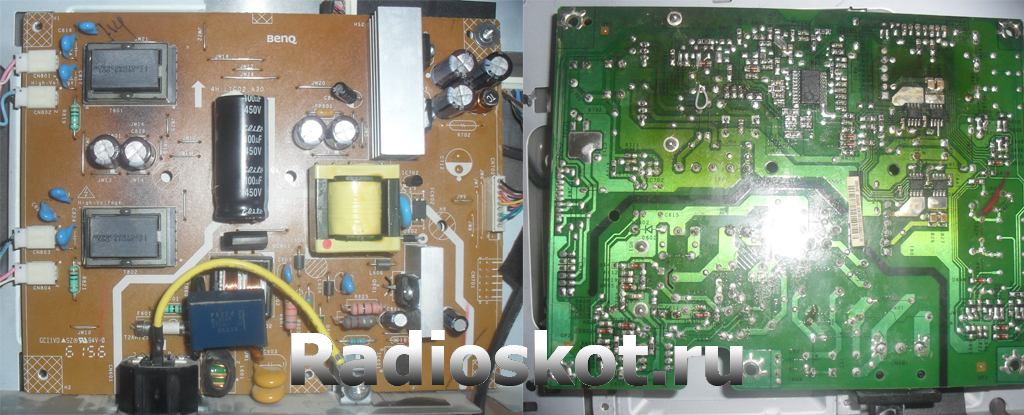

Недавно у меня сломался монитор BenQ FP71G+. Естественно решил починить его сам, и теперь опишу все, что происходило. При нажатии кнопки «стэнтбай» на панельке загоралась стандартная заводская надпись BenQ на синем фоне, далее пропадала, затем уже буквально на секунду показывалось изображение с видеокарты или «дата кабель не подключен», опять все пропадало, и монитор уходил в спящий режим. Вскрытие показало, что все детали в блоке питания целы, напряжения в норме. Пришлось заменить пару конденсаторов, так как они потеряли свою емкость почти в 2 раза. Чаще всего теряет емкость неполярный конденсатор на 0,22мкФ x 275в~. Замена электролитов не дала результатов.

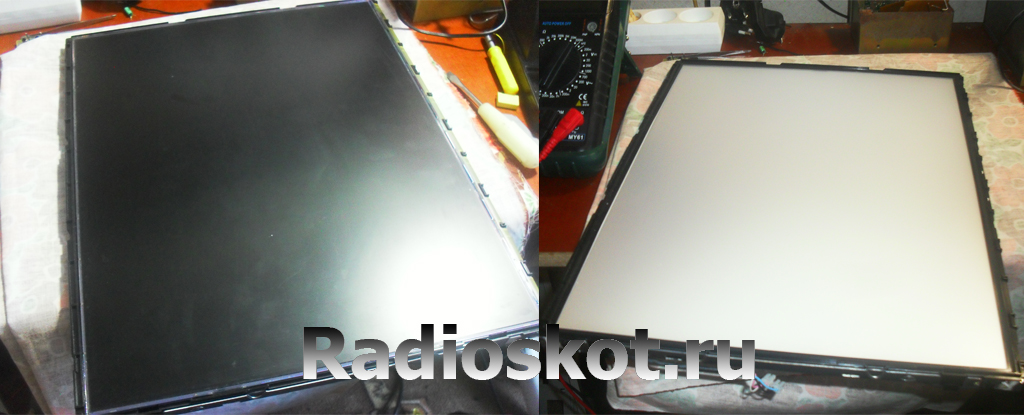

Не получив результата, пришлось разбирать монитор дальше. Снял металлические и пластиковые «чехлы» с матрицы, осторожно достал дисплей и положил его на ровную поверхность и накрыл тряпкой, для защиты от пыли. Под дисплеем находились всяческие пленки для равномерного рассеивания света и нечто похожее на стекло, к которому крепится сама подсветка.

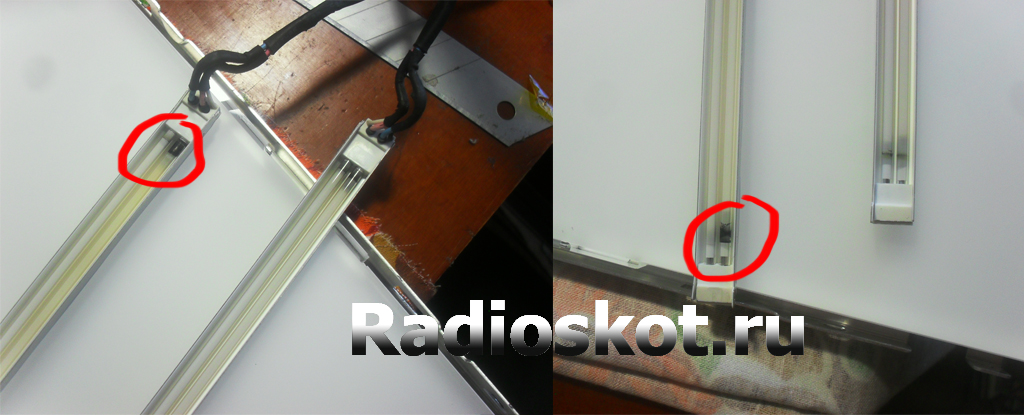

И вот уже снял лампы, почти все из них подгорели возле электродов, а одна даже треснула и пожелтела от этого.

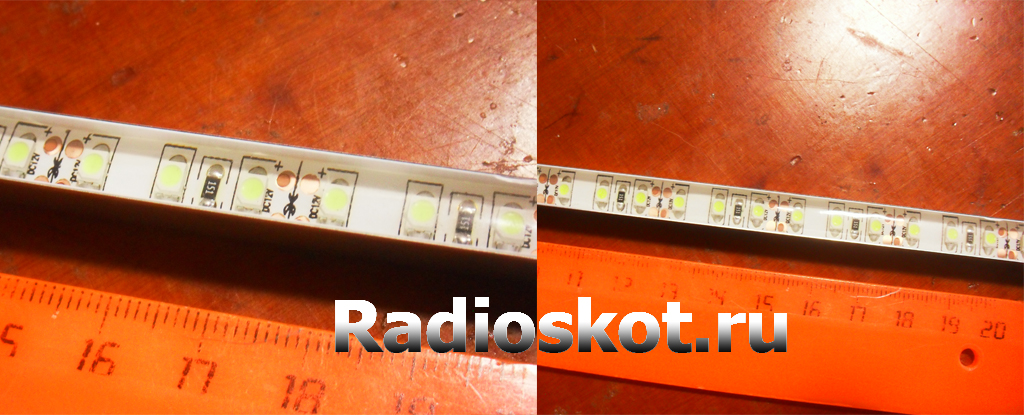

Поиск новых ламп для подсветки в интернете не дал нужных результатов, да и сама покупка, мне показалось, будет дорогостоящая и времязатратная. Не долго думая, как решить проблему, пришла хорошая мысль. А именно — убрать лампы и наклеить вместо них LED-ленту. Пройдясь по рынку, купил метр ленты холодного белого цвета с наиболее плотным размещением светодиодов:

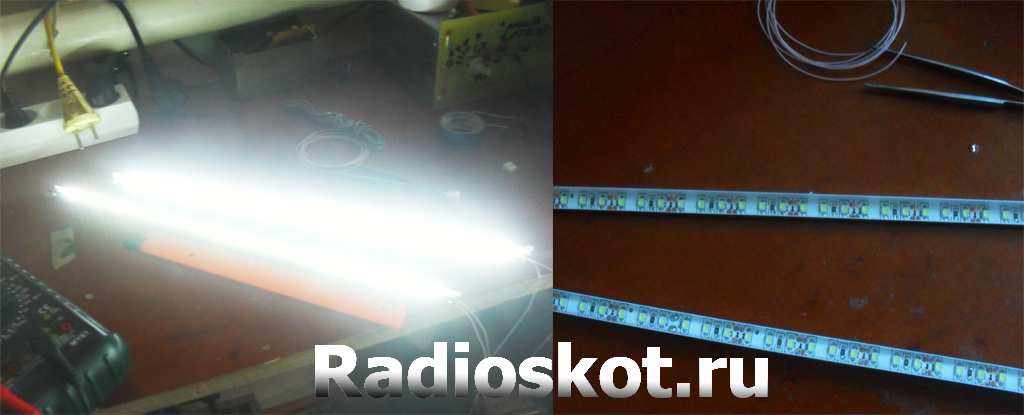

Лента идеально подошла по размерам — как ширина, так и длина. При напряжении в 12 вольт, лента очень ярко горит и даже слепит:
Потребление тока обеих лент составило чуть больше 200мА, что позволило использовать простой стабилизатор КРЕН8Б (12в 1,5А).
Некоторые проблемы при установке
Питание для кренки взял с БП монитора (15в), но как оказалось этого было не достаточно и напряжение проседало до 9в на выходе стабилизатора. Так как монитор всегда стоит на одном месте и есть свободная розетка, то питание я взял от сетевого БП на 16в 0,9А. Теперь с напряжением все стало в норме, но вот греется эта КРЕН8Б довольно сильно. За 5 минут с +26 до +60 с небольшим радиатором. Решением этой проблемы стали 2 параллельно спаянных резистора на 20 Ом, которые ставятся после стабилизатора. Температура все же меня не устраивала, поэтому перенес КРЕНку на больший радиатор и закрепил схему на задней крышке монитора.

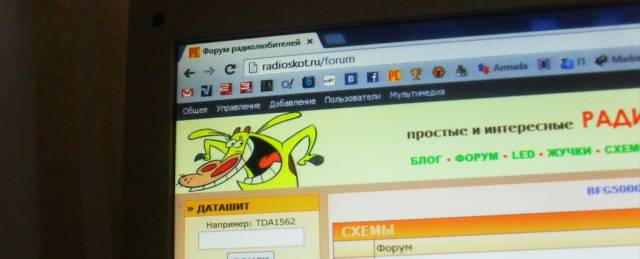

Все цвета и оттенки передаются монитором отлично. Где-то мною было прочитано, что от LED-подсветки быстро устают глаза, нежели от обычной газоразрядной. Но пока писал этот текст, было вполне приятно смотреть на экран и мои глаза не подавали признаков усталости. В общем, недорогой ремонт подсветки обошелся в 200 рублей (лента + КРЕН8Б). И в заключении хочу выразить благодарность пользователям сайта Radioskot.ru за отзывчивость и помощь в починке монитора. До скорых встреч, с Вами был Виталий Яковенко (BFG5000).
