Отремонтированный (методом долива дистиллированной воды и первоначальной усиленной зарядки) свинцово-кислотный аккумулятор из светодиодного фонарика отработал после этого ещё почти полгода. Дальнейшие попытки его реанимации счёл нецелесообразными и стал присматривать какой-то другой аккумулятор с учётом вольтажа, ёмкости и возможно допустимых габаритов.
При нынешнем-то изобилии казалось затруднений в подборе нового аккумулятора быть не должно. Но всё, что-то не устраивало. Самый желаемый вариант – аккумулятор от мобильного телефона, не подходил по размерам. А подходящие по габаритам имели весьма неподходящую цену.
Совершенно случайно обратил внимание на батарейный отсек для четырёх аккумуляторов (или батареек) формата ААА. Попробовал поместить его во внутрь фонарика – получилось. Да и вообще, по всем возможным и даже предполагаемым параметром оказалось, что это как раз то, что и нужно. Хочешь, ставь аккумуляторы формата ААА по 1,2 вольта, а можно и подсевшие батарейки, которые в дальнейшем можно разок, другой и подзарядить.
Схема подключения фонаря
Фонарь имел от изготовителя вот такую электрическую схему. Первоначально её не трогал, но сейчас придется её менять в соответствии с задуманным способом эксплуатации. Причём изначально доработка предполагается быть выполненной бюджетного формата и без соблюдения предлагаемых в таких случаях наворотов схемотехники. Для этого надо, определится с имеющимися в фонаре светодиодами (их вольтаж, токопотребление?). Тут два пути:
- практический (с производством замеров)
- теоретический (поиск по таблице с сопоставлением размеров, конфигурации, других отличительных особенностей). Выбрал второе.

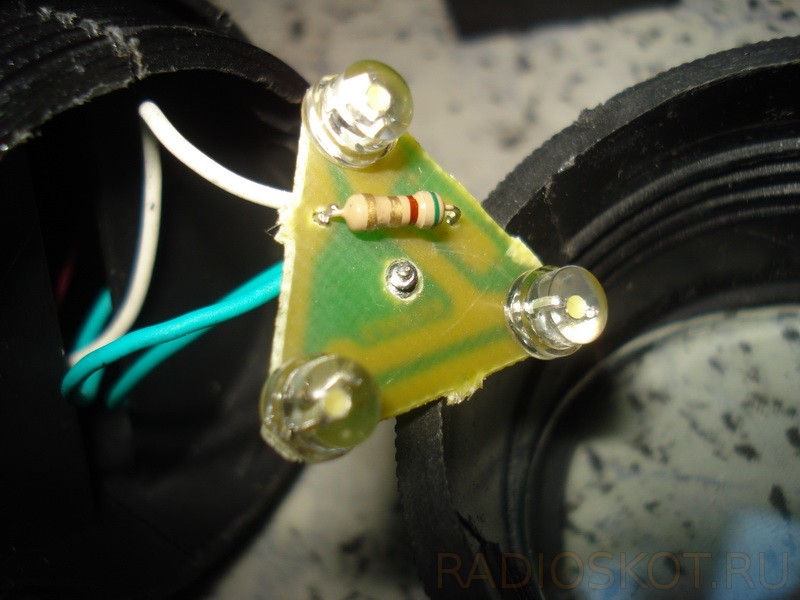

Вообще, для этого есть полезная статья, с которой советую ознакомиться. Светодиоды фары, рабочее напряжение 2,9 – 3,3 вольта, максимально допустимое токопотребление 20 миллиампер.

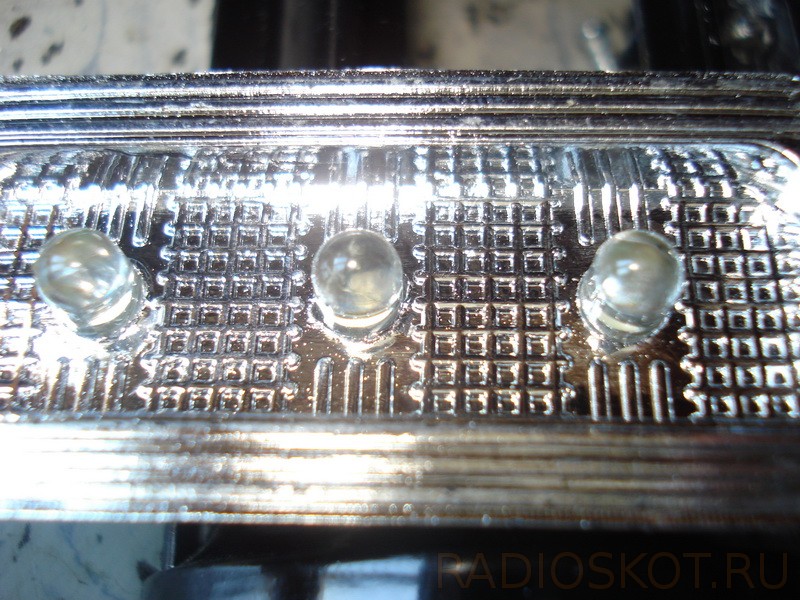

Светодиоды боковой панели, рабочее напряжение, 3,0 – 3,5 вольт, максимально допустимое токопотребление 20 миллиампер.
Подключил фару через постоянный резистор сопротивлением 2 Ома и подстроечный резистор 0,5-20 Ом, которым и выставил допустимый ток на три параллельно соединённых светодиода в 60 мА.
То же самое проделал и с боковой панелью, только постоянное сопротивление здесь 33 Ом, а подстроечником выставил общий ток светодиодов в 40 мА.
Схема доработки
Электрическая схема приняла данный вид исходя из желаемого режима работы, который заключается в том, что при любом выставленном на подстроечном резисторе сопротивлении, светоотдача фары будет иметь соотношение со светоотдачей боковой панели как 3:2. То есть свет фары всегда будет сильнее на треть.
Всё уместилось. Аккумулятор помещается в корпус без усилий, но и свободы перемещения в нём у него нет. Нашлась подходящая «ниша» и для общего, фары и боковой панели, подстроечного резистора.
Доступ к нему есть и при собранном фонаре, так, что при необходимости всегда можно выполнить соответствующую регулировку.
Видео
На момент производства видеосъёмки более просторного тёмного помещения, чем ванная комната к сожалению не оказалось, но прошу принять к сведению мои заверения, что фара фонаря прекрасно работает на расстояние в 10 метров и даже более. Автор проекта — Babay iz Barnaula.
