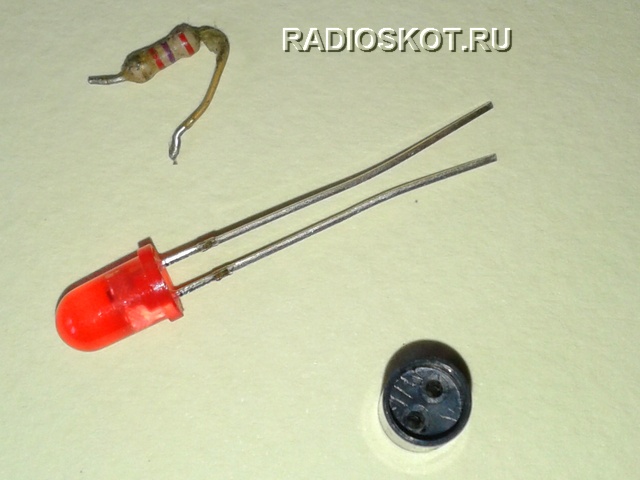

Один мой сотрудник, владелец недорогого микроавтобуса Мерседес Вито, обратился с просьбой сделать мигающий красный светодиодный индикатор, типа работает автосигнализация. Тут конечно ничего сложного нет, и первое, что пришло на ум, обычный мультивибратор. Однако представив, как придётся вырезать, сверлить и паять плату — решил поступить проще. Чем городить схему, используем специальный мигающий светодиод.
Такой LED индикатор по виду точная копия обычного светодиода с постоянным свечением, однако при подаче на него питания начинает вспыхивать с частотой примерно 2 раза в секунду. Отличить его можно с помощью мультиметра. В обратную сторону он покажет диод, с типичным падением напряжения. А в прямом направлении, небольшое сопротивление.
Немного теории. В мигающих светодиодах находится минитюрный чип, состоящий из высокочастотного задающего генератора, совместно с которым работает делитель на логических элементах, который делит высокую частоту до значения 1,5 – 3 Гц. Такая конструкция обусловлена тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи. И пришлось бы использовать большую площадь полупроводника для конденсатора, который не влезет в корпус светодиода. Кроме задающего генератора и делителя, на полупроводниковой подложке имеется электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных — ограничительный резистор отсутствует. Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

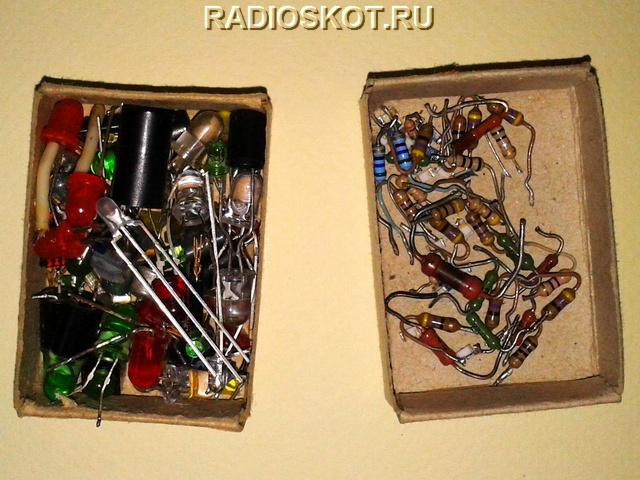

Для подачи на него питание автомобильной сети (12В), необходим токоограничивающий резистор на 3-5 кОм. Подключив мигающий светодиод можно увидеть, что он потребляет ток не только в момент свечения, а и в паузах — около 2-х мА.

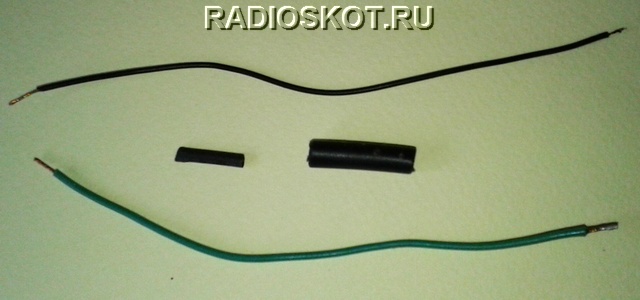

Дальше дело техники. Берём пару гибких многожильных проводков разного цвета, чтоб не перепутать при подключении к проводке авто, изолируем места пайки термоусадочным кембриком (или простым, хотя первый надёжнее), и припаяв резистор и оба провода — помещаем нашу схемку в один общий толстый кембрик (трубка ПВХ).
Теперь осталось найти питание в автомобиле и прикрутить провода к плюсу и минусу. Таким же образом делается имитация и квартирной, и любой другой сигнализации. Как показывает практика, одна лишь светодиодная мигалка уже снижает вероятность кражи. А в случае, если машина стОит меньше, чем сама сигнализация (Запорожец, Ока, велосипед) — устанавливать полноценную дорогую автосигнализацию вообще нет смысла.
