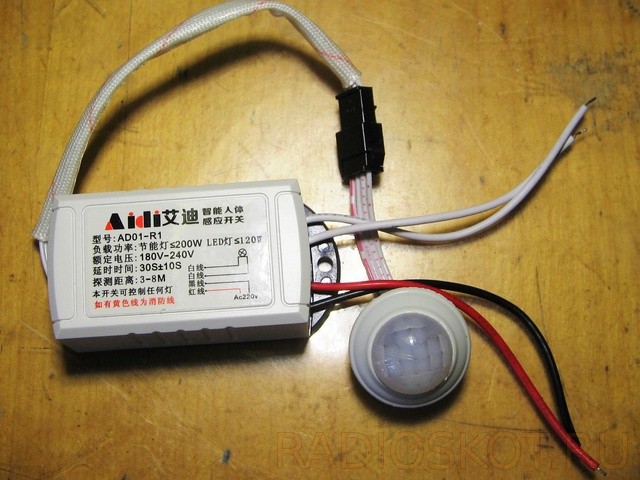

Функции прибора просты: при наличии человека в зоне действия теплового датчика срабатывает реле и включается освещение. Заявленная производителем устройства коммутируемая мощность нагрузки до 200 Вт. Причём заменой реле на более мощное, можно нагрузку повысить и до нескольких киловатт.

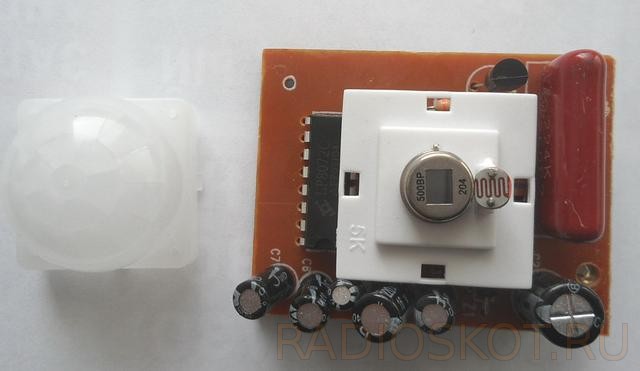

Зона обнаружения датчика заявлена от 3 до 8 метров и меняется в зависимости от интенсивности освещения встроенного в датчик фоторезистора. Соответственно, при включенном в схему фоторезисторе в дневное время прибор не сработает.

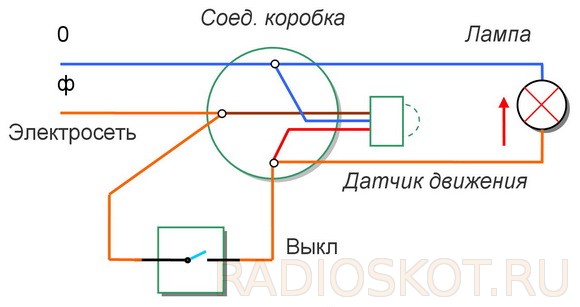

Схема принципиальная и подключение

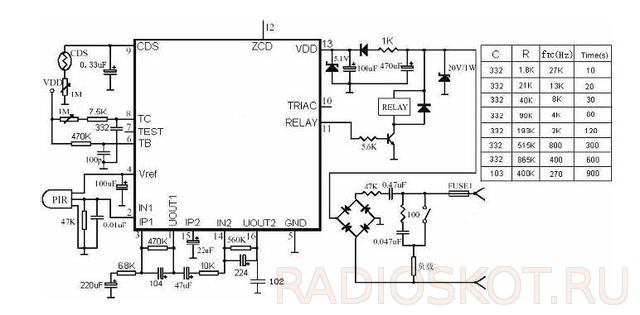

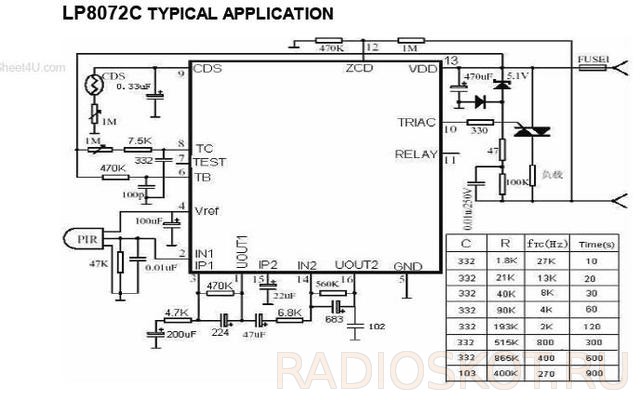

Тут 2 варианта — с управлением нагрузкой через симистор и через электромагнитное реле. В схеме предоставлена таблица изменения подборкой сопротивления временного интервала работы прибора на включение нагрузки.

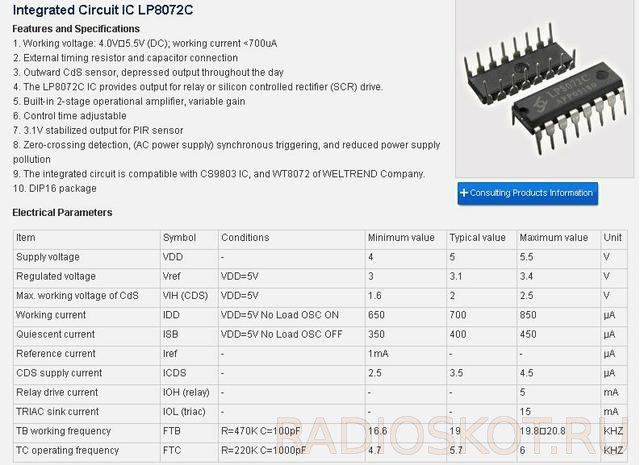

Основа схемы — специализированная микросхема LP8072C, краткое описание на которую приводится выше.

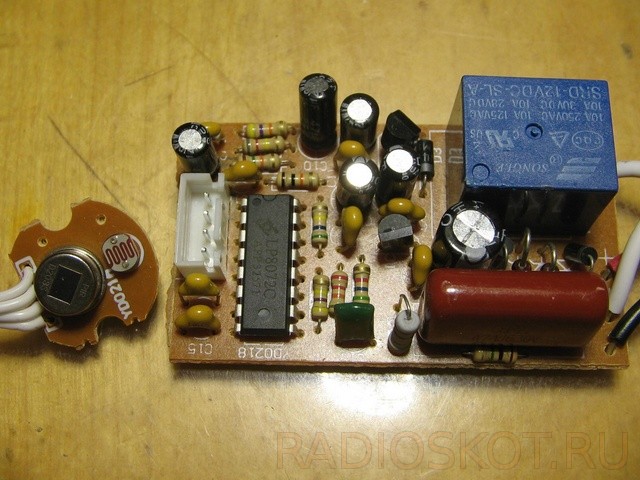

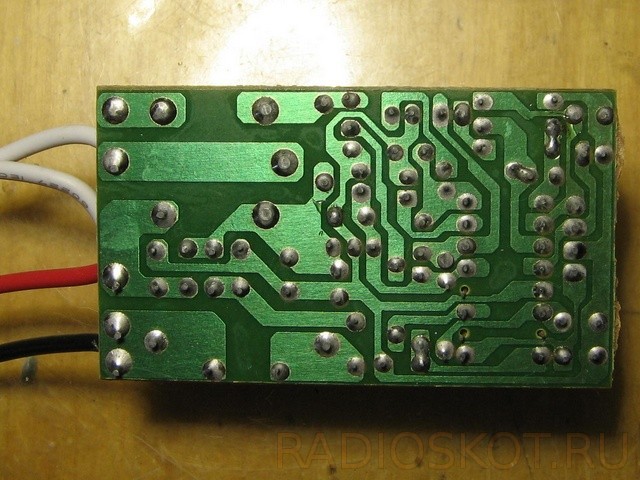

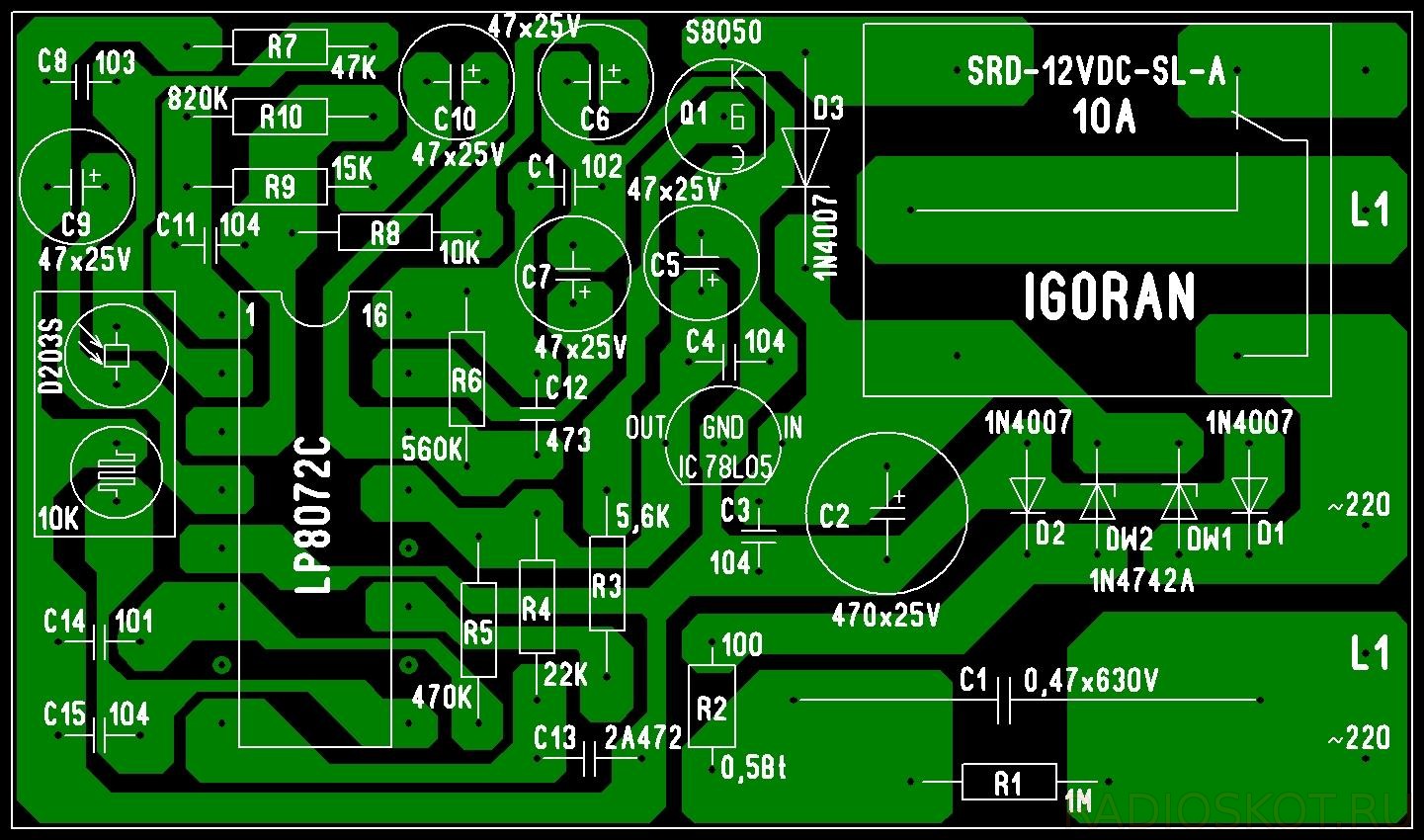

Печатная плата срисована с рабочего оригинала в масштабе 1:1. Все обозначения и номиналы элементов проверены и соответствуют установленным на оригинальной плате, но имеют незначительные отличия в целях усовершенствования от предоставленной в материале схемы. Необходимая документация, в том числе разводка платы для тех, кто захочет самостоятельно спаять конструкцию — в общем архиве. Автор статьи Igoran.
