Вы в радиолюбительстве «чайник» или даже пока ещё только «кандидат в чайники», но поддались всеобщему настроению на радиолюбительском форуме и сделали заказ в интернет – магазине AliExpress на паяльный фен. Дождались его прибытия и теперь подолгу и с интересом рассматриваете его. Конечно, хотелось бы произвести подключение и попробовать эту штуку в деле. Причём по быстрому и без лишних затрат.
Это вполне возможно. Всё просто. Потребуется блок питания на 24 вольта с регулировкой выходного напряжения, регулятор мощности от бытового пылесоса и мультиметр с функцией измерения температуры.

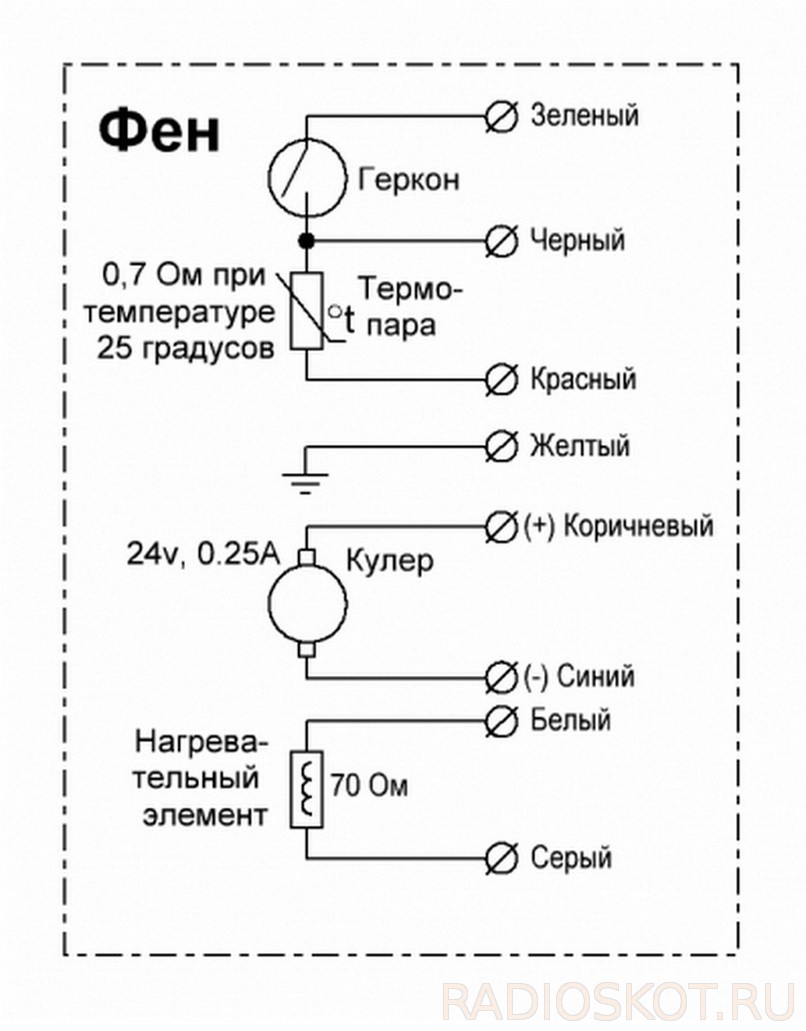

Схема подключения паяльного фена
А это собственно и есть схема подключения всего выше перечисленного. Итак «идём» по схеме снизу в верх. Выходные провода с регулятора мощности соединяются с проводами белого и серого цвета идущими к нагревательной спирали паяльного термофена, выходные провода с регулируемого блока питания на 24 вольта соединяются с проводами идущими к вентилятору паяльного термофена (плюсовой провод питания к коричневому, провод минус питания к синему), жёлтый пока оставляем без внимания, к разъёмам мультиметра для подключения термопары подключаем чёрный и красный провод, которые идут к термопаре находящейся внутри термофена. Зелёный провод также пока игнорируем. Места соединения проводов тщательно изолируем изолентой. В первую очередь это относится к скруткам выходных проводов с регулятора мощности от пылесоса с проводами идущими к нагревательной спирали по которым будет идти опасное для жизни напряжение до 220 вольт.
Но, предварительно стоит вскрыть корпус фена и проконтролировать правильность его внутренней сборки производителем, ибо прецеденты имели место быть. Имеется кое что и здесь. На среднем фото видно, что недостаёт двух саморезов крепления платы соединения проводов. На правом изоляция верхнего и нижнего провода продавлена вследствии небрежной укладки не по месту при сборке, благо жилы целы. Уже не зря вскрывал.
На левом фото – все подключения завершены, мультиметр включённый на пределе измерения температуры показывает комнатную температуру. Положения регуляторов и в блоке питания на 24 вольта и в регуляторе мощности в крайнем левом положении, так сказать «на нуле».
Следующие действия: положение регулятора блока питания ставим в среднее положение и подаём на всю собранную схему сетевое напряжение 220 В. Далее осторожно ручку (обязательно из диэлектрика) потенциометра регулятора мощности нагревательной спирали подаём вправо и одновременно смотрим на показания измерителя температуры. Она начнёт расти. В какой-то момент прекращаем увеличивать мощность нагревательной спирали и начинаем уменьшать скорость воздушного потока – температура при этом продолжает расти.
На правом фото, согласно показаниям мультиметра, температура достигла практически 360 градусов, однако реальная температура воздуха выходящего из сопла фена несколько ниже, в конкретном случае эта разница составляет 70 градусов в меньшую сторону. Данные получены путём практического замера температуры выходящего из сопла фена воздуха штатной термопарой мультиметра.
Испытания станции в деле
Конечно не удержался от соблазна и произвёл практическое снятие с платы б/у многоногой микросхемы. Процесс длился порядка полутора минут, для первого опыта, считаю не плохо. Понравилось, суета и боязнь физического повреждения извлекаемого компонента отсутствуют в корне, микросхема снялась с места установки легко, все ножки полностью целые, внешний вид — как с магазина. Но главное теперь имеется полное практическое представление о том, что такое паяльный термовоздушный фен. Соответственно проверена и исправность полученного устройства. Всё ОК! Автор Babay iz Barnaula.
