Динисторы

Динисторы — это специализированные полупроводниковые приборы, которые относятся к семейству тиристоров и играют важную роль в электронике. Благодаря своим уникальным свойствам, они нашли широкое применение в различных схемах управления мощностью, импульсных генераторах и других устройствах. Сейчас мы подробно разберем устройство, их принцип действия, характеристики, способы проверки, маркировку, а также области применения. Особое внимание уделим популярному динистору DB3, его параметрам и особенностям использования.

Что такое динистор

Этот радиоэлемент, также известный как диодный тиристор или диод Шокли, представляет собой полупроводниковый элемент с двумя выводами (анодом и катодом), который обладает S-образной вольт-амперной характеристикой (ВАХ). Основное отличие динистора от обычного тиристора заключается в отсутствии управляющего электрода — его включение происходит автоматически при достижении определенного напряжения пробоя.

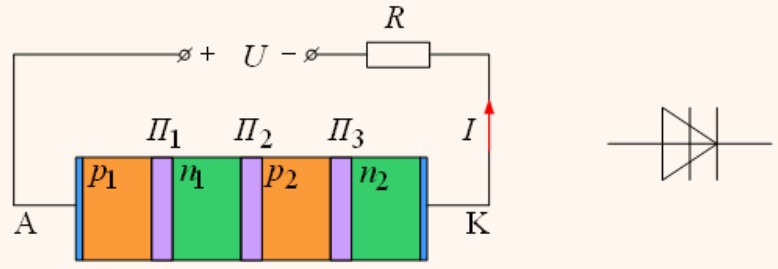

Структура динистора

Он состоит из четырех чередующихся полупроводниковых слоев, образующих p-n-p-n структуру. Рассмотрим ее подробнее:

1. Первый слой (p-область): Этот слой подключен к аноду, то есть положительному выводу.
2. Второй слой (n-область): Соединяется с первым слоем через p-n переход.
3. Третий слой (p-область): Является базой и связан с предыдущим слоем через второй p-n переход.
4. Четвертый слой (n-область): Подключен к катоду, отрицательному выводу.

Таким образом, в структуре присутствуют три p-n перехода: два крайних (эмиттерных) и один центральный (коллекторный). Эта конфигурация обеспечивает уникальные электрические свойства, позволяющие прибору переключаться между состояниями низкой и высокой проводимости.

Виды динисторов

Существуют два основных типа, которые различаются по своей вольт-амперной характеристике:

• Несимметричные: Работают только при положительном напряжении на аноде относительно катода. При обратной полярности они могут выйти из строя.
• Симметричные (диаки): Могут работать в обоих направлениях, то есть напряжение пробоя одинаково для обеих полярностей. Примером симметричного динистора является популярная модель DB3.

Принцип работы

Работа основана на эффекте лавинного пробоя, который происходит при достижении определенного напряжения на его выводах. Чтобы понять, как функционирует этот прибор, разберем его поведение пошагово.

Этапы работы:

1. Закрытое состояние (высокое сопротивление): Когда напряжение на элементе ниже порогового значения (напряжения пробоя, или Ubo​), он находится в закрытом состоянии. В этом режиме через прибор протекает лишь небольшой ток утечки, а сопротивление составляет десятки или сотни мегаом.
2. Пробой и переход в открытое состояние: Как только напряжение на выводах достигает значения Ubo​, происходит лавинный пробой центрального p-n перехода. Это приводит к резкому снижению внутреннего сопротивления до нескольких ом, и он переходит в открытое состояние. Через прибор начинает протекать значительный электроток.
3. Удержание в открытом состоянии: После включения он остается в состоянии низкого сопротивления, пока ток через него превышает значение удержания (Ih​). Если он падает ниже этого уровня, прибор возвращается в закрытое состояние.
4. Обратное включение: Для несимметричных обратное напряжение недопустимо, так как может привести к повреждению. Симметричные (например, DB3) способны работать при любом направлении напряжения.

Вольт-амперная характеристика (ВАХ)

ВАХ его имеет S-образную форму, что отражает его бистабильное поведение.

Основные участки характеристики:

• Участок 1 (закрытое состояние): Напряжение растет от 0 до Ubo​, ток минимален.
• Участок 2 (отрицательное сопротивление): При достижении Ubo​ напряжение резко падает до Uon​ (напряжение в открытом состоянии), а электроток возрастает.
• Участок 3 (открытое состояние): Напряжение остается низким, а ток определяется нагрузкой.

Для симметричных динисторов ВАХ симметрична относительно нуля, что позволяет использовать их в цепях переменного тока.

Более наглядное объяснение

По сути это пара взаимосвязанных биполярных транзистора, PNP и NPN. Нарисованный чуть иначе, диод Шокли выглядит следующим образом:

Давайте подключим одно из этих устройств к источнику переменного напряжения и посмотрим что произойдет:

При отсутствии напряжения не будет никакого тока. При начальном увеличении напряжения его все еще не будет, потому что ни один транзистор не может включиться: оба будут в режиме отсечки. Что требуется для включения биполярного транзистора? Ток через переход база-эмиттер. Как видно на схеме, электроток базы через нижний транзистор контролируется верхним транзистором, а ток базы через верхний контролируется нижним. Другими словами, ни один транзистор не может включиться, пока не включится другой.

Так как же диод Шокли может проводить, если его составляющие транзисторы поддерживают себя в состоянии отсечки? Ответ кроется в поведении реальных транзисторов в отличие от идеальных. Идеальный никогда не будет проводить коллекторный ток, если нет тока базы, независимо от того, насколько большое или малое напряжение прикладываем между коллектором и эмиттером. Реальные же имеют определенные ограничения на то, какое напряжение коллектор-эмиттер они могут выдержать, прежде чем выйдут из строя и начнут проводить. Если два реальных транзистора соединить вместе таким образом, чтобы сформировать диод Шокли, они смогут проводить, если между анодом и катодом будет приложено достаточное напряжение от батареи, чтобы заставить один из них выйти из строя. Как только один пробъётся и начнет проводить, он пропустит ток базы через другой транзистор, заставив его включиться в обычном режиме, что затем пропустит ток базы через первый транзистор. Конечным результатом является то, что оба будут насыщены, удерживая друг друга включенными, а не выключенными.

Итак, можно заставить динистор включиться, прикладывая достаточное напряжение между анодом и катодом. Это неизбежно заставит один из транзисторов включиться, что затем включит другой транзистор, в конечном итоге «заперев» оба транзистора, в каком положении они и останутся. Но как теперь заставить два транзистора снова выключиться? Даже если приложенное напряжение уменьшится до точки, значительно ниже той, которая потребовалась для того, чтобы динистор начал проводить, он останется проводящим, потому что теперь у обоих транзисторов есть базовый ток для поддержания постоянной, контролируемой проводимости. Ответ на это состоит в том, чтобы уменьшить приложенное напряжение до гораздо более низкой точки, где электроток слишком мал для поддержания смещения транзистора, в этой точке один из транзисторов отключится, что затем остановит базовый ток через другой, запечатав оба транзистора в состоянии «выключено», в котором они были до подачи какого-либо напряжения.

Если изобразим эту последовательность событий и результаты на графике I/V, гистерезис будет очевиден. Сначала рассмотрим схему, когда источник постоянного напряжения (батарея) установлен на нулевое напряжение:

Далее постепенно увеличиваем напряжение. Ток через цепь равен или близок к нулю, поскольку предел пробоя не достигнут ни для одного из транзисторов:

Когда достигается предел напряжения пробоя одного транзистора, он начнет проводить коллекторный ток, даже если через него еще не прошел базовый. Обычно такое дело разрушило бы транзистор, но PNP-переходы, составляющие диод Шокли, спроектированы так, чтобы выдерживать данное злоупотребление, подобно тому, как стабилитро сконструирован для того, чтобы выдерживать обратный пробой без получения повреждений. Для наглядности предположим, что нижний транзистор выходит из строя первым, пропуская энергию через базу верхнего:

Когда верхний транзистор получает базовый ток, он включается, как и ожидалось. Это действие позволяет нижнему нормально проводить, два транзистора «запечатываются» в состоянии «включено». Полный электроток очень быстро появляется в цепи:

Положительная обратная связь здесь явно очевидна. Когда один транзистор выходит из строя, он пропускает ток через структуру устройства. Его можно рассматривать как «выходной» сигнал устройства. Как только выходной электроток установлен, он работает, чтобы удерживать оба транзистора в состоянии насыщения, тем самым обеспечивая продолжение существенного выходного тока.

Другими словами, выходной ток «возвращает положительную обратную связь» на вход (ток базы транзистора), чтобы удерживать оба транзистора в состоянии «включено», тем самым усиливая (или регенерируя) себя.

При сохранении обоих транзисторов в состоянии насыщения при наличии достаточного тока базы они продолжат проводить, даже если приложенное напряжение значительно уменьшится от уровня пробоя. Эффект положительной обратной связи заключается в том, чтобы поддерживать оба транзистора в состоянии насыщения, несмотря на потерю входного стимула (исходного высокого напряжения, необходимого для пробоя одного транзистора и возникновения тока базы через другой транзистор):

Но если источник напряжения слишком сильно уменьшен, схема в конечном итоге достигнет точки, в которой электротока будет недостаточно для поддержания обоих транзисторов в состоянии насыщения. Поскольку один транзистор пропускает все меньше и меньше тока коллектора, он уменьшает базовый для другого, тем самым уменьшая базовый ток для первого. Цикл быстро продолжается, пока оба транзистора не войдут в состояние отсечки:

Здесь снова действует положительная обратная связь: тот факт, что причинно-следственный цикл между обоими транзисторами является лавинообразным (уменьшение тока через один приводит к уменьшению через другой, что еще больше уменьшает его через первый транзистор), указывает на положительную связь между выходом (управляемым током) и входом (управляющим током через базы транзисторов). Результирующая кривая на графике будет классической гистерезисной: при увеличении и уменьшении входного сигнала (напряжения) выходной сигнал (электроток) не следует тому же пути, снижаясь и повышаясь:

Проще говоря, динистор имеет тенденцию оставаться включенным после включения и оставаться выключенным после выключения. В его работе нет «промежуточного» или «активного» режима: это чисто включенное или выключенное устройство, как и все тиристоры.

Характеристики динисторов

Для эффективного использования радиоэлемента в схемах важно понимать его ключевые параметры. Рассмотрим основные характеристики на примере популярной модели DB3 (даташит).

Основные параметры динистора DB3

1. Напряжение пробоя (Ubo​): Для DB3 это значение находится в диапазоне от 28 до 36 В, типичное значение — 32 В.
2. Ток удержания (Ih​): Минимальный, необходимый для поддержания открытого состояния, обычно составляет около 10–50 мкА.
3. Максимальный ток в открытом состоянии (Imax​): Для DB3 допустимый обычно не превышает 2 А в импульсном режиме.
4. Напряжение в открытом состоянии (Uon​): После пробоя напряжение на динисторе падает до 5–10 В.
5. Рабочая температура: DB3 может функционировать в диапазоне от -40 до +70 °C.
6. Мощность рассеяния: Обычно не превышает 150 мВт.

Различия параметров для разных моделей

Помимо DB3, существуют и другие модели динисторов, например, отечественные КН102 (разные модификации: КН102А, КН102И и т.д.). Их параметры могут существенно различаться:

• Для КН102А напряжение пробоя составляет 5 В, а максимальный в открытом состоянии — 0,2 А.
• Для КН102И напряжение пробоя достигает 50 В при том же токе.

Маркировка и обозначение

Маркировка зависит от производителя и модели. Например:

• DB3: На корпусе обычно нанесена маркировка «DB3» или «D3». Он выпускается в корпусе DO-35 (стеклянный цилиндр с выводами) или в SMD-варианте.
• КН102: Отечественные маркируются буквенно-цифровым кодом, например, «КН102А», где буква «А» обозначает конкретное напряжение пробоя (5 В). Корпус часто металлический или стеклянный с гибкими выводами.

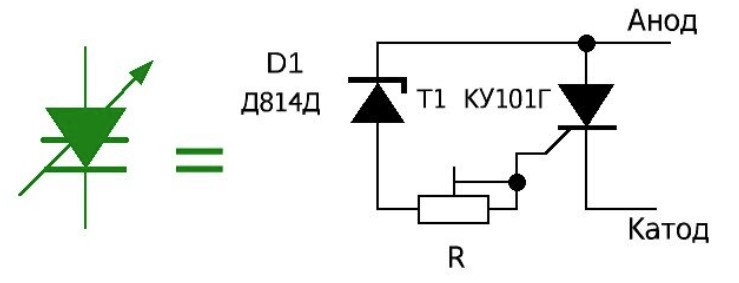

Условное графическое обозначение

На принципиальных схемах он обозначается как комбинация диода с дополнительной линией, символизирующей его тиристорную природу:

• Для несимметричного динистора: символ диода с перпендикулярной чертой в средней части.
• Для симметричного (диака): два диода, соединенные встречно, с общей средней линией, но есть и другие варианты.

Отсутствие строгого стандарта обозначения иногда приводит к разночтениям, поэтому рекомендуется уточнять тип прибора по документации.

Цоколевка динистора

Цоколевка (распиновка) зависит от его типа:

• Для несимметричных моделей важно соблюдать полярность: анод и катод обозначены на корпусе (обычно катод маркируется полоской).
• Для симметричных, таких как DB3, полярность не имеет значения, так как оба вывода функционально равнозначны.

Применение динисторов

Эти детали используются в различных схемах благодаря своей способности переключаться между состояниями высокой и низкой проводимости. Основные области применения:

• Импульсные генераторы: применяются для формирования импульсов, например, в релаксационных генераторах.
• Управление тиристорами и симисторами: в схемах фазового регулирования мощности он генерирует импульс для открытия более мощного тиристора или симистора.
• Преобразователи напряжения: используются в высокочастотных преобразователях для питания люминесцентных ламп или электронных трансформаторов.
• Системы плавного пуска: помогают реализовать плавный запуск электродвигателей, снижая пусковые электротоки.

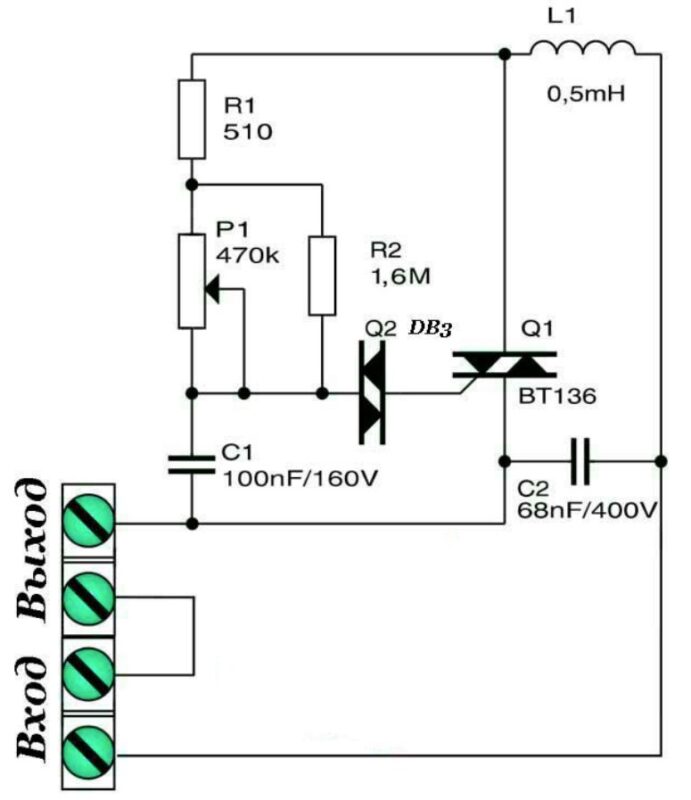

Пример схемы: в регуляторе мощности для лампы накаливания динистор DB3 используется для формирования управляющего импульса, который открывает симистор, регулируя яркость света.

Как проверить на исправность

Проверка этой детали — задача, требующая определенных знаний и инструментов, поскольку обычным мультиметром можно выявить только явные неисправности, такие как пробой.

Проверка мультиметром

Простой мультиметр позволяет определить только короткое замыкание или обрыв:

Режим проверки диодов: Подключите щупы мультиметра к выводам его в обоих направлениях.

• Если исправен, мультиметр покажет обрыв в обоих направлениях (высокое сопротивление).
• Если есть короткое замыкание, мультиметр покажет низкое сопротивление в обоих направлениях — он неисправен.

Полное отсутствие проводимости может указывать на обрыв, но для подтверждения требуется дополнительная проверка. И чтоб измерить напряжение пробоя надо собрать тестирующую схему.

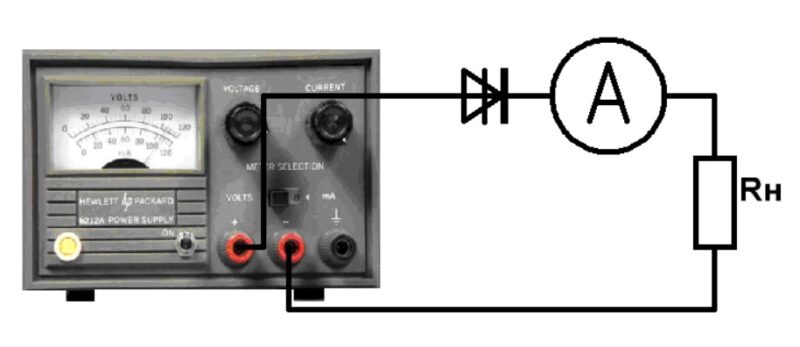

Проверка с помощью тестовой схемы

Для более точной проверки необходимо собрать простую схему:

• Регулируемый источник питания (0–50 В).
• Резистор (например, 1 кОм).
• Амперметр (для индикации).
• Динистор для проверки (например, DB3).

Схема: Последовательно соедините источник питания, резистор, динистор и светодиод. Медленно увеличивайте напряжение на источнике питания. При достижении напряжения пробоя (для DB3 около 32 В) стрелка отклонится, что указывает на переход его в открытое состояние. Уменьшите напряжение: снова ноль, когда электроток упадет ниже тока удержания.

Если стрелка отклоняется при ожидаемом напряжении, динистор исправен. Если нет — он либо пробит, либо неисправен.

Аналоги и замена

Если необходимой модели нет в наличии, можно подобрать аналог. Основные критерии замены — напряжение пробоя, максимальный ток и тип (симметричный или несимметричный).

Возможные аналоги DB3

• DB4: Имеет более высокое напряжение пробоя (35–45 В).
• BR100: Симметричный динистор с напряжением пробоя около 30–34 В.
• КН102: Отечественный несимметричный, параметры зависят от модификации.

Таблица параметров популярных динисторов

Модель	Тип	Напр. пробоя	Ток удерж. (мкА)	Макс. имп. ток (А)	Напр. в откр. сост. (В)
DB3	Симметричный (диак)	28–36 (типично 32)	10–50	2 (импульсный)	5–10
DB4	Симметричный (диак)	35–45 (типично 40)	10–50	2 (импульсный)	5–10
DB6	Симметричный (диак)	56–64 (типично 60)	10–50	2 (импульсный)	5–10
КН102А	Несимметричный	20	50–100	0,2	1–2
КН102Б	Несимметричный	28	50–100	0,2	1–2
КН102В	Несимметричный	32	50–100	0,2	1–2
КН102Г	Несимметричный	40	50–100	0,2	1–2
КН102Д	Несимметричный	56	50–100	0,2	1–2
КН102Е	Несимметричный	70	50–100	0,2	1–2
КН102Ж	Несимметричный	90	50–100	0,2	1–2
КН102И	Несимметричный	150	50–100	0,2	1–2
BR100	Симметричный (диак)	30–34	10–50	2 (импульсный)	5–10
ST2	Симметричный (диак)	30–34	10–50	2 (импульсный)	5–10
ER900	Симметричный (диак)	28–32	10–50	2 (импульсный)	5–10
LLDB3	Симметричный (диак)	32 (типично)	10–50	2 (импульсный)	5–10
SOD80	Симметричный (диак)	28–36	10–50	2 (импульсный)	5–10
BS08D	Симметричный (диак)	28–36	10–50	2 (импульсный)	5–10
SMDB3	Симметричный (диак)	28–36	10–50	2 (импульсный)	5–10

Тиристоры, симисторы и динисторы

Для понимания места динистора в электронике полезно сравнить его с другими полупроводниковыми приборами, такими как тиристоры и симисторы. Эти элементы часто используются вместе в схемах, дополняя друг друга. Разберем их различия и особенности взаимодействия.

Основные различия между элементами

• Тиристор: Это полупроводниковый прибор с тремя выводами (анод, катод и управляющий электрод), который проводит только в одном направлении. Для его включения требуется импульс на управляющий электрод. После включения тиристор остается в проводящем состоянии до тех пор, пока ток не упадет ниже уровня удержания.
• Симистор: По сути, это два встречно-параллельных тиристора в одном корпусе. Симистор способен проводить в обоих направлениях, что делает его идеальным для работы в цепях переменного напряжения. Как и тиристор, он имеет управляющий электрод.
• Динистор: В отличие от тиристора и симистора, он не имеет управляющего электрода. Его включение происходит автоматически при достижении напряжения пробоя. Они могут быть как несимметричными (проводят в одном направлении), так и симметричными (работают в обе стороны, как DB3).

Взаимодействие в схемах

Динисторы часто используются для управления тиристорами и симисторами в схемах регулирования мощности. Рассмотрим типичную схему диммера:

1. Динистор (например, DB3) подключен к управляющему электроду симистора через резистор и конденсатор.
2. Конденсатор заряжается от сети через резистор.
3. Когда напряжение на конденсаторе достигает напряжения пробоя динистора, последний открывается.
4. Через него проходит импульс тока, который открывает симистор.

Симистор проводит электроток через нагрузку (например, лампу) до конца полупериода переменного напряжения.

Такой подход позволяет реализовать фазовое регулирование мощности, изменяя яркость света или скорость вращения двигателя.

Типичные неисправности и диагностика

Как и любой полупроводниковый прибор, динистор может выйти из строя. Основные неисправности и методы их диагностики:

Короткое замыкание:

• Признак: мультиметр показывает низкое сопротивление в обоих направлениях.
• Причина: пробой одного из p-n переходов из-за превышения допустимого напряжения или тока.

Обрыв:

• Признак: мультиметр показывает бесконечное сопротивление даже при корректной полярности.
• Причина: механическое повреждение или внутренний дефект.

Изменение характеристик:

• Признак: напряжение пробоя не соответствует паспортному значению.
• Причина: деградация полупроводниковой структуры из-за перегрева или старения.

Применение в современных технологиях

Хотя динисторы были разработаны несколько десятилетий назад, они остаются актуальными благодаря своей простоте и надежности. Однако в некоторых современных устройствах их постепенно вытесняют более сложные интегральные решения, такие как микроконтроллеры с ШИМ-управлением. Тем не менее, в бюджетных схемах и устройствах с минимальными требованиями к управлению всё-ещё продолжают использоваться.

Преимущества

• Простота конструкции и применения.
• Низкая стоимость (например, DB3 стоит всего несколько рублей).
• Высокая надежность при соблюдении параметров.
• Миниатюрные размеры, особенно в SMD-исполнении.

Недостатки

• Отсутствие возможности точного управления моментом включения (в отличие от тиристоров с управляющим электродом).
• Ограниченный диапазон рабочих токов и напряжений.
• Чувствительность к перегрузкам.

Интересные факты

• История появления: Динисторы были разработаны в 1950-х годах как упрощенная версия тиристоров. Их изобретение связано с именем Уильяма Шокли, одного из создателей транзистора.
• Название «диак»: Симметричные часто называют диаками (от англоязычного термина «diode AC switch» — диод для переменного тока).
• Применение в СССР: В советской технике динисторы серии КН102 активно использовались в бытовых приборах, например, в регуляторах яркости для ламп.
