Драгметаллы в Реле и Переключателях

Драгметаллы в реле и переключателях используются для повышения надежности, долговечности и эффективности работы устройств. Эти компоненты применяются в электрических цепях, где особенно важны низкое контактное сопротивление, устойчивость к коррозии и высокая износостойкость. Драгоценные металлы играют ключевую роль в обеспечении надежности контактов, которые должны многократно замыкаться и размыкаться под воздействием электрического тока, механических нагрузок и внешней среды.

Таблица драгметаллов в реле

Тип реле Паспорт Содержание
РЭС-7 Все 0,8 гр. ПЛИ-10
РЭС-8 До 05.66 гр. все 0,76 гр. ПЛИ-10
РЭС-8 С 05.66 до 12.71 (паспорта 050; 051; 052) 0,55 гр. ПЛИ-10
РЭС-9 201;202;208 0,165 гр. ПЛИ-10
РЭС-9 213;215 (в реле до 68г может стоять сплав золотоникеля) 0,155 гр. ЗЛ
РЭС-10 Все до 82 года, при этом 301; 302; 303 0,065 гр. ПЛИ-10
РЭС-10 300;305 0,045 гр. ПЛИ-10
РЭС-10 313 0,06 гр. ЗЛ
РЭС-10 314;315 0,04 гр. ЗЛ
РЭС-14 579.113; 102; 117; 105; 118; 111; 114; 103; 100; 104; 109; ПЛИ-10
РЭС-14 531.403; 402; 404; 400; 405; 549.700 ПЛИ-10
РЭС-15 Все до 06.73 года 0,04 гр. ПЛИ-10
РЭС-16 все 0,04 гр. ПЛИ-10
РЭС-22 225, 231,233 до 77 года 0,55 гр. ЗЛ
РЭС-22 до 82 года 0,375 гр. ЗЛ
РЭС-22 После 82 года 023-09; 023-10;023-11 0,1 — 0,375 гр. ЗЛ
РЭС-32 До 82 года 331;335 0,375 гр. ЗЛ
РЭС-32 После 82г 335-06, 335-07 0,05 — 0,375 гр. ЗЛ
РЭС-34 370-00…-03, -09 ~0,025 гр. ПЛИ-10
РЭС-48 201….207 20мг ПЛИ-10+18мг ЗЛ
РЭС-48 213…218 36мг ЗЛ
РКН 500.187 ПЛИ-10
РКНМ 500.383; 500.375 ПЛИ-10
РКМ-1 50.819; 844; 843; 845; 856; 876; 872; 878; 893; 898; 905; 906; 907 ПЛИ-10
РКМ-1 503.839; 840; 841; 842; 843; 854; 855; 856 ПЛИ-10
РКМП 523.605; 607; 609; 617; 618; 619; 621; 623; 638; 639; ПЛИ-10
РКМП 528.000 ПЛИ-10
РПС-4, РПС-5, РПС-7 Все до 0,25 гр. ПЛРД-10
РПС-11, РПС-18; РП-4, РП-5, РП-7 До 68 года 0,18 гр. ПЛРД-10
РПС-11, РПС-18; РП-4, РП-5, РП-7 до 72 года ЗЛНК95-5
РПС-11, РПС-18; РП-4, РП-5, РП-7 после 72 года ПдЦрХр-1
РПС-20 756; 761; 762; 763 0,12 гр. ЗЛ/0,13 ПЛИ-10
РПС-32 201…208 ~0,16 гр. ПЛИ-10 (после 90г золочёный ПЛИ-10)
РПС-32 209…216 0,14 гр. ЗЛ
РПС-34 231; 232; 233 ~0,32 ПЛИ-10
РПС-36 251; 252; 253 ~0,48 гр. ПЛИ-10
ДП-12 902; 903; 906 ~0,55 гр. ЗЛ

Условные обозначения в таблице:

ПЛИ — платино-иридиевый сплав
ЗЛ — золото
ЗЛН — золото-никелевый сплав
ПдР цХр — палладий-цирконий-хром

Какие драгоценные металлы применяются

  1. Серебро (Ag). Серебро — самый распространенный драгоценный металл, используемый в реле и переключателях.
  • Применяется в контактах, особенно в силовых реле и мощных переключателях.
  • Обладает лучшей электропроводностью среди всех металлов, что позволяет минимизировать потери энергии.
  • Недостаток заключается в том, что серебро подвержено окислению и образует слой сульфида серебра при взаимодействии с серосодержащими газами, однако этот слой остается проводящим.
  • Серебро часто используют в сплавах (например, с никелем или кадмием) для повышения устойчивости к коррозии и износу.
  1. Золото (Au). Золото применяется в контактах, где важна высокая точность и надежность.
  • Используется в низковольтных и низкоточных реле, а также в миниатюрных переключателях.
  • Устойчиво к коррозии и не окисляется даже в агрессивных средах.
  • Золотое покрытие наносят тонким слоем, так как металл дорогой и мягкий, его обычно комбинируют с твердыми подложками, такими как никель.
  1. Платина (Pt). Платина применяется в высоконадежных реле и переключателях, например, в авиации, космосе или медицине.
  • Отличается высокой устойчивостью к коррозии, особенно в условиях высокой температуры и влажности.
  • Используется в тех случаях, где требуется высокая термическая стабильность контактов.
  1. Палладий (Pd). Палладий часто применяется в сочетании с золотом или серебром.
  • Имеет высокую устойчивость к коррозии и износу.
  • Применяется в малых и средних реле, особенно в телекоммуникационном оборудовании.
  1. Родий (Rh). Родий используют для покрытия контактов, где требуется повышенная износостойкость.
  • Отличается очень высокой твердостью и устойчивостью к окислению.
  • Применяется в реле и переключателях, работающих в экстремальных условиях.

Вот таблица, в которой перечислены самые дорогие реле по содержанию драгоценных металлов. Указаны типы реле, используемые металлы и примерное содержание драгметаллов (в миллиграммах или граммах).

Тип реле Используемые драгоценные металлы Примерное содержание металлов (грамм) Примечания
Авиационные реле Золото (Au), платина (Pt), палладий (Pd) 0.2–1.0 г золота, 0.1–0.5 г платины Применяются в авиации и космосе, содержат золото и платину для работы в экстремальных условиях.
Телекоммуникационные реле Золото (Au), палладий (Pd), серебро (Ag) 0.1–0.3 г золота, 0.05–0.2 г палладия Используются в телефонной связи, миниатюрных устройствах, покрыты золотом для надежности.
Силовые реле Серебро (Ag), серебро-оксид кадмия (AgCdO) 1–5 г серебра Применяются в высоковольтных цепях, содержат значительное количество серебра.
Реле управления Палладий (Pd), золото (Au), серебро (Ag) 0.05–0.2 г палладия, 0.1–0.5 г золота Применяются в промышленной автоматике, часто содержат сплавы драгоценных металлов.
Медицинские реле Золото (Au), платина (Pt), родий (Rh) 0.2–0.8 г золота, 0.1–0.3 г платины Используются в диагностических и хирургических приборах, имеют высокую точность.
Космические реле Родий (Rh), платина (Pt), золото (Au) 0.1–0.5 г родия, 0.2–1.0 г платины Высоконадежные реле для работы в условиях вакуума и экстремальных температур.
  1. Содержание драгоценных металлов сильно варьируется в зависимости от производителя и модели реле.
  2. Авиационные и космические реле обладают самой высокой стоимостью переработки из-за большого количества золота, платины и родия.
  3. Силовые реле содержат больше серебра, чем золота, что делает их менее ценными в переработке, но более доступными для массового производства.
  4. Медицинские и телеком реле, как правило, миниатюрные, но в них применяется золото и палладий для максимальной надежности.

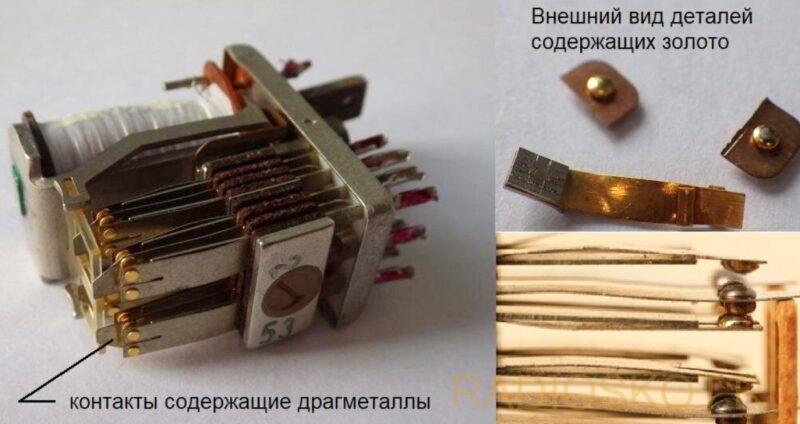

Роль драгметаллов в контактах реле

Контакты реле и переключателей испытывают значительные нагрузки:

  • Электрическая дуга, возникающая при замыкании/размыкании цепей, может повреждать поверхность контактов.
  • В условиях высоких токов контакты подвержены эрозии, а в слабых токах возможна деградация из-за окисления или загрязнения. Драгоценные металлы уменьшают эти эффекты благодаря своей стойкости и проводимости.

Комбинирование металлов и сплавы

Часто для контактов применяются сплавы драгоценных металлов:

  • Серебро-оксид кадмия (AgCdO): устойчив к электрической дуге, используется в силовых реле.
  • Серебро-никель (AgNi): повышает механическую прочность контактов.
  • Палладий-серебро (PdAg): улучшает коррозионную стойкость.

Особенности использования в разных типах реле и переключателей

  • В силовых реле используются серебряные контакты, иногда с добавлением оксидов для повышения стойкости к дуге.
  • В миниатюрных реле для телекоммуникаций и электроники применяют покрытия из золота или палладия.
  • В авиационных и космических переключателях используются платина и родий для работы в сложных условиях.

Переработка драгметаллов из реле

Реле и переключатели часто содержат небольшие количества золота, серебра, палладия и других драгоценных металлов. Их переработка включает:

  1. Сортировку компонентов для отделения металлоемких деталей.
  2. Химическое извлечение металлов с использованием кислот, электролиза или пирометаллургии.
  3. Рафинирование для получения чистого материала.

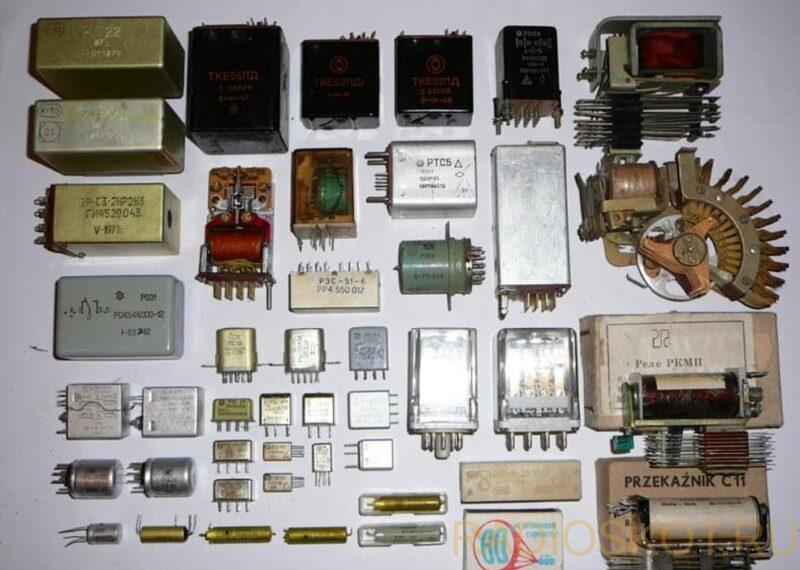

Самые дорогие реле СССР

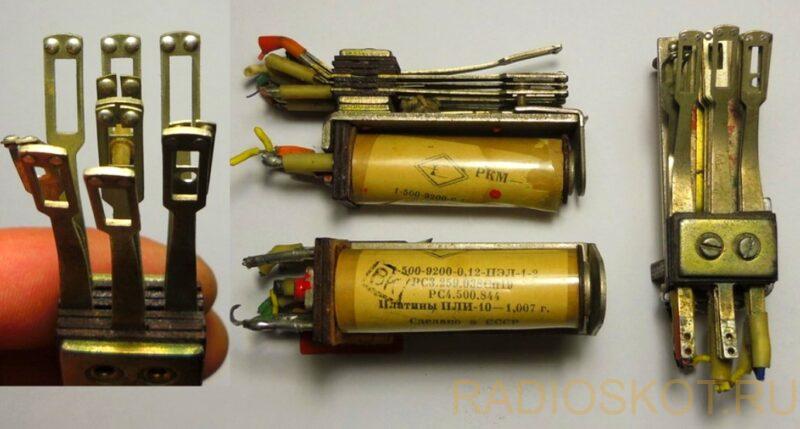

На сегодня это РКН ПлИ-10, РКМ-1 ПлИ-10. В этих моделях производства СССР контакты выполнены с применением палладия или платины. РЭС-8 также ценятся из-за высокого содержания платины. Стоимость зависит от года производства: выпущенные до мая 1966 года самые дорогие. Ещё очень ценятся РНЕ44 27В, РНЕ-22 27В, РНЕ66 27В, РНЕ22 24В, РНЕ31 24В.

Вот таблица с указанием марок реле, известных своим высоким содержанием драгоценных металлов:

Марка реле Драгметаллы Примерное содержание (грамм) Область применения
РЭС22 (РС4.524.200) Золото (Au), серебро (Ag), палладий (Pd) 0.3–0.5 г золота, 0.1–0.3 г палладия Авиация, военная техника, высокоточная электроника.
РЭС32 (РС4.569.200) Золото (Au), палладий (Pd) 0.2–0.4 г золота, 0.05–0.15 г палладия Телекоммуникации, приборостроение, сигнализация.
РЭС49 (РС4.591.500) Серебро (Ag), золото (Au) 0.5–1.0 г серебра, 0.2–0.3 г золота Промышленные системы управления, релейная защита.
МКУ48 Золото (Au), серебро (Ag) 0.2–0.4 г золота, 0.3–0.6 г серебра Медицинские приборы, миниатюрные электрические схемы.
РЭК22 Золото (Au), родий (Rh), платина (Pt) 0.3–0.6 г золота, 0.1–0.2 г родия, 0.05 г платины Космическая техника, сложные электронные системы.
РЭС60 Серебро (Ag), золото (Au) 1.0–3.0 г серебра, 0.1–0.2 г золота Силовые цепи, высоковольтное оборудование.
RES 4 (американская) Золото (Au), палладий (Pd) 0.2–0.5 г золота, 0.1–0.2 г палладия Телекоммуникационные системы, системы управления.
ОМШ2 Золото (Au), платина (Pt) 0.2–0.5 г золота, 0.05–0.1 г платины Промышленная электроника, управление автоматикой.
РЭЛ45 Серебро (Ag), палладий (Pd) 0.8–1.2 г серебра, 0.2–0.3 г палладия Используются в релейной защите, системах сигнализации.

Примечания:

  1. РЭС — это одна из самых популярных серий советских и российских реле, где активно применялись драгоценные металлы.
  2. RES 4 — пример зарубежного аналога, богатого золотом и палладием.
  3. Содержание драгметаллов зависит от конкретной партии и года выпуска реле.
  4. Реле серии ОМШ и РЭК высоко ценятся за редкоземельные металлы (родий и платину) в их составе.

Самые дорогие переключатели

Это переключатели, с желтыми выводами. Маркировки таких переключателей с содержанием золото: ПКН2-1,ПКН4-1В, ПТ23-1В,ТВ1-2,ТВ1-1,ПТ3-40Т,П2КН-1В, и так далее. Нужно обращать внимание , на их выводы. Цены на такие переключателимогут достигать 2000 рублей за штуку.

Таким образом, драгоценные металлы играют важную роль в работе реле и переключателей, обеспечивая надежность, долговечность и устойчивость к внешним воздействиям. Несмотря на высокую стоимость, их применение оправдано в критически важных устройствах и высокоточных приборах.
