Импульсные выпрямительные диоды предназначены для работы в цепях, где требуется быстрая обработка электрических сигналов с высокой частотой. Они широко применяются в источниках питания, импульсных преобразователях, радиотехнике и других устройствах, работающих с импульсными сигналами. Их конструкция и характеристики оптимизированы для минимизации потерь и эффективной работы в высокочастотных режимах.
Основные характеристики импульсных выпрямительных диодов
- Высокая скорость восстановления. Импульсные диоды характеризуются коротким временем восстановления обратного тока (требуется для быстрого переключения между состояниями проводимости и запирания). Это позволяет им работать на частотах до нескольких мегагерц.
- Низкое обратное восстановление тока. Ток, протекающий в обратном направлении после отключения диода, минимален, что снижает потери мощности и улучшает энергоэффективность.
- Низкое прямое падение напряжения. При прохождении тока в прямом направлении диоды демонстрируют низкое падение напряжения (обычно 0.2–1 В), что снижает тепловыделение и увеличивает эффективность.
- Высокая устойчивость к перенапряжению. Диоды способны выдерживать кратковременные скачки напряжения (импульсы) без разрушения структуры. Это важно для защиты цепей.
- Компактные размеры. Импульсные диоды имеют компактные корпуса, что делает их подходящими для использования в устройствах с ограниченным пространством.
Конструкция и материалы
Импульсные выпрямительные диоды изготавливаются из кремния, а для работы в особо высокочастотных или высокоэффективных приложениях — из карбида кремния (SiC) или галлий-нитрида (GaN). Эти материалы обладают лучшими характеристиками в плане быстродействия и эффективности, но имеют более высокую стоимость.
Принцип работы
Импульсные диоды проводят ток в одном направлении (прямом), блокируя его в обратном. При этом в режиме переключения с прямого на обратное направление время восстановления и ток утечки минимальны, что особенно важно в импульсных цепях, где сигналы меняются быстро.
Применение
- Импульсные источники питания (SMPS). Диоды используются в выпрямительных цепях для преобразования переменного напряжения в постоянное с минимальными потерями.
- Инверторы. Импульсные диоды обеспечивают защиту и эффективное переключение в высокочастотных цепях преобразования энергии.
- Радиотехника и телекоммуникации. В приемниках и передатчиках радиосигналов, где требуется высокая скорость работы компонентов.
- Импульсные модули и преобразователи. Диоды применяются в системах преобразования импульсов для управления двигателями, светодиодами и другими устройствами.
Преимущества и недостатки
- Преимущества:
- Высокая частота работы.
- Минимальные потери энергии.
- Компактные размеры.
- Широкий температурный диапазон работы.
- Недостатки:
- Ограниченная способность к работе с большими токами в сравнении с обычными выпрямительными диодами.
- Более высокая стоимость в случае использования материалов типа SiC или GaN.
Примеры параметров (типичные значения)
| Параметр | Описание | Типичные значения |
|---|---|---|
| Время восстановления | Переходное время с прямого на обратное. | 10–50 нс |
| Прямое напряжение (Vf) | Падение напряжения в прямом направлении. | 0.2–1.0 В |
| Максимальное обратное напряжение (Vr) | Максимальное напряжение в обратной полярности. | 100–1000 В |
| Прямой ток (If) | Максимальный ток проводимости. | 1–50 А |
| Ток утечки (Ir) | Ток в обратной полярности. | < 10 мкА |
Для импульсных источников питания наиболее подходят диоды с оптимизированными собственными ёмкостью и временем, требующимся на то, чтобы обратное сопротивление восстановилось. Достижение необходимого показателя по первому параметру происходит при уменьшении длины и ширины p-n — перехода, это соответственно сказывается и на уменьшении допустимых мощностей рассеивания.

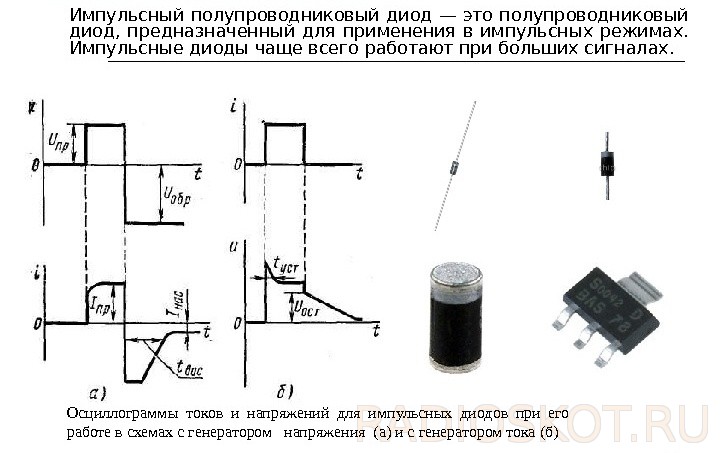

ВАХ импульсного диода
Величина барьерной ёмкости у диода импульсного типа в большинстве случаев составляет меньше 1 пФ. Время жизни неосновных носителей не превышает 4 нс. Для диодов данного типа характерна способность к пропусканию импульсов продолжительностью не более микросекунды при токах с широкой амплитудой. Обычные диоды или вообще не работают с ИБП, или сильно перегреваются и резко ухудшают свои параметры, поэтому нужны специальные высокочастотные элементы — они же «фаст диоды». Далее приводятся их основные типы, наименования и характеристики, достаточные для радиолюбительской практики.
Справочник импортным по импульсным диодам
Диоды Шоттки в импульсных БП

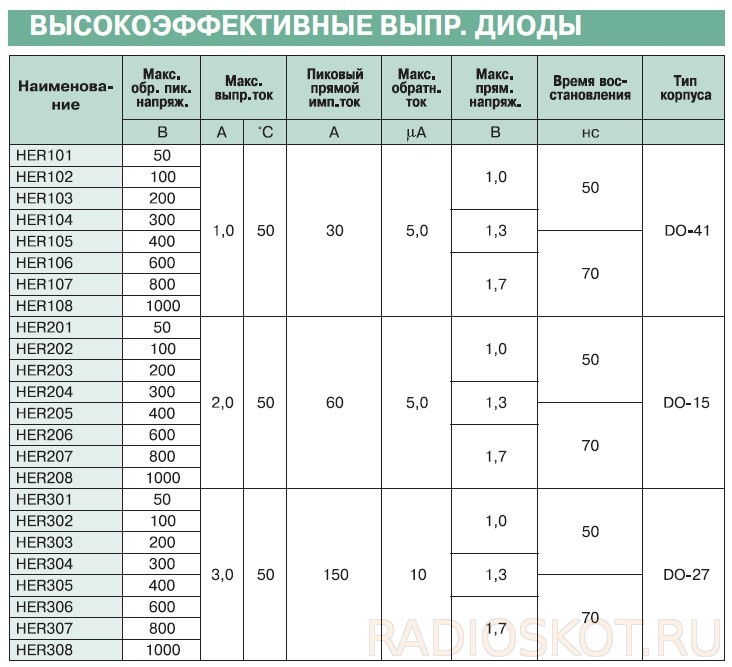

Высокоэффективные выпрямительные диоды
Другие диоды Шоттки

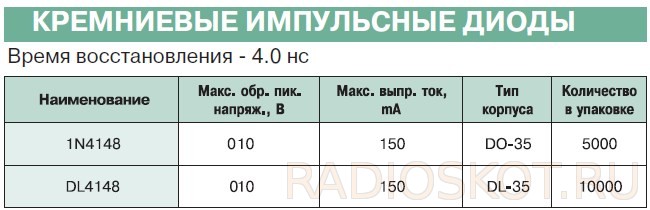

Кремниевые импульсные диоды

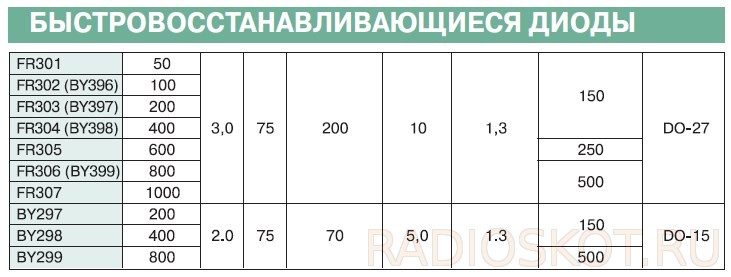

Быстровосстанавливающиеся диоды

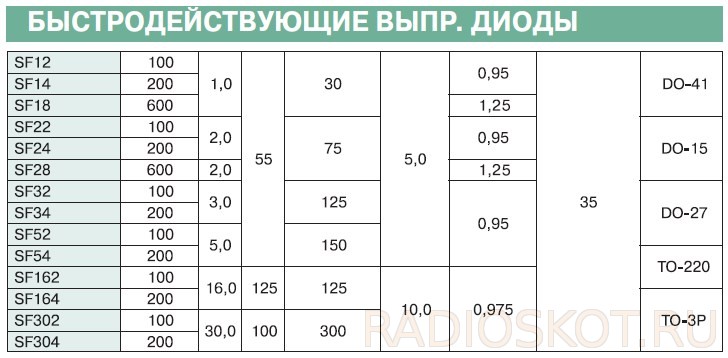

Быстродействующие выпрямительные диоды

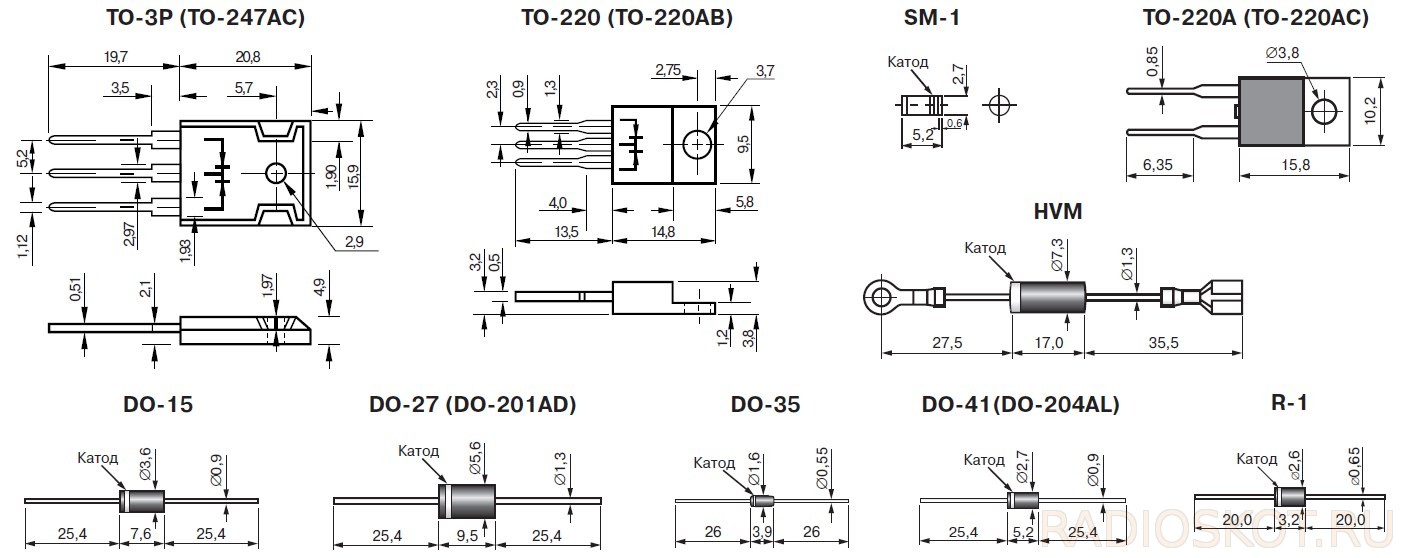

Типы корпусов диодов
Импульсные выпрямительные диоды являются важной частью современной электроники, позволяя реализовать эффективные и компактные решения для работы с высокочастотными сигналами. Все эти диоды предназначены для частот в несколько десятков килогерц и используются в выпрямителях импульсных блоков питания. Естественно их можно ставить в обычные трансформаторные БП на 50 Гц.
