Интернет-кабели

Что такое интернет-кабель

🌐 Интернет-кабель – это физический проводник, используемый для передачи данных между устройствами в локальной сети или для подключения к интернету. В отличие от беспроводного соединения, кабельное подключение обеспечивает стабильность, высокую скорость и минимальную задержку при передаче данных. Он необходим для:

📌 Домашних сетей – подключение компьютеров, игровых консолей, телевизоров и роутеров
📌 Офисов и предприятий – обеспечение бесперебойной работы корпоративных сетей
📌 Серверных комнат и дата-центров – максимальная скорость передачи данных
📌 Промышленных объектов – стабильное соединение в условиях помех и электромагнитного воздействия

⚡ Важно! Несмотря на развитие Wi-Fi, проводное соединение остаётся лучшим выбором для критически важных задач – например, в онлайн-играх, видеоконференциях и профессиональных стримах.

Основные преимущества данного кабеля

✅ Высокая скорость передачи данных – до 40 Гбит/с (в зависимости от категории)
✅ Отсутствие помех – кабельное соединение не подвержено влиянию соседских сетей
✅ Минимальная задержка (ping) – особенно важно для онлайн-игр и видеосвязи
✅ Защита от взлома – проводное подключение сложнее перехватить, чем Wi-Fi

⚠️ Но есть и недостатки: ограниченная мобильность устройств и необходимость прокладки кабеля, что не всегда удобно.

Виды интернет-кабелей

Витая пара

Витая пара – это наиболее распространённый тип, который используется для подключения компьютеров, роутеров, коммутаторов и других сетевых устройств. Он состоит из нескольких пар проводов, скрученных между собой, что позволяет снизить влияние электромагнитных помех.

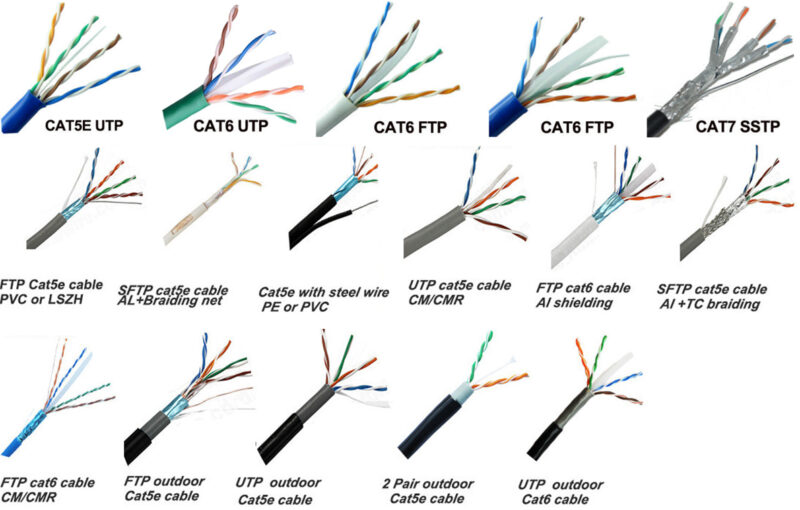

Категории кабелей (Cat5e, Cat6, Cat7, Cat8)

📌 Cat5e – скорость до 1 Гбит/с, частота 100 МГц, подходит для большинства домашних сетей
📌 Cat6 – скорость до 10 Гбит/с, частота 250 МГц, рекомендуемый вариант для современных подключений
📌 Cat6a – улучшенная версия Cat6, частота 500 МГц, поддерживает 10 Гбит/с на расстоянии до 100 м
📌 Cat7 – скорость до 10 Гбит/с, частота 600 МГц, экранированные пары, высокая защита от помех
📌 Cat8 – скорость до 40 Гбит/с, частота 2000 МГц, используется в дата-центрах и серверных

⚡ Какой кабель выбрать?

Если вам нужен кабель для дома, Cat6 или Cat6a будет лучшим выбором. Если речь идёт о серверном оборудовании или высокоскоростных подключениях – лучше рассмотреть Cat7 или Cat8.

Экранированные (STP) и неэкранированные (UTP) кабели

🔹 UTP (Unshielded Twisted Pair) – неэкранированный кабель, подходит для домашнего и офисного использования
🔹 STP (Shielded Twisted Pair) – экранированный вариант с дополнительной защитой от помех, рекомендуется для промышленных объектов и сетей с большим количеством электромагнитных помех

Оптоволоконные кабели

Оптоволоконный использует световые импульсы для передачи данных, что делает его самым быстрым и надёжным видом кабеля.

📌 Принцип работы – сигнал передаётся через стеклянные или пластиковые волокна с минимальными потерями
📌 Скорость – до 100 Гбит/с
📌 Дальность – до 100 км без усилителей

Преимущества:

✅ Высокая скорость и пропускная способность
✅ Минимальные потери сигнала – на больших расстояниях
✅ Не подвержен электромагнитным помехам

Недостатки:

❌ Дорогая прокладка – требует специальных инструментов и оборудования
❌ Хрупкость – оптоволоконные жилы легко повреждаются

Кабели для мобильного интернета

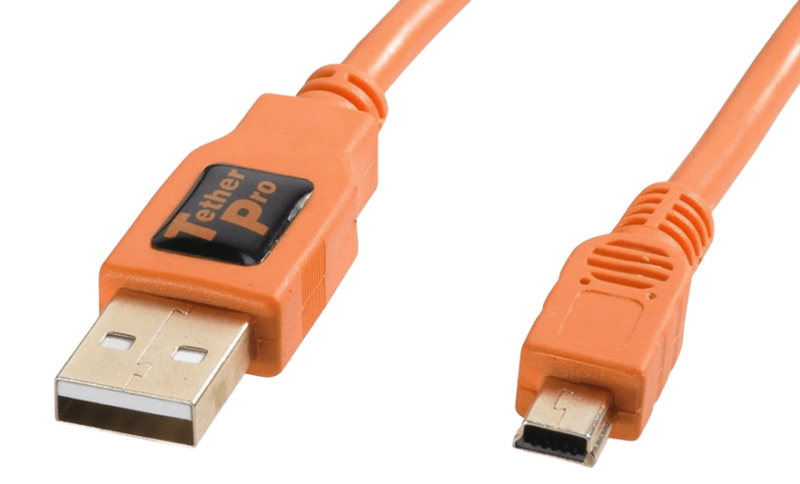

В некоторых случаях для доступа в интернет используются специальные USB-кабели:

📌 USB-тетеринг – позволяет раздавать интернет с телефона на компьютер через USB
📌 OTG-кабели – помогают подключить телефон к сети через проводное соединение

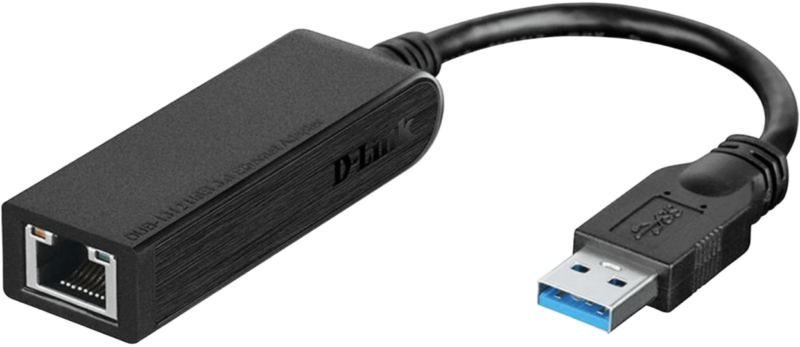

📌 Адаптеры USB-LAN – используются для подключения ноутбуков и планшетов без Ethernet-порта

Устройство интернет-кабеля

🛠 Он состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию. Правильное понимание его конструкции помогает выбрать подходящий вариант для подключения и прокладки.

Основные элементы кабеля

📌 Жилы – медные или алюминиевые проводники, передающие данные
📌 Изоляция жил – слой полимерного материала, защищающий проводники от короткого замыкания
📌 Экран (в экранированных кабелях) – дополнительная защита от электромагнитных помех
📌 Внешняя оболочка – прочный слой, защищающий кабель от механических повреждений, влаги и температурных воздействий

Количество жил и их назначение

В стандартном кабеле типа витая пара содержится 8 жил (4 пары), каждая из которых выполняет определённую функцию:

✅ Оранжевая пара – передача данных
✅ Зелёная пара – передача данных
✅ Синяя пара – резервная, может использоваться для питания (PoE)
✅ Коричневая пара – резервная, может использоваться для питания (PoE)

В зависимости от схемы подключения может использоваться только 2 пары (для 100 Мбит/с) или все 4 пары (для 1 Гбит/с и выше).

Материалы проводников и изоляции

📌 Медь (Cu) – лучший вариант, высокая проводимость, низкое сопротивление, долговечность
📌 Омеднённый алюминий (CCA) – дешевле, но хуже по качеству, большее сопротивление
📌 Алюминий (Al) – редко используется, высокая хрупкость и низкая эффективность

Изоляция проводов обычно выполняется из ПВХ (PVC), полиэтилена (PE) или фторопласта (FEP). Для уличных кабелей применяется двойная изоляция с дополнительной защитой от влаги и ультрафиолета.

Распиновка и обжим LAN кабеля

Для правильного подключения необходимо соблюдать схему распиновки проводов. Неправильный обжим может привести к потере сигнала или снижению скорости соединения.

Распиновка интернет-кабеля

📌 Распиновка – это порядок расположения жил внутри коннектора RJ-45. Существует две основные схемы:

✅ T568A – используется в старых стандартах и для совместимости с телефонными линиями
✅ T568B – наиболее распространённая схема для сетевого оборудования

Цветовая схема проводов

🎨 Каждый провод внутри кабеля имеет свой цвет.

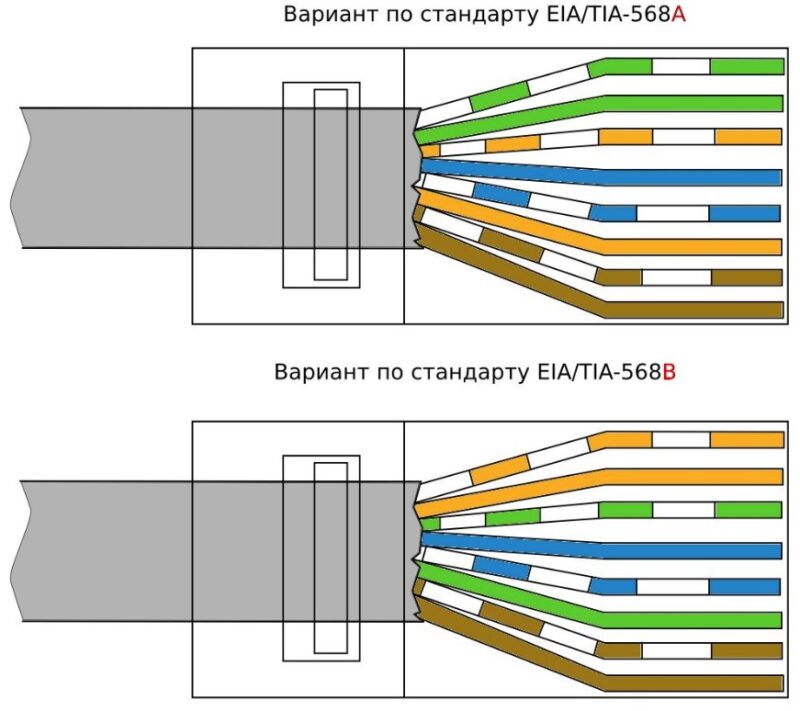

Схема T568A

1️⃣ Бело-зелёный
2️⃣ Зелёный
3️⃣ Бело-оранжевый
4️⃣ Синий
5️⃣ Бело-синий
6️⃣ Оранжевый
7️⃣ Бело-коричневый
8️⃣ Коричневый

Схема T568B

1️⃣ Бело-оранжевый
2️⃣ Оранжевый
3️⃣ Бело-зелёный
4️⃣ Синий
5️⃣ Бело-синий
6️⃣ Зелёный
7️⃣ Бело-коричневый
8️⃣ Коричневый

⚠️ Важно: для подключения «компьютер – роутер» или «компьютер – коммутатор» используется прямая схема (одинаковая распиновка с обеих сторон), а для соединения «компьютер – компьютер» или «роутер – роутер» может применяться перекрёстное соединение (T568A с одной стороны и T568B с другой).

Как обжать кабель

Для обжима кабеля используются специальные инструменты и идет определённая последовательность действий.

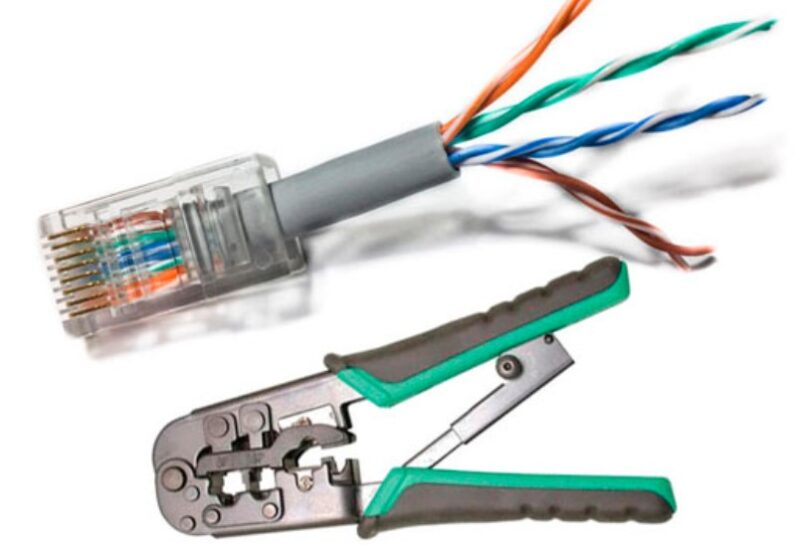

Необходимые инструменты

🛠️ Кримпер (обжимные клещи)
🛠️ Коннекторы RJ-45
🛠️ Стриппер (инструмент для зачистки проводов)
🛠️ Тестер сети (для проверки соединения)

Пошаговая инструкция по обжиму

1️⃣ Подготовка кабеля – снимаем внешнюю изоляцию на 2–3 см, расправляем пары жил
2️⃣ Выпрямление проводов – жилы должны быть ровными, без изгибов
3️⃣ Расположение по схеме – укладываем провода в соответствии с T568A или T568B
4️⃣ Обрезка жил – выравниваем жилы, оставляя 1.2–1.5 см
5️⃣ Вставка в коннектор RJ-45 – провода должны дойти до упора, сохраняя порядок
6️⃣ Обжим коннектора – вставляем в кримпер и сжимаем до щелчка
7️⃣ Проверка подключения – тестируем кабель с помощью сетевого тестера

Ошибки при обжиме и их исправление

❌ Неправильный порядок жил – кабель не будет работать или соединение будет нестабильным
❌ Не до конца вставленные провода – контакт может пропадать
❌ Слишком длинные или короткие жилы – ухудшение сигнала или механическое повреждение при подключении
❌ Использование плохих материалов – дешёвые коннекторы и кримперы могут привести к браку

Подключение интернет-кабеля

Для стабильного и быстрого доступа в интернет важно правильно подключить кабель к нужному устройству. Рассмотрим способы подключения кабеля к компьютеру, роутеру, телевизору и другим устройствам.

Как подключить этот кабель к компьютеру

✅ Выбор порта и проверка подключения

Компьютеры и ноутбуки оснащены разъёмом RJ-45, в который вставляется интернет-кабель. Если такого разъёма нет, можно использовать USB-адаптер Ethernet.

📌 Порядок подключения:

1️⃣ Вставляем кабель в порт Ethernet на компьютере.
2️⃣ Подключаем второй конец кабеля к роутеру или сетевой розетке.
3️⃣ Проверяем, загорелся ли индикатор подключения (обычно зелёный или жёлтый).

✅ Настройка сети в Windows и macOS

Если интернет не работает автоматически, его нужно настроить.

🔹 В Windows

1️⃣ Открываем «Панель управления» → «Сеть и интернет» → «Центр управления сетями и общим доступом».
2️⃣ Переходим в «Изменение параметров адаптера».
3️⃣ Находим «Ethernet» и открываем «Свойства».
4️⃣ В разделе «Протокол интернета версии 4 (TCP/IPv4)» ставим «Получать IP-адрес автоматически».

🔹 В macOS

1️⃣ Открываем «Системные настройки» → «Сеть».
2️⃣ Выбираем «Ethernet» и нажимаем «Дополнительно».
3️⃣ В разделе «TCP/IP» устанавливаем «Использовать DHCP».

💡 Если интернет не работает

❌ Проверяем, исправен ли кабель (тестером или заменой).
❌ Перезагружаем роутер и компьютер.
❌ Обновляем драйверы сетевой карты.

Как подключить интернет-кабель к роутеру

✅ Подключение WAN и LAN

На роутере есть несколько портов Ethernet:

🔵 WAN (Internet) – сюда подключается интернет-кабель от провайдера.
🟢 LAN – используются для подключения компьютеров, телевизоров и других устройств.

📌 Порядок подключения:

1️⃣ Вставляем кабель от провайдера в WAN-порт.
2️⃣ Подключаем компьютер или другие устройства в LAN-порты.
3️⃣ Включаем роутер и заходим в его настройки через браузер (обычно 192.168.1.1 или 192.168.0.1).
4️⃣ В разделе «Сеть» выбираем тип соединения (DHCP, PPPoE, Static IP) и вводим данные провайдера.

💡 Что делать, если интернет не работает?

❌ Проверяем правильность подключения кабелей.
❌ Перезагружаем роутер и пробуем снова.
❌ Уточняем у провайдера, не заблокирован ли MAC-адрес роутера.

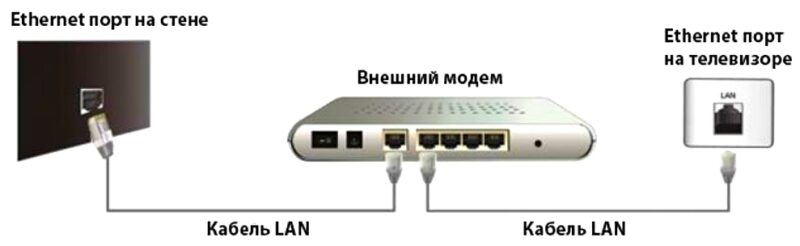

Как подключить интернет к телевизору

✅ Настройки Smart TV 📺

Современные телевизоры с Smart TV поддерживают проводное подключение к интернету.

📌 Порядок подключения:

1️⃣ Вставляем интернет-кабель в разъём LAN на телевизоре.
2️⃣ В настройках сети выбираем «Проводное соединение».
3️⃣ Если требуется, настраиваем IP-адрес вручную или оставляем автонастройку.

💡 Что делать, если интернет не работает?

❌ Проверяем кабель и его соединение.
❌ Перезапускаем телевизор.
❌ Обновляем прошивку Smart TV.

Как подключить интернет через USB-кабель

Интернет можно передавать через USB-кабель с телефона или модема.

📌 Подключение телефона как модема

1️⃣ Подключаем телефон к компьютеру через USB.
2️⃣ Включаем «Режим модема» в настройках телефона.
3️⃣ Компьютер автоматически подключится к интернету.

📌 Использование OTG-кабеля для интернета

1️⃣ Подключаем OTG-кабель к телефону.
2️⃣ Вставляем в него адаптер Ethernet.
3️⃣ Подключаем интернет-кабель и проверяем соединение.

Как соединить два интернет-кабеля

Если нужно удлинить кабель, можно использовать несколько способов.

✅ Использование соединительных адаптеров и разветвителей

💡 Самый простой способ – RJ-45 адаптер, который соединяет два кабеля без пайки.

✅ Пайка и скрутка – когда можно применять?

🔹 Скрутка допустима, но снижает качество соединения.
🔹 Пайка более надёжна, но требует изоляции и аккуратности.
🔹 Лучше всего использовать обжимные коннекторы с соединительными модулями.

Настройка интернета через кабель

После того как кабель подключён, важно правильно настроить соединение для корректной работы интернета на устройствах. Разберём основные этапы проверки подключения, устранения проблем и настройки интернета через кабель.

Как проверить подключение и устранить проблемы

Порой подключение кабеля не даёт должного результата, и нужно проверить несколько моментов.

📌 Шаги для проверки подключения:

1️⃣ Проверьте подключение кабеля. Убедитесь, что кабель прочно вставлен в разъём на обоих концах (компьютере и роутере или модеме).
2️⃣ Проверьте индикаторы на устройствах. На роутере и компьютере должны быть активные индикаторы, свидетельствующие о подключении.
3️⃣ Тестирование кабеля. Попробуйте подключить другой кабель, чтобы исключить неисправность текущего.
4️⃣ Перезагрузите устройства. Иногда достаточно перезапустить роутер и компьютер, чтобы восстановить соединение.
5️⃣ Проверьте настройки сети. Откройте настройки сети на компьютере или устройстве и убедитесь, что соединение настроено корректно (например, автоматически получать IP-адрес).

❌ Что делать, если компьютер не видит интернет-кабель?

1️⃣ Проверьте драйвера сетевой карты и обновите их, если необходимо.
2️⃣ Убедитесь, что настройки адаптера сети правильные.
3️⃣ Если используется роутер, проверьте его настройки и подключение к провайдеру.

💡 Совет: Использование программы диагностики Windows может помочь найти и устранить проблемы с сетью. Перейдите в «Сетевые подключения» и выберите диагностику для автоматического исправления ошибок.

Как раздать интернет через кабель с компьютера

Иногда бывает необходимо раздать интернет с компьютера на другие устройства через кабель. Для этого компьютер должен быть настроен в режиме модема или раздачи интернета.

📌 Пошаговая инструкция по раздаче интернета:
1️⃣ Подключите интернет-кабель к компьютеру и убедитесь, что соединение установлено.
2️⃣ Включите «Общий доступ к интернет-соединению» в настройках сети.
3️⃣ Подключите устройство (например, телевизор или ноутбук) к компьютеру с помощью второго интернет-кабеля.
4️⃣ Настройте подключение на подключаемом устройстве (как на обычном проводном соединении).

🔹 Важно: Убедитесь, что у вас есть необходимое количество портов Ethernet на компьютере или используйте USB-адаптер для подключения второго устройства.

Выбор интернет-кабеля

Правильный выбор провода играет ключевую роль в скорости и стабильности подключения. Существует множество видов кабелей, каждый из которых имеет свои особенности и предназначение. Рассмотрим, какой интернет-кабель будет лучше для дома, а также какие параметры важно учитывать при выборе кабеля для уличной прокладки.

Какой кабель лучше для дома

🏡 Для домашних нужд обычно выбирают кабели, которые обеспечивают хорошую скорость передачи данных и при этом не слишком дорогие. Важно учитывать следующие моменты:

📌 Рекомендации по выбору кабеля для дома:

1️⃣ Категория витой пары. Для стандартного использования в квартире подходит Cat5e (до 1000 Мбит/с на расстоянии до 100 метров) или Cat6 (до 10 Гбит/с на расстоянии до 55 метров). Эти кабели идеально подойдут для интернета и мультимедийных устройств.
2️⃣ Экранированные или неэкранированные. Если проводка проходит через места с сильными электромагнитными помехами (например, рядом с электрическими проводами), лучше выбрать экранированный кабель (STP). Для обычного использования в домашних условиях можно выбрать неэкранированный кабель (UTP).
3️⃣ Материал проводников. Для домашнего интернета предпочтительнее выбирать кабели с медными проводниками. Они обеспечивают лучшую передачу сигнала по сравнению с алюминиевыми, хотя и стоят немного дороже.
4️⃣ Длина кабеля. Чтобы избежать потерь сигнала и скорости, не выбирайте слишком длинные кабели для прокладки внутри квартиры. Если требуется большая длина, то лучше использовать кабели категории Cat6 или выше для обеспечения хорошей скорости на больших расстояниях.

💡 Совет: Для стабильного и быстрого интернета в доме лучше использовать медный кабель Cat6, так как он поддерживает высокоскоростной интернет и подходит для большинства современных маршрутизаторов.

Какой кабель использовать для уличной прокладки

Для наружной прокладки интернета требования к кабелю более строгие. Уличный кабель должен быть устойчив к внешним воздействиям, таким как влаго- и морозостойкость, механические повреждения и воздействие солнечного света.

📌 Рекомендации по выбору кабеля для улицы:

1️⃣ Устойчивость к внешним воздействиям. Для наружной прокладки следует выбирать кабели с дополнительной защитой от механических повреждений и воздействия влаги. Такие кабели часто имеют пластиковую или металлическую оболочку.
2️⃣ Материал изоляции. Для уличных условий изоляция кабеля должна быть выполнена из материалов, устойчивых к воздействию ультрафиолетовых лучей и перепадов температуры, например, PЕ (полиэтилен).
3️⃣ Тип кабеля. Для наружной прокладки можно использовать оптоволоконные кабели, которые обеспечивают ещё большую скорость и стабильность соединения. Эти кабели также защищены от воздействия электромагнитных помех и имеют большую дальность передачи сигнала.
4️⃣ Прокладка под землёй. Если кабель прокладывается под землёй, следует использовать кабели с армированием и влагозащитой, что предотвратит повреждения от влаги и механических повреждений в грунте.

💡 Совет: Для наружной прокладки в открытом пространстве рекомендуется использовать оптоволоконный кабель, так как он гарантирует отсутствие потерь сигнала на больших расстояниях.

Таблицы и схемы

📊 В этой части статьи мы рассмотрим несколько полезных таблиц и схем, которые помогут лучше понять выбор интернет-кабеля и его особенности. Такие таблицы важны для правильного подключения и обжима кабелей, а также для расчета нужных параметров в зависимости от типа использования и расстояния.

Сравнение категорий витой пары по скорости и дальности

В таблице ниже представлены различные категории витой пары, их максимальная скорость передачи данных и дальность, на которой они могут обеспечивать стабильное соединение:

Категория кабеля	Макс. скорость	Дальность (при макс. скорости)
Cat5e	1000 Мбит/с	до 100 метров
Cat6	10 Гбит/с	до 55 метров
Cat6a	10 Гбит/с	до 100 метров
Cat7	10 Гбит/с	до 100 метров
Cat8	40 Гбит/с	до 30 метров

📌 Примечание: Чем выше категория, тем быстрее кабель и тем меньше его дальность при поддержке максимальной скорости. Для обычного домашнего использования достаточно Cat5e или Cat6, но для больших скоростей передачи данных (например, для офисов или дата-центров) лучше использовать Cat7 или Cat8.

Схемы обжима интернет-кабеля

Чтобы правильно обжать и подключить его, необходимо следовать правильной цветовой схеме распиновки. Здесь приведены две популярные схемы для обжима витой пары: T568A и T568B.

Схема T568A:

Цвет провода	Позиция в разъёме (1-8)
Бело-зелёный	1
Зелёный	2
Бело-оранжевый	3
Синий	4
Бело-синий	5
Оранжевый	6
Бело-коричневый	7
Коричневый	8

Схема T568B:

Цвет провода	Позиция в разъёме (1-8)
Бело-оранжевый	1
Оранжевый	2
Бело-зелёный	3
Синий	4
Бело-синий	5
Зелёный	6
Бело-коричневый	7
Коричневый	8

📌 Примечание: Обе схемы могут использоваться для обжима штекера, но важно, чтобы на обоих концах кабеля распиновка была одинаковой. Это обеспечит правильную передачу данных.

Таблица по оптоволоконным интернет кабелям

Вот таблица, которая показывает основные характеристики оптоволоконных кабелей для интернета:

Тип кабеля	Скорость	Дальность	Материал	Применение
Single-mode (SMF)	10 Гбит/с и выше	До 100 км	Пластик или металл	Долгие расстояния, для связи между городами, магистральные соединения
Multi-mode (MMF)	До 100 Гбит/с	До 2 км	Пластик	Для локальных сетей, высокоскоростные соединения внутри зданий
Om3/Om4 Multi-mode	До 40 Гбит/с	До 550 м	Пластик	Высокоскоростные соединения в локальных сетях и дата-центрах
Armored Fiber Cable	10 Гбит/с и выше	До 80 км	Сталь + Пластик	Защищённый кабель для внешних прокладок, места с возможными повреждениями
Loose Tube Fiber	До 10 Гбит/с	До 100 км	Пластик + армировка	Для установки на улице, защита от внешних факторов

Выводы и советы

В заключение, при выборе и подключении важно учесть множество факторов, включая тип кабеля, его характеристики, назначение и особенности подключения. Правильный выбор кабеля и грамотный монтаж обеспечат стабильную работу интернета и позволят избежать проблем с соединением.

Советы по выбору и монтажу кабеля

1. Определитесь с типом кабеля: Для домашнего использования вполне подойдут кабели категории Cat5e или Cat6, но для более высокоскоростных соединений стоит рассмотреть Cat7 или Cat8.
2. Учитывайте длину кабеля: Чем длиннее кабель, тем выше требования к его качеству. Использование экранированных кабелей (STP) может повысить качество сигнала на больших расстояниях.
3. Подготовьтесь к обжиму: Для качественного обжима используйте правильные инструменты и следуйте схемам распиновки. Ошибки на этапе обжима могут привести к нестабильному соединению.
4. Проверьте параметры подключения: После подключения интернет-кабеля всегда проверяйте его работоспособность на компьютере, роутере или телевизоре, чтобы убедиться, что всё настроено правильно.
5. Позаботьтесь о безопасности: При установке кабелей на улице или в местах с повышенной влажностью используйте кабели с усиленной изоляцией, чтобы избежать повреждений и обеспечьте защиту от перегрева.

Как избежать типичных ошибок при подключении

• Использование неподходящего кабеля для длинных расстояний: Для большого расстояния выбирайте более качественные и дорогие кабели, такие как Cat6a или Cat7.
• Неверная распиновка при обжиме: Ошибки в обжиме могут привести к потере сигнала. Убедитесь, что распиновка на обоих концах кабеля одинаковая.
• Подключение без проверки сигнала: После установки кабеля важно проверить качество соединения и убедиться, что скорость интернета соответствует заявленным характеристикам.

💡 Следуя этим рекомендациям, вы сможете выбрать, установить и использовать такой кабель, который обеспечит стабильное и быстрое соединение на длительный срок.

Спасибо за внимание. Уверены, эта статья помогла вам разобраться в выборе и подключении интернет-кабеля!

Литература

• Куличенков В.П. Эксплуатация кабельных сетей — скачать в PDF
