Кабели и Провода

Вопросу выбора провода для собираемой схемы или электропроводки обычно не уделяют внимание вообще. Разделяя проводники на те что потоньше (на слабый ток) и потолще (на сильный). При том, что есть ещё масса нюансов, которые нужно знать и учитывать как в радиоэлектронике, так и электротехнике. Поэтому редакция сайта Радиосхемы подготовила вам интересный, а главное, полезный, материал по данной тематике.

Кабели и провода являются неотъемлемой частью любых электрических и слаботочных сетей. Они обеспечивают передачу электрического тока, сигналов связи и данных, находя применение как в бытовых условиях, так и в промышленности. В этой статье мы рассмотрим все аспекты, связанные с проводами и кабелями: их виды, характеристики, назначение, правила прокладки, соединения, маркировку и многое другое.

Что такое кабели и провода

Прежде чем углубляться в детали, разберёмся с основными понятиями.

• Провод – это одна или несколько металлических жил, предназначенных для передачи электрической энергии или сигналов. Он может быть изолированным или неизолированным.
• Кабель – это одна или несколько жил, заключённых в общую оболочку с дополнительными слоями защиты. Он предназначен для работы в сложных условиях (повышенной влажности, механических нагрузках, агрессивных средах).

То есть провод он один (пусть и многожильный), а кабель — много проводов (в общей изоляции). Главное отличие между ними заключается также и в уровне защиты и области применения. Провод чаще используется в приборах, внутри электрощитов, распределительных коробок, а также в воздушных линиях электропередачи. Кабель, благодаря своей конструкции, более универсален и применяется для прокладки в земле, воде, шахтах, зданиях, туннелях и других условиях.

Основные различия между кабелем и проводом

Характеристика	Провод	Кабель
Количество жил	Одна или несколько	Одна или несколько
Изоляция	Может быть без изоляции	Всегда в изоляции
Дополнительная защита	Отсутствует или минимальная	Присутствуют защитные оболочки
Гибкость	Высокая (гибкие марки)	Зависящая от конструкции
Область применения	Внутри помещений, приборов, электрощитов, воздушных линий	В земле, воде, агрессивных средах, зданиях, туннелях

Таким образом, кабель является более защищённой версией провода и используется в местах, где требуются повышенные механические, температурные и электрические характеристики. По проводу идёт один сигнал, по кабелю — два и больше.

Виды и типы кабелей

Провода и кабели классифицируются по различным признакам, включая назначение, конструкцию, материал жил, тип изоляции и сферу применения. Разберёмся подробно в каждом из этих параметров.

Классификация по назначению

📌 Электрические провода

Используются для передачи электрического тока в бытовых и промышленных сетях. Подразделяются на:

• Силовые – предназначены для подачи электроэнергии на приборы, оборудование и сети (например, ВВГ, ПВС, АВВГ).
• Монтажные – применяются внутри электрощитов, распределительных коробок и приборов (например, ПВ1, ПВ3).
• Воздушные линии – используются для передачи электричества по воздушным магистралям (например, СИП).

📌 Слаботочные кабели

Предназначены для передачи сигналов связи, данных и управления:

• Телефонные (ТПП, ТРП) – для стационарной телефонии.
• Коаксиальные (РК-75, RG-6) – для телевидения, видеонаблюдения.
• Интернет-кабели (витая пара – UTP, FTP, SFTP) – для компьютерных сетей.
• Сигнальные и охранные (КСПВ, КВК) – для систем безопасности.

📌 Высоковольтные кабели

Используются для передачи электроэнергии напряжением свыше 1 кВ. Применяются в энергетике, промышленности, транспорте. Их конструкция включает многослойную изоляцию, броню и экранирование.

Классификация по материалу жил

🔹 Медные кабели и провода

• Высокая электропроводность.
• Гибкость, стойкость к механическим нагрузкам.
• Долговечность, устойчивость к коррозии.
• Применяются в жилых домах, промышленных объектах, транспорте.

🔹 Алюминиевые кабели и провода

• Более лёгкие и дешёвые по сравнению с медными.
• Используются для воздушных линий электропередачи, силовых кабелей.
• Менее гибкие, склонны к окислению на контактах.

🔹 Комбинированные (биметаллические)
Состоят из алюминиевой жилы с медным покрытием. Компромиссный вариант, позволяющий снизить стоимость и повысить эксплуатационные характеристики.

Классификация по конструкции

🔸 Гибкие и жёсткие провода

• Гибкие (многожильные) – состоят из множества тонких проволок, обеспечивающих хорошую подвижность (например, ПВС, КГ).
• Жёсткие (одножильные) – используются в стационарной электропроводке (например, ВВГ, АПВ).

🔸 Экранированные и неэкранированные

• Экранированные (FTP, SFTP, КВВГЭ) – имеют металлический экран, защищающий от электромагнитных помех.
• Неэкранированные (UTP, ВВГ) – не имеют защиты от внешних электромагнитных воздействий.

🔸 С бронированной защитой и без неё

• Бронированные (АВБШв, КБШв) – имеют стальную защиту от механических повреждений, применяются в земле, шахтах, на промышленных объектах.
• Без брони (ВВГ, ПВС) – предназначены для обычных условий эксплуатации.

Классификация по изоляции

🛡 Изолированные и неизолированные провода

• Изолированные (ПВ1, ВВГ) – имеют оболочку, предотвращающую короткие замыкания.
• Неизолированные (АС, МГ) – применяются в воздушных ЛЭП и заземляющих контурах.

🛡 Типы изоляции

• ПВХ (поливинилхлорид) – устойчив к влаге, химическим воздействиям.
• Резиновая (РПШ, КГ) – эластичная, устойчивая к низким температурам.
• Полиэтиленовая (КСПЭВ, КВПЭ) – обладает высокой механической прочностью.
• Фторопластовая (ФП) – устойчива к экстремальным температурам, химически инертна.

Таким образом, выбор кабеля зависит от его назначения, условий эксплуатации и требуемых характеристик.

Характеристики проводов и кабелей

При выборе провода или кабеля важно учитывать его технические характеристики, поскольку они определяют надёжность, долговечность и безопасность эксплуатации. Рассмотрим ключевые параметры.

Сечение жил и его выбор

🧮 Сечение жилы – это площадь поперечного среза проводника, измеряемая в квадратных миллиметрах (мм²). Оно напрямую влияет на пропускную способность кабеля и нагрев при передаче электрического тока.

📌 Как определить нужное сечение?

Выбор сечения зависит от:

• Номинального тока – чем выше сила тока, тем большее сечение требуется.
• Напряжения сети – стандартные значения: 220 В и 380 В.
• Длины линии – при больших расстояниях увеличиваются потери напряжения.
• Материала жилы – у алюминия электропроводность ниже, поэтому его сечение больше, чем у меди.

⚠️ Важно: при скрытой прокладке (в стенах, трубах) кабель хуже охлаждается, поэтому необходимо выбирать сечение с запасом.

Сечение проводов и кабелей – один из ключевых параметров, влияющих на их токопроводящие свойства, нагрев, потери напряжения и безопасность. Правильный выбор сечения предотвращает перегрев, снижает риск возгорания и увеличивает срок службы проводки.

Расчет сечения жилы провода



Для многопроволочных жил суммируется площадь всех отдельных проволок.

Влияние сечения на пропускную способность

🔌 Чем больше сечение, тем больший ток может проходить без перегрева.

📌 Примерные значения для медных жил (220 В):

Сечение (мм²)	Максимальный ток (А)	Мощность (кВт)
1.5	19	4.1
2.5	27	5.9
4.0	38	8.3
6.0	50	11.0
10.0	70	15.4

📌 Примерные значения для алюминиевых жил (220 В):

Сечение (мм²)	Максимальный ток (А)	Мощность (кВт)
2.5	21	4.6
4.0	30	6.6
6.0	38	8.3
10.0	55	12.1

Как выбрать сечение провода

Выбор зависит от:

✅ Нагрузки (мощности подключаемых устройств) – чем выше мощность, тем большее сечение нужно.
✅ Материала проводника – алюминий проводит электричество хуже меди, поэтому требует большего сечения.
✅ Длины линии – чем длиннее провод, тем большее сечение нужно для компенсации потерь напряжения.
✅ Способа прокладки – в закрытых коробах нагрев выше, поэтому сечение увеличивают.

Примеры выбора сечения 📌

📌 Розетки и освещение в квартире – 1.5 мм² (освещение), 2.5 мм² (розетки).
📌 Плита, бойлер, кондиционер – 4–6 мм².
📌 Ввод в дом или квартиру – 6–10 мм².

Ошибки при выборе сечения ❌

❌ Выбор меньшего сечения – перегрев, расплавление изоляции, риск пожара.
❌ Избыточное сечение – избыточные затраты на материалы и монтаж.
❌ Неправильный учёт длины провода – потеря мощности на длинных линиях.

Электрическое сопротивление

Сопротивление проводника измеряется в Ом и зависит от:

• Материала (медь имеет меньшее сопротивление, чем алюминий).
• Сечения жилы (чем толще жила, тем меньше сопротивление).
• Длины кабеля (чем длиннее, тем выше сопротивление).

📌 Формула расчёта сопротивления:

𝑅 = 𝜌 × (𝐿/𝑆)

где:

• 𝑅 – сопротивление (Ом),
• 𝜌 – удельное сопротивление материала (Ом·мм²/м),
• 𝐿 – длина провода (м),
• 𝑆 – сечение жилы (мм²).

Мощность и нагрузка на кабели

Чтобы провод не перегревался, его сечение должно соответствовать мощности подключаемого оборудования.

📌 Примерные значения мощности для 220 В

Сечение жилы (мм²)	Мощность (кВт)
1.5	4.1
2.5	5.9
4.0	8.3
6.0	10.1
10.0	13.5

Для расчёта мощности можно использовать формулу:

𝑃 = 𝑈 × 𝐼

где:

• 𝑃 – мощность (Вт),
• 𝑈 – напряжение (В),
• 𝐼 – ток (А).

Сопротивление изоляции и его влияние на безопасность

Изоляция предотвращает короткие замыкания и утечки тока. Чем выше её сопротивление, тем надёжнее защита.

📌 Измеряется в МОм и проверяется мегаомметром.
Минимальное сопротивление изоляции для кабелей 220 В должно быть не менее 0.5 МОм.

Температурные режимы эксплуатации

📌 Допустимые температуры для разных изоляций:

• ПВХ – от -30°C до +70°C.
• Резина – от -50°C до +80°C.
• Силикон – от -60°C до +180°C.
• Фторопласт – до +250°C.

При превышении этих температур изоляция начинает разрушаться, что может привести к аварийным ситуациям.

Применение кабелей

Выбор кабеля зависит от условий эксплуатации, требований к надёжности, механической защиты и электробезопасности. Рассмотрим основные области применения проводов и кабелей.

Электроснабжение зданий и сооружений

⚡ Внутренняя электропроводка

• Используются медные провода с изоляцией из ПВХ или ПЭ (например, ВВГ, NYM, ПВС).
• Прокладываются скрытым способом (в штробах, кабель-каналах, трубах) или открытым способом (в лотках, на скобах).
• Основные требования – негорючесть, стойкость к перегрузкам и механическим повреждениям.

⚡ Наружное электроснабжение

• Применяются силовые кабели с повышенной защитой (АВБШв, ВБШв) или самонесущие изолированные провода (СИП).
• Прокладываются по воздуху, в земле, на фасадах зданий.
• Требования – защита от влаги, УФ-излучения, механических нагрузок.

Промышленные сети

🏭 Электроснабжение предприятий

• Используются бронированные силовые кабели (КГ, АСБ, ВБбШв) для питания мощного оборудования.
• Прокладываются в кабельных эстакадах, каналах, тоннелях, по воздуху.
• Требования – стойкость к агрессивным средам, вибрации, перегреву.

🏭 Автоматизация и управление

• Применяются экранированные контрольные кабели (КВВГ, КВВГЭ, LIYCY) для передачи сигналов управления.
• Укладываются в лотках, защитных трубах.
• Требования – защита от электромагнитных помех, стойкость к маслам и химии.

Силовые линии высокого напряжения

🔋 Линии электропередачи (ЛЭП)

• Применяются неизолированные алюминиевые провода (АС, АА, М).
• Прокладываются по опорам ЛЭП.
• Требования – устойчивость к погодным условиям, малый вес.

🔋 Подземные кабельные трассы

• Используются мощные кабели с бумажной или пластиковой изоляцией (АНРБ, АСБ, ПвБШв).
• Прокладываются в кабельных коллекторах, каналах, ПВХ-трубах.
• Требования – влагостойкость, защита от механических повреждений.

Слаботочные системы

📶 Связь и интернет

• Применяются телефонные кабели (ТППэп), коаксиальные (РК-75), витая пара (UTP, FTP).
• Укладываются в пластиковых коробах, гофре, лотках.
• Требования – помехозащищённость, устойчивость к перегибам.

📷 Видеонаблюдение и сигнализация

• Используются комбинированные кабели (КВК, КСПВ) с силовыми жилами и экранированными сигналами.
• Прокладываются скрыто, в металлорукавах, трубах.
• Требования – устойчивость к радиопомехам, защита от обрывов.

Таким образом, для каждой задачи подбирается соответствующий тип кабеля.

Прокладка проводов и кабелей

🔌 Прокладка проводов и кабелей – это важный этап при создании электросетей, влияющий на их безопасность, долговечность и удобство эксплуатации. Выбор способа прокладки зависит от условий эксплуатации, нагрузки и требований нормативных документов.

Основные способы прокладки

📌 Открытая прокладка

• Провода крепятся на стенах, потолках или опорах с помощью скоб, клипс, кабельных лотков.
• Используется в промышленных зданиях, производственных цехах, гаражах, а также в деревянных домах.
• Требования – использование негорючих проводов (ВВГнг, NYM) или дополнительной защиты в металлорукавах, коробах.

📌 Скрытая прокладка

• Кабели укладываются в штробы (борозды в стенах), трубах, гофре, под слоем штукатурки.
• Применяется в жилых домах и офисах.
• Требования – прочная изоляция, защита от механических повреждений (ПВС, ВВГ).

📌 Подземная прокладка

• Используются бронированные кабели (ВБбШв, АВБШв), укладываемые в траншеи с песчаной подсыпкой.
• В местах повышенной нагрузки (дороги, парковки) применяются защитные трубы.
• Требования – стойкость к влаге, механическим повреждениям.

📌 Прокладка в коробах и лотках

• Подходит для офисов, торговых центров, промышленных объектов.
• Кабели укладываются в специальные кабельные каналы (металлические, пластиковые, перфорированные).
• Требования – защита от механических воздействий, удобство обслуживания.

📌 Прокладка в трубах

• Используются металлические или ПВХ трубы для защиты проводов от внешних воздействий.
• Применяется в помещениях с повышенной влажностью, взрывоопасных зонах.
• Требования – соответствие ГОСТ и ПУЭ по диаметру и заполнению труб (не более 40% внутреннего объёма).

Особенности прокладки в различных условиях

🏠 В жилых помещениях

• Используются негорючие кабели (NYM, ВВГнг).
• Провода прокладываются скрытым способом в стенах, потолках или открыто в коробах.
• Заземляющий проводник обязателен.

🏭 На промышленных объектах

• Кабели укладываются в металлические лотки, подвешиваются на тросах или укладываются в каналы.
• Используются термостойкие и бронированные кабели (КГ, ВБбШв).
• Требуется защита от вибраций, химических веществ, механических повреждений.

🌳 На улице и в земле

• Воздушные линии выполняются самонесущими изолированными проводами (СИП).
• Кабели в земле прокладываются в трубах или траншеях с песчаной подсыпкой.
• Дополнительная защита – сигнальная лента над кабелем.

🛠 В электрощитах

• Применяются гибкие монтажные провода (ПВ3, МГТФ).
• Используются специальные гильзы и наконечники для соединения.
• Кабели маркируются для удобства обслуживания.

Способы крепления и защиты проводов

🔹 Скобы и клипсы – для крепления открытой проводки.
🔹 Кабельные стяжки – для организации кабельных жгутов.
🔹 Металлорукав и гофра – для дополнительной механической защиты.
🔹 Трубы ПВХ, металл – для прокладки в бетоне, грунте, технических помещениях.
🔹 Кабель-каналы – удобны для прокладки в офисах и жилых помещениях.

Таким образом, выбор метода прокладки зависит от условий эксплуатации, норм безопасности и удобства монтажа.

Жилы проводов и кабелей

Жила — это основной токопроводящий элемент провода или кабеля. От её конструкции, материала и сечения зависят электрические характеристики, долговечность и удобство монтажа.

Виды жил по материалу

⚡ Медные жилы

• Высокая электропроводность.
• Гибкость и устойчивость к механическим нагрузкам.
• Долговечность и коррозионная стойкость.
• Используются в бытовых и промышленных сетях.

⚡ Алюминиевые жилы

• Легче меди, но хуже проводит электричество (необходим больший диаметр).
• Более хрупкие, требуют специальных соединений.
• Применяются в силовых и воздушных линиях.

⚡ Биметаллические жилы

• Алюминиевый сердечник с медным покрытием.
• Компромисс между стоимостью и проводимостью.
• Используются в специфических электросетях.

Виды жил по конструкции

🔹 Однопроволочные (монолитные)

• Состоят из одной цельной проволоки.
• Жёсткие, но надёжные.
• Применяются в стационарных системах электроснабжения.

🔹 Многопроволочные

• Состоят из нескольких тонких проволок, скрученных вместе.
• Гибкие, удобны для подвижных соединений.
• Используются в переносных устройствах, гибких кабелях.

🔹 Секторные жилы

• Имеют форму сектора для плотной укладки в многожильных кабелях.
• Применяются в силовых кабелях большого сечения.

Цветовая маркировка жил

📌 Фазный провод (L) – коричневый, серый, чёрный.
📌 Нулевой провод (N) – синий.
📌 Заземление (PE) – жёлто-зелёный.

🎨 Цветовая маркировка важна для правильного подключения электропроводки и предотвращения ошибок.

Сечение жил и их токовая нагрузка

📊 Чем больше сечение жилы, тем больший ток она может пропускать без перегрева.

📌 Примерные нагрузки для медных жил (220 В):

Сечение (мм²)	Максимальный ток (А)
1.5	19
2.5	27
4.0	38
6.0	50
10.0	70

📌 Примерные нагрузки для алюминиевых жил (220 В):

Сечение (мм²)	Максимальный ток (А)
2.5	21
4.0	30
6.0	38
10.0	55

Выбор материала и конструкции жил зависит от условий эксплуатации, требований безопасности и бюджета.

Маркировка проводов и кабелей

Маркировка проводов и кабелей — это буквенно-цифровое обозначение, указывающее на их конструкцию, материалы, назначение и условия эксплуатации. Правильное понимание маркировки позволяет выбрать подходящий провод или кабель для конкретных задач.

Основные элементы маркировки

Маркировка кабеля включает в себя:

1️⃣ Материал жилы

• А – алюминиевая жила (если буква отсутствует, значит, жила медная).

2️⃣ Тип изоляции

• В – поливинилхлорид (ПВХ).
• Р – резиновая изоляция.
• П – полиэтилен.

3️⃣ Оболочка

• Ш – защитный шланг (экран).
• К – кабельная конструкция с бронёй.

4️⃣ Дополнительные свойства

• нг – не поддерживает горение.
• LS – с пониженным дымовыделением.
• FR – огнестойкий.

Примеры маркировки и их расшифровка

📌 ВВГ – медный кабель с ПВХ-изоляцией и оболочкой.
📌 АВБШв – алюминиевый кабель, в броне, с защитной оболочкой.
📌 ПВС – медный провод с ПВХ-изоляцией, многожильный.
📌 КГ – гибкий резиновый кабель для мобильного оборудования.
📌 СИП – самонесущий изолированный провод для воздушных линий.

Цветовая маркировка жил сети

⚡ Фазный провод (L) – коричневый, чёрный, серый.
⚡ Нулевой провод (N) – синий.
⚡ Заземление (PE) – жёлто-зелёный.

Способы нанесения маркировки

Маркировка кабеля наносится на его поверхность одним из способов:

🖨 Лазерная печать – стойкая, не стирается со временем.
🖋 Тиснение (выдавливание) – надписи выпуклые, долговечные.
🏷 Бирки и наклейки – применяются для крупных кабелей и жгутов.

Зачем вообще нужна маркировка

✅ Облегчает выбор кабеля.
✅ Помогает при монтаже и подключении.
✅ Позволяет быстро определить характеристики кабеля при ремонте.

Прокладка проводов и кабелей

Материалы для защиты проводов

Для того чтобы обеспечить долговечность и безопасность проводки, кабели и провода должны быть защищены от механических повреждений, воздействия влаги и других факторов. Разные типы защиты применяются в зависимости от типа проводки и условий эксплуатации.

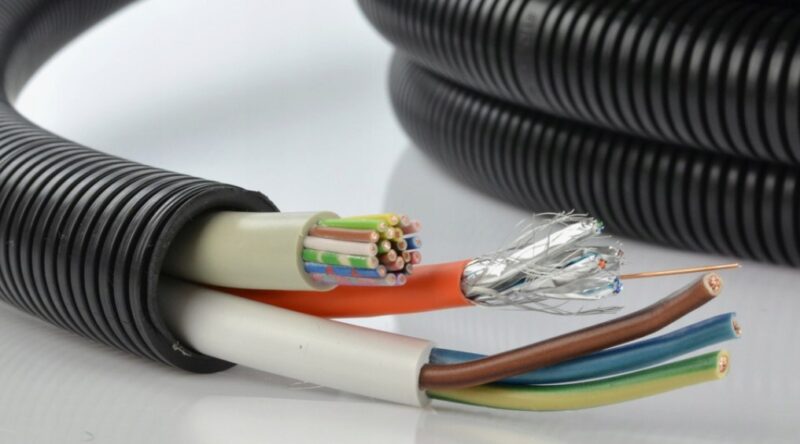

ПВХ трубы и гофры

ПВХ трубы и гофры являются популярными средствами защиты для кабелей и проводов. ПВХ трубы имеют жесткую структуру и обеспечивают защиту от механических повреждений и воздействия химикатов, а также позволяют прокладывать провода и кабели в землю или в стенах. Гофры же используются, когда требуется гибкость в прокладке проводки, и они идеально подходят для защиты проводов, которые проходят по открытым участкам или в местах, где возможны частые изгибы.

Металлические и пластиковые короба

Металлические короба используются в тех случаях, когда необходимо обеспечить дополнительную защиту проводки от механических повреждений, перегрева или воздействия высоких температур. Пластиковые короба часто применяются в жилых и офисных помещениях для скрытого монтажа проводки, обеспечивая эстетичный вид и дополнительную защиту.

Требования по безопасности

Правильная прокладка проводов и кабелей должна соответствовать определённым нормам безопасности, чтобы предотвратить несчастные случаи и обеспечить нормальное функционирование электрической системы. К важнейшим требованиям относятся:

1. Защита от короткого замыкания — важнейший элемент безопасности проводки, который должен быть обеспечен с помощью автоматических выключателей или предохранителей.
2. Изоляция проводов и кабелей — важное условие, которое гарантирует, что проводники не будут контактировать с другими объектами и поверхностями, что предотвращает риски замыкания и поражения электрическим током.
3. Защита от перегрева — кабели и провода должны быть прокладены таким образом, чтобы не перегреваться, и должны быть выбраны с учётом допустимой нагрузки и условий эксплуатации.

Соединение и оконцевание проводов и кабелей

Способы соединения жил

🔌 Соединение проводов и кабелей требует особого подхода, так как неправильное соединение может привести к потерям энергии, перегреву и даже пожару. Существует несколько методов соединения проводников, каждый из которых имеет свои преимущества в зависимости от условий.

• Скрутка — это один из самых простых и дешевых методов соединения проводов. Он предполагает, что жилы проводников скручиваются между собой, а затем изоляция на этих участках может быть защищена с помощью изоленты или термоусадочной трубки. Однако этот способ не всегда является оптимальным для высоких нагрузок, так как соединение может ослабнуть или начать перегреваться.
• Пайка является более надежным методом соединения проводников. При пайке жилы соединяются с помощью припоя, что обеспечивает более прочное и долговечное соединение. Этот метод идеален для соединений, которые требуют высокой прочности и стабильности, например, в электронике или при соединении мелких проводников.
• Клеммные соединения представляют собой терминалы, которые фиксируют проводники с помощью винтов. Этот метод соединения подходит для тех случаев, когда необходимо сделать разъемное соединение, которое можно легко разобрать и подключить снова. Он используется, например, при подключении проводки к электрическим приборам или распределительным щитам.

Выбор метода соединения зависит от конкретных условий эксплуатации проводки. Например, в системах с высокой нагрузкой и требованиями к безопасности предпочтительнее использовать пайку или клеммные соединения, а для бытовых нужд, например, для временных подключений, может подойти скрутка.

Оконцевание жил

Правильное оконцевание проводов и кабелей также важно для обеспечения безопасности и долговечности соединений. Оконцевание жил подразумевает подготовку проводников к подключению к разъёмам, распределительным щитам или клеммам.

Использование наконечников. Наконечники — это специальные элементы, которые надеваются на концы проводников и служат для обеспечения надежного контакта с клеммами или разъемами. Наконечники защищают провода от окисления и механических повреждений, улучшая качество соединения и предотвращая его ослабление.

Прессовка и обжимка. Метод прессовки и обжимки заключается в том, что наконечник или разъем фиксируется на проводе с помощью специального инструмента. Это создаёт прочное соединение, которое не поддаётся влиянию вибраций или механических нагрузок. Этот метод используется как для медных, так и для алюминиевых проводников, обеспечивая долгосрочную и безопасную работу проводки.

Монтаж электропроводки

Основные этапы

Правильный монтаж электропроводки важен для обеспечения безопасности и надёжности всей электрической системы. Этапы монтажа включают:

1️⃣ Подготовка трассы. Перед прокладкой проводки необходимо тщательно подготовить трассу, для чего нужно определить, где будут проложены кабели, какие защитные материалы использовать и как избежать контактирования проводов с потенциально опасными объектами (водоснабжение, отопление и другие).

2️⃣ Выбор подходящего кабеля. Для каждого типа проводки нужно выбирать кабель с соответствующими техническими характеристиками: сечением, защитой и изоляцией. Кабель должен соответствовать ожидаемой нагрузке и условиям эксплуатации.

3️⃣ Крепление проводов и защита. После прокладки кабелей важно правильно закрепить их, чтобы они не подвергались механическим повреждениям, а также обеспечить защиту от возможных перегрузок и коротких замыканий.

Требования ПУЭ при прокладке кабелей

При монтаже электропроводки необходимо соблюдать правила, установленные в ПУЭ (Правила устройства электроустановок). Эти требования включают в себя:

1. Правила прокладки кабелей: кабели должны укладываться в местах, где они будут защищены от механических повреждений и воздействия внешней среды.
2. Безопасные расстояния: проводка должна быть установлена с учётом безопасных расстояний от других коммуникаций, таких как водоснабжение и отопление.
3. Использование защитных устройств: на всех электрических установках должны быть установлены устройства защиты от короткого замыкания и перегрузок, такие как автоматические выключатели и предохранители.

Защита проводов и кабелей

Внешняя защита от механических повреждений

Для обеспечения долговечности и безопасности проводов и кабелей необходимо предусматривать защиту от механических повреждений, таких как удары, изгибы, царапины или давление, которые могут привести к повреждению изоляции или даже короткому замыканию. Внешняя защита может быть как активной, так и пассивной, в зависимости от условий эксплуатации.

• Металлические оболочки и бронированные покрытия защищают кабели от механических повреждений в жестких условиях эксплуатации, например, в промышленных зонах или при прокладке кабелей в земле. Металлические оболочки помогают также предотвратить воздействие коррозии.
• Пластиковые оболочки обеспечивают защиту от воздействия внешней среды, но при этом кабели остаются гибкими. Они применяются в бытовых и офисных проводках, где кабели не подвергаются слишком сильным механическим воздействиям.

Для защиты проводки в помещениях или на открытых участках могут использоваться гофрированные трубы, которые обеспечивают гибкость и защиту от возможных повреждений.

Термическая защита и перегрев

Термическая защита проводов и кабелей играет ключевую роль в предотвращении перегрева, который может привести к пожарам и другим опасным последствиям. Кабели должны быть способны выдерживать высокие температуры, возникающие при передаче тока.

Одним из способов защиты является изоляция с высокой температурной устойчивостью. В зависимости от материалов и применения, изоляция может выдерживать температуры от -50 °C до +250 °C. Например, для высоковольтных кабелей используются термостойкие материалы, которые обеспечивают защиту от перегрева.

Кроме того, важно учитывать правильное сечение кабелей, чтобы избежать перегрузки и перегрева проводников. Это напрямую влияет на безопасную эксплуатацию и предотвращение нежелательных последствий.

Защита от короткого замыкания

Защита от короткого замыкания — важный аспект безопасности электрических сетей. Это предотвращает возникновение пожаров, повреждение оборудования и потерю работоспособности всей системы. Для этого используются автоматические выключатели, предохранители и другие устройства защиты.

Автоматические выключатели позволяют отключить цепь в случае короткого замыкания, предотвращая дальнейшее повреждение кабелей и системы в целом. Они имеют определённые характеристики, такие как номинальный ток, время срабатывания и другие, что позволяет подобрать подходящий выключатель для каждой конкретной проводки.

Разделка и крепление проводов

Инструменты для разделки кабеля

Разделка кабеля — это процесс подготовки проводников для дальнейшего соединения. Для этого необходимы специальные инструменты, такие как стрипперы, которые обеспечивают точное удаление изоляции с проводников без повреждения самих жил. Стрипперы бывают ручные и электрические, в зависимости от объёма работы.

Также могут использоваться клещи для обжима и пресс-инструменты, которые применяются для установки наконечников на проводах, обеспечивая надёжное соединение. Для точной разделки проводов важно выбирать инструмент, подходящий по размеру для кабеля, чтобы избежать лишнего повреждения и предотвратить плохой контакт в будущем.

Методы крепления

Крепление проводов и кабелей важно для предотвращения их изломов, перегибов или механических повреждений. Основные способы крепления:

1. Крепление с помощью дюбелей и крепежных скоб. Это используется для монтажа проводки на стенах или в других местах с жёсткой поверхностью. Для этого применяются специальные пластиковые или металлические скобы, которые надежно фиксируют кабели.
2. Использование кабельных каналов. В кабельных каналах кабели защищены от внешнего воздействия и изоляция не подвергается повреждениям. Они могут быть пластиковыми или металлическими, в зависимости от условий эксплуатации.
3. Самоклеящиеся кабельные крепления. Этот метод используется для временных или внутренних подключений, когда нужно быстро и безопасно закрепить провода на гладкой поверхности.

Таблицы и справочные данные

Таблица сечений в зависимости от диаметра провода

Диаметр провода (мм)	Сечение провода (мм²)
0,2	0,0314
0,3	0,0707
0,4	0,1256
0,5	0,1963
0,6	0,2827
0,7	0,3848
0,8	0,5027
0,9	0,6380
1,0	0,7854
1,5	1,766
2,0	3,1416
2,5	4,908
3,0	7,068
4,0	12,566
5,0	19,635
6,0	28,274
7,0	38,484
8,0	50,265
9,0	63,617
10,0	78,540
12,0	113,097
14,0	153,938
16,0	201,062
18,0	254,469
20,0	314,159

Таблица основана на математической формуле, и фактическое сечение кабеля может немного варьироваться в зависимости от других факторов, таких как допуски на изготовление.

Таблица сечений и допустимых нагрузок

📊 Для корректного выбора сечения проводов и кабелей необходимо учитывать максимальную допустимую нагрузку для каждого типа кабеля. Существует стандартная таблица, которая помогает выбрать нужное сечение проводника в зависимости от тока, который он должен проводить. Эта таблица помогает предотвратить перегрев и возможные аварийные ситуации.

Сечение (мм²)	Доп. ток (А)	Примечания
0,5	6	Для небольших нагрузок, например, освещение.
1,0	10	Обычно используется для обычных бытовых потребителей, например, розеток в жилых помещениях.
1,5	16	Подходит для подключения приборов с небольшой мощностью, например, компьютеров, телевизоров.
2,5	20	Используется для подключения более мощных приборов, таких как кондиционеры, бытовые кухни.
4,0	25	Подходит для мощных электрических устройств, нагревательных приборов.
6,0	32	Для мощных бытовых и промышленного оборудования.
10	40	Применяется для подключения более крупных приборов, например, электроотопления, сварочных аппаратов.
16	63	Для электропроводки, требующей большой нагрузки, например, для подключения котлов отопления или промышленных машин.
25	80	Используется в промышленных установках, для питания высокомощных приборов.
35	100	Применяется для прокладки проводки, использующейся для питания мощных агрегатов и оборудования.
50	125	Для тяжелой промышленности и оборудования с высокой нагрузкой.
70	160	Применяется для подключения оборудования, требующего значительного тока, например, для мощных двигателей.
95	200	Подходит для крупных электрических установок, требующих очень высокой проводимости тока.
120	250	Для промышленных и коммерческих объектов с большим потреблением электроэнергии.

1. Для алюминиевых проводов допустимый ток будет несколько ниже, чем для медных проводников, из-за меньшей проводимости алюминия.
2. Значения в таблице предполагают стандартные условия эксплуатации, такие как температура окружающей среды 25°C. При повышении температуры допустимый ток для того же сечения кабеля будет ниже.
3. Важно учитывать тип изоляции и условия монтажа (в трубах, на открытом воздухе или в помещениях). Кабели, уложенные в земле или в трубах, могут иметь ограничение по допустимому току, поскольку ограниченная вентиляция может привести к перегреву.

Таблица сопротивлений различных проводников

Каждый материал проводника имеет своё сопротивление, что влияет на его проводимость. Таблицы сопротивлений помогают рассчитать потери на длину проводки и выбрать оптимальный проводник.

Сопротивление проводников зависит от их материала, диаметра и длины. Приведенные ниже данные показывают сопротивление медных и алюминиевых проводников на 1 м длины для различных диаметров. Эти цифры позволяют оценить потери на проводку и помочь в выборе подходящего кабеля.

Для меди:

Диаметр провода (мм)	Сопр. на 1 м (Ом)
0,2	0,152
0,3	0,067
0,5	0,027
0,8	0,010
1,0	0,0073
1,5	0,0049
2,0	0,0036
2,5	0,0029
4,0	0,0018
6,0	0,0012
10	0,00073
16	0,00046
25	0,00029
35	0,00021
50	0,00015
70	0,00011
95	0,00008

Для алюминия:

Диаметр провода (мм)	Сопр. на 1 м (Ом)
0,2	0,256
0,3	0,114
0,5	0,046
0,8	0,018
1,0	0,012
1,5	0,0081
2,0	0,0063
2,5	0,0050
4,0	0,0032
6,0	0,0021
10	0,0013
16	0,00083
25	0,00053
35	0,00038
50	0,00027
70	0,00019
95	0,00014

Эти таблицы являются ориентировочными, и для более точных расчётов следует учитывать конкретные условия эксплуатации и параметры проводки.

Сравнение медных и алюминиевых кабелей

Медные кабели обладают лучшими проводящими свойствами и более высокой устойчивостью к окислению. Однако они стоят дороже, чем алюминиевые. Алюминиевые кабели легче, но они имеют более высокое сопротивление, что делает их менее эффективными при больших нагрузках.

Свойства	Медный кабель	Алюминиевый кабель
Проводимость	Высокая	Низкая
Вес	Тяжелее	Легче
Стоимость	Дороже	Дешевле
Устойчивость к коррозии	Высокая	Средняя

Выводы и советы

При выборе кабелей и проводов важно учитывать их назначение, условия эксплуатации и требования безопасности. Чтобы избежать частых поломок и аварийных ситуаций, следует обратить внимание на правильное сечение проводников, качество изоляции и соответствие нормам. Не забывайте про защиту от перегрева, короткого замыкания и механических повреждений.

Ошибки которых следует избегать

1. Не учитывать максимальную нагрузку кабеля. Недооценка требуемого сечения может привести к перегреву и даже возгоранию проводки.
2. Неправильный выбор изоляции. Для разных условий эксплуатации необходимо выбирать подходящие материалы, которые соответствуют температурным режимам и механическим воздействиям.
3. Игнорирование требований безопасности. Нарушение стандартов монтажа, использование дешевых или неподобающих материалов могут привести к серьезным последствиям.

Правильный выбор, установка и эксплуатация проводов и кабелей — залог безопасности вашего дома или предприятия.

Литература

• Куличенков В.П. Эксплуатация кабельных сетей — учебник PDF
