Конденсатор в колебательном контуре

Колебательный контур — это электрическая схема, состоящая из двух основных компонентов: индуктивности (L) и ёмкости (C). Этот контур способен создавать, поддерживать и усиливать электрические колебания на определённой частоте, называемой резонансной частотой.

Основной принцип работы заключается в том, что энергия в контуре постоянно «перекачивается» между магнитным полем катушки (индуктивности) и электрическим полем конденсатора. Этот процесс напоминает движение маятника, где энергия периодически преобразуется из потенциальной в кинетическую и обратно.

Колебательный контур является основой для создания электрических колебаний в радиочастотных и других электронных устройствах.

Роль конденсатора в колебательных процессах

Конденсатор в колебательном контуре выполняет две ключевые функции:

1. Накопление энергии. Конденсатор накапливает электрическую энергию в виде заряда на своих обкладках. Это создаёт электрическое поле, которое затем взаимодействует с магнитным полем индуктивности, обеспечивая «перекачку» энергии между ними.
2. Определение частоты колебаний. Ёмкость конденсатора напрямую влияет на резонансную частоту контура. Чем больше ёмкость, тем ниже частота, так как конденсатор дольше заряжается и разряжается.

Процесс работы можно описать так:

• Конденсатор заряжается от источника тока, накапливая энергию.
• После разрядки энергия передаётся катушке, создавая магнитное поле.
• Магнитное поле катушки вызывает обратный ток, который снова заряжает конденсатор.

Этот цикл повторяется, создавая устойчивые колебания.

Применение: передатчики, приёмники, фильтры

1. Радиопередатчики и радиоприёмники. Колебательные контуры играют ключевую роль в настройке радиочастот. Например, приёмники используют контур для выбора нужной радиостанции. Это достигается изменением ёмкости (или индуктивности), чтобы настроить контур на частоту радиосигнала.
2. Фильтры. Колебательные контуры используются для фильтрации сигналов. Например: полосовые фильтры — выделяют сигналы определённой частоты. Фильтры нижних частот — пропускают сигналы с частотой ниже определённого значения, блокируя высокочастотные помехи.
3. Генераторы сигналов. Контуры создают стабильные колебания, которые служат основой для генерации звуковых или радиочастотных сигналов. Например, кварцевые генераторы используют колебательные контуры для поддержания стабильной частоты.
4. Резонансные устройства. В металлодетекторах, ультразвуковых генераторах и микроволновых печах колебательные контуры усиливают и настраивают сигналы на резонансной частоте, обеспечивая эффективную работу устройства.

Колебательный контур — это основа многих электронных устройств. А конденсатор, как его неотъемлемая часть, отвечает за накопление энергии и регулировку частоты. Благодаря своей универсальности, такие контуры нашли применение в радиотехнике, фильтрах и многих других областях, формируя основу современных технологий.

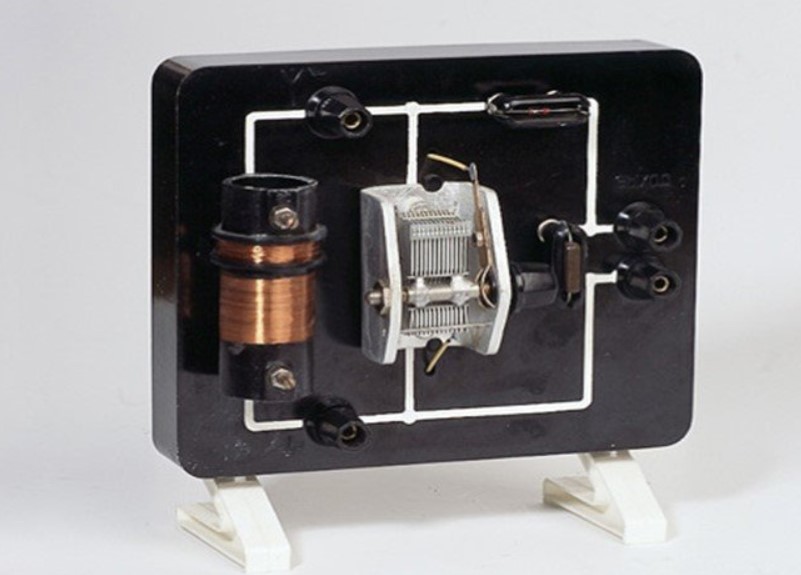

Устройство колебательного контура

Главные элементы: конденсатор и индуктивность

Колебательный контур — это электрическая цепь, состоящая из двух ключевых компонентов:

• Конденсатор (C). Конденсатор накапливает электрическую энергию в виде заряда на своих обкладках. Эта энергия создаёт электрическое поле, которое позже взаимодействует с магнитным полем индуктивности. Характеризуется ёмкостью (C), измеряемой в фарадах (Ф). Чем больше ёмкость, тем больше энергии он может накопить.
• Индуктивность (L). Катушка индуктивности накапливает энергию в виде магнитного поля, создаваемого током, протекающим через неё. Эта энергия используется для поддержания электрических колебаний. Характеризуется индуктивностью (L), измеряемой в генри (Гн). Чем больше индуктивность, тем сильнее создаваемое магнитное поле.

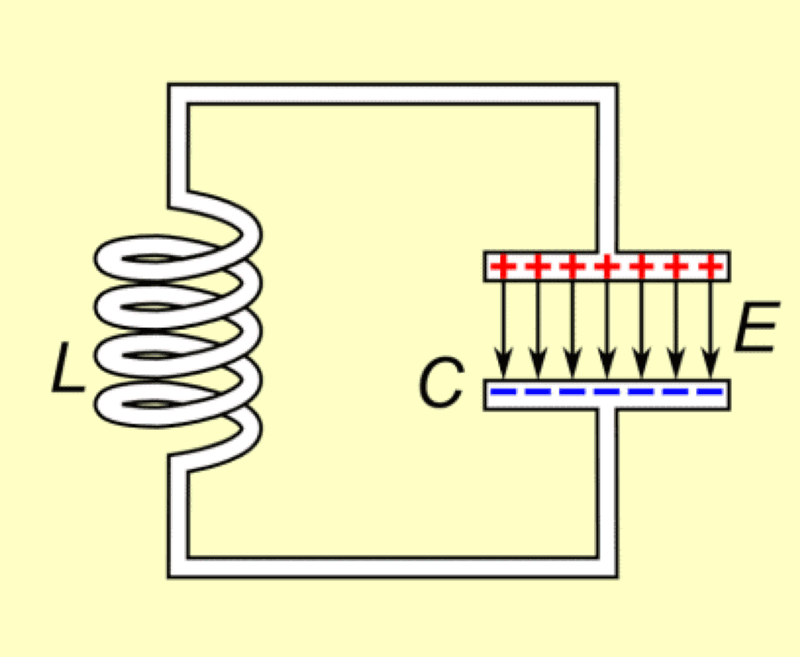

Как взаимодействуют индуктивность и ёмкость

Взаимодействие конденсатора и индуктивности формирует основу работы колебательного контура. Основной принцип заключается в периодическом обмене энергией между электрическим полем (конденсатор) и магнитным полем (индуктивность).

Цикл взаимодействия

1. Начальный заряд конденсатора. Конденсатор заряжается, создавая электрическое поле. Это поле удерживает энергию, которая готова перейти в магнитное поле.
2. Разрядка конденсатора через катушку. При разрядке конденсатора ток проходит через катушку, создавая магнитное поле. Индуктивность накапливает эту энергию.
3. Обратный ток (индукция). Магнитное поле катушки начинает уменьшаться, индуцируя обратный ток, который снова заряжает конденсатор, но с противоположной полярностью.
4. Обратная разрядка. Цикл повторяется, и энергия постоянно передаётся между электрическим и магнитным полями. Это создаёт устойчивые электрические колебания.

Особенности взаимодействия:

• Колебания возможны только при минимальных потерях энергии (например, низком сопротивлении цепи).
• Чем выше ёмкость или индуктивность, тем медленнее происходит обмен энергией, что снижает частоту колебаний.

Понятие резонансной частоты

Резонансная частота (\(f_0\)) — это частота, на которой контур производит свои колебания с максимальной амплитудой. На этой частоте происходит наиболее эффективный обмен энергией между конденсатором и индуктивностью. Формула для расчёта резонансной частоты:

\[
f_0 = \frac{1}{2 \pi \sqrt{L C}}
\]

где:

• \(f_0\) — резонансная частота (в герцах),
• \(L\) — индуктивность катушки (в генри),
• \(C\) — ёмкость конденсатора (в фарадах).

Зависимость резонансной частоты от параметров

Влияние ёмкости (C)

• Увеличение ёмкости снижает частоту, так как больший конденсатор дольше заряжается и разряжается.
• Например, если ёмкость удвоить, частота уменьшится примерно на 30%.

Влияние индуктивности (L)

• Увеличение индуктивности также снижает частоту, так как больший магнитный поток требует больше времени для индукции.
• Если индуктивность увеличивается в 4 раза, частота уменьшится в 2 раза.

Параметр	Влияние на резонансную частоту	Комментарий
Ёмкость C	Увеличение ёмкости снижает резонансную частоту	Контур «накапливает» больше энергии, колебания становятся медленнее.
Индуктивность L	Увеличение индуктивности снижает резонансную частоту	Катушка сильнее замедляет процесс передачи энергии.
Качество компонентов	Стабильность частоты повышается при использовании качественных элементов	Потери энергии в конденсаторе или катушке размывают резонанс.
Температура	Изменение температуры может влиять на частоту через параметры элементов	Некоторые конденсаторы и катушки меняют свои характеристики при нагреве.
Паразитная ёмкость	Увеличение паразитной ёмкости снижает резонансную частоту	Включает в себя ёмкость дорожек, корпуса и других компонентов схемы.
Частота возбуждения	Максимальная эффективность при совпадении внешней частоты с резонансной	При несоответствии частота контура теряет точность и эффективность.

Колебательный контур — это сбалансированная система, где индуктивность и ёмкость работают вместе для создания устойчивых электрических колебаний. Резонансная частота контура зависит от ёмкости и индуктивности, что позволяет точно настроить контур на определённую частоту, используемую в радиотехнике, фильтрах и других электронных схемах.

Роль конденсатора в колебательном контуре

Конденсатор играет ключевую роль в работе колебательного контура, выступая основным элементом, который накапливает и передаёт энергию в виде электрического поля.

1. Накопление энергии. Конденсатор заряжается, накапливая энергию в виде разности потенциалов между своими обкладками. Эта энергия описывается формулой:
\[
E = \frac{1}{2} C U^2
\]
где \(E\) — энергия, \(C\) — ёмкость, \(U\) — напряжение на обкладках.

2. Передача энергии. После накопления энергия передаётся через цепь катушке индуктивности. Когда конденсатор разряжается, ток начинает протекать через катушку, создавая магнитное поле. В момент полной разрядки конденсатора вся энергия оказывается в катушке в виде магнитного поля. Затем процесс повторяется в обратную сторону: магнитное поле катушки индуцирует ток, который снова заряжает конденсатор.

Этот непрерывный обмен энергией между электрическим и магнитным полями создаёт устойчивые колебания, при условии минимальных потерь в цепи.

Влияние ёмкости на резонансную частоту

Как мы уже знаем, резонансная частота (\(f_0\)) колебательного контура определяется как:

\[
f_0 = \frac{1}{2 \pi \sqrt{L C}}
\]

1. Чем больше ёмкость, тем ниже резонансная частота. Увеличение ёмкости увеличивает время, необходимое для зарядки и разрядки конденсатора. Это приводит к замедлению колебаний. Например, если ёмкость увеличить в 4 раза, резонансная частота снизится в 2 раза.
2. Чем меньше ёмкость, тем выше резонансная частота.  С уменьшением ёмкости конденсатор быстрее заряжается и разряжается, что ускоряет колебания.
3. Практическое влияние. В реальных устройствах, таких как радиоприёмники или генераторы, изменение ёмкости используется для настройки частоты колебаний. Например, варикапы (диоды с регулируемой ёмкостью) позволяют плавно менять резонансную частоту.

Конденсатор является источником электрической энергии в колебательном контуре, который, взаимодействуя с катушкой, создаёт устойчивые колебания. Ёмкость конденсатора прямо влияет на резонансную частоту: её увеличение замедляет колебания, а уменьшение ускоряет. Эти свойства позволяют точно настроить контур для работы в заданном диапазоне частот.

Выбор конденсатора для колебательного контура

Как подобрать ёмкость для заданной частоты

Повторенье — мать ученья! Поэтому в третий раз напоминаем главную формулу резонансная частоты (\(f_0\)) колебательного контура:
\[
f_0 = \frac{1}{2 \pi \sqrt{L C}}
\]

Чтобы подобрать ёмкость, необходимо знать требуемую резонансную частоту и индуктивность катушки. Перепишем формулу для вычисления ёмкости:
\[
C = \frac{1}{(2 \pi f_0)^2 L}
\]

Пошаговый алгоритм выбора ёмкости:

• Задайте желаемую резонансную частоту \(f_0\).
• Определите или измерьте индуктивность катушки \(L\).
• Подставьте значения в формулу, чтобы рассчитать необходимую ёмкость \(C\).

Например, для \(f_0 = 1\) МГц и \(L = 10\) мкГн, ёмкость будет:
\[
C = \frac{1}{(2 \pi \cdot 10^6)^2 \cdot 10^{-5}} = 25.33 \, \text{пФ}.
\]

Учёт погрешностей: ёмкость следует выбирать с запасом точности, поскольку небольшие отклонения могут привести к сдвигу резонансной частоты. Используйте конденсаторы с минимальным допуском (\(\pm1\%\) или меньше).

Влияние типа конденсатора на характеристики

Выбор типа конденсатора влияет на стабильность и качество работы колебательного контура. Рассмотрим популярные виды:

1. Керамические конденсаторы

• Преимущества: Компактность, широкий диапазон ёмкостей, низкая стоимость.
• Недостатки: Чувствительность к температурным изменениям (особенно в классах X7R и Y5V).
• Применение: Используются в приложениях, где высокая точность не критична.

2. Плёночные конденсаторы

• Преимущества: Высокая стабильность ёмкости, низкий уровень потерь (высокий \(Q\)-фактор).
• Недостатки: Большие размеры по сравнению с керамическими.
• Применение: Предпочтительны для высококачественных контуров, например, в аудио- и радиотехнике.

3. Танталовые конденсаторы

• Преимущества: Компактность, стабильность ёмкости во времени.
• Недостатки: Ограниченный рабочий диапазон частот, чувствительность к перенапряжениям.
• Применение: Меньше подходят для высокочастотных контуров, но используются в низкочастотных и импульсных схемах.

4. Слюдяные конденсаторы

• Преимущества: Исключительно высокая точность и стабильность.
• Недостатки: Высокая стоимость.
• Применение: В прецизионных и высокочастотных цепях.

Температурная стабильность и её значение

Температурные изменения влияют на ёмкость конденсаторов, что приводит к сдвигу резонансной частоты. Это особенно критично в устройствах, где точная настройка частоты важна, например, в радиоприёмниках и передатчиках.

1. Факторы температурной стабильности: у конденсаторов из разных материалов разные коэффициенты температурной зависимости (TCC). Например, у плёночных и слюдяных конденсаторов (TCC) практически отсутствует, тогда как у керамических он может быть значительным.

2. Как минимизировать влияние температуры: выбирайте конденсаторы с низким (TCC) для прецизионных схем (например, NP0/C0G для керамических). Используйте температурные компенсации, если контур работает в условиях с сильными перепадами температуры.

Для выбора конденсатора в колебательный контур необходимо учитывать не только расчёт ёмкости, но и тип конденсатора, его температурную стабильность и точность. В высокочастотных или критически точных приложениях предпочтительны плёночные или слюдяные конденсаторы. Правильный подбор конденсатора обеспечивает стабильную работу контура и предотвращает сдвиг резонансной частоты.

Примеры расчётов

Пример 1: Расчёт ёмкости для заданной резонансной частоты

Условие

Необходимо подобрать ёмкость \(C\) для колебательного контура, если:

• Резонансная частота \(f_0 = 1\) МГц,
• Индуктивность катушки L = 10 мкГн.

Для расчёта ёмкости используем формулу резонансной частоты:
\[
f_0 = \frac{1}{2 \pi \sqrt{L C}}
\]
Перепишем её для вычисления ёмкости:
\[
C = \frac{1}{(2 \pi f_0)^2 L}
\]

Решение

1. Подставляем известные значения:
\[
f_0 = 1 \, \text{МГц} = 10^6 \, \text{Гц}, \quad L = 10 \, \mu\text{Гн} = 10^{-5} \, \text{Гн}.
\]

2. Вычисляем знаменатель:
\[
(2 \pi f_0)^2 = (2 \cdot 3.1416 \cdot 10^6)^2 =
\]
\[
= (6.2832 \cdot 10^6)^2 = 3.9478 \cdot 10^{13}.
\]

3. Находим ёмкость:
\[
C = \frac{1}{3.9478 \cdot 10^{13} \cdot 10^{-5}} =
\]
\[
= \frac{1}{3.9478 \cdot 10^8} = 2.53 \cdot 10^{-9} \, \text{Ф}.
\]

4. Окончательный результат:
\[
C = 2.53 \, \text{нФ}.
\]

Пример 2: Расчёт резонансной частоты для заданных ёмкости и индуктивности

Условие

Определить резонансную частоту \(f_0\) колебательного контура, если:

• Ёмкость C = 100 пФ,
• Индуктивность L = 25 мкГн.

Резонансная частота вычисляется по формуле:
\[
f_0 = \frac{1}{2 \pi \sqrt{L C}}.
\]

Решение

1. Подставляем значения:
\[
C = 100 \, \text{пФ} = 100 \cdot 10^{-12} \, \text{Ф},
\]
\[
\quad L = 25 \, \mu\text{Гн} = 25 \cdot 10^{-6} \, \text{Гн}.
\]

2. Вычисляем произведение \(L C\):
\[
L C = (25 \cdot 10^{-6}) \cdot (100 \cdot 10^{-12}) =
\]
\[
= 25 \cdot 10^{-18} = 2.5 \cdot 10^{-17}.
\]

3. Берём квадратный корень:
\[
\sqrt{L C} = \sqrt{2.5 \cdot 10^{-17}} \approx 5 \cdot 10^{-9}.
\]

4. Находим резонансную частоту:
\[
f_0 = \frac{1}{2 \pi \cdot 5 \cdot 10^{-9}} =
\]
\[
= \frac{1}{3.1416 \cdot 10^{-8}} \approx 31.83 \cdot 10^6 \, \text{Гц}.
\]

5. Окончательный результат:
\[
f_0 = 31.83 \, \text{МГц}.
\]

Эти примеры показывают, как использовать основные формулы колебательного контура для расчётов. Это важно при проектировании контуров, чтобы обеспечить их точное соответствие заданным частотам.

Практическое применение конденсатора в контуре

Настройка радиоприёмников: как конденсатор позволяет менять частоту настройки

Колебательный контур в радиоприёмнике отвечает за выбор сигнала с нужной частотой из множества сигналов, поступающих на антенну.

1. Как это работает: Резонансная частота контура определяется ёмкостью конденсатора и индуктивностью катушки. Изменяя ёмкость, можно настроить контур на резонанс с сигналом определённой частоты.
2. Переменные конденсаторы: В старых радиоприёмниках использовались переменные конденсаторы, у которых можно было механически изменять ёмкость.
   • Современные приёмники часто используют варикапы — диоды с ёмкостью, регулируемой напряжением.
3. Пример: При настройке FM-радио на частоту 100 МГц контур автоматически изменяет ёмкость, чтобы резонансная частота совпала с частотой радиосигнала.

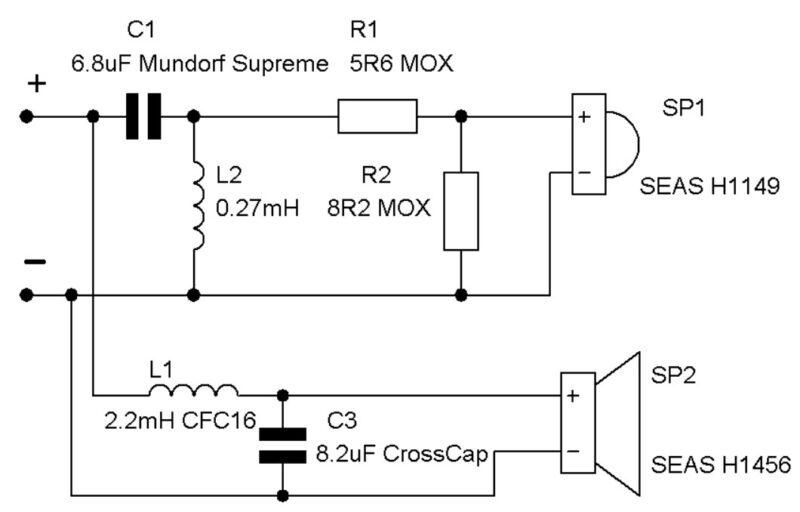

Использование в фильтрах: выделение и подавление определённых частот

Фильтры на основе колебательных контуров позволяют управлять спектром сигналов, выделяя нужные частоты и подавляя нежелательные.

1. Типы фильтров: Полосовые фильтры: Пропускают сигналы только в заданном диапазоне частот. Используются в радиопередатчиках для выделения рабочего диапазона. Режекторные фильтры: Подавляют сигналы определённой частоты (например, для устранения помех).
2. Принцип работы: При резонансе контур имеет минимальное сопротивление (для последовательного контура) или максимальное (для параллельного). Это свойство используется для формирования частотной характеристики фильтра.
3. Пример: В аудиотехнике фильтры помогают разделять низкие, средние и высокие частоты для воспроизведения на соответствующих динамиках.

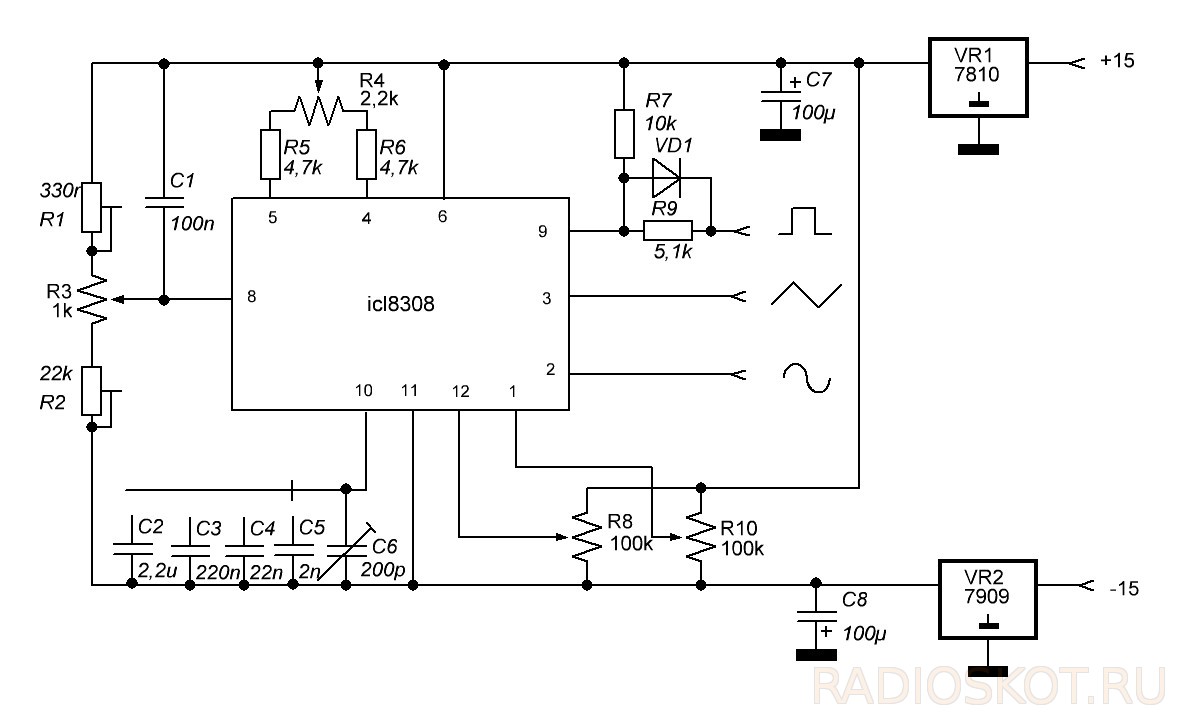

Применение в генераторах сигналов

Колебательные контуры являются основой генераторов сигналов, используемых в радиоэлектронике и измерительных приборах.

1. Как работают генераторы: Колебательный контур создаёт устойчивые колебания за счёт обмена энергией между конденсатором и катушкой. Для поддержания этих колебаний к цепи добавляют активные элементы, такие как транзисторы или операционные усилители.
2. Типы сигналов: Генераторы с конденсатором и индуктивностью могут создавать синусоидальные сигналы высокой частоты. Путём изменения ёмкости или индуктивности можно регулировать частоту выходного сигнала.
3. Пример: Генераторы используются в радиопередатчиках для формирования несущей частоты, а также в осциллографах и других измерительных приборах для тестирования электронных схем.

Как видите, конденсаторы в колебательных контурах находят широкое применение в радиоэлектронике:

• Они обеспечивают настройку на нужные частоты в приёмниках.
• Используются в фильтрах для управления частотным спектром.
• Являются основой для создания генераторов сигналов.

Эти свойства делают конденсаторы незаменимым элементом в устройствах для передачи, приёма и обработки сигналов.

Особенности использования конденсаторов

Влияние паразитных эффектов

1. Утечка тока. Даже в идеальных условиях конденсатор не полностью изолирован, и небольшой ток может утекать через диэлектрик. Это особенно заметно в электролитических конденсаторах, где качество диэлектрика играет ключевую роль. Утечка приводит к постепенной потере заряда и снижению эффективности контура.
2. Сопротивление (ESR). Эквивалентное последовательное сопротивление (ESR) влияет на потери энергии в контуре. Высокое ESR вызывает нагрев и снижает качество резонанса. Для высокочастотных приложений важно использовать конденсаторы с низким ESR, такие как керамические или плёночные.
3. Потери энергии. При работе с высокими частотами в конденсаторе возникают диэлектрические потери, зависящие от материала диэлектрика. Влияние становится критичным в мощных радиопередатчиках и высокоточных фильтрах.

Как правильно выбрать и подключить конденсатор для стабильной работы

1. Выбор ёмкости. Подбирайте ёмкость на основе расчётной резонансной частоты. Убедитесь, что конденсатор соответствует требованиям к точности и температурной стабильности.
2. Выбор типа конденсатора. Керамические: Подходят для высокочастотных приложений, так как имеют низкое ESR и хорошую стабильность. Плёночные: Используются в цепях с высокими токами из-за низких потерь. Электролитические: Хороши для низкочастотных цепей, но менее стабильны при высоких частотах.
3. Правильное подключение. Избегайте длинных выводов и дорожек на печатной плате, чтобы минимизировать индуктивность. Убедитесь, что полярные конденсаторы (например, электролитические) подключены правильно, чтобы избежать их повреждения.

Рекомендации по проверке и замене конденсаторов в контуре

1. Проверка работоспособности. Используйте мультиметр для проверки сопротивления и утечки. Для измерения ESR потребуется специальный измерительный прибор.
2. Замена. При замене убедитесь, что новый конденсатор имеет подходящие параметры (ёмкость, напряжение, тип). Если оригинальный компонент недоступен, выберите аналог с лучшими характеристиками.
3. Предотвращение повреждений. Устанавливайте конденсаторы с запасом по напряжению, чтобы избежать их выхода из строя при скачках напряжения. Следите за температурой окружающей среды, особенно в мощных устройствах.

Конденсатор является ключевым элементом, обеспечивающим обмен энергией и настройку резонансной частоты. Его свойства напрямую влияют на стабильность и эффективность работы контура. Используйте точные расчёты для подбора ёмкости и индуктивности. При выборе компонентов обращайте внимание на их ESR, температурную стабильность и частотный диапазон.

Конденсаторы продолжают играть важную роль в современных технологиях, включая беспроводные системы, 5G-оборудование и устройства интернета вещей (IoT). А совершенствование материалов и методов производства делает их ещё более эффективными для высокочастотных и мощных устройств.
