Конденсаторы: Ёмкость, Напряжение и Заряд

Что значит конденсатор

Конденсатор – это электрическое устройство, предназначенное для накопления и хранения электрического заряда. Он состоит из двух проводящих пластин, называемых обкладками, которые разделены слоем изоляционного материала, известного как диэлектрик.

Работа конденсатора основана на его способности удерживать электрический заряд, создавая электрическое поле между обкладками. Когда к обкладкам прикладывается напряжение, одна из них накапливает положительный заряд, а другая – отрицательный. При этом между обкладками не происходит прямого контакта благодаря диэлектрику, что позволяет сохранить заряд.

Основные характеристики конденсатора:

• Емкость (С): это способность конденсатора накапливать заряд, измеряется в фарадах (Ф).
• Рабочее напряжение (U): максимально допустимое напряжение, при котором конденсатор функционирует без повреждений.
• Заряд (Q): величина заряда, накопленного конденсатором, связанная с напряжением и емкостью через формулу
  Q=C⋅U.

Конденсаторы бывают разных типов, включая электролитические, керамические, пленочные и т.д. Каждый тип имеет свои особенности конструкции и применения.

Роль конденсаторов в электрических цепях

Конденсаторы играют важную роль в самых разнообразных электрических и электронных устройствах. Их функции зависят от конкретной задачи и схемы, но можно выделить несколько ключевых применений:

1. Сглаживание пульсаций напряжения: В источниках питания конденсаторы используются для выравнивания напряжения. Они хранят энергию во время повышений напряжения и отдают её при его снижении, создавая более стабильное выходное напряжение.
2. Фильтрация сигналов: В схемах обработки сигналов конденсаторы применяются для фильтрации высокочастотных или низкочастотных компонентов. Например, они могут блокировать постоянный ток, пропуская переменный.
3. Создание временных задержек:
   В комбинации с резисторами конденсаторы формируют временные задержки в цепях. Такая функция востребована в таймерах, генераторах импульсов и других устройствах.
4. Хранение энергии: Конденсаторы способны временно накапливать энергию, что используется в схемах резервного питания или импульсных системах, например, для вспышек в фотоаппаратах.
5. Переключение и разряд: В некоторых устройствах, таких как дефибрилляторы или лазерные системы, конденсаторы обеспечивают резкий выброс накопленной энергии в короткий промежуток времени.
6. Коррекция коэффициента мощности: В энергосистемах конденсаторы помогают компенсировать реактивную мощность, улучшая эффективность передачи электроэнергии и снижая нагрузку на сеть.

Конденсаторы незаменимы в современной электронике, от простых бытовых устройств до сложных систем в промышленности и науке. Их универсальность делает их одним из ключевых компонентов любой электрической схемы.

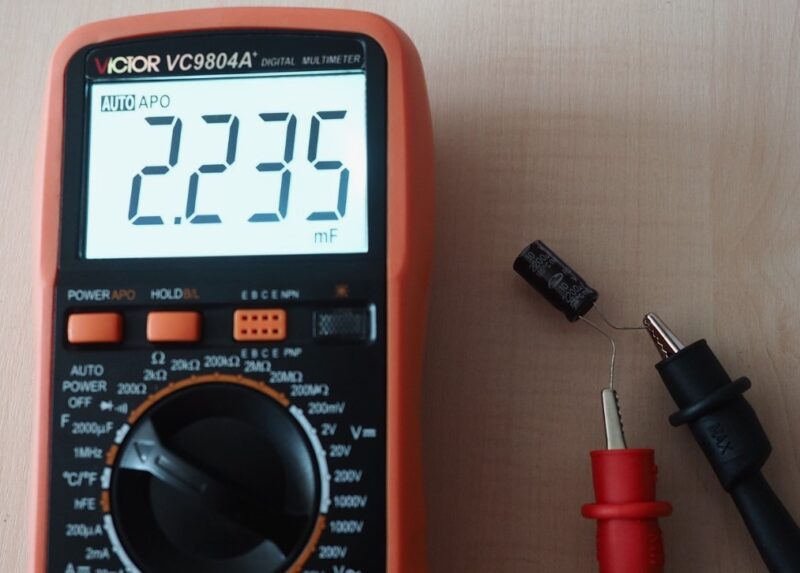

Емкость конденсатора

Определение емкости и ее единицы измерения

Емкость – это физическая величина, характеризующая способность конденсатора накапливать электрический заряд при приложенном напряжении. Она определяется как отношение заряда $Q$ на обкладках конденсатора к разности потенциалов $U$ между ними:

$$C=\frac{Q}{U}$$

Единицей измерения емкости в Международной системе единиц (СИ) является фарад (Ф). Один фарад равен емкости конденсатора, который накапливает заряд в 1 кулон при приложенном напряжении в 1 вольт:

$$1\text{Ф}=1\frac{\text{Кл}}{\text{В}}$$

В реальных устройствах емкость чаще измеряется в меньших единицах:

• Микрофарады ($\mu \text{Ф}$) $=10^{-6}\text{Ф}$
• Нанофарады ($\text{нФ}$) $=10^{-9}\text{Ф}$
• Пикофарады ($\text{пФ}$) $=10^{-12}\text{Ф}$

Зависимость емкости от размеров, формы и диэлектрика

Емкость конденсатора зависит от нескольких факторов:

1. Площади обкладок ($A$): Чем больше площадь обкладок, тем больше заряд они могут удерживать, следовательно, емкость увеличивается.
2. Расстояния между обкладками ($d$): Чем меньше расстояние между обкладками, тем сильнее электрическое поле, и тем выше емкость.
3. Свойств диэлектрика: Диэлектрик увеличивает емкость за счет своей диэлектрической проницаемости (${\epsilon }_r$), которая показывает, во сколько раз электрическая емкость с данным материалом выше, чем с вакуумом.

Общая формула для емкости плоского конденсатора:

$$C={\epsilon }_0{\epsilon }_r\frac{A}{d}$$

где:

• ${\epsilon }_0$ – электрическая постоянная ($8.85\cdot 10^{-12}\text{Ф/м}$),
• ${\epsilon }_r$ – относительная диэлектрическая проницаемость,
• $A$ – площадь обкладок,
• $d$ – расстояние между обкладками.

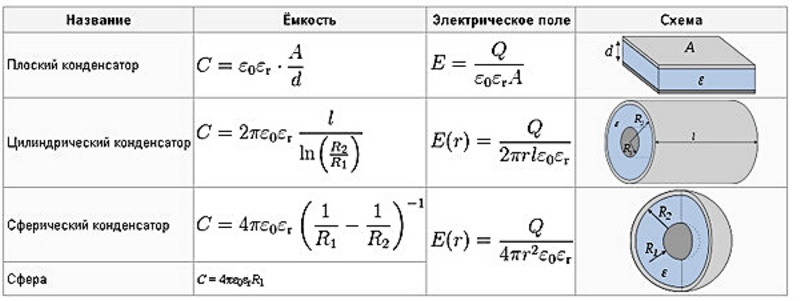

Формулы для расчета емкости различных типов конденсаторов

1. Плоский конденсатор:

$$C={\epsilon }_0{\epsilon }_r\frac{A}{d}$$

Применяется для конденсаторов с плоскими параллельными обкладками.

2. Цилиндрический конденсатор:

$$C=\frac{2\pi {\epsilon }_0{\epsilon }_{r}L}{\ln \left(\frac{r_2}{r_1}\right)}$$

где:

• • $L$ – длина цилиндра,
  • $r_1$ – радиус внутреннего цилиндра,
  • $r_2$ – радиус внешнего цилиндра.
    Этот тип конденсаторов используется в коаксиальных кабелях и других цилиндрических конструкциях.

3. Сферический конденсатор:

$$C=4\pi {\epsilon }_0{\epsilon }_r\frac{r_1{r}_2}{r_2-r_1}$$

где:

• • $r_1$ – радиус внутренней сферы,
  • $r_2$ – радиус внешней сферы.
    Такие конденсаторы встречаются в специальных приложениях, например, в радиотехнике.

Эти формулы учитывают геометрические особенности и материалы, что позволяет точно рассчитать емкость в зависимости от конструкции конденсатора.

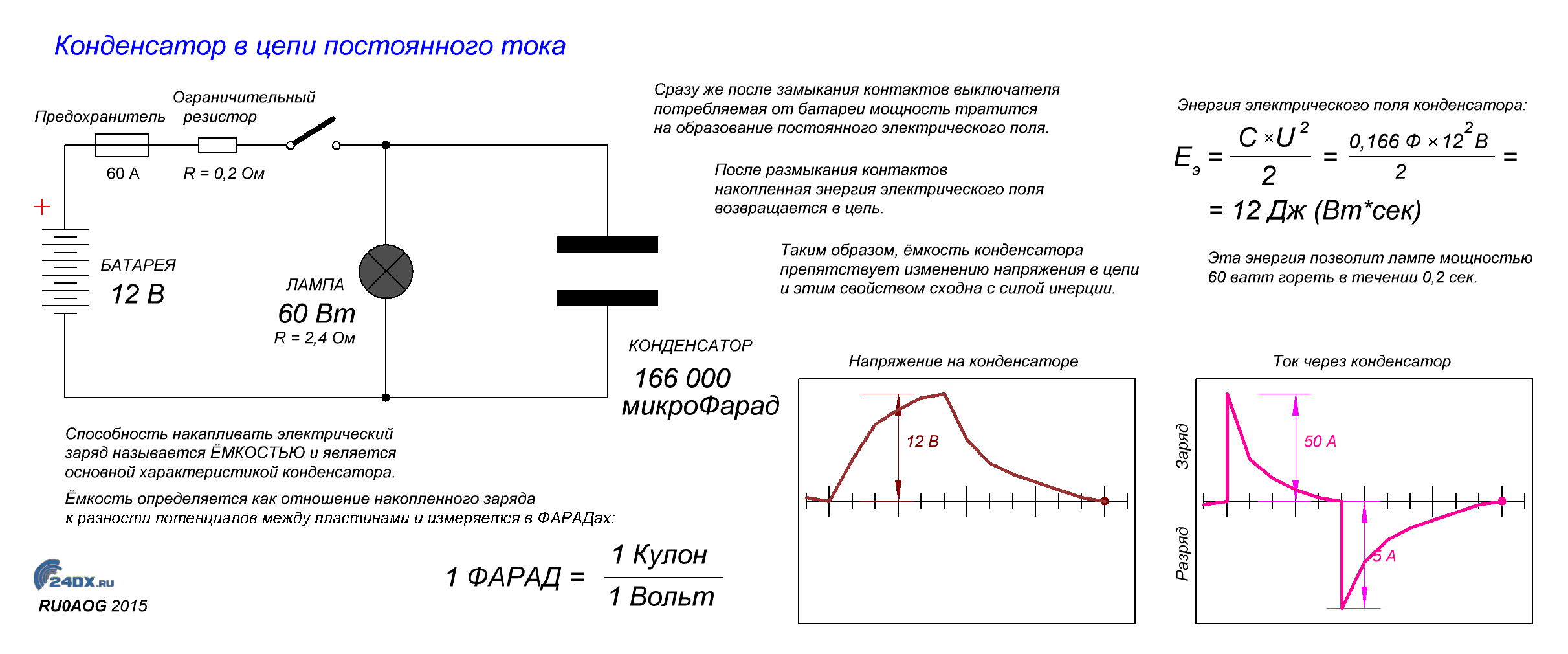

Напряжение конденсатора

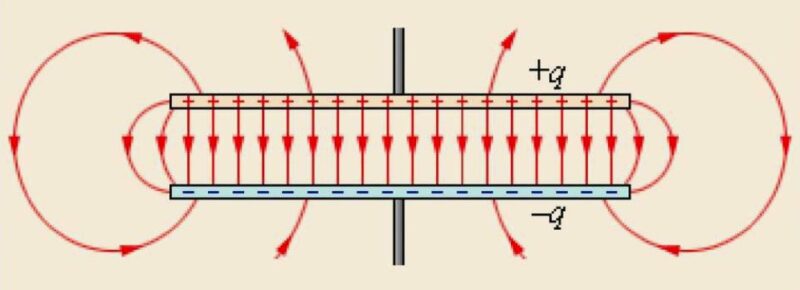

Понятие напряжения на обкладках конденсатора

Напряжение на обкладках конденсатора – это разность электрических потенциалов между его положительной и отрицательной обкладками. Оно возникает в результате накопления зарядов на обкладках: положительного на одной и отрицательного на другой.

Физический смысл напряжения заключается в том, что оно определяет, насколько сильно заряды стремятся двигаться в электрическом поле, создаваемом конденсатором. Напряжение измеряется в вольтах (В) и обозначается символом $U$.

Если к обкладкам конденсатора подключить источник электрической энергии (например, батарею), то напряжение на обкладках будет соответствовать напряжению источника. После отключения источника заряды остаются на обкладках, поддерживая разность потенциалов.

Зависимость напряжения от заряда и емкости

Напряжение, накопленное на обкладках конденсатора, связано с его зарядом и емкостью по формуле:

$$U=\frac{Q}{C}$$

где:

• $U$ – напряжение на обкладках (в вольтах),
• $Q$ – заряд на обкладках (в кулонах),
• $C$ – емкость конденсатора (в фарадах).

Из этой формулы видно:

• При фиксированном заряде напряжение уменьшается с увеличением емкости. Это объясняет, почему конденсаторы с большой емкостью способны хранить больше энергии при том же напряжении.
• При фиксированной емкости напряжение пропорционально заряду: чем больше заряд, тем выше напряжение.

Пример: если емкость конденсатора составляет $10\mu \text{Ф}$, а заряд $50\mu \text{Кл}$, напряжение на его обкладках составит:

$$U=\frac{50\cdot 10^{-6}}{10\cdot 10^{-6}}=5\text{В}$$

Максимально допустимое напряжение

Максимально допустимое напряжение – это предельное напряжение, при превышении которого конденсатор может быть поврежден или разрушен. Это значение указывается производителем и зависит от типа и конструкции конденсатора, а также от свойств используемого диэлектрика.

Когда напряжение превышает допустимое, возможны следующие последствия:

1. Пробой диэлектрика: Диэлектрик теряет свои изоляционные свойства, что приводит к короткому замыканию между обкладками.
2. Перегрев и разрушение: В некоторых случаях превышение напряжения вызывает перегрев, плавление материалов или взрыв (особенно у электролитических конденсаторов).
3. Ухудшение характеристик: Даже при небольшом превышении напряжения может происходить деградация диэлектрика, что снижает срок службы устройства.

Чтобы избежать проблем, следует выбирать конденсатор с запасом по напряжению. Обычно рекомендуется, чтобы максимально допустимое напряжение конденсатора было как минимум на 20–30% выше предполагаемого рабочего напряжения в цепи.

Если в схеме требуется напряжение например 12 В, оптимально выбрать конденсатор с рабочим напряжением не менее 16 В.

Максимально допустимое напряжение является ключевым параметром при проектировании и выборе компонентов для электрических цепей.

Заряд конденсатора

Что такое заряд на обкладках

Заряд на обкладках конденсатора – это количество электрических зарядов, накопленных на каждой из его обкладок.

Когда к конденсатору прикладывается напряжение, на одной из обкладок собираются положительные заряды ($+Q$), а на другой – равное по величине, но противоположное по знаку количество отрицательных зарядов ($-Q$). Эти заряды удерживаются за счет электрического поля, созданного между обкладками, и изолируются друг от друга слоем диэлектрика.

Заряд на обкладках не является абсолютно свободным. Он связан с напряжением, прикладываемым к конденсатору, и емкостью конденсатора.

Зависимость заряда от емкости и напряжения

Заряд, накопленный на обкладках конденсатора, определяется по формуле:

$$Q=C\cdot U$$

где:

• $Q$ – заряд на обкладках (в кулонах),
• $C$ – емкость конденсатора (в фарадах),
• $U$ – напряжение на обкладках (в вольтах).

Эта формула показывает:

• Заряд прямо пропорционален емкости: чем больше емкость, тем больше заряд может храниться при одном и том же напряжении.
• Заряд также прямо пропорционален напряжению: увеличение напряжения приводит к увеличению накопленного заряда.

Пример: Если конденсатор имеет емкость $5\mu \text{Ф}$ и напряжение $12\text{В}$, заряд на его обкладках будет:

$$Q=5\cdot 10^{-6}\cdot 12=60\cdot 10^{-6}\text{Кл}=60\mu \text{Кл}$$

Примеры распределения заряда в различных условиях

1. Идеальный изолированный конденсатор: Если конденсатор заряжен и отключен от источника напряжения, заряд на его обкладках остается неизменным. Это связано с тем, что в идеальном случае заряды не могут утечь через диэлектрик или внешние цепи.

2. Последовательное соединение конденсаторов: При последовательном соединении одинаковые заряды накапливаются на всех конденсаторах, несмотря на то, что их напряжения могут различаться. Заряд для всей цепи определяется по минимальной эквивалентной емкости. Формула для расчета эквивалентной емкости:

$$\frac{1}{C_{\text{экв}}}=\frac{1}{C_1}+\frac{1}{C_2}+\dots +\frac{1}{C_n}$$

При этом общий заряд:

$$Q_{\text{общий}}=C_{\text{экв}}\cdot U_{\text{общий}}$$

3. Параллельное соединение конденсаторов: В параллельной цепи общий заряд распределяется между конденсаторами пропорционально их емкостям. Заряды каждого конденсатора рассчитываются как $Q_i=C_i\cdot U$, где напряжение $U$ одинаково для всех. Формула для общей емкости:

$$C_{\text{экв}}=C_1+C_2+\dots +C_n$$

4. Разряд через резистор: При разряде конденсатора через резистор его заряд убывает по экспоненциальному закону:

$$Q(t)=Q_0\cdot e^{-\frac{t}{RC}}$$

где:

• $Q_0$ – начальный заряд,
• $R$ – сопротивление резистора,
• $C$ – емкость конденсатора,
• $t$ – время разряда.

В таких условиях заряд плавно переходит от обкладок конденсатора в цепь.

Распределение заряда на обкладках конденсатора напрямую зависит от внешних условий (напряжения, соединений в цепи) и свойств самого конденсатора. Это делает его важным элементом, регулирующим ток и энергию в электрических схемах.

Связь между емкостью, напряжением и зарядом

Физический смысл взаимосвязи величин

Основная связь между емкостью ($C$), напряжением ($U$) и зарядом ($Q$) выражается формулой:

$$Q=C\cdot U$$

Эта формула описывает, как взаимодействуют три величины:

• Емкость ($C$): характеризует способность конденсатора накапливать заряд при заданном напряжении. Чем больше емкость, тем больше заряд может быть накоплен.
• Напряжение ($U$): определяет разность потенциалов между обкладками конденсатора, создавая электрическое поле, которое удерживает заряд.
• Заряд ($Q$): общее количество электрических зарядов, накопленных на обкладках.

Физический смысл:

• Емкость описывает «емкость» конденсатора, то есть способность хранить большее количество заряда при том же напряжении.
• Если емкость фиксирована, заряд прямо пропорционален приложенному напряжению.
• Увеличение напряжения приводит к накоплению большего количества заряда, но только до максимально допустимого значения, при котором диэлектрик не разрушается.

Таблица, что описывает взаимосвязь между ёмкостью, напряжением и зарядом в конденсаторах:

Параметр	Обозначение	Единица измерения	Описание
Ёмкость конденсатора	$C$	Фарад (Ф)	Способность конденсатора накапливать заряд при заданном напряжении. Зависит от площади обкладок, расстояния между ними и диэлектрика.
Заряд	$Q$	Кулон (Кл)	Количество электрических зарядов, накопленных на обкладках конденсатора. Прямо пропорционален ёмкости и напряжению.
Напряжение	$U$	Вольт (В)	Разность потенциалов между обкладками конденсатора. Определяет силу электрического поля.
Формула для заряда	$Q=C\cdot U$	—	Формула для расчёта заряда на обкладках. Заряд пропорционален ёмкости и напряжению.
Максимально допустимое напряжение	$U_{\text{max}}$	Вольт (В)	Максимальное напряжение, при котором конденсатор может безопасно работать. Превышение этого значения может повредить диэлектрик.

Примеры расчетов для практических задач

Пример 1: Заряд на обкладках

Задача: Конденсатор имеет емкость $C=10\mu \text{Ф}$ и подключен к источнику напряжения $U=12\text{В}$. Какой заряд накопится на его обкладках?

Решение: Используем формулу $Q=C\cdot U$:

$$Q=10\cdot 10^{-6}\cdot 12=120\cdot 10^{-6}\text{Кл}=120\mu \text{Кл}$$

Ответ: Заряд на обкладках составляет $120\mu \text{Кл}$.

Пример 2: Расчет напряжения

Задача: На конденсаторе с емкостью $C=50\text{мкФ}$ накоплен заряд $Q=250\mu \text{Кл}$. Какое напряжение на его обкладках?

Решение: Используем формулу $U=\frac{Q}{C}$:

$$U=\frac{250\cdot 10^{-6}}{50\cdot 10^{-6}}=5\text{В}$$

Ответ: Напряжение на обкладках равно $5\text{В}$.

Пример 3: Емкость конденсатора

Задача: На обкладках конденсатора при напряжении $U=10\text{В}$ накопился заряд $Q=100\mu \text{Кл}$. Какова емкость конденсатора?

Решение: Используем формулу $C=\frac{Q}{U}$:

$$C=\frac{100\cdot 10^{-6}}{10}=10\cdot 10^{-6}\text{Ф}=10\mu \text{Ф}$$

Ответ: Емкость конденсатора составляет $10\mu \text{Ф}$.

Пример 4: Энергия, запасенная в конденсаторе

Задача: Конденсатор с емкостью $5\mu \text{Ф}$ заряжен до напряжения $20\text{В}$. Какова энергия, накопленная в конденсаторе?

Решение: Энергия конденсатора рассчитывается по формуле:

$$W=\frac{1}{2}C{U}^2$$

Подставляем значения:

$$W=\frac{1}{2}\cdot 5\cdot 10^{-6}\cdot 20^2=\frac{1}{2}\cdot 5\cdot 10^{-6}\cdot 400=1\cdot 10^{-3}\text{Дж}=1\text{мДж}$$

Ответ: Энергия, накопленная в конденсаторе, составляет $1\text{мДж}$.

Связь между емкостью, напряжением и зарядом позволяет точно рассчитать параметры конденсатора для различных условий. Практические задачи подчеркивают важность правильного выбора емкости и напряжения, чтобы обеспечить надежную работу электрических цепей.

Типы конденсаторов

Электролитические конденсаторы

Электролитические конденсаторы имеют высокую емкость благодаря использованию тонкого оксидного слоя в качестве диэлектрика. Они делятся на алюминиевые, танталовые и ниобиевые.

• Особенности: Высокая емкость ($1\mu \text{Ф}$ – сотни тысяч микрофарад). Полярные: должны подключаться с соблюдением полярности (плюс к плюсу, минус к минусу). Компактные размеры относительно емкости.
• Диапазоны напряжений: Обычно от $6.3\text{В}$ до $450\text{В}$$450\; \backslash ,\; \backslash text\{В\}$.
• Применение: Гладкость пульсаций в блоках питания, накопление энергии.
• Недостатки: Ограниченный срок службы (из-за высыхания электролита). Низкая стабильность параметров при температурных колебаниях.

Керамические конденсаторы

Керамические конденсаторы используют слои керамики как диэлектрик. Их конструкция обеспечивает широкий диапазон параметров.

• Особенности: Низкая емкость ($1\text{пФ}$ – $1\mu \text{Ф}$). Неполярные: можно подключать в любом направлении. Высокая стабильность параметров.
• Диапазоны напряжений: От нескольких вольт до $50\text{кВ}$.
• Применение: Высокочастотные цепи, блокировка помех, фильтрация сигналов.
• Недостатки: Ограниченная емкость. У некоторых типов (например, с классом X7R) возможны отклонения параметров при изменении температуры.

Плёночные конденсаторы

Плёночные конденсаторы используют полимерные пленки (например, полиэтилентерефталат или полипропилен) в качестве диэлектрика.

• Особенности: Емкость ($100\text{пФ}$ – $10\mu \text{Ф}$). Неполярные. Высокая долговечность и стабильность параметров.
• Диапазоны напряжений: От $50\text{В}$ до $2\text{кВ}$ и выше.
• Применение: Прецизионные схемы, фильтры, цепи переменного тока.
• Недостатки: Большие размеры при высокой емкости.

Слюдяные конденсаторы

Слюдяные конденсаторы изготавливаются с использованием слюды как диэлектрика.

• Особенности: Очень высокая стабильность параметров. Емкость ($1\text{пФ}$ – $10\text{нФ}$).
• Диапазоны напряжений: Обычно до $500\text{В}$.
• Применение: Радиочастотные схемы, измерительные устройства.
• Недостатки: Высокая стоимость. Ограниченная емкость.

Суперконденсаторы (ионисторы)

Суперконденсаторы обладают чрезвычайно высокой емкостью благодаря использованию эффекта двойного электрического слоя.

• Особенности: Емкость ($0.1\text{Ф}$ – несколько тысяч фарад). Медленный разряд.
• Диапазоны напряжений: Обычно до $2.7\text{В}$ (одна ячейка), но могут объединяться в батареи.
• Применение: Хранение энергии, резервное питание.
• Недостатки: Низкое рабочее напряжение одной ячейки. Более высокая стоимость по сравнению с другими типами.

Бумажные конденсаторы

Бумажные конденсаторы использовали бумагу, пропитанную маслом или воском, в качестве диэлектрика.

• Особенности: Устаревшая технология. Емкость ($0.01\mu \text{Ф}$ – $1\mu \text{Ф}$).
• Диапазоны напряжений: До 600 В.
• Применение: Ранее применялись в радиоаппаратуре и силовых цепях.
• Недостатки: Низкая надежность, большие размеры.

Каждый тип конденсаторов имеет свои преимущества и недостатки. Выбор конкретного вида зависит от требований к емкости, напряжению, стабильности и условиям эксплуатации.

Выбор конденсатора

Критерии выбора

1. Емкость (C$$)
   • Определяет, сколько заряда может накопить конденсатор при заданном напряжении.
   • Емкость выбирается в соответствии с требованиями схемы: от пикофарад в высокочастотных цепях до тысяч микрофарад в блоках питания.
   • Рекомендуется использовать конденсаторы с небольшим запасом емкости (10-20%), чтобы компенсировать возможные отклонения параметров.
2. Рабочее напряжение (U$U$)
   • Максимальное напряжение, при котором конденсатор может безопасно работать.
   • Всегда выбирайте конденсатор с рабочим напряжением, превышающим расчетное на 25-50% для надежности.
3. Тип конденсатора
   • Электролитические: для цепей постоянного тока, фильтрации и сглаживания напряжения.
   • Керамические: для высокочастотных цепей и блокировки помех.
   • Плёночные: для цепей переменного тока, фильтров и точных измерений.
   • Суперконденсаторы: для хранения энергии и резервного питания.
   • Выбор типа зависит от сочетания требуемых параметров (емкости, напряжения, стабильности).

Учет условий эксплуатации

1. Температурный режим. Конденсаторы имеют рабочий диапазон температур от -40 до +120 С для большинства. При низких температурах электролитические конденсаторы теряют емкость, а высокие температуры ускоряют их старение. Для сложных условий эксплуатации используйте термостабильные типы (например, керамические X7R или плёночные).
2. Частотные характеристики. На высоких частотах емкость и эквивалентное последовательное сопротивление (ESR) становятся критическими. Для высокочастотных схем выбирайте керамические или слюдяные конденсаторы с низким ESR.
3. Механические и электрические нагрузки. Учитывайте вибрации, удары и возможность импульсных перегрузок. Для промышленных применений выбирайте компоненты с повышенной механической стойкостью.
4. Долговечность. Электролитические конденсаторы имеют ограниченный срок службы, зависящий от температуры и тока утечки. Для длительных применений используйте долговечные типы, такие как плёночные или керамические.

Роль конденсаторов в электротехнике

Конденсаторы играют ключевую роль в современных электрических и электронных устройствах. Они используются для:

• Накопления и хранения энергии.
• Сглаживания пульсаций напряжения в блоках питания.
• Блокировки и фильтрации помех.
• Реализации резонансных контуров и стабилизации частот.

Эти устройства универсальны и незаменимы, как в бытовой электронике, так и в сложных промышленных системах.

Советы по применению

1. Выбор с запасом: Используйте конденсаторы с запасом по напряжению и емкости, чтобы обеспечить надежность и продлить срок службы.
2. Контроль температуры: Избегайте перегрева компонентов, особенно электролитических конденсаторов, так как это ускоряет их износ.
3. Правильная установка: Учитывайте полярность при работе с электролитическими конденсаторами. Неправильное подключение может привести к разрушению устройства.
4. Регулярное обслуживание: Проверяйте состояние конденсаторов в старых устройствах. Вздутие или утечка электролита сигнализируют о необходимости замены.
5. Проверка частотных параметров: Убедитесь, что выбранный конденсатор соответствует рабочей частоте цепи, чтобы избежать резонанса или перегрева.

Так что конденсаторы – это основа стабильной работы электрических схем. Грамотный выбор, установка и эксплуатация обеспечат долгую службу устройства и надежность всей схемы.

Литература

• Иванова Н.Ю., Электрические конденсаторы — скачать PDF книгу или читать онлайн
