Маркировка конденсаторов играет ключевую роль в электротехнической практике, так как она позволяет легко и быстро определить важнейшие характеристики компонентов. Верная идентификация параметров этих элементов, таких как ёмкость, напряжение и тип, необходима для обеспечения надёжности и правильной работы электрических схем.
Зачем нужна маркировка
Она предоставляет всю необходимую информацию для правильного его использования в электрических цепях. Позволяет быстро определить, какой именно компонент требуется для конкретной схемы, без необходимости искать его технические характеристики в документации или на упаковке. Это особенно важно в случае мелких компонентов, таких как SMD (Surface Mount Devices) конденсаторы, где пространство для маркировки ограничено.
Маркировка на принципиальных схемах
Включает в себя обозначения, которые помогают определить их тип, номинал, полярность и дополнительные характеристики. Вот основные элементы, которые следует учитывать:
Графическое обозначение
- Неполярные конденсаторы обозначаются двумя параллельными линиями одинаковой длины.
- Полярные (электролитические) обозначаются одной прямой и одной изогнутой (или короткой) линией. Прямая линия указывает на положительный вывод.
- Переменные часто отображаются с дополнительной стрелкой, пересекающей графическое обозначение.
Полярность конденсатора
- У полярных на схеме может быть дополнительная маркировка:
- «+» для положительного вывода.
- Стрелка или затемнённая часть символа может указывать на отрицательный вывод.
Тип и дополнительные обозначения
Некоторые схемы могут включать буквенные индексы для указания типа:
- C — стандартный конденсатор.
- C1, C2 — нумерация элементов.
- Кодовые буквы для обозначения технологии:
- E — электролитический.
- T — танталовый.
- P — плёночный.
- Иногда на схеме сразу указывается номинальное напряжение (например, 16 В, 250 В).
Обозначение несёт в себе информацию, которая помогает инженерам и техникам точно понять, что представляет собой данный компонент. Основные параметры, которые содержатся в ней, это:
- Ёмкость (C): Измеряется в фарадах (Ф). Для малых ёмкостей используются микро-, нано- и пико- приставки (мкФ, нФ, пФ).
- Напряжение (V): Максимальное рабочее напряжение, которое может быть приложено к конденсатору без риска повреждения.
- Тип конденсатора: Например, электролитический, керамический, танталовый и другие, поскольку каждый тип имеет свои особенности и применяемые технологии.
- Полярность (для электролитических): Важна для правильного подключения компонента в цепь.
Знание обозначений ускоряет процесс выбора подходящих компонентов, что значительно упрощает проектирование и сборку схем.
Основные параметры: ёмкость, напряжение, тип
- Ёмкость (C): Это ключевой параметр, который определяет его способность хранить электрический заряд. Для её обозначения используются числа, которые могут быть представлены в различных единицах, таких как микрофарады (мкФ), нано-фарады (нФ) или пико-фарады (пФ). Ёмкость указывается либо непосредственно в числовом формате, либо через кодировку с использованием множителей.
- Напряжение (V): Каждому конденсатору присваивается номинальное напряжение, которое указывает, при каком максимальном напряжении компонент может безопасно работать без риска пробоя изоляции. Электролитические, обычно имеют дополнительную маркировку, указывающую на плюсовую и минусовую сторону.
- Тип: Существует несколько типов конденсаторов, таких как керамические, электролитические, танталовые и другие. Каждый из них имеет свои особенности и области применения. Например, электролитические часто используются в цепях постоянного тока (DC), а керамические — в цепях переменного тока (AC).
Системы маркировки
1. Цветовая маркировка
Использовалась в качестве стандарта для различных пассивных компонентов, включая резисторы и конденсаторы, начиная с середины 20-го века. Эта система была популярна благодаря своей простоте и наглядности. Цветовые полосы на корпусах компонентов позволяли быстро идентифицировать основные характеристики без использования сложных цифровых систем. Она была особенно удобна для мелких конденсаторов, где пространство для надписей ограничено.
Со временем цветовая стала использоваться реже, особенно в современных конденсаторах, но она всё ещё актуальна для некоторых типов и старых моделей, а также в учебных целях.

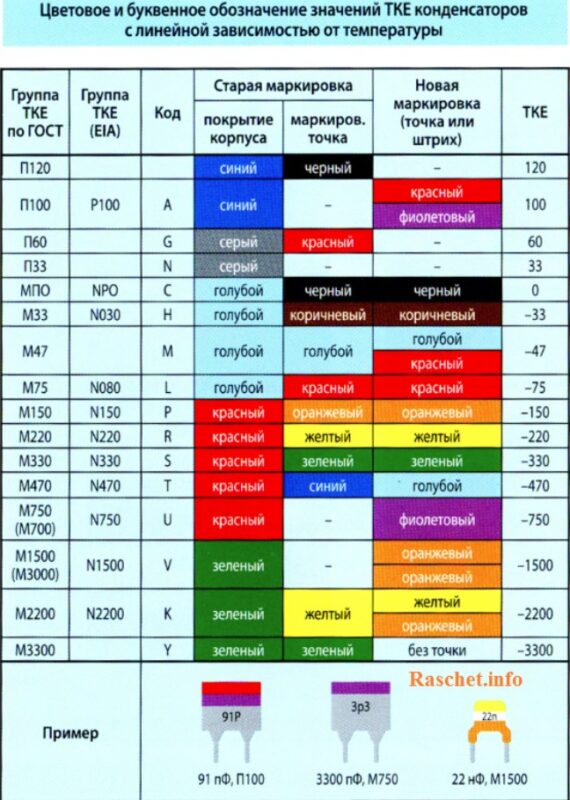

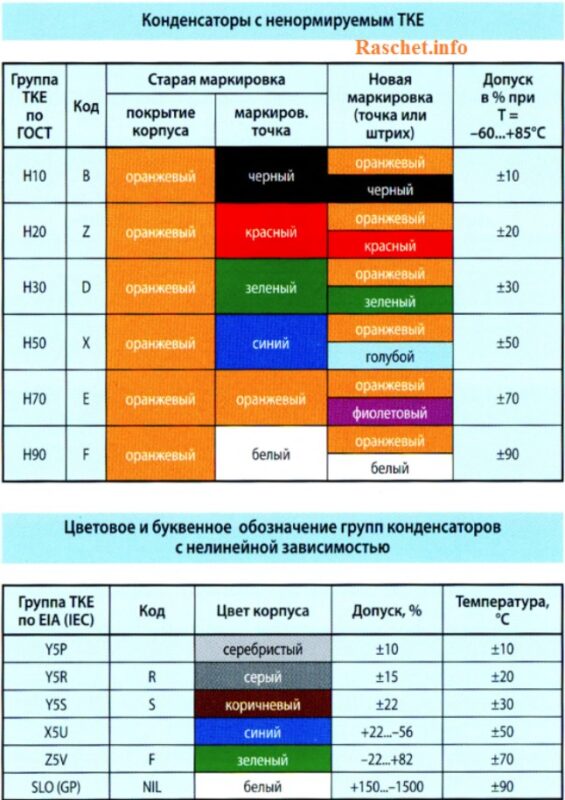

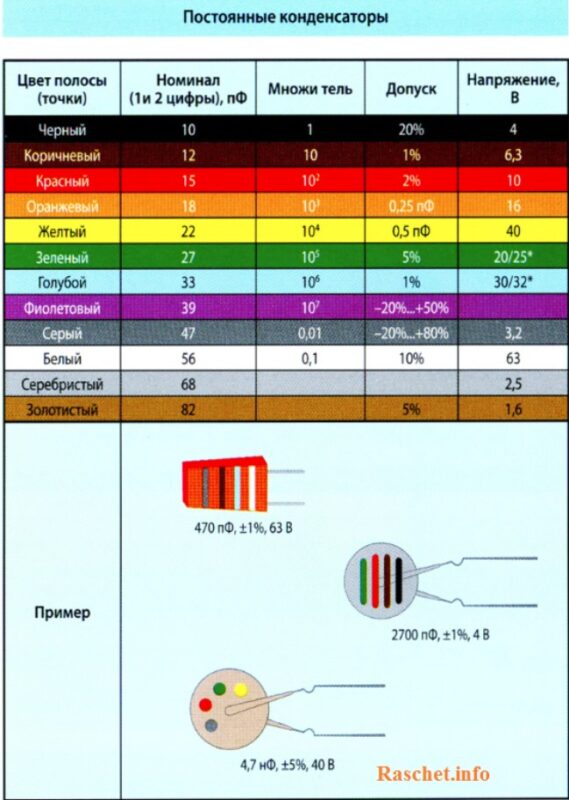

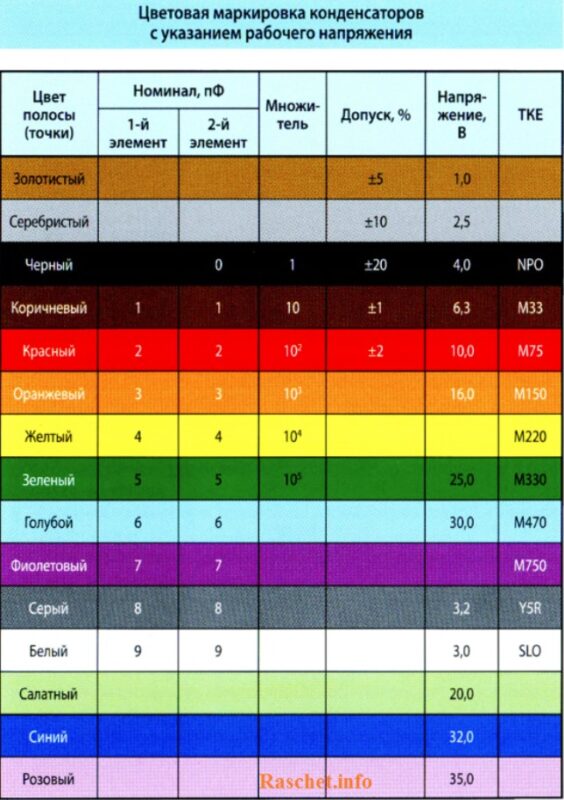

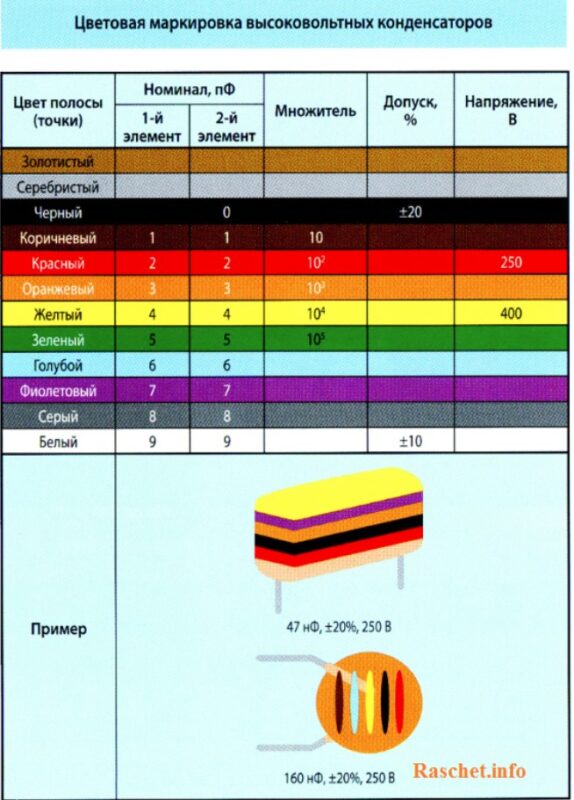

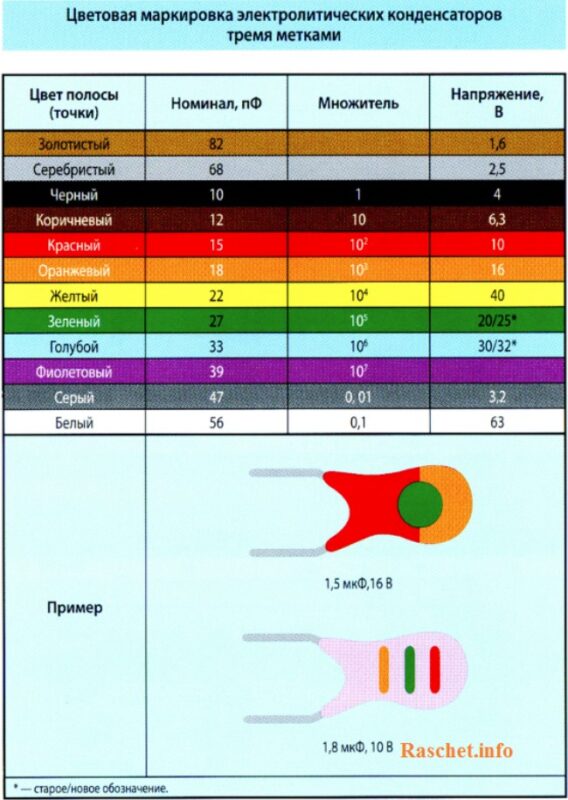

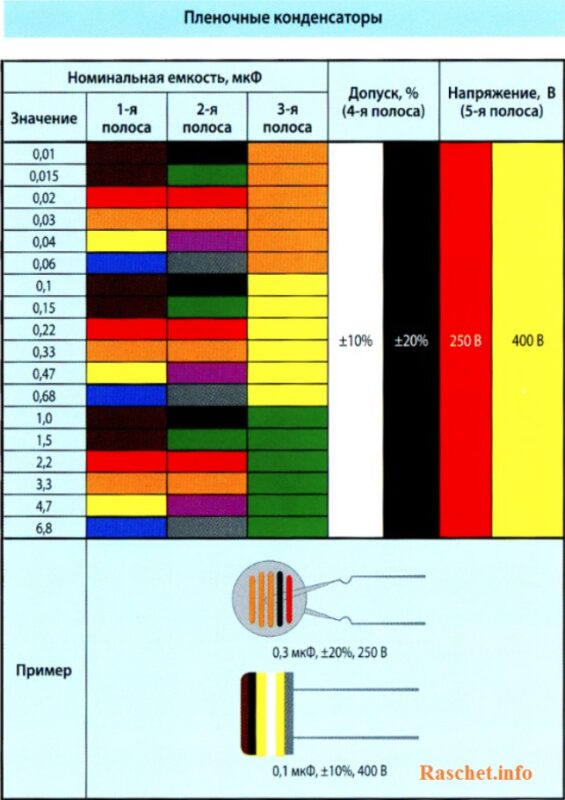

Представляет собой систему полос на корпусе конденсатора, где каждая полоса соответствует определённому числовому значению. Обычно используется до 4 полос, каждая из которых может обозначать:
- Первая полоса: Число, которое указывает на первую цифру ёмкости.
- Вторая полоса: Число, которое указывает на вторую цифру ёмкости.
- Третья полоса (множитель): Указывает на множитель, который используется для расчёта полной ёмкости (например, 10^3 для обозначения множителя в 1000).
- Четвёртая полоса (допуск): В некоторых случаях четвёртая полоса используется для обозначения допусков, например, 5%, 10% и так далее.
Для того чтобы расшифровать обозначение, необходимо знать, какие цвета соответствуют каким цифрам, а также что означают различные полосы.
Примеры расшифровки
Рассмотрим пример конденсатора с 4 полосами:
- Первая полоса — красный (2)
- Вторая полоса — оранжевый (3)
- Третья полоса — жёлтый (10^4)
- Четвёртая полоса — золотой (±5%)
В этом случае, ёмкость конденсатора составляет 23 * 10^4 пФ (или 230,000 пФ) с допуском ±5%.
Другой пример для конденсатора с 3 полосами:
- Первая полоса — зелёный (5)
- Вторая полоса — чёрный (0)
- Третья полоса — красный (10^2)
Это указывает на ёмкость 50 * 10^2 пФ (или 5000 пФ или 5 нФ).
2. Цифровая маркировка
Стала популярной с развитием современных технологий. Она предоставляет более компактную и точную информацию о параметрах, чем цветовая. В цифровой системе детали маркируются цифрами, которые представляют собой ёмкость и другие параметры, такие как напряжение и тип конденсатора. Эта система используется на современных конденсаторах, особенно в типах, таких как SMD (поверхностный монтаж), где пространство для обозначения ограничено.
Принципы расшифровки
Она может быть выполнена по разным системам:
- Трёхзначная система:
- Первые два числа указывают на номинал ёмкости.
- Третье число — множитель, показывающий порядок (например, 10^0, 10^1, 10^2 и так далее).
Например, «104» указывает на ёмкость 100,000 пФ (или 100 нФ), где:
- «10» — это первые две цифры номинала,
- «4» — это множитель 10^4.
- Четырехзначная система:
- В этой системе первые три цифры указывают на значение ёмкости, а четвёртая — множитель.
Например, «1003» может означать ёмкость 10,000 пФ (или 10 нФ), где:
- «100» — это первые три цифры,
- «3» — множитель 10^3.
- Префиксы: В некоторых системах используется префикс для обозначения единиц измерения. Например, «uF» может указывать на микрофарады (мкФ), «nF» — на нанофарады, «pF» — на пикофарады.
Примеры с числовыми кодами
- Маркировка «100»: Это может означать 10 нФ (100 пФ * 10^3 = 10 нФ).
- Маркировка «472»: Это обозначает ёмкость 4700 пФ (47 * 10^2 = 4700 пФ).
- Маркировка «1000»: Это указывает на 1000 пФ (100 * 10^1 = 1000 пФ).
Цифровая является универсальной и используется для большинства современных конденсаторов, поскольку она позволяет легко и точно определять характеристики компонента.
Типы маркировки конденсаторов
1. У керамических
Это один из наиболее распространённых типов, широко применяемых в различных устройствах, от бытовой электроники до сложных радиотехнических систем. Они часто имеют компактные размеры и могут использоваться в разных диапазонах ёмкости.
Указывает на ёмкость и её множитель. Керамические конденсаторы, как правило, маркируются по системе трёхзначных кодов. В редких случаях могут использоваться и цветовые полосы, но в основном это цифровая.
Как расшифровывать
- Трёхзначная: Например, «104» означает ёмкость 100,000 пФ (100 * 10^4).
- Маркировка с буквами: Иногда добавляются буквы, указывающие на класс температурной стабильности или тип керамики (например, «X7R», «C0G»).
- Пример: Если — «473», это означает ёмкость 47,000 пФ (47 * 10^3).
- Единицы измерения: Для керамических также может быть указана единица измерения, такая как пФ (пикофарады), нФ (нанофарады), или мкФ (микрофарады).
2. У электролитических
Эти конденсаторы часто применяются в блоках питания, фильтрах и других устройствах, где важно обеспечивать стабилизацию напряжения.
Обозначение может быть как цифровым, так и буквенным, с учётом особенностей полярности этих компонентов.
Особенности
- Полярность: Электролитические конденсаторы имеют полярность, и важно правильно подключать анод и катод. Полярность часто указывается с помощью символов «+» или «-«.
- Цифровая маркировка: Электролитические обозначаются с использованием числовых значений ёмкости и максимального рабочего напряжения. Например, «100uF 25V» указывает на ёмкость 100 мкФ и рабочее напряжение 25 вольт.
- Пример расшифровки: Если на конденсаторе указано «10uF 25V», это означает, что ёмкость составляет 10 мкФ, а максимальное напряжение — 25 вольт.
- Температурный диапазон: Некоторые случаи могут также указывать на допустимый диапазон температур для работы, что важно учитывать при его использовании в различных условиях.
3. У танталовых
Это разновидность электролитических конденсаторов, отличающиеся высокой стабильностью и низким уровнем утечек. Они широко используются в фильтрах, схемах питания, а также в устройствах, где требуется высокая надёжность.
Обычно включает цифровое значение ёмкости и напряжение, но также могут быть добавлены дополнительные символы для обозначения полярности.
Пример расшифровки
- Цифровая: На корпусе часто можно увидеть маркировку в виде трёхзначных чисел, указывающих ёмкость и её множитель. Например, «105» означает 1,000,000 пФ (1 µF).
- Напряжение: Напряжение указывается как максимальное рабочее, например, «6.3V» или «25V».
- Полярность: На танталовых полярность обычно обозначается «+» на аноде и «-» на катоде.
Пример: Символы «4.7uF 25V» будут означать, что ёмкость составляет 4.7 мкФ, а максимальное напряжение — 25 вольт.
4. У пленочных и других типов
Обычно маркируются цифровыми кодами, аналогичными керамическим, где указывается ёмкость и её множитель. Эти конденсаторы имеют низкий коэффициент потерь и часто используются в аудио- и радиотехнических схемах.
Может быть как на корпусе конденсатора, так и в виде кода, который может быть расшифрован с помощью таблиц.
Примеры пленочных конденсаторов:
- «0.1uF» — это маркировка конденсатора с ёмкостью 0.1 мкФ (100 нФ).
- «104» — это маркировка конденсатора с ёмкостью 100,000 пФ.
Примеры для других типов конденсаторов:
- Микросхемы для датчиков и пусковых конденсаторов могут иметь специальные кодировки, которые включают символы или дополнительные цифры для обозначения ёмкости, напряжения и других важных характеристик.
- Сверхвысоковольтные и импульсные конденсаторы могут иметь дополнительные спецификации для обозначения мощности, напряжения и частотных характеристик.
Системы маркировки для SMD конденсаторов

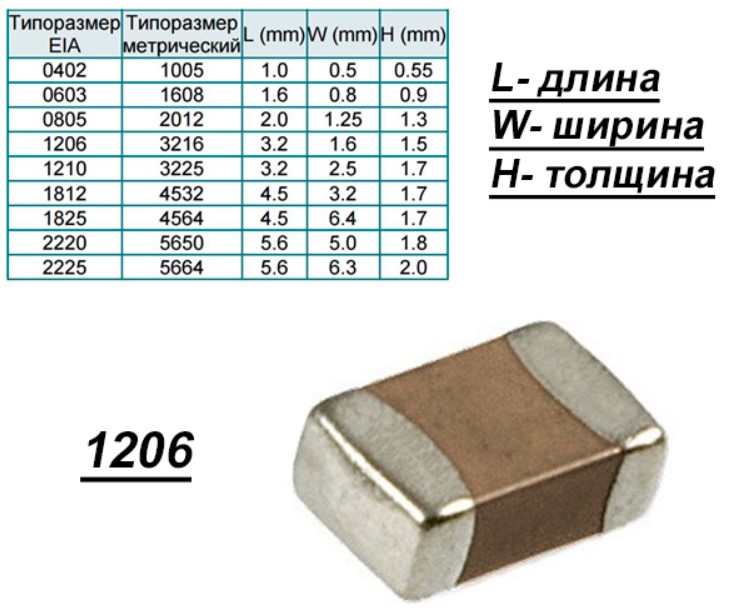

SMD (Surface-Mounted Device) конденсаторы — это компоненты, предназначенные для монтажа непосредственно на поверхности печатной платы, а не для вставки в отверстия. Широко используются в современной электронике, так как они обеспечивают компактность, лёгкость в автоматизированной сборке и высокую надёжность.
Отличаются меньшими размерами по сравнению с традиционными компонентами, что делает их идеальными для использования в устройствах, где пространство ограничено, например, в мобильных телефонах, компьютерах, телевизорах и других современных устройствах. Основные преимущества SMD включают:
- Компактные размеры — позволяют значительно уменьшить габариты электронных устройств.
- Механическая прочность — высокая устойчивость к механическим воздействиям, так как они не имеют выводов, которые могут быть повреждены.
- Удобство монтажа — автоматизированные процессы сборки значительно упрощают использование этих компонентов.
Особенности кодировки чип конденсаторов
Обычно на корпусе указывается числовое значение ёмкости и, в некоторых случаях, рабочее напряжение или другие параметры.
- Трёхзначная цифровая: Чаще всего SMD маркируются с использованием трёхзначного кода, который обозначает ёмкость. В этом коде первые две цифры указывают на значащие цифры ёмкости, а последняя цифра — на множитель. Например, маркировка «104» означает ёмкость 100 000 пФ (100 нФ).
- Напряжение: Напряжение для SMD может быть указано рядом с ёмкостью. Например, маркировка «10uF 25V» указывает на ёмкость 10 мкФ и максимальное рабочее напряжение 25 В.
- Параметры и диапазоны: Иногда кодировка может содержать дополнительную информацию о температурном диапазоне или типе материала, например, для керамических может быть указано «X7R» или «C0G», что указывает на тип диэлектрика и его температурные характеристики.
- Полярность: Важно помнить, что полярность также может быть указана для электролитических SMD конденсаторов. Полярность, как правило, обозначается с помощью знаков «+» и «-» или иной специальной маркировки.
Для большинства SMD используются 3-значные числовые коды. Первая и вторая цифры обозначают значащие цифры ёмкости, а третья — множитель. Код указывается в пФ (пикофарадах).
| Код | Ёмкость |
|---|---|
| 100 | 10 пФ |
| 101 | 100 пФ |
| 102 | 1 нФ |
| 103 | 10 нФ |
| 104 | 100 нФ |
| 105 | 1 мкФ |
| 106 | 10 мкФ |
| 107 | 100 мкФ |
| 108 | 1 мФ |
В некоторых случаях указывается максимальное рабочее напряжение. Оно может быть указано рядом с числовым кодом ёмкости или в отдельной маркировке, если это необходимо для конкретного типа конденсатора. Например:
| Код | Напряжение |
|---|---|
| 50 | 50 В |
| 25 | 25 В |
| 16 | 16 В |
| 10 | 10 В |
| 6.3 | 6.3 В |
Пример расшифровки кодировки чип конденсаторов
Рассмотрим несколько примеров и их расшифровку:
- Маркировка: «106». Это обозначает ёмкость 10,000,000 пФ (10 µF). Множитель: 10^6.
- Маркировка: «474». Это означает ёмкость 470,000 пФ (470 нФ). Множитель: 10^4.
- Маркировка: «0.1uF 25V». Это ёмкость 0.1 мкФ и максимальным рабочим напряжением 25 вольт.
- Маркировка: «100nF 50V». Это означает, что ёмкость 100 нФ и максимальное рабочее напряжение 50 вольт.
- Маркировка для керамических SMD конденсаторов: Например, «X7R» — это тип диэлектрика, указывающий на определённые характеристики температуры и стабильности ёмкости.
- Маркировка для полярных SMD электролитических конденсаторов: Например, «10uF 50V» с обозначением полярности «+» на одном конце и «-» на другом.
Использование калькуляторов для расшифровки
Использование калькуляторов значительно упрощает процесс, особенно для людей, не имеющих опыт работы с электроникой. Конденсаторы могут иметь различные форматы маркировки, и для каждого типа компонента (керамический, электролитический, SMD) существуют свои особенности. Калькуляторы помогают избежать ошибок при интерпретации числовых и цветовых кодов, экономят время и повышают точность при выборе нужных компонентов для схем.
Применение калькуляторов особенно важно в следующих случаях:
- Несоответствие форматов: Когда требуется быстро перевести код или цифры с одного формата в другой.
- Ошибки в расчётах: Порой трудности возникают из-за неправильного применения множителей или из-за сложности перевода старых форматов маркировки в современные.
- Сложность с кодами: В случае использования малозаметных кодов на малых компонентах, например, в случае SMD конденсаторов.
Калькуляторы часто используют базы данных с расшифровками, которые автоматически преобразуют информацию в понятный и точный результат.
Обзор популярных онлайн калькуляторов

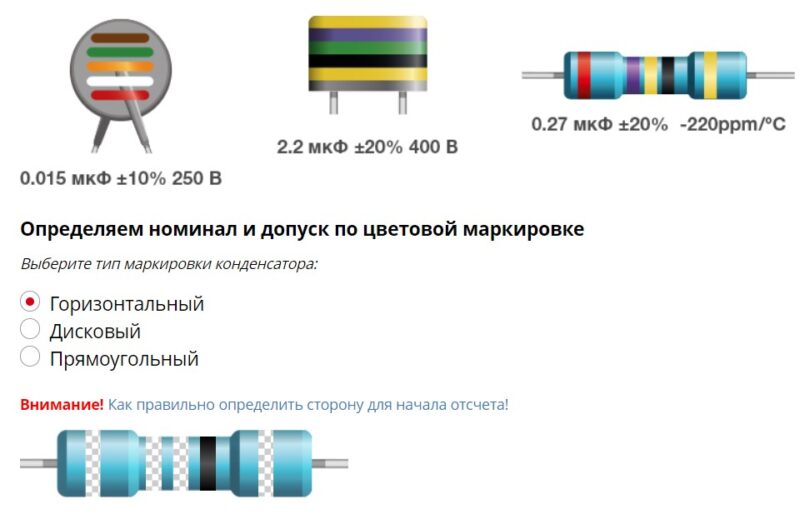

Существует несколько онлайн калькуляторов, которые могут помочь в расшифровке маркировки конденсаторов. Вот некоторые из них:
- Калькулятор для цветовой маркировки конденсаторов:
- Преимущество: Удобен для расшифровки цветовых кодов, использующихся на керамических конденсаторах.
- Пример: Введите цветовые полосы, и калькулятор выведет ёмкость и допуск.
- Цифровой калькулятор для SMD-конденсаторов:
- Преимущество: Позволяет расшифровывать трёхзначные и четырёхзначные коды на SMD-конденсаторах.
- Пример: Введите цифры с кодом ёмкости, и калькулятор выведет значение ёмкости в пикофарадах (пФ) или микрофарадах (мкФ).
- Калькулятор для электролитических конденсаторов:
- Преимущество: Учитывает полярность и рабочее напряжение.
- Пример: Введите ёмкость и напряжение, и калькулятор укажет полярность и поможет правильно выбрать компонент.
- Калькуляторы для перевода между системами маркировки:
- Преимущество: Эти калькуляторы позволяют легко переводить значение между различными системами маркировки, например, между четырёх- и пятиполосной системой для керамических конденсаторов.
Примеры расшифровки
Пример с керамическими конденсаторами
Часто маркируются цветными полосами. Например, если на конденсаторе есть следующие полосы:
- Первая полоса — Зелёный.
- Вторая полоса — Синий.
- Третья полоса — Красная.
Используя калькулятор для расшифровки цветовой кодировки, мы получаем:
- Зелёный = 5.
- Синий = 6.
- Красный = множитель x100.
Расшифровка даёт: 56 x 100 = 5600 пФ.
Пример с электролитическими
Могут содержать цифровую маркировку с указанием ёмкости и рабочего напряжения. Например, на конденсаторе может быть написано:
- «100uF 25V»
Это означает: Ёмкость: 100 мкФ. Рабочее напряжение: 25 В.
Пример с SMD конденсаторами
Часто имеют трёхзначную маркировку, например, «105». Это расшифровывается следующим образом:
- «10» — значащие цифры (10).
- «5» — множитель (10^5).
Таким образом, конденсатор имеет ёмкость 1 мкФ (1000000 пФ). Если также указано напряжение, например, «25V», то это означает, что максимальное рабочее напряжение составляет 25 вольт.
Ошибки при расшифровке
- Неверное определение ёмкости из-за неправильной интерпретации множителей Одной из самых частых ошибок является неправильная интерпретация множителей в маркировке конденсаторов. Например, при расшифровке маркировки «104» важно помнить, что последняя цифра (4) означает множитель 10^4, а не 100, как иногда ошибочно считают. Это может привести к неверному определению ёмкости.
- Ошибки в интерпретации цветовой маркировки При расшифровке цветовых полос, особенно у старых конденсаторов, люди часто путают цвета. Например, иногда зелёный и синий могут быть перепутаны, что приведёт к ошибке в номинале ёмкости.
- Игнорирование полярности у электролитических и танталовых конденсаторов Очень часто при работе с электролитическими и танталовыми конденсаторами забывают проверить полярность, что может привести к повреждению компонента и даже короткому замыканию.
- Ошибки при работе с SMD-конденсаторами С SMD-конденсаторами часто возникают ошибки из-за маленьких размеров и недостаточной читаемости маркировки. Например, трёхзначные коды могут быть интерпретированы неправильно, если не учитывать специфику маркировки.
- Перепутывание единиц измерения На маркировке конденсаторов могут быть указаны ёмкость в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ). Ошибки в переводе между единицами измерения также могут привести к неверному выбору компонента.
- Пренебрежение рабочим напряжением Часто при расшифровке маркировки не учитывают указания на максимальное рабочее напряжение, что может стать причиной перегрева и выхода из строя конденсатора в цепи с высоким напряжением.
Как избежать ошибок
- Используйте калькуляторы и таблицы для расшифровки Калькуляторы для маркировки конденсаторов — это надежные инструменты для избежания ошибок. Онлайн калькуляторы могут помочь быстро и точно расшифровать маркировку, независимо от типа конденсатора (керамический, электролитический, SMD).
- Проверяйте несколько источников информации В случае сомнений лучше перепроверить расшифровку маркировки, используя несколько источников (например, таблицы, калькуляторы или руководства).
- Внимательно относитесь к цветовым кодам и цифрам Для цветовой маркировки всегда полезно использовать вспомогательные таблицы для правильной интерпретации цветов. Убедитесь, что вы правильно понимаете значение каждой полосы и множителя.
- Не забывайте про полярность У электролитических и танталовых конденсаторов обязательно нужно проверять полярность. Если конденсатор имеет маркировку с полярностью, она должна соблюдаться. Например, на электролитических конденсаторах обычно есть «+» или «-» для указания полярности.
- Понимание диапазона напряжений Всегда учитывайте максимальное рабочее напряжение, указанное на конденсаторе. Это важно для безопасной эксплуатации компонента в электрической схеме. Не забывайте проверять маркировку на предмет допустимого напряжения, особенно если работаете с высоковольтными схемами.
- Понимание единиц измерения Убедитесь, что вы правильно интерпретируете единицы измерения ёмкости. Например, если на конденсаторе указано «104», это означает 100,000 пФ (или 100 нФ), а не 104 пФ. Конденсаторы часто имеют множители, такие как 10^3 (нанофарады), 10^6 (микрофарады), и важно правильно их интерпретировать.
Советы по правильному определению ёмкости и напряжения
- Используйте мультиметр для проверки ёмкости. Для того чтобы убедиться в номинале ёмкости, можно использовать мультиметр с функцией измерения ёмкости. Это поможет проверить, соответствует ли фактическая ёмкость значениям, указанным на маркировке.
- Проверьте напряжение на схеме. Перед использованием конденсатора в конкретной электрической схеме всегда убедитесь, что его максимальное рабочее напряжение не меньше, чем напряжение, которое будет подаваться на компонент.
- При работе с SMD-конденсаторами используйте лупу или микроскоп. Из-за маленького размера маркировки на SMD-компонентах рекомендуется использовать лупу или микроскоп, чтобы точно расшифровать код.
- При сомнении в маркировке обращайтесь к документации. Для конденсаторов с нестандартной маркировкой всегда можно найти информацию в технической документации или на сайте производителя. Это особенно полезно для более редких типов конденсаторов.
Таблицы для расшифровки маркировки
Цветовая тут используется реже, чем на резисторах, но встречается в некоторых старых моделях или специализированных компонентах. Цвета полос могут указывать на ёмкость и номинал. Вот пример таблицы для расшифровки:
| Цвет | Значение |
|---|---|
| Черный | 0 |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Жёлтый | 4 |
| Зелёный | 5 |
| Синий | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Таблицы для расшифровки цифровой маркировки
Часто используется для компактных типов конденсаторов, таких как SMD или танталовые конденсаторы. Важно правильно интерпретировать числа, чтобы определить ёмкость и напряжение.
Для керамических часто используется 3-значный код, где первые две цифры обозначают значащие цифры ёмкости, а третья цифра — множитель.
| Код | Емкость (пФ) | Емкость (нФ) | Емкость (мкФ) |
| 109 | 1,0 | 0,001 | 0,000001 |
| 159 | 1,5 | 0,0015 | 0,000001 |
| 229 | 2,2 | 0,0022 | 0,000001 |
| 339 | 3,3 | 0,0033 | 0,000001 |
| 479 | 4,7 | 0,0047 | 0,000001 |
| 689 | 6,8 | 0,0068 | 0,000001 |
| 100* | 10 | 0,01 | 0,00001 |
| 150 | 15 | 0,015 | 0,000015 |
| 220 | 22 | 0,022 | 0,000022 |
| 330 | 33 | 0,033 | 0,000033 |
| 470 | 47 | 0,047 | 0,000047 |
| 680 | 68 | 0,068 | 0,000068 |
| 101 | 100 | 0,1 | 0,0001 |
| 151 | 150 | 0,15 | 0,00015 |
| 221 | 220 | 0,22 | 0,00022 |
| 331 | 330 | 0,33 | 0,00033 |
| 471 | 470 | 0,47 | 0,00047 |
| 681 | 680 | 0,68 | 0,00068 |
| 102 | 1000 | 1,0 | 0,001 |
| 152 | 1500 | 1,5 | 0,0015 |
| 222 | 2200 | 2,2 | 0,0022 |
| 332 | 3300 | 3,3 | 0,0033 |
| 472 | 4700 | 4,7 | 0,0047 |
| 682 | 6800 | 6,8 | 0,0068 |
| 103 | 10000 | 10 | 0,01 |
| 153 | 15000 | 15 | 0,015 |
| 223 | 22000 | 22 | 0,022 |
| 333 | 33000 | 33 | 0,033 |
| 473 | 47000 | 47 | 0,047 |
| 683 | 68000 | 68 | 0,068 |
| 104 | 100000 | 100 | 0,1 |
| 154 | 150000 | 150 | 0,15 |
| 224 | 220000 | 220 | 0,22 |
| 334 | 330000 | 330 | 0,33 |
| 474 | 470000 | 470 | 0,47 |
| 684 | 680000 | 680 | 0,68 |
| 105 | 1000000 | 1000 | 1,0 |
Таблица для электролитических конденсаторов
Обычно используется цифровая маркировка, где первое число указывает ёмкость в микро-фарадах (мкФ), а второе — напряжение.
| Код | Ёмкость | Напряжение |
|---|---|---|
| 10 | 10 мкФ | 25 В |
| 47 | 47 мкФ | 35 В |
| 100 | 100 мкФ | 50 В |
Заключение
Правильная расшифровка играет критически важную роль в создании и обслуживании электрических схем. Ошибки в интерпретации могут привести к поломке устройств, ухудшению их характеристик и, в худших случаях, к выходу из строя всей схемы. Даже небольшие несоответствия в ёмкости или напряжении могут привести к перегреву, коротким замыканиям или нестабильной работе компонентов.
Кроме того, правильное использование кодировки помогает сэкономить время и ресурсы при проектировании и ремонте, обеспечивая точность при выборе компонента.
Рекомендации по использованию различных систем маркировки
- Цифровая маркировка применяется в основном для малых компонентов, таких как SMD и керамические конденсаторы. Для правильной расшифровки всегда проверяйте таблицы с кодами, а при необходимости используйте калькуляторы.
- Цветовая маркировка встречается в основном на старых или специализированных компонентах. Если вы сталкиваетесь с такой маркировкой, используйте таблицы для расшифровки и не забывайте учитывать возможные ошибки в цвете, особенно при старении компонента.
- Маркировка для электролитических и танталовых конденсаторов должна учитывать полярность. Обязательно проверяйте полярность при установке, чтобы избежать повреждения компонента.
- Для SMD-конденсаторов всегда используйте лупу или микроскоп для точной расшифровки. Применяйте онлайн калькуляторы, чтобы упростить процесс расшифровки.
Рекомендация: всегда перепроверяйте деталь и используйте различные источники информации для подтверждения правильности интерпретации. Таким образом, вы минимизируете риски ошибок и обеспечите стабильную работу ваших электронных устройств.
