MMIC усилители СВЧ

Развитие радиотехники, особенно в диапазонах высоких и сверхвысоких частот, потребовало создания компактных, надёжных и производительных решений для усиления сигналов. Одним из ключевых достижений в этой области стало появление монолитных интегральных усилителей, известных под аббревиатурой MMIC — Monolithic Microwave Integrated Circuit.

Такие микросхемы используются в системах радиосвязи, радарной технике, беспроводных сетях, спутниковой связи, приёмниках с программной обработкой сигнала (SDR), а также в оборудовании радиолюбителей. MMIC-усилители обладают высокой стабильностью, хорошими шумовыми характеристиками и, что особенно важно, минимальными размерами, позволяющими интегрировать их в портативные или многоканальные устройства.

Развитие технологий полупроводников, таких как GaAs (арсенид галлия), GaN (нитрид галлия), InP (фосфид индия), позволило добиться высокой производительности и устойчивости этих чипов при работе в диапазонах до десятков гигагерц. Эти микросхемы стали стандартом де-факто в современной СВЧ-электронике.

Цель данной статьи — подробно рассмотреть суть MMIC-усилителей, их разновидности, принципы работы, обзор популярных моделей, схемотехнику включения, а также особенности проектирования устройств на их основе.

Принцип работы MMIC-усилителя

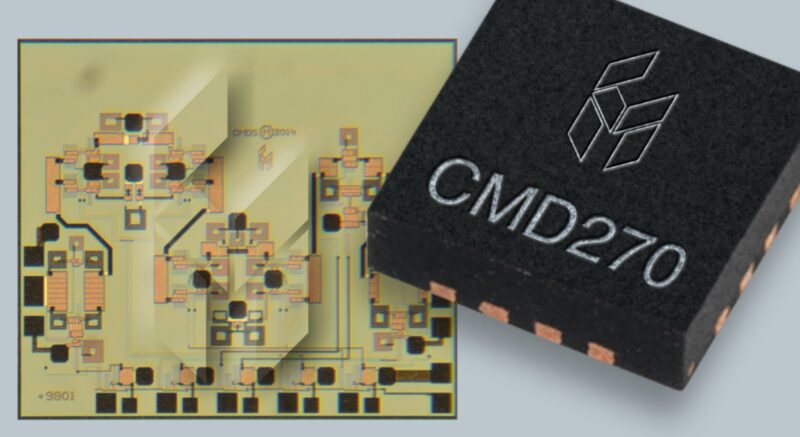

Модуль представляет собой интегральную схему, выполненную на подложке полупроводникового материала, в которой размещены активные и пассивные компоненты, образующие усилительный каскад или несколько каскадов. В отличие от традиционных дискретных схем, где транзисторы, резисторы, конденсаторы монтируются по отдельности, MMIC изготавливается как единое устройство с высокой точностью и контролем характеристик. Подобно тому, как современные транзисторы пришли на замену устаревшим, так и эти микромодули всё чаще стали заменять отдельные усилительные элементы. Тем более что они имеют часто схожие размеры — сравните 2 фото далее (слева MMIC MAV-11, справа транзистор NE325S01).

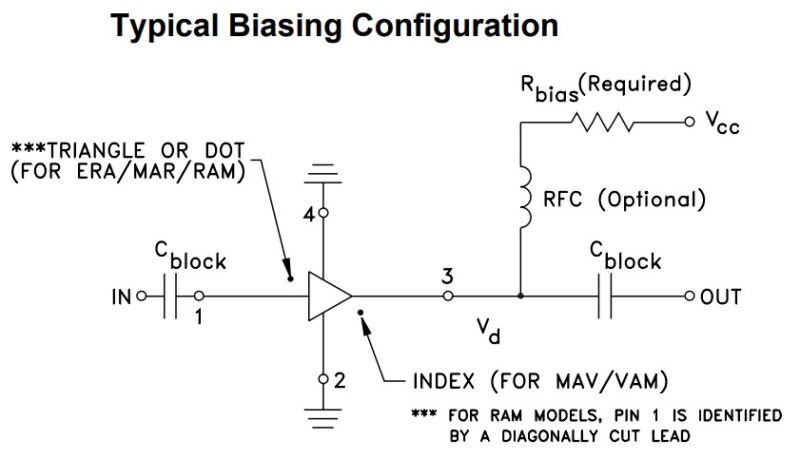

Имеет в основном тоже 4 вывода (вход/выход, плюс/минус). Основу усиления составляет один или несколько полевых или биполярных транзисторов, чаще всего выполненных на основе арсенида галлия. Такая технология позволяет достичь высокой частотной предельной полосы, устойчивости к паразитным реакциям и хорошей линейности сигнала.

Работа их может осуществляться в различных режимах: малосигнальном, широкополосном, линейном или насыщения — в зависимости от назначения конкретного чипа. Частотный диапазон, как правило, указывается производителем и может охватывать от 300 МГц до 100 ГГц и выше. Коэффициент усиления, линейность, уровень выходной мощности и допустимая входная мощность — основные параметры, характеризующие микросхему.

Кроме того, микросхемы требуют стабилизированного питания, обычно в диапазоне от 3 до 12 В, в зависимости от модели. Входы питания требуют надёжной фильтрации, а в некоторых случаях также требуется организация теплоотвода.

На схеме обозначается как треугольник, типа ОУ.

Классификация по категориям

Чипы можно условно разделить на несколько категорий в зависимости от их назначения и особенностей работы. Это деление позволяет легче ориентироваться при выборе микросхемы для конкретной задачи, будь то приём маломощных сигналов или усиление передающей мощности.

Малошумящие усилители (LNA)

Это особая категория, предназначенная для усиления слабых сигналов с минимальным собственным шумом. LNA-усилители применяются в приёмной части радиосистем, особенно в спутниковой и радиолюбительской аппаратуре. Их задачей является увеличение уровня полезного сигнала при сохранении максимально возможного отношения сигнал/шум.

Для таких микросхем критическим параметром является уровень собственного шума, выражаемый в децибелах. Типичные значения находятся в пределах от 0,5 до 2 дБ. Примеры популярных LNA: MAR-6SM, PGA-103+, HMC313 и другие.

Усилители мощности (PA)

PA-MMIC УМВЧ применяются в передающих устройствах для повышения уровня выходного сигнала до требуемого уровня, обеспечивающего уверенную радиосвязь. Эти микросхемы работают в режиме высокой мощности и часто требуют радиаторов или медных подложек для отвода тепла.

Выходная мощность PA-MMIC может достигать нескольких ватт, а в некоторых моделях — даже десятков ватт. Такие чипы применяются в базовых станциях мобильной связи, радиолокационных станциях и других мощных передатчиках.

Широкополосные усилители

Широкополосные обеспечивают стабильное усиление сигнала в широком диапазоне частот, часто от единиц мегагерц до нескольких гигагерц. Они находят применение в тестовых приборах, широкополосных приёмниках и универсальных усилительных каскадах.

Такие микросхемы часто используются в лабораторной практике и в радиолюбительских конструкциях, поскольку обеспечивают уверенное усиление без необходимости узкой настройки. Пример: GALI-84+, ERA-5SM+.

Усилители-драйверы

Служат промежуточным звеном между маломощным генератором и усилителем мощности. Они обеспечивают линейное усиление сигнала до уровня, необходимого для возбуждения основного усилителя.

Использование драйверов позволяет разделить нагрузку между каскадами и улучшить общую линейность тракта передачи. Такие микросхемы часто применяются в усилителях класса AB и C, в усилителях передатчиков и модулей Wi-Fi.

С регулируемым усилением (VGA)

Эти микросхемы обеспечивают возможность изменения коэффициента усиления с помощью управляющего сигнала, аналогового или цифрового. Они широко применяются в системах с автоматической регулировкой усиления (АРУ), а также в оборудовании цифровой обработки сигналов. Управление усилением может осуществляться по напряжению или по шине SPI/I²C. Такие микросхемы позволяют создавать адаптивные системы приёма и передачи сигнала.

Обзор популярных MMIC-чипов

Современный рынок предлагает большое количество MMIC-усилителей от ведущих производителей. Компании разрабатывают специализированные линейки под разные задачи — от малошумящих предусилителей до мощных передающих каскадов. Ниже приведён обзор наиболее популярных линеек и отдельных микросхем.

Mini-Circuits

Один из самых известных производителей MMIC для радиолюбителей и профессионалов. Компания предлагает доступные по цене, надёжные и простые в использовании микросхемы с отличной документацией и длительным сроком доступности.

Основные серии:

• GALI — широкополосные усилители с хорошей линейностью.
• MAR — малошумящие предусилители, популярные среди радиолюбителей.
• ERA — экономичные и стабильные усилители для общего применения.
• HELA — мощные усилители для передатчиков и ВЧ-генераторов.

Примеры:

• GALI-84+: частотный диапазон до 6 ГГц, усиление около 12 дБ, широкий температурный диапазон.

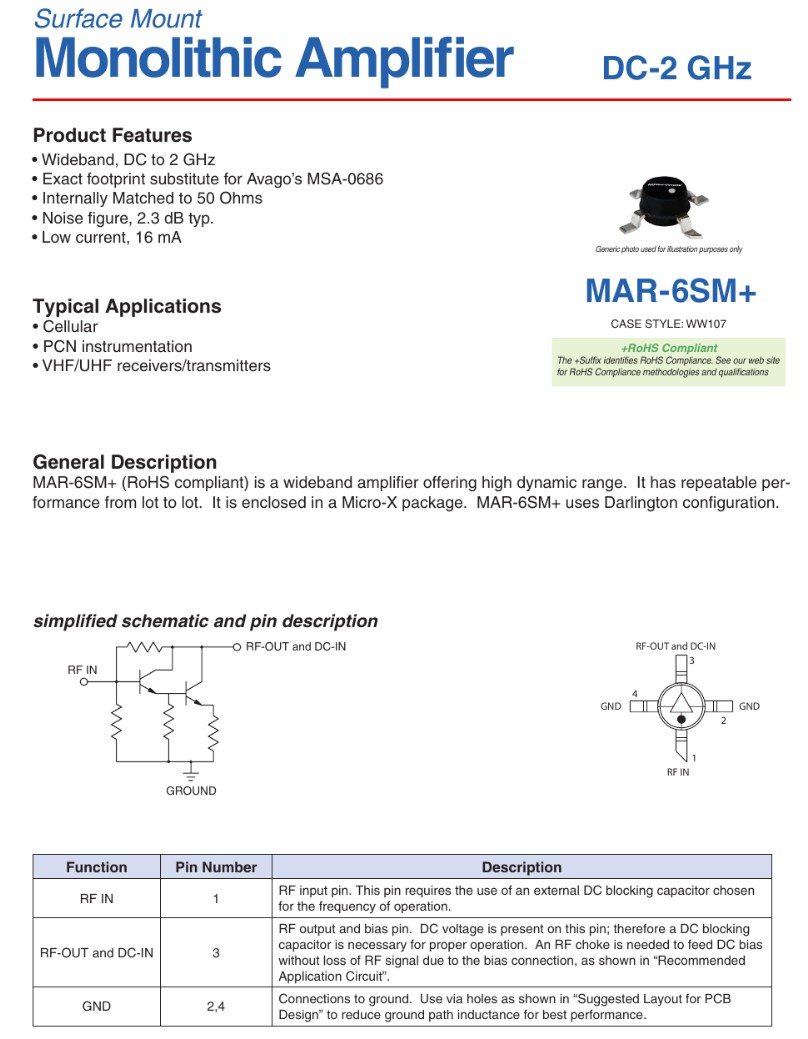

• MAR-6SM+: коэффициент шума менее 1 дБ, питание 5 В, вход/выход 50 Ом.
• ERA-5SM+: универсальный усилитель, работающий от 10 до 4000 МГц, до 20 дБ усиления.

Преимущество чипов от Mini-Circuits в том, что они часто идут в удобных корпусах SOT-89, имеют встроенные согласующие цепи и требуют минимум внешних компонентов.

Analog Devices / Hittite

Компания предлагает высококлассные решения, ориентированные на профессиональный рынок и военные разработки. Их линейка HMC включает как LNA, так и мощные драйверы и PA.

Примеры:

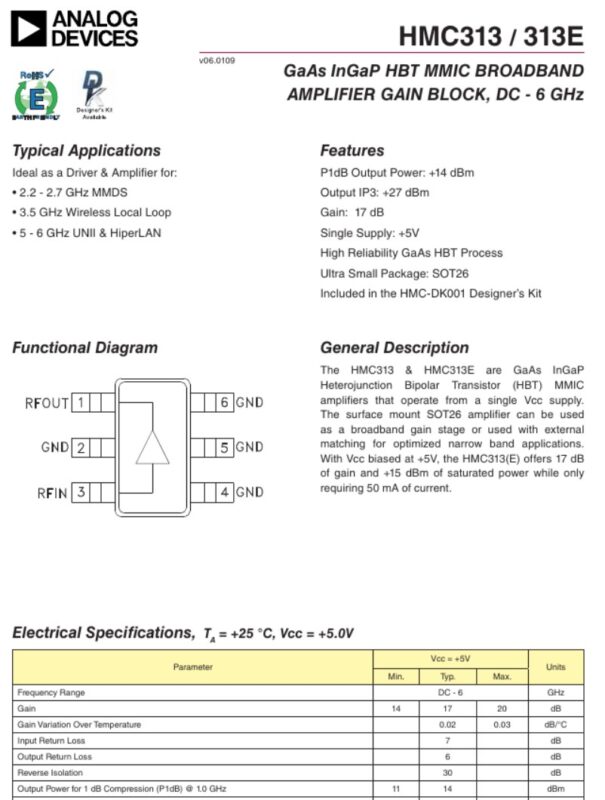

• HMC313: малошумящий усилитель, 0.3 – 3.0 ГГц, усиление 18 дБ.
• HMC374: широкополосный усилитель, до 12 ГГц, подходит для высокочастотной обработки.
• HMC788ALP2E: регулируемый усилитель с цифровым управлением, используется в системах АРУ.

Чипы часто поставляются в компактных QFN-корпусах, требуют аккуратного монтажа и точной разводки платы, особенно в ВЧ-диапазоне выше 6 ГГц.

Qorvo

Один из лидеров в разработке СВЧ-усилителей на базе GaN и GaAs. Продукция Qorvo широко используется в телекоммуникациях, РЛС и космической технике.

Примеры:

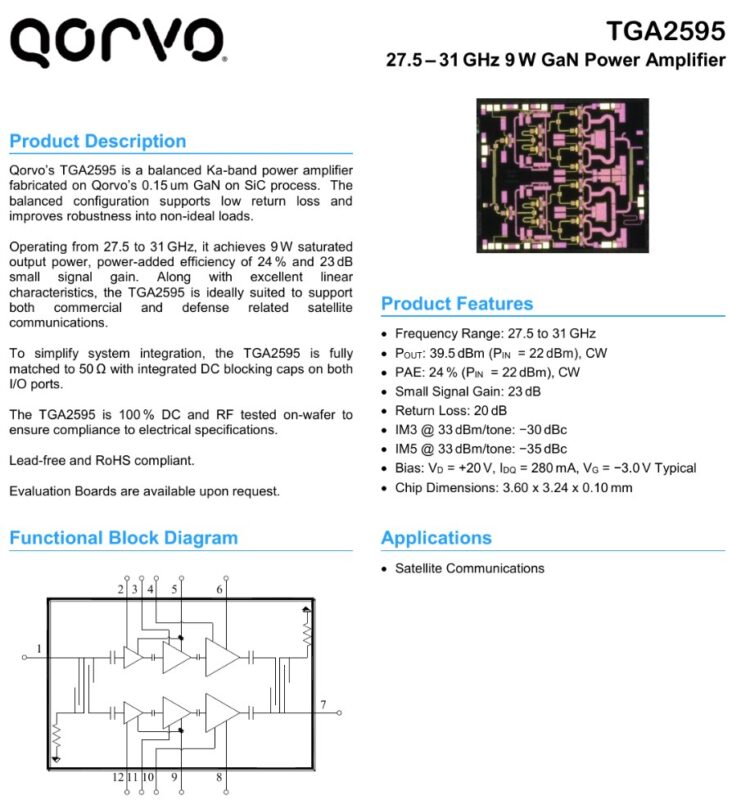

• TGA2595-SM: широкополосный усилитель мощности, до 40 ГГц, выходная мощность до 1 Вт.
• TQP7M9103: драйвер-усилитель, 0.05–4.0 ГГц, 24 дБ усиления.
• CMD241: ультраширокополосный усилитель от Custom MMIC (бренд, входящий в Qorvo), работающий до 20 ГГц.

Микросхемы этой марки, как правило, рассчитаны на работу с высоким КПД и требуют соответствующего теплоотвода.

Skyworks, NXP, Infineon

Эти производители предлагают MMIC, ориентированные в основном на массовый рынок — беспроводную связь, смартфоны, базовые станции и IoT.

Примеры:

• SKY67151-396LF (Skyworks): LNA для GPS и GNSS приёмников.
• BGA2866 (Infineon): малошумящий усилитель с высоким усилением, используется в DVB и TV-тюнерах.

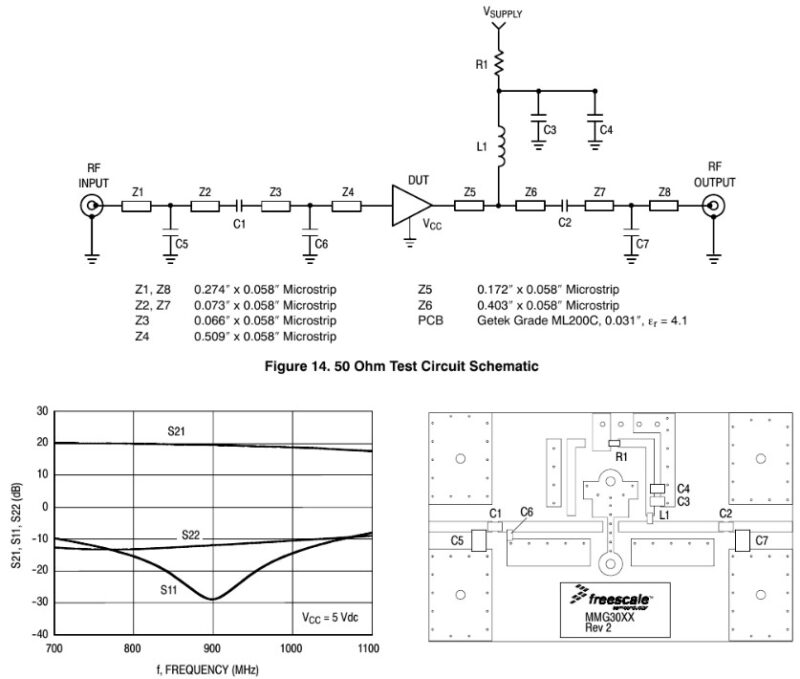

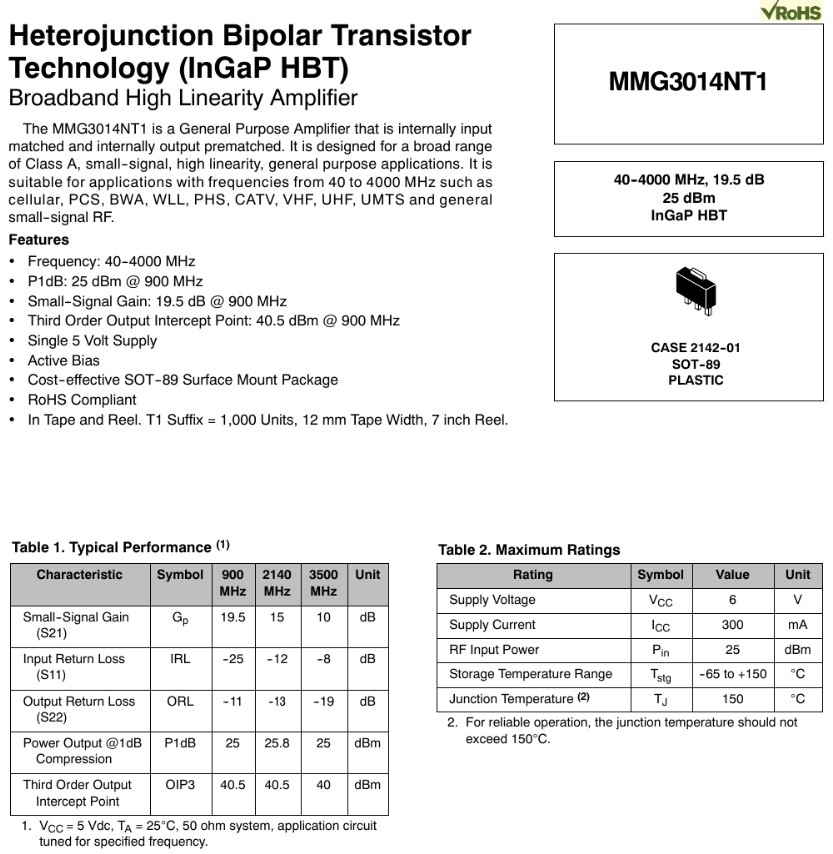

• MMG3014NT1 (NXP): универсальный MMIC для частот до 3 ГГц.

Такие микросхемы часто оптимизированы под низкое энергопотребление, компактность и массовое производство.

Таблица сравнения популярных моделей

Модель	Частоты (МГц)	Усил. (дБ)	КШ (дБ)	Вых. мощн. (дБм)
GALI-84+	50 – 6000	12	2.4	17
MAR-6SM+	1 – 2000	21	1.1	4
ERA-5SM+	10 – 4000	20	3.5	10
HMC313	300 – 3000	18	0.8	12
TQP7M9103	50 – 4000	24	2.0	22
CMD241	1 – 20 000	15	3.5	16

Рекомендации по выбору чипа

Выбор MMIC должен опираться на следующие параметры:

• Частотный диапазон применения.
• Требуемое усиление сигнала.
• Уровень допустимого шума (особенно важно для приёмной части).
• Максимально допустимая мощность на выходе.
• Питание и ток потребления.
• Условия работы: температура, необходимость в экранировке.

При построении сложных радиосистем может потребоваться комбинирование нескольких MMIC разных типов — например, предусилитель, драйвер и усилитель мощности — в единую цепочку. В таком случае важно обращать внимание на согласование по импедансу и уровню сигнала между каскадами.

Примеры применения

Радиолюбительские приёмники и трансиверы

В области радиолюбительской связи они нашли широкое применение благодаря своей компактности, простоте встраивания и устойчивости к настройке. Особенно часто такие усилители используются в качестве предусилителей в приёмниках, где они повышают чувствительность тракта за счёт низкого уровня собственных шумов.

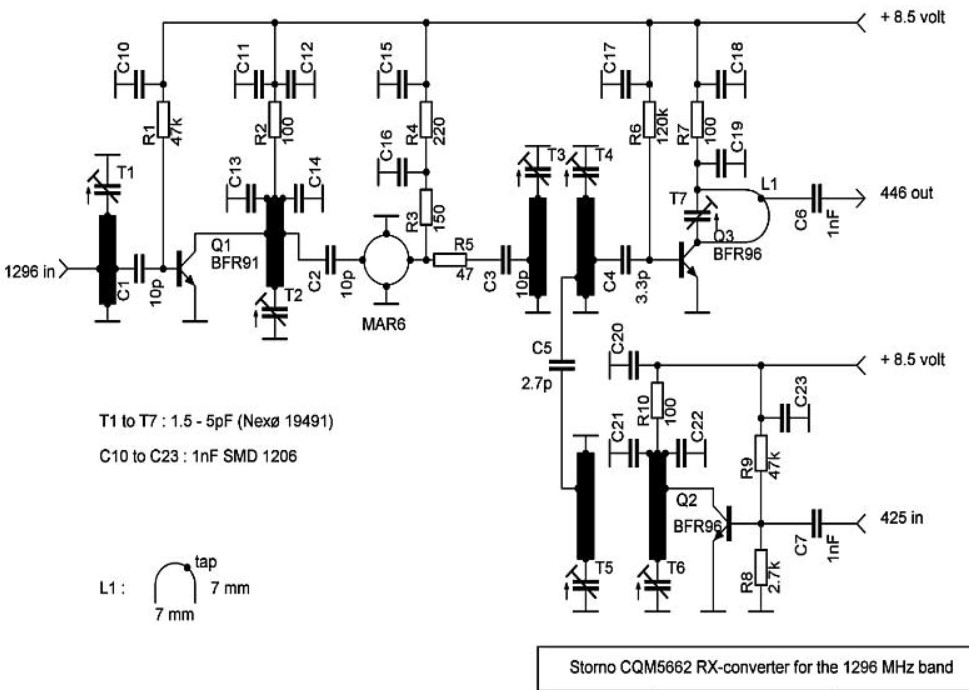

В диапазонах HF, VHF и UHF (1.8–430 МГц) радиолюбители применяют такие микросхемы, как MAR-6SM+ или GALI-39+ в предусилителях. Типовая схема выглядит следующим образом:

• На входе — антенна;
• Далее — MMIC-предусилитель;
• После него — фильтр или смеситель, в зависимости от архитектуры приёмника.

В некоторых случаях применяются сразу два MMIC — сначала малошумящий каскад, затем драйвер для согласования с последующим преобразователем частоты. Такие решения позволяют существенно повысить чувствительность и динамический диапазон приёмного тракта. Кроме того, в радиолюбительских SDR-приёмниках (например, на базе RTL-SDR, Hermes, Red Pitaya) часто применяются чипы как входные усилители, благодаря их широкополосности и стабильной работе.

Предусилители для антенн

MMIC активно используются в активных антеннах, особенно в спутниковом приёме (GPS, ГЛОНАСС, Galileo), где крайне важна низкая шумовая температура. Малошумящие MMIC позволяют компенсировать потери в кабеле и обеспечить качественный сигнал даже при удалённом расположении антенны.

Пример применения: активная GPS-антенна с MMIC внутри корпуса. В микросхеме сочетаются низкий уровень шума, широкий рабочий диапазон (около 1.5 ГГц), малое потребление (до 10 мА) и устойчивость к нестабильному питанию.

В аналогичном стиле строятся TV-приставки, усилители спутниковых сигналов, а также малошумящие усилители для радиотелескопов и антенн коллективного приёма.

Усилители мощности в передатчиках

В системах радиосвязи, где требуется высокая выходная мощность, модуль часто работают в режиме усилителя мощности. Они могут применяться как выходной каскад передатчика, либо как промежуточный драйвер, подающий сигнал на внешний мощный усилитель.

Пример:

• Передатчик на 144 МГц (VHF);
• Модуляция CW или SSB;
• На выходе установлен MMIC-драйвер типа TQP7M9103;
• Далее — фильтр и оконечный каскад на LDMOS или MOSFET.

Такие решения позволяют добиться высокой линейности сигнала, точного согласования и минимального количества пассивных компонентов. Благодаря хорошей тепловой устойчивости, PA-MMIC особенно востребованы в передающих устройствах, где отсутствует активное охлаждение (например, в портативных передатчиках или беспилотниках).

Модули автоматической регулировки усиления (АРУ)

В профессиональных приёмниках и аналоговых трактах с переменной входной мощностью часто используется функция автоматической регулировки усиления. Для реализации такой функции применяются MMIC с возможностью внешнего управления усилением.

Примеры: микросхемы серии HMC625, SKY12343, которые обеспечивают программируемое усиление в широком диапазоне, с минимальными искажениями. Такие чипы можно управлять либо напряжением (VGA), либо цифровыми шинами (SPI, I²C).

Применения включают:

• Радиосканеры;
• РЛС-приёмники;
• Измерительное оборудование;
• Радиомониторинг и перехват.

Регулируемое усиление позволяет избежать перегрузки приёмника при сильных сигналах, а также улучшить устойчивость к шумам при слабом входе.

Применение в беспроводной связи и 5G

Современные стандарты связи (LTE, Wi-Fi, 5G NR) требуют высокой плотности интеграции и работы в миллиметровом диапазоне. MMIC здесь являются основным элементом RF-фронтенда, как в приёмной, так и в передающей части.

Применение охватывает:

• Антенные модули с фазированной решёткой;
• Радиомодемы;
• Мобильные устройства;
• Станции с MIMO-технологией.

В этих системах применяются высокочастотные MMIC с полосами частот от 10 до 40 ГГц, выполненные на базе GaN или GaAs. Они обеспечивают высокую линейность, быстрый отклик и устойчивость к температурным колебаниям.

Радиолокация и военные системы

MMIC широко применяются в РЛС благодаря своей компактности, возможности работы в импульсных режимах и высокой повторяемости параметров. MMIC используются как в передающих модулях, так и в приемных трактах с фазовой синхронизацией.

Благодаря их применению удалось реализовать:

• Активные фазированные антенные решётки (АФАР);
• Компактные РЛС для дронов и машин;
• Высокоточные радиолокационные высотомеры.

Кроме того, за счёт высокой надёжности и стабильности при экстремальных температурах, они применяются в космической и авиационной технике, включая спутниковые модули связи, системы навигации и телеметрии.

Проектирование схем

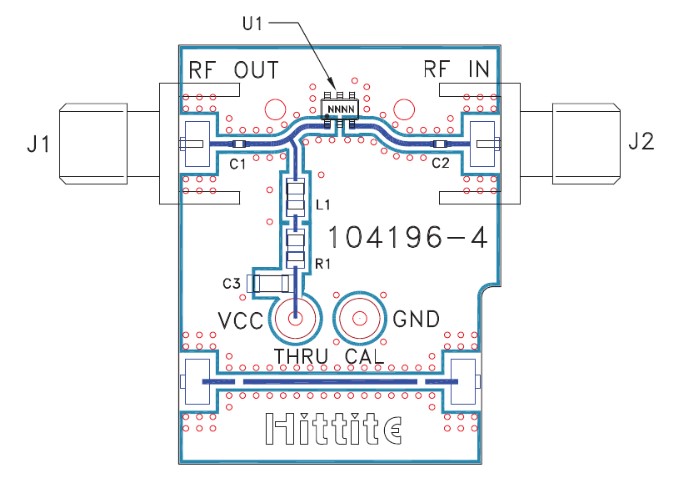

Разработка печатной платы

Разработка печатной платы для MMIC — ключевой этап, напрямую влияющий на электрические параметры, устойчивость и повторяемость схемы. На высоких частотах каждый миллиметр дорожки влияет на фазу и амплитуду сигнала, а паразитные индуктивности и ёмкости становятся критичными.

Основные рекомендации:

• Использовать сплошной заземляющий слой под всей поверхностью MMIC и ВЧ-трасс;
• Применять короткие и прямые соединения между входами/выходами и окружающими элементами;
• Минимизировать количество переходных отверстий (vias) на сигнальных дорожках;
• При необходимости использовать коаксиальные линии или микрополосковые линии с расчётом на заданный импеданс (обычно 50 Ом).

Плата должна быть выполнена из материала с низкими потерями на ВЧ. Например:

• FR4 — подходит до 500–1000 МГц (для радиолюбительских проектов);
• Rogers RO4350B, RO4003, Taconic RF-35 — для частот до 10–20 ГГц;
• Megtron 6, Nelco — в более сложных профессиональных применениях.

Специальные программы, такие как ADS, Altium Designer, KiCad, HFSS, CST Studio, позволяют моделировать ВЧ-цепи, рассчитывать сопротивления, определять оптимальное расположение элементов и трассировку.

Размещение и монтаж

При размещении чипов следует учитывать:

• Расположение питания и земли максимально близко;
• Установка развязывающих керамических конденсаторов разных номиналов (например, 100 пФ, 1 нФ, 10 нФ) в параллель на одной линии питания;
• Слой земли должен быть соединён с корпусом микросхемы по периметру, особенно если корпус QFN или аналогичный;
• Если микросхема имеет тепловую площадку — она должна быть припаяна к массивному медному полигону с переходными отверстиями.

Для пайки микросхем часто требуется ИК-паяльная станция или печь с контролем температурного профиля, особенно для компонентов в корпусах QFN и DFN.

Экранирование

MMIC-усилители, особенно в малошумящих применениях, чувствительны к внешним электромагнитным воздействиям. Поэтому желательно предусматривать:

• Установку металлических экранов поверх чувствительных узлов;
• Размещение компонентов с минимальной перекрёстной связью;
• Использование металлических корпусов или экранов с прижимом к заземлению.

Готовые экранирующие крышки доступны в виде SMD-монтажных рамок, которые можно припаять к плате. Важно обеспечить как можно более плотный контакт экрана с землёй, чтобы избежать наводок.

Согласование и защита

Согласование импеданса играет решающую роль в стабильности и эффективности усиления. Даже небольшое отклонение от 50 Ом может вызвать отражения, резонансы и самовозбуждение. Для корректного согласования могут использоваться:

• LC-цепи (низкочастотные схемы);
• Четвертьволновые трансформаторы;
• Микрополосковые согласующие элементы.

Для защиты их от перегрузок по входу, особенно в антеннах и системах с переменной нагрузкой, применяются:

• Диоды типа ESD-супрессоров;
• Варисторы на входах;
• Резисторы 10–100 Ом в цепях питания и входа.

При использовании MMIC в портативных устройствах важно также обеспечить защиту от скачков питания и статического электричества, особенно если микросхема подключена к внешним антеннам или кабелям.

Тепловое проектирование

MMIC, особенно усилители мощности, могут выделять значительное количество тепла. Если оно не будет эффективно отводиться, это приведёт к изменению характеристик, термическому дрейфу или повреждению кристалла.

Элементы теплового проектирования:

• Тепловая подложка с контактами через vias на нижний слой;
• Использование радиаторов на корпус устройства;
• Учет теплового сопротивления θJA и θJC из документации;
• Контроль температуры корпуса во время работы — желательно ниже +85 °C.

Дополнительные методы охлаждения включают:

• Применение термопрокладок;
• Прикручивание платы к металлической шасси;
• Использование активного обдува.

Все эти меры позволяют продлить срок службы MMIC и обеспечить стабильную работу устройства в диапазоне температур.

Альтернативные решения

Дискретные усилители

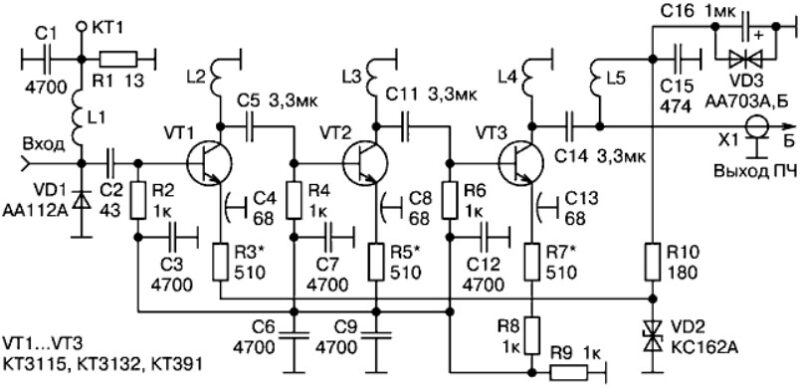

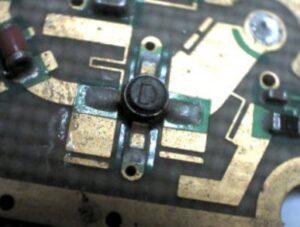

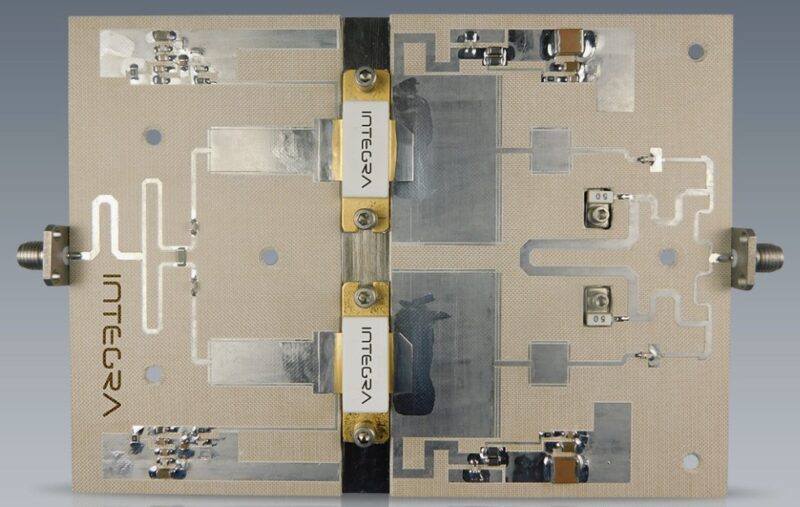

До широкого распространения MMIC-усилителей схемы усиления на ВЧ и СВЧ базировались на дискретных компонентах: транзисторах, резисторах, дросселях, конденсаторах. Такие схемы позволяют более гибко настраивать характеристики, адаптировать усиление, полосу пропускания, согласование и динамический диапазон.

Преимущества дискретных решений:

• Настраиваемость и модифицируемость;
• Более высокая выходная мощность (при необходимости);
• Возможность использовать нестандартные режимы работы (например, классы усиления A, AB, C, D, E и др.).

Недостатки:

• Больший размер;
• Сложность настройки и развода платы;
• Высокие требования к стабильности и заземлению;
• Повышенная чувствительность к температуре и повторяемости компонентов.

Гибридные модули усиления

Существуют также гибридные усилители, в которых сочетаются MMIC, фильтры, согласующие элементы, цепи питания и защиты. Это могут быть модули в металлических корпусах или SMD-устройства, уже готовые к применению.

Преимущества таких модулей:

• Компактность и законченность;
• Упрощение проектирования;
• Заводская калибровка и настройка;
• Высокая надёжность.

Применяются в радиосвязи, спутниковых терминалах, измерительной технике и промышленных устройствах. Примеры: RFMD RFPD2260, Skyworks SE2435L, Qorvo RFPA5542.

ASIC и SoC с встроенными усилителями

В более интегрированных решениях, особенно в мобильной связи и IoT, используются системы на кристалле (SoC), где MMIC-функции уже встроены. Они включают:

• Усилители мощности;
• Модуляторы и демодуляторы;
• Смесители;
• PLL и частотные синтезаторы.

Такой подход снижает стоимость, габариты и энергопотребление. Но для применения в любительских или универсальных устройствах такие чипы редко доступны отдельно и требуют специализированного программного обеспечения и протоколов.

Справочник по MMIC

Модель	Тип	Частоты (МГц)	Усил. (дБ)	КШ (дБ)	P1dB (дБм)	IP3 (дБм)	Напр. (В)	Ток (мА)
MAR-6SM+	LNA	1 – 2000	21	1.1	4	19	5	16
GALI-84+	Универс.	50 – 6000	12	2.4	17	36	5	65
ERA-5SM+	Универс.	10 – 4000	20	3.5	10	37	5	35
HMC313	LNA	300 – 3000	18	0.8	12	30	5	55
HMC374	Широкопол.	0.05 – 6000	14	2.5	13	30	5	57
CMD241	Широкопол.	1000 – 20000	15	3.5	16	32	5	75
TQP7M9103	Драйвер	50 – 4000	24	2.0	22	42	5	125
SKY67151-396LF	LNA	1200 – 1600	19	0.75	6	18	3.3	10
MMG3014NT1	Универс.	50 – 3000	20	3.0	17	35	5	93
TGA2595-SM	PA	6000 – 40000	17	4.0	30	40	5	300
HELA-10D+	PA	1 – 500	14	3.0	35	43	15	420
HMC788ALP2E	VGA	100 – 11000	15	2.2	18	35	5	60
ERA-3SM+	Универс.	10 – 3000	21.5	3.0	10	34	5	36
GALI-52+	Широкопол.	1 – 4000	13.5	2.1	20	40	5	95
PGA-103+	LNA	50 – 4000	24	0.5	18	38	5	90

Выводы и ссылки

Как видите, MMIC — это важнейший класс компонентов для работы с радиочастотами, без которых невозможно построение современной СВЧ-аппаратуры. Благодаря компактности, надёжности и высокому качеству, эти микросхемы применяются в самых разных областях — от простых радиолюбительских конструкций до сложных РЛС и спутниковой связи.

При проектировании устройств на базе этих чипов необходимо учитывать множество факторов:

• Частотный диапазон;
• Необходимое усиление;
• Шумовые характеристики;
• Согласование по импедансу;
• Надёжная фильтрация питания;
• Тепловой режим;
• Экранирование и защита от помех.

MMIC позволяют упростить разработку, сократить габариты устройства, увеличить стабильность характеристик и снизить стоимость массового производства. Для начинающих инженеров и радиолюбителей эти микросхемы открывают возможность работать с высокими частотами без необходимости в глубокой настройке или дорогих приборах.
